5.（易错题）如图是两个定值电阻$R_1$、$R_2$的内部结构图，$R_1$、$R_2$所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数都为10圈，$R_1$的电阻丝比$R_2$的电阻丝细。下列说法正确的是（）


A.$R_1$的电阻小于$R_2$的电阻
B.当电阻两端电压为0时，它的电阻也为0
C.将$R_1$、$R_2$串联在电路中工作，通过$R_1$的电流小于通过$R_2$的电流
D.将$R_1$、$R_2$分别接在同一电路中工作，通过$R_1$的电流小于通过$R_2$的电流

5. D
点易错 导体的电阻大小与流过导体的电流大小和导体两端的电压大小无关。

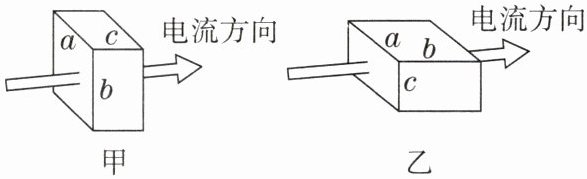

6.（科学思维 模型建构 [宿州期中] 如图所示，有一个长方体金属电阻，其材料分布均匀，长为$a$，宽为$b$，高为$c$，且$a＞b＞c$。电流分别沿图中的甲、乙两种方式流过金属电阻时，其中电阻阻值较大的是（填“甲”或“乙”），这是因为该方式金属电阻的横截面积较小和较大。

6. 乙；长度

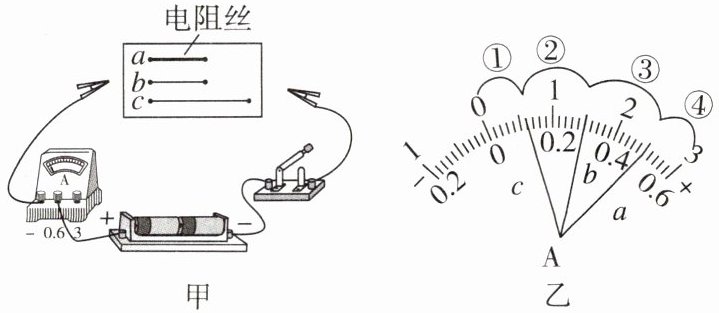

7. 小珠探究影响导体电阻大小的因素。如图甲所示，已知三根电阻丝材料相同，电源电压恒定不变。依次接入电阻丝a、b、c，闭合开关，电流表三次示数分别如图乙所示，由此可知，电阻丝（填“a”“b”或“c”）的阻值最小；若将电阻丝b、c串联接入电路中，电流表的指针将指在（填“①”“②”“③”或“④”）区。

7. a；①

8. (新考法项目化) 1731年，格雷因区分了导体与绝缘体，让人们了解了不同材料的导电性能。项目小组决定追溯科学家研究的历程，在家开展项目式学习。
【项目提出】影响溶液导电性能的因素有哪些？

【项目设计】

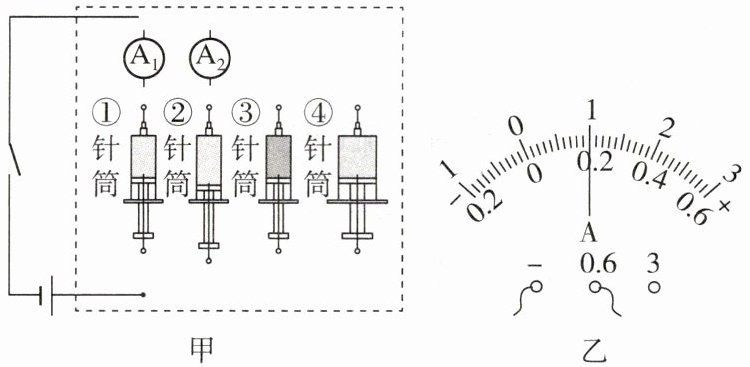

(1)实验器材：规格不同的针筒，不同种溶液，两个电流表等。若要探究溶液的导电性能与溶液种类的关系，请选择两个合适的针筒，并用笔画线代替导线在图甲中将电路连接完整。

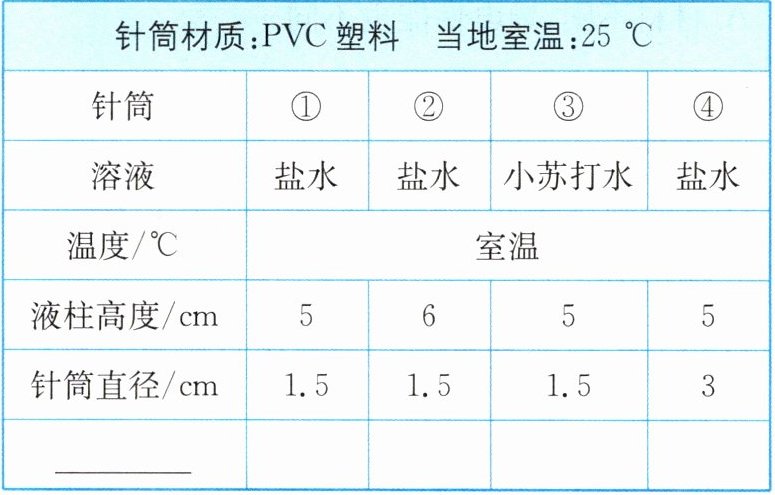

(2)小荣设计了如下实验表格，则表格中“”处应填。
针筒材质:PVC塑料 当地室温:25 ℃
| 针筒 | ① | ② | ③ | ④ |
| --- | --- | --- | --- | --- |
| 溶液 | 盐水 | 盐水 | 小苏打水 | 盐水 |
| 温度/℃ | | 室温 | | |
| 液柱高度/cm | 5 | 6 | 5 | 5 |
| 针筒直径/cm | 1.5 | 1.5 | 1.5 | 3 |
| | | | | |
【项目交流】
(3)某次实验中测得通过①号针筒的电流$I=0.1\ \mathrm{A}$，通过④号针筒的电流如图乙所示。可得出初步结论：。
(4)结合以上实验器材，还可探究溶液的导电性能与的关系。

8. 【解】(1)
(2)电流表示数(或电流大小)/A
(3)在其他条件相同时，溶液横截面积越大，导电性能越强
(4)液柱高度
