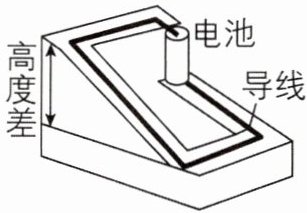

1[2026浙江宁波期中]导线中自由电子定向移动需要“动力”的推动。图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（
A.电流
B.电阻
C.电压
D.电量
C
）A.电流
B.电阻
C.电压
D.电量
答案
C
【解析】自由电子定向移动形成电流,电压是形成电流的原因。图中用高度差形象地表示了由电池提供的这种推动作用,即为电压,故C符合题意,A、B、D不符合题意。
【解析】自由电子定向移动形成电流,电压是形成电流的原因。图中用高度差形象地表示了由电池提供的这种推动作用,即为电压,故C符合题意,A、B、D不符合题意。
2[2026浙江杭州期中]下列生活中常见的电压值不正确的是（
A.一节新干电池的电压为1.5 V
B.手机电池的电压约为3.7 V
C.家庭照明电路的电压为36 V
D.闪电时云层间电压可达$10^9$ V
C
）A.一节新干电池的电压为1.5 V
B.手机电池的电压约为3.7 V
C.家庭照明电路的电压为36 V
D.闪电时云层间电压可达$10^9$ V
答案
C
【解析】一节新干电池电压为1.5 V,故A正确;手机电池的电压一般是3.7 V,故B正确;我国家庭照明电路的电压是220 V,故C不正确;闪电时云层间电压可达$10^9$ V,故D正确。故选C。
【解析】一节新干电池电压为1.5 V,故A正确;手机电池的电压一般是3.7 V,故B正确;我国家庭照明电路的电压是220 V,故C不正确;闪电时云层间电压可达$10^9$ V,故D正确。故选C。

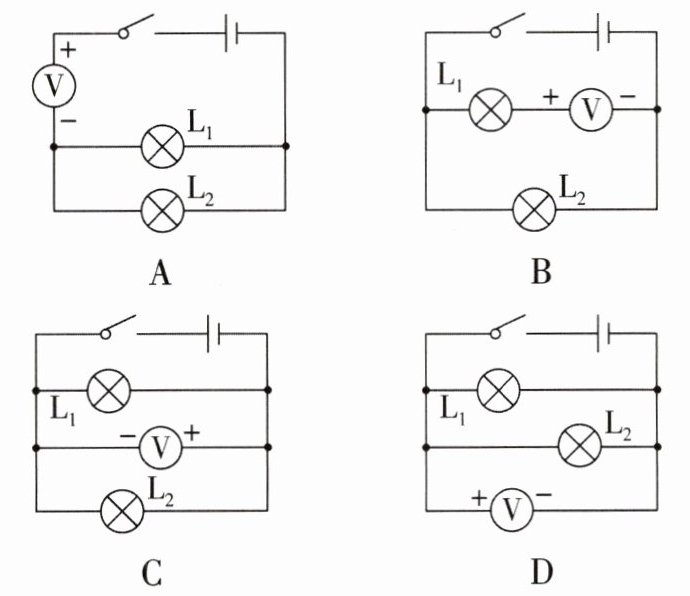

3 [2026浙江温州质检]在如图所示的电路图中，能用电压表正确测出灯$\mathrm{L}_1$两端电压的是（
D
）答案
D
【解析】
A 电压表串联在干路中,接法错误,故A错误
B 该电路为并联电路,电压表串联在支路中,接法错误,故B错误
C 该电路为并联电路,电压表与灯$\mathrm{L}_1$并联,电压表正负接线柱接法是错误的,故C错误
D 该电路为并联电路,电压表与灯$\mathrm{L}_1$并联,测$\mathrm{L}_1$两端电压,电压表正负接线柱接法正确,故D正确
【解析】
A 电压表串联在干路中,接法错误,故A错误
B 该电路为并联电路,电压表串联在支路中,接法错误,故B错误
C 该电路为并联电路,电压表与灯$\mathrm{L}_1$并联,电压表正负接线柱接法是错误的,故C错误
D 该电路为并联电路,电压表与灯$\mathrm{L}_1$并联,测$\mathrm{L}_1$两端电压,电压表正负接线柱接法正确,故D正确

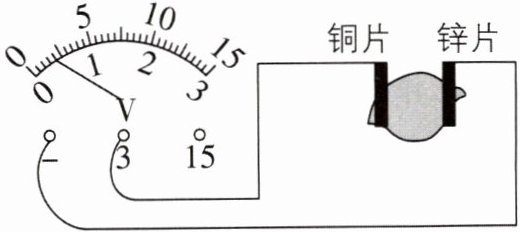

4[2025浙江宁波期末]某兴趣小组以相同大小的铜片和锌片为电极研究水果电池，装置如图所示。当电池工作时，下列说法不正确的是（
A.铜片为水果电池的正极
B.电压表的示数为0.4 V
C.锌片为水果电池的负极
D.电子从锌片经水果流向铜片
D
）A.铜片为水果电池的正极
B.电压表的示数为0.4 V
C.锌片为水果电池的负极
D.电子从锌片经水果流向铜片
答案
D
【解析】电压表指针向右偏转,则电压表正负接线柱连接正确,铜片连接电压表的“+”接线柱,则铜片为水果电池的正极,锌片为水果电池的负极,故A、C正确;电压表选择0~3 V的量程,示数为0.4 V,故B正确;电子带负电,在电源内部,电流的方向是由锌片经水果流向铜片,电子定向移动的方向是从铜片经水果流向锌片,故D错误。故选D。
【解析】电压表指针向右偏转,则电压表正负接线柱连接正确,铜片连接电压表的“+”接线柱,则铜片为水果电池的正极,锌片为水果电池的负极,故A、C正确;电压表选择0~3 V的量程,示数为0.4 V,故B正确;电子带负电,在电源内部,电流的方向是由锌片经水果流向铜片,电子定向移动的方向是从铜片经水果流向锌片,故D错误。故选D。

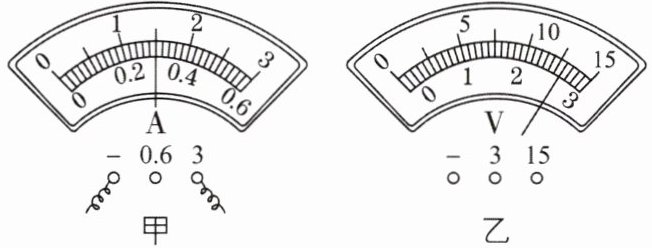

5[2025浙江宁波期末](1)如图甲所示，是实验室中常见电流表的示意图，请你写出从图中得到的两条信息：①电流表选择的量程是
0~3 A
；②电流表的示数为1.5 A
。(2)如图乙的电压表，若选0~3 V的量程，读数为2.6
V；若选0~15 V的量程，读数为13
V。答案
(1)①0~3 A ②1.5 A (2)2.6 13
【解析】(1)由题图甲可知电流表选择的量程是0~3 A;电流表的示数为1.5 A。(2)由图乙可知,电压表选择的量程为0~3 V时,示数为2.6 V;电压表选择的量程为0~15 V时,示数为13 V。
【解析】(1)由题图甲可知电流表选择的量程是0~3 A;电流表的示数为1.5 A。(2)由图乙可知,电压表选择的量程为0~3 V时,示数为2.6 V;电压表选择的量程为0~15 V时,示数为13 V。

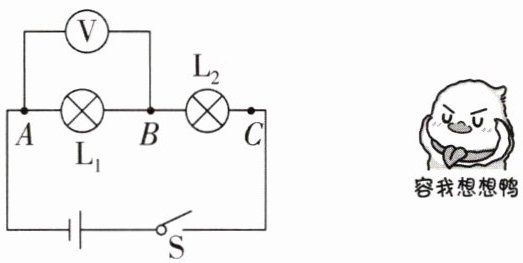

6[2026浙江杭州期中]如图所示，灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联，先用电压表测出灯$\mathrm{L}_1$两端电压，再测灯$\mathrm{L}_2$两端电压时，小滨只将电压表接A的一端改接C，这种接法
容我想想鸭
刷易错 ▶……………………小心有坑~
不正确
（填“正确”或“不正确”），理由：电压表正负接线柱接反了
。容我想想鸭
刷易错 ▶……………………小心有坑~
答案
不正确 电压表正负接线柱接反了
【解析】原来电压表正确连接,如果只将电压表接A的一端改接C,则电压表正负接线柱接反,电压表指针将反向偏转,不能测出灯$\mathrm{L}_2$两端电压,则小滨的做法是不正确的。
【解析】原来电压表正确连接,如果只将电压表接A的一端改接C,则电压表正负接线柱接反,电压表指针将反向偏转,不能测出灯$\mathrm{L}_2$两端电压,则小滨的做法是不正确的。
7[2025浙江杭州期末，中]如图所示的电路图，闭合开关后，下列说法正确的是（
A.$R_1$与$R_2$并联
B.$V_1$测电源电压
C.$V_2$测$R_1$两端电压
D.$V_3$测$R_2$两端电压
D
）A.$R_1$与$R_2$并联
B.$V_1$测电源电压
C.$V_2$测$R_1$两端电压
D.$V_3$测$R_2$两端电压
答案
D
【解析】闭合开关,电流从电源正极出发,经$R_2$、$R_1$、开关回到电源负极,则两个电阻串联;电压表$\mathrm{V}_2$并联在电源两端,测量电源电压,电压表$\mathrm{V}_1$测量$R_1$两端电压,电压表$\mathrm{V}_3$测量$R_2$两端电压,故D正确,A、B、C错误。故选D。
【解析】闭合开关,电流从电源正极出发,经$R_2$、$R_1$、开关回到电源负极,则两个电阻串联;电压表$\mathrm{V}_2$并联在电源两端,测量电源电压,电压表$\mathrm{V}_1$测量$R_1$两端电压,电压表$\mathrm{V}_3$测量$R_2$两端电压,故D正确,A、B、C错误。故选D。
