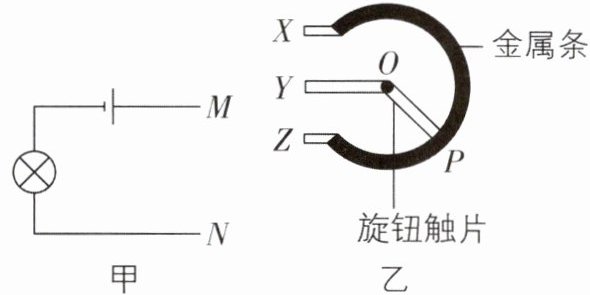

1[2025浙江湖州期末]将如图乙所示的旋钮式变阻器接入如图甲所示电路的MN之间，能起到调节灯泡亮度的作用。若要使灯泡逐渐变亮，下列连接及操作方式可行的是（
A.M、N分别连接X、Y，顺时针转动旋钮触片
B.M、N分别连接X、Y，逆时针转动旋钮触片
C.M、N分别连接X、Z，顺时针转动旋钮触片
D.M、N分别连接Y、Z，逆时针转动旋钮触片
B
）A.M、N分别连接X、Y，顺时针转动旋钮触片
B.M、N分别连接X、Y，逆时针转动旋钮触片
C.M、N分别连接X、Z，顺时针转动旋钮触片
D.M、N分别连接Y、Z，逆时针转动旋钮触片
答案
1.B 【解析】若要使灯泡逐渐变亮,通过灯泡的电流应变大,变阻器接入电路的电阻应变小;M、N分别连接X、Y,顺时针转动旋钮触片,变阻器接入电路的电阻变大,逆时针转动旋钮触片,变阻器接入电路的电阻变小,故A错误,B正确;M、N分别连接X、Z,顺时针转动旋钮触片,变阻器接入电路的电阻不变,故C错误;M、N分别连接Y、Z,逆时针转动旋钮触片,变阻器接入电路的电阻变大,故D错误。故选B。

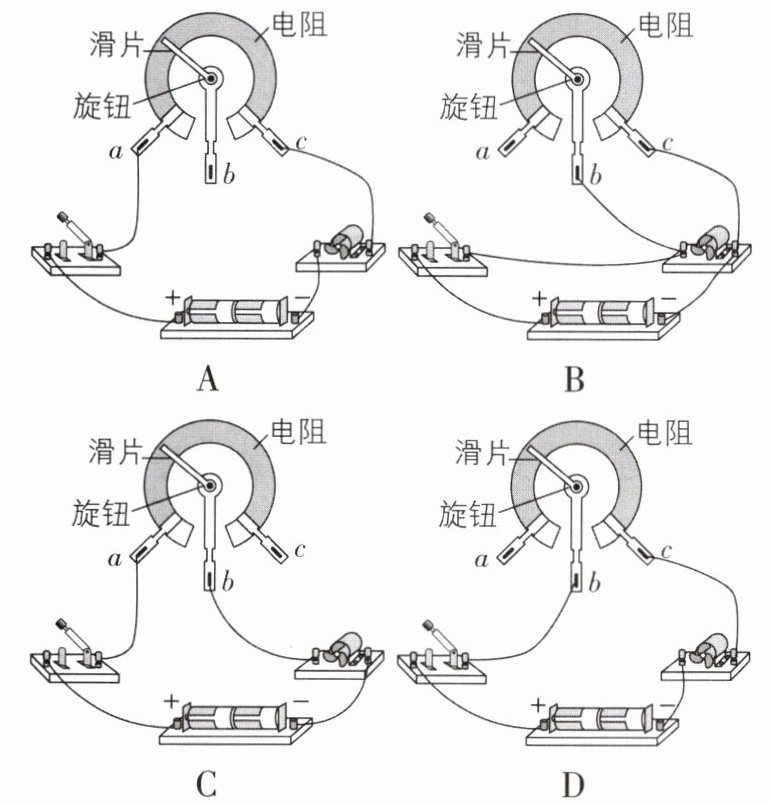

2 新考法[2026浙江温州期末,中]小祝同学用旧家电拆下的电位器设计了一款风速可调的小电扇,当沿顺时针方向调节旋钮(保证电路安全)可以使电路电流变大,风速变大,下列方案设计符合要求的是 (
D
)答案
2.D 【解析】将a、c接入电路,相当于定值电阻接入电路,不能改变连入电路的电阻,不能改变小电扇风速,故A不符合题意;将b、c接入电路,电位器与电动机并联,两者之间互不影响,调节电位器旋钮,无法改变小电扇风速,故B不符合题意;将a、b接入电路,顺时针旋转旋钮时,接入电路的电阻变大,电路电流变小,小电扇风速变小,故C不符合题意;将b、c接入电路,顺时针旋转旋钮时,接入电路的电阻变小,电路电流变大,小电扇风速变大,故D符合题意。故选D。
关键点拨
沿顺时针方向调节旋钮可以使风速变大,说明顺时针转动时,连入电路的电阻变小,电路电流变大,因而连入电路的是b、c接线柱。
关键点拨
沿顺时针方向调节旋钮可以使风速变大,说明顺时针转动时,连入电路的电阻变小,电路电流变大,因而连入电路的是b、c接线柱。

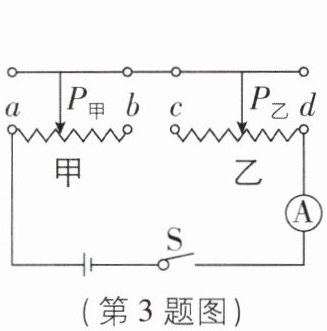

3[2025浙江温州模拟,中]如图将甲、乙两个滑动变阻器串联在电路中,闭合开关,它们的滑片$P_甲$、$P_乙$左右移动时,下列说法中正确的是(
A.$P_甲$移到a端,$P_乙$移到c端,电路将短路
B.$P_甲$移到b端,$P_乙$移到d端,电路将短路
C.$P_甲$移到b端,$P_乙$移到d端,电流表的示数最小
D.$P_甲$移到b端,$P_乙$移到c端,电流表的示数最小
D
)A.$P_甲$移到a端,$P_乙$移到c端,电路将短路
B.$P_甲$移到b端,$P_乙$移到d端,电路将短路
C.$P_甲$移到b端,$P_乙$移到d端,电流表的示数最小
D.$P_甲$移到b端,$P_乙$移到c端,电流表的示数最小
答案
3.D 【解析】由图可知,$P_甲$移到a端,$P_乙$移到c端,甲滑动变阻器接入电路的电阻为零,乙滑动变阻器接入电路的电阻最大,电路没有短路,故A不符合题意;由图可知,$P_甲$移到b端,$P_乙$移到d端,甲滑动变阻器接入电路的电阻最大,乙滑动变阻器接入电路的电阻为零,电路没有短路,此时电路的总电阻不是最大,所以电流表的示数不是最小,故B、C不符合题意;由图可知,$P_甲$移到b端,$P_乙$移到c端,甲、乙两个滑动变阻器接入电路的电阻均最大,电路总电阻最大,电流表的示数最小,故D符合题意。故选D。
4[2026浙江杭州期中,中]一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段弧形电阻,P点是金属杆与弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于一个
刷素养 走向重高
滑动变阻器
,通过观察小灯泡的亮度
可以粗略地知道风力的大小,在物理学中这种研究方法叫转换
法;电源不变时,风力越小
(填“大”或“小”),灯泡越暗。刷素养 走向重高
答案
4.滑动变阻器 亮度 转换 小
【解析】无风时OC是竖直的,连入电路的电阻是AB段,有风时,OC杆偏转一定的角度,连入电路的电阻变为BP段,连入电路的电阻随风的大小而改变,所以,金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器。风越强,OC杆偏转的角度越大,BP段长度越短,连入电路的电阻越小,电路中的电流越大,灯泡越亮,所以通过灯泡的亮度判断风力的大小,这就是常用的转换法。在电源一定时,风力越小,AB接入电路的电阻越大,所以电路的电流越小,灯泡越暗。
【解析】无风时OC是竖直的,连入电路的电阻是AB段,有风时,OC杆偏转一定的角度,连入电路的电阻变为BP段,连入电路的电阻随风的大小而改变,所以,金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器。风越强,OC杆偏转的角度越大,BP段长度越短,连入电路的电阻越小,电路中的电流越大,灯泡越亮,所以通过灯泡的亮度判断风力的大小,这就是常用的转换法。在电源一定时,风力越小,AB接入电路的电阻越大,所以电路的电流越小,灯泡越暗。

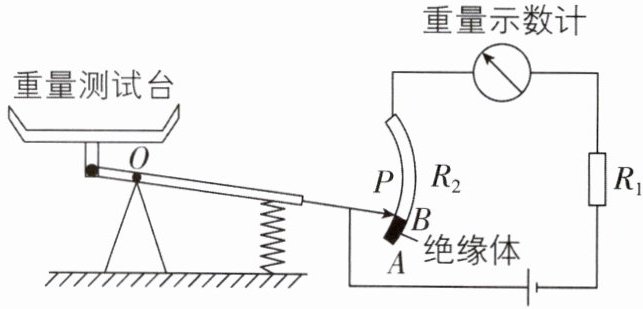

5 核心素养 科学观念 [2025 浙江嘉兴期末,中]如图为一种测量重量的装置,电源电压恒定,测量时物体放在测试台上。
(1)重量示数计是由什么表改装成的?
(2)简述该装置的工作方式。
(1)重量示数计是由什么表改装成的?
(2)简述该装置的工作方式。
答案
5.(1)电流表 (2)见解析
【解析】(1)由电路图可知,重量示数计串联在电路中,所以重量示数计是由电流表改装成的;(2)由题图知,当没有物体放在测试台上时,滑片位于绝缘部分,电路断路,重量示数计无示数;当重量测试台上有物体时,滑片P向上移动,使得电路接通,电路中有电流,物体的重量越大,变阻器连入电路的电阻越小,电路中电流越大,电流表示数可以反映物体的重力。
【解析】(1)由电路图可知,重量示数计串联在电路中,所以重量示数计是由电流表改装成的;(2)由题图知,当没有物体放在测试台上时,滑片位于绝缘部分,电路断路,重量示数计无示数;当重量测试台上有物体时,滑片P向上移动,使得电路接通,电路中有电流,物体的重量越大,变阻器连入电路的电阻越小,电路中电流越大,电流表示数可以反映物体的重力。
