8.现代生活中人们越来越离不开手机，其中手机强大的拍照功能给人们带来很多的便利，景物通过手机镜头成倒立、缩小的（选填“实像”或“虚像”）。如图所示，小明利用自拍杆进行自拍，与手拿手机自拍相比，利用自拍杆可以物距，从而（后两个空选填“增大”或“减小”）取景范围，取得更好的拍摄效果。

8.实像 增大 增大

【分析】
要解决这道题，需结合凸透镜成像规律分析：手机镜头属于凸透镜，其成像原理与照相机一致；自拍杆的作用是改变物距，进而影响取景范围。首先回忆凸透镜成像规律：当物距大于2倍焦距时，成倒立、缩小的实像，这是手机拍照的成像特点；其次，自拍杆拉长了手机与景物的距离，即增大了物距，根据规律，物距增大时，像会变小，能容纳更多景物，因此取景范围增大。
【解析】
1. 手机镜头相当于凸透镜，拍摄时景物在凸透镜的2倍焦距以外，根据凸透镜成像规律，此时成倒立、缩小的实像，故第一个空填“实像”。
2. 自拍杆的使用增大了手机到被拍摄景物的距离，即增大了物距；根据凸透镜成像规律，物距增大时，像距减小，所成的像变小，可容纳更多景物，从而增大取景范围，因此后两个空依次填“增大”“增大”。
【答案】
实像 增大 增大
【知识点】
凸透镜成像规律；照相机应用
【点评】
本题结合自拍的实际场景，考查凸透镜成像规律的应用，重点考查物距变化对取景范围的影响，属于基础应用类题目，难度适中。
【难度系数】
0.6

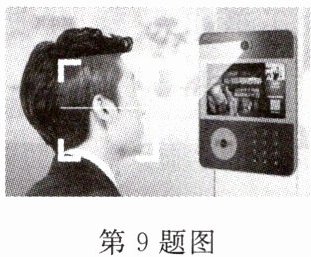

9.(遂宁市中考)为了控制外来人员出入小区，遂宁很多小区装备了人脸识别系统(如图所示)。其中摄像机可以自动将镜头前0.4m处的人脸拍摄成数码照片，则摄像机镜头的焦距应小于m，该镜头与眼镜属同一类透镜。

9.0.2 远视

【分析】
要解答本题，需明确摄像机镜头的成像原理：摄像机镜头相当于凸透镜，利用“当物距u＞2f时，成倒立、缩小的实像”的规律工作。题目给出人脸到镜头的物距为0.4m，根据该成像规律可推导焦距的范围；再结合透镜在眼镜中的应用，判断镜头所属的透镜类型。
【解析】
摄像机的镜头是凸透镜，成像时需满足物距u＞2f。已知物距u=0.4m，因此0.4m＞2f，解得f＜0.2m。远视眼镜的镜片是凸透镜，用于矫正远视眼，所以该镜头与远视眼镜属于同一类透镜。
【答案】
0.2；远视
【知识点】
凸透镜成像规律、透镜的应用
【点评】
本题结合生活中的摄像机和眼镜，考查凸透镜成像规律的实际应用，属于基础题，需牢记凸透镜成像规律及不同透镜的用途即可解答。
【难度系数】
0.5

10.某文化公园里有一幅宣传画，画上的绿叶上面有几滴圆形的水珠，如图所示，水滴下的叶脉画得与没有水珠的叶脉粗细一样，这与光学的成像规律（选填“符合”或“不符合”），理由是。

10.不符合 叶子上的水滴相当于放大镜，使水滴下的叶脉成正立放大的虚像

【分析】
要解答本题，需先明确水滴的光学属性：圆形水滴中间厚、边缘薄，相当于凸透镜（放大镜）。根据凸透镜成像规律，当物体位于凸透镜一倍焦距以内时，会成正立、放大的虚像。因此正常情况下，水滴下的叶脉应被放大，比没有水珠的叶脉更粗。题目中描述水滴下的叶脉与无水滴处的叶脉粗细一致，与上述成像结果矛盾，据此判断是否符合规律。
【解析】
圆形水滴中间厚、边缘薄，相当于凸透镜（放大镜）。根据凸透镜成像规律，叶脉作为物体，位于水滴（凸透镜）的一倍焦距以内时，凸透镜会成正立、放大的虚像，因此水滴下的叶脉应比没有水珠的叶脉更粗。题目中说明水滴下的叶脉与无水滴处的叶脉粗细一样，与凸透镜成像的实际结果不符，所以与光学的成像规律不符合。
【答案】
不符合 叶子上的水滴相当于放大镜，使水滴下的叶脉成正立放大的虚像
【知识点】
凸透镜成像、放大镜原理
【点评】
本题结合生活中的常见现象（树叶上的水滴），考查凸透镜成像的应用，需要学生掌握放大镜的成像特点，将物理知识与实际现象结合分析，属于基础光学题，难度适中。
【难度系数】
0.6

11.(绍兴市中考)如图是小敏制作的简易显微镜，凸透镜B相当于显微镜的（填结构名称）。用该装置观察时，保持两凸透镜之间距离不变，缓慢向上移动两镜的过程是在（选填“对光”或“调焦”）。请对该装置提出一条合理的改进建议：。

11.物镜 调焦 加装反光镜

【分析】
要解答本题，需结合显微镜的结构和使用原理逐步分析：首先明确显微镜的核心结构（物镜、目镜）的位置和作用，再区分对光与调焦的操作目的，最后结合装置的不足提出合理改进建议。
1. 显微镜结构判断：显微镜中，靠近被观察物体的透镜是物镜，靠近眼睛的是目镜，图中凸透镜B靠近下方通光孔（被观察物体处），对应物镜。
2. 操作判断：对光是让光线顺利通过镜筒，调焦是调整透镜位置使像清晰，题目中移动两镜是为了让像更清晰，属于调焦操作。
3. 改进建议：该装置缺少辅助光线的结构，可从补充光线角度提出建议。
【解析】
1. 显微镜的结构：物镜是显微镜中靠近被观察物体的透镜，成放大实像；目镜靠近眼睛，成放大虚像。图中凸透镜B靠近通光孔（被观察物体所在位置），因此相当于显微镜的物镜。
2. 操作区分：对光是调整光源、通光孔等使光线进入镜筒；调焦是调整透镜的位置（或间距）使成像清晰。题目中保持两凸透镜间距不变，向上移动两镜，目的是调整成像清晰度，属于调焦操作。
3. 改进建议：该装置无辅助光线的结构，可加装反光镜，补充光线，提升观察效果。
【答案】
物镜；调焦；加装反光镜
【知识点】
显微镜的结构、显微镜的使用
【点评】
本题结合简易显微镜考查显微镜的核心结构和操作方法，贴近生活实际，需要学生理解显微镜的基本原理，难度适中。
【难度系数】
0.5

三、作图题
12.（重庆市中考）请根据画出的光线，在图中虚线框内画出一个适当的透镜。

12.解:如图所示

【分析】首先观察光线的变化：入射光线是平行光线，经过虚线框内的透镜后，光线向外发散，说明该透镜对光线有发散作用。对光线有发散作用的透镜是凹透镜，因此需要在虚线框内画出凹透镜。
【解析】平行光线经过透镜后发散，说明透镜为凹透镜，凹透镜的特征是中间薄、边缘厚，将其画在虚线框内即可。
【答案】
【知识点】透镜对光线的作用、凹透镜
【点评】本题考查根据光线传播特点判断透镜类型，核心是掌握凹透镜对光线的发散作用，属于基础作图题。
【难度系数】0.7

13.图中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像$A'B'$的大致位置。

13.解:如图所示

【分析】要确定物体AB经凸透镜所成的像，需利用凸透镜的两条特殊光线：①平行于主光轴的光线，经凸透镜折射后过另一侧焦点；②过凸透镜光心的光线，传播方向不变。两条光线的交点即为对应点的像点，结合物体在两倍焦距外时的成像规律，即可确定像的大致位置。
【解析】1. 从物体A点作平行于主光轴的光线，经凸透镜折射后过右侧焦点；2. 从A点作过凸透镜光心O的光线，传播方向不变；3. 两条折射光线的交点为A点的像点A'；4. 过A'作主光轴的垂线，垂足为B'，则A'B'即为AB的像，位置在一倍焦距和二倍焦距之间，为倒立缩小的实像，大致位置如参考答案所示。
【答案】如图所示
【知识点】凸透镜成像、凸透镜特殊光线
【点评】本题考查凸透镜成像的作图方法，核心是利用特殊光线确定像的位置，需掌握物距大于二倍焦距时的成像特点，属于基础作图题。
【难度系数】0.6

四、实验探究题

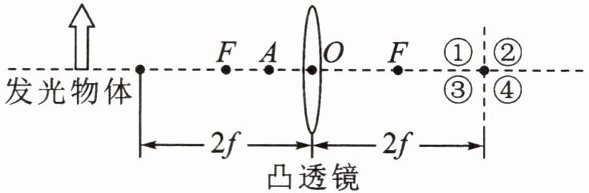

14.(武汉市中考)用F为焦点,焦距为$f$的凸透镜探究成像规律,在实验中:

(1)发光物体和凸透镜的位置如图所示,图中光屏未画出,光屏上所成清晰的像在图中(填数字序号)区域,像的箭头方向是竖直向的,像的大小比发光物体要。
(2)将光屏放在凸透镜右侧,发光物体放在A处,发现无论怎样调整光屏的位置,在光屏上都无法得到发光物体的像。撤去光屏,从凸透镜右侧向凸透镜看去,观察到发光物体的像,此像到凸透镜的距离(选填“大于”“等于”或“小于”)发光物体到凸透镜的距离。

14.(1)③ 下 小 (2)大于

【分析】
要解决这道题，需牢记凸透镜成像规律：当物距$u＞2f$时，成倒立、缩小的实像，像距$f＜v＜2f$；当物距$u＜f$时，成正立、放大的虚像，虚像的像距大于物距。对于第(1)问，先确定发光物体的位置（在凸透镜左侧2f以外），结合成像规律判断像的区域、方向和大小；第(2)问，A处位于凸透镜一倍焦距内，根据虚像的特点判断像距与物距的关系。
【解析】
(1) 由图可知，发光物体到凸透镜的距离（物距）$u＞2f$，根据凸透镜成像规律，当$u＞2f$时，成倒立、缩小的实像，像距满足$f＜v＜2f$，对应图中凸透镜右侧的③区域；实像与物体上下颠倒，因此像的箭头方向竖直向下；此时成缩小的像，大小比发光物体小。
(2) 发光物体放在A处时，物距$u＜f$（A在一倍焦距内），凸透镜成正立、放大的虚像，虚像与物体在透镜同侧，且像距大于物距，因此从凸透镜右侧观察时，像到凸透镜的距离大于发光物体到凸透镜的距离。
【答案】
(1) ③；下；小 (2) 大于
【知识点】
凸透镜成像规律；实像与虚像的特点
【点评】
本题考查凸透镜成像规律的应用，需熟练掌握不同物距下的成像特点，区分实像和虚像的位置关系，是光学部分的核心考点，需结合图像分析判断。
【难度系数】
0.5
