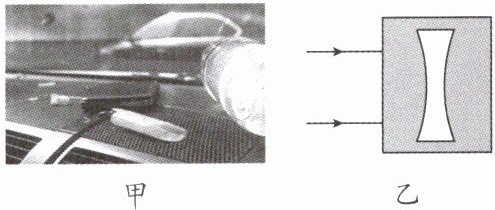

9. 炎炎夏日,停在露天停车场的汽车内有一瓶矿泉水,如图甲所示,太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃,这是因为装有水的矿泉水瓶相当于一个透镜,会使光线.如图乙所示,中间为“空气凹透镜”的玻璃砖,它与装水的饮料瓶对光的作用(填“相同”或“不同”).

9.凸 会聚 相同 解析:装有水的矿泉水瓶中间厚、边缘薄,相当于一个凸透镜,对光线有会聚作用.中间为"空气凹透镜"的玻璃砖可以看作两个凸透镜的组合,凸透镜对光线有会聚作用,它与装水的饮料瓶对光的作用相同.

【分析】
要解决这道题，需明确透镜的分类及对光线的作用：中间厚、边缘薄的透镜是凸透镜，中间薄、边缘厚的是凹透镜；凸透镜对光线有会聚作用，凹透镜对光线有发散作用。首先判断装水矿泉水瓶的形状，再分析其光学作用，最后判断“空气凹透镜”玻璃砖的光学效果，对比两者作用即可。
【解析】
1. 装有水的矿泉水瓶，水的形状是中间厚、边缘薄，符合凸透镜的特征，因此相当于一个凸透镜；凸透镜对光线有会聚作用，太阳光经过它后会会聚，使易燃物温度升高，从而可能被引燃。
2. 图乙中中间为“空气凹透镜”的玻璃砖，可看作两个凸透镜的组合，凸透镜对光线有会聚作用，因此它和装水的饮料瓶对光的作用相同。
【答案】凸；会聚；相同
【知识点】凸透镜；透镜对光的作用
【点评】本题考查透镜的分类及光学性质，属于基础光学题，需准确判断透镜类型并理解其对光线的作用。
【难度系数】0.5

10. 如图所示,让一束白光经过三棱镜,在三棱镜后放置一凸透镜,将光屏放在B处时,观察到色光的颜色是,光屏先后在A、C两处时,观察到的现象有何不同:.

10.白色 光屏上彩色光带顺序相反
解析:白光被三棱镜分解成七种颜色的光,七种颜色的光经过凸透镜在B处合成白光.由图可知,A处上方的光经过B处到达C处的下方,A处下方的光经过B处到达C处的上方,在A、C两处,光屏上彩色光带顺序相反.

【分析】
首先，白光经过三棱镜会发生色散，分解为红、橙、黄、绿、蓝、靛、紫七种单色光，不同色光的偏折程度不同，紫光偏折程度最大，红光偏折程度最小。这些色散后的七色光经过凸透镜后，凸透镜对光线有会聚作用，会使分散的色光向中间会聚，在B点处所有色光会聚混合，因此B处呈现白色。而A位于B的左侧，C位于B的右侧，光线从A传播到B再到C的过程中，在B点发生交叉，导致A处上方的色光会到达C处的下方，A处下方的色光会到达C处的上方，因此A、C两处光屏上的彩色光带顺序相反。
【解析】
1. 白光的色散：白光属于复色光，经过三棱镜时，不同颜色的光折射率不同，偏折程度不同，会被分解为七种单色光，即光的色散现象。
2. B处的颜色：色散后的七种单色光经过凸透镜，凸透镜的会聚作用使这些分散的色光在B点处会聚，七种色光混合后，在B处观察到的颜色为白色。
3. A、C处的现象差异：A在B左侧，C在B右侧，光线从A到B再到C时，在B点发生交叉，因此A处上方的色光经过B后到达C处下方，A处下方的色光经过B后到达C处上方，所以A、C两处光屏上的彩色光带顺序相反。
【答案】
白色；光屏上彩色光带顺序相反
【知识点】
光的色散、凸透镜的会聚作用
【点评】
本题结合光的色散和凸透镜的光学特性，考查对色光偏折规律及光线传播路径的理解，需要明确色散后色光的偏折差异，以及光线经过凸透镜会聚时的交叉情况，综合性较强，能有效检验学生对相关知识的掌握程度。
【难度系数】
0.5

11. 小明设计以下实验过程来认识透镜.

(1)通过观察透镜形状可知:中央薄、边缘厚的为透镜,中央厚、边缘薄的为透镜.
(2)通过透镜近看书本上的字(透镜距书较近)发现:透镜观察到字的像是放大的,透镜观察到字的像是缩小的.

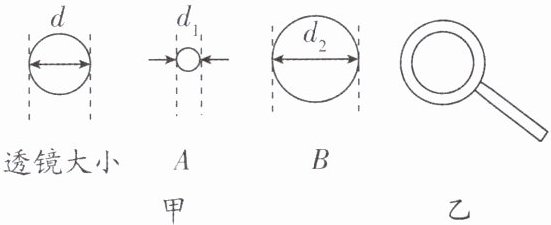

(3)将透镜正对太阳,再把一张白纸放在它的下方,纸上呈现的光斑如图甲A、B所示.其中形成A光斑的是透镜,形成B光斑的是透镜.(均填“凸”“凹”或“凸或凹”)
(4)小明用铁丝绕成一个内径约为4 mm的圆环,将圆环在清水中浸一下后取出,布满圆环的水膜犹如一个透镜(如图乙所示).为辨别水膜是“凸透镜”还是“凹透镜”,他采用下列方法中最可靠的是.
A. 用手摸
B. 用强光照射
C. 透过水膜近看书本上的字
D. 用刻度尺测量

11.(1)凹 凸 (2)凸 凹 (3)凸 凸或凹 (4)C
解析:(1)通过观察透镜形状可知:中央薄、边缘厚的为凹透镜,中央厚、边缘薄的为凸透镜.
(2)透镜较近时看书本上的字,凸透镜观察到字的像是放大的,凹透镜观察到字的像是缩小的.
(3)因为凸透镜对光线有会聚作用,凹透镜对光线起发散作用,根据图示可以知道,A一定是对光线起了会聚作用,而B可能是凹透镜对光线起了发散作用,也可能是光线经凸透镜焦点后继续沿直线传播,形成放大的光斑,因此形成A光斑的一定是凸透镜,形成B光斑的可能是凸透镜或凹透镜.
(4)AB.用手摸水膜或强光照射水膜会破坏水膜,不符合题意;C.透过水膜近看书本上的字时如果是放大的,说明水膜相当于凸透镜,如果看到的书本上的字是缩小的,说明水膜相当于凹透镜,这种判断方法较为可靠,符合题意;D.用刻度尺测量,水膜太薄,没办法测量,不符合题意.故选C.

【分析】
本题围绕透镜的分类、性质及辨别方法展开，解题思路如下：
1. 第(1)问：依据透镜的形状定义，直接区分凹透镜与凸透镜；
2. 第(2)问：利用透镜近距离（物距小于焦距）的成像特点，凸透镜成正立放大虚像，凹透镜成正立缩小虚像，据此判断；
3. 第(3)问：凸透镜对光线有会聚作用，凹透镜对光线有发散作用；A光斑直径小于透镜直径，说明光线被会聚，对应凸透镜；B光斑直径大于透镜直径，可能是凹透镜发散光线形成，也可能是凸透镜光线过焦点后继续传播形成放大光斑，故B对应凸或凹透镜；
4. 第(4)问：辨别水膜透镜需选不破坏水膜且可靠的方法，逐一分析选项，近看书本成像的方法最可靠。
【解析】
(1) 根据透镜的形状定义：中央薄、边缘厚的透镜为凹透镜，中央厚、边缘薄的透镜为凸透镜；
(2) 当透镜距书本较近（物距小于焦距）时，凸透镜成正立、放大的虚像，凹透镜成正立、缩小的虚像，因此凸透镜观察到字的像放大，凹透镜观察到字的像缩小；
(3) 凸透镜对光线有会聚作用，凹透镜对光线有发散作用：A光斑的直径小于透镜直径，说明光线被会聚，故形成A光斑的是凸透镜；B光斑的直径大于透镜直径，可能是凹透镜对光线发散形成，也可能是凸透镜的光线经焦点后继续传播形成放大光斑，因此形成B光斑的是凸或凹透镜；
(4) 分析各选项：A.用手摸水膜会破坏水膜，不可行；B.强光照射水膜会破坏水膜，不可行；C.透过水膜近看书本，若字放大则水膜相当于凸透镜，若字缩小则相当于凹透镜，方法可靠；D.刻度尺无法测量薄水膜的厚度，不可行，故选C。
【答案】
11.(1)凹 凸 (2)凸 凹 (3)凸 凸或凹 (4)C
【知识点】
透镜的分类、透镜对光线的作用、透镜成像规律
【点评】
本题考查透镜的基础知识点，涵盖分类、性质、成像及辨别方法，是透镜部分的核心基础题，注重对概念的理解与应用，难度适中。
【难度系数】
0.5

12. 要使光线经过某一个光学元件后发生图示的偏折,可供选用的元件有:①平面镜;②凸透镜;③凹透镜.能达成该目标的所有光学元件有 ()

A.①②
B.②③
C.①③
D.①②③

12.D 解析:这三种光学元件都可以达成目标,如图所示.故选D.
归纳总结 任何能改变光传播方向的光学元件(无论是反射还是折射),只要角度与位置设计得当,均可实现特定方向的"偏折".反射类元件(如平面镜):通过调整镜面角度实现任意方向偏折.折射类元件(如透镜):无论凸透镜还是凹透镜,只要入射光不是特殊对称位置,均可通过折射改变光路方向.因此,在没有限定"必须平行入射""必须过焦点"等前提下,三种元件都有可能实现题目中的偏折效果.

【分析】
要判断能使光线发生图示偏折的光学元件，需分别分析三种光学元件对光线的作用：观察入射光线斜向上、出射光线水平向右的偏折特点，结合各元件的工作原理逐一验证：①平面镜利用光的反射定律，调整镜面角度可实现光线反射偏折；②凸透镜对光线有会聚作用，合适角度的入射光线经其折射后可变为水平光线；③凹透镜对光线有发散作用，调整入射角度后，光线经其折射也能偏折为水平方向。因此三种元件均能达成目标。
【解析】
1. 平面镜：根据光的反射定律，反射角等于入射角，调整平面镜的放置角度，使入射光线的法线与镜面垂直，可让斜射的入射光线反射后沿水平向右射出，符合图示偏折要求。
2. 凸透镜：凸透镜对光线有会聚作用，当斜射光线以合适角度入射到凸透镜上时，光线发生折射，折射后可变为水平向右的光线，满足偏折需求。
3. 凹透镜：凹透镜对光线有发散作用，调整斜射光线的入射角度，光线经凹透镜折射后，也能偏折为水平向右的光线，符合题目要求。
综上，三种光学元件都能实现图示的光线偏折，故选D。
【答案】
D
【知识点】
光的反射、光的折射、透镜对光线的作用
【点评】
本题考查不同光学元件对光线的作用，需掌握平面镜的光反射规律、凸透镜与凹透镜的光折射特性，通过分析各元件的工作原理判断光路可行性，需全面考虑不同元件的作用效果。
【难度系数】
0.6

13. (2025·扬州梅岭集团月考)如图所示,在注有清水的试管内留有一个稍大的空气泡,将试管水平置于白纸上方,并使平行光线竖直照射到试管上.观察试管下方的白纸,发现白纸上与空气泡对应的位置上,有一椭圆黑影,而其他部分竟是一条与试管平行的亮线,说明试管充满水的部分相当于透镜,对光线有作用,将该试管平放在报纸上,透过气泡部分观察到的字是(填“放大”或“缩小”)的像.

13.凸 会聚 缩小 解析:试管内充满水的地方,中间比边缘厚,是水凸透镜,凸透镜对光线有会聚的作用,会聚成一条亮线.由于气泡的存在,气泡下方的水形成中间薄、边缘厚的凹透镜,凹透镜对光线有发散的作用,将该试管平放在报纸上,透过气泡部分观察到的字是缩小的.

【分析】
要解决这道题，需先判断试管不同区域的透镜类型，再结合透镜对光线的作用分析：试管充满水的部分中间厚、边缘薄，属于凸透镜；气泡处的水形成中间薄、边缘厚的结构，属于凹透镜。根据凸透镜会聚光线、凹透镜发散光线的性质，即可判断对应现象和成像特点。
【解析】
1. 试管充满水的部分，中间比边缘厚，是水凸透镜，凸透镜对光线有会聚作用，平行光线经过后会聚成一条亮线；
2. 空气泡处，气泡周围的水形成中间薄、边缘厚的凹透镜，凹透镜对光线有发散作用，将试管放在报纸上时，透过气泡部分的凹透镜看字，会成正立、缩小的虚像，因此看到缩小的像。
【答案】
凸；会聚；缩小
【知识点】
凸透镜对光线的作用；凹透镜对光线的作用；透镜成像
【点评】
本题结合试管的实际场景，考查透镜的分类及光学性质，需要准确判断不同区域的透镜类型，理解凸透镜和凹透镜的作用，属于基础应用类题目。
【难度系数】
0.3
