1. 如图所示的光学元件中,属于凸透镜的是
()


A.①②③
B.①②④⑤
C.①③⑤
D.②④⑥

1.C 解析:中间厚、边缘薄的叫凸透镜,对光线具有会聚作用,所以又叫会聚透镜,图中①③⑤属于凸透镜;中间薄、边缘厚的叫凹透镜,对光线有发散作用,所以又叫发散透镜,图中②④⑥是凹透镜.故选C.

【分析】要判断属于凸透镜的光学元件，需明确凸透镜的定义：中间厚、边缘薄的透镜为凸透镜，凹透镜则是中间薄、边缘厚。解题时需逐个观察图中各元件的厚度分布，对比中间与边缘的厚薄，筛选出符合凸透镜定义的元件。
【解析】根据凸透镜“中间厚、边缘薄”的定义，逐一分析各元件：①中间厚、边缘薄，属于凸透镜；②中间薄、边缘厚，属于凹透镜；③中间厚、边缘薄，属于凸透镜；④中间薄、边缘厚，属于凹透镜；⑤中间厚、边缘薄，属于凸透镜；⑥中间薄、边缘厚，属于凹透镜。因此属于凸透镜的是①③⑤，对应选项C。
【答案】C
【知识点】透镜的分类、凸透镜的定义
【点评】本题考查透镜的分类，核心是掌握凸透镜与凹透镜的区分依据（中间和边缘的厚薄），属于基础概念题，难度较低。
【难度系数】0.6

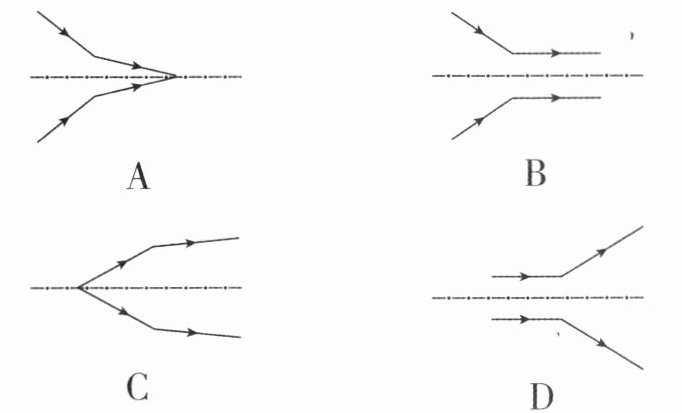

2. (2026·常州实验初级中学期中)如图,画出了光线通过透镜(图中未画出)的情形,其中凸透镜是 ()

2.C 解析:凸透镜对光线有会聚作用,凹透镜对光线有发散作用.四个选项中只有C图中的光线经过透镜后会聚,说明C图中的透镜是凸透镜,故选C.

【分析】首先明确凸透镜和凹透镜对光线的作用规律：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。这里的“会聚”“发散”是相对于入射光线的传播方向而言，即折射光线与入射光线相比，更靠近主光轴为会聚，更远离主光轴为发散。接下来逐个分析选项，判断光线经过透镜后的偏折情况，确定符合凸透镜作用的选项。
【解析】根据透镜的光学性质：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。对各选项分析如下：A选项，光线经过透镜后，相对于入射光线远离主光轴，属于发散，是凹透镜；B选项，光线经过透镜后，相对于入射光线远离主光轴，属于发散，是凹透镜；C选项，光线经过透镜后，相对于入射光线靠近主光轴，属于会聚，符合凸透镜的作用；D选项，光线经过透镜后，相对于入射光线远离主光轴，属于发散，是凹透镜。因此只有C图中的透镜是凸透镜。
【答案】C
【知识点】凸透镜对光线的作用，凹透镜对光线的作用
【点评】本题考查透镜对光线的作用，核心是理解“会聚”与“发散”的相对含义，而非单纯看光线是否相交，需准确掌握透镜的光学性质，避免直观判断出错。
【难度系数】0.3

3. 透镜分两类:中间、边缘的是凸透镜,而中间、边缘的为凹透镜.如图所示的玻璃元件被分成五部分,其中为凸透镜的是部分,部分是凹透镜.

3.厚 薄 薄 厚 1、3、4、5 2 解析:中间厚、边缘薄的是凸透镜,图中1、3、4、5部分符合这个特点,因此它们是凸透镜;中间薄、边缘厚的为凹透镜,图中2部分符合这个特点,因此是凹透镜.

【分析】
要解答本题，需先明确凸透镜和凹透镜的定义：中间厚、边缘薄的透镜是凸透镜，中间薄、边缘厚的透镜是凹透镜。接着观察题图中的五个部分，对照定义逐一判断，找出符合凸透镜和凹透镜特征的部分即可。
【解析】
根据透镜的分类规则：中间厚、边缘薄的透镜为凸透镜，中间薄、边缘厚的透镜为凹透镜。观察题图可知，1、3、4、5部分均满足“中间厚、边缘薄”的特点，因此属于凸透镜；2部分满足“中间薄、边缘厚”的特点，因此属于凹透镜。
【答案】
厚 薄 薄 厚 1、3、4、5 2
【知识点】
透镜的分类
【点评】
本题考查透镜的基本分类，属于基础概念题，难度较低，只要牢记凸透镜和凹透镜的定义就能正确解答。
【难度系数】
0.8

4. 新趋势 跨学科实践（2024·威海中考）摄影爱好者拍摄到“站”在水面上的水黾（一种昆虫）纤细的腿使水面发生了形变，如图甲所示；同时看到水底有带“光环”的暗影，如图乙所示，此时“形变的水”相当于（填光学元件名称）；当水黾游到水浅的地方，暗影面积会（填“变小”“不变”或“变大”）。

4.凹透镜 变小 解析:"站"在水面上的水黾使水面发生了形变,水面下凹,此时"形变的水"相当于凹透镜,对光有发散作用,所以看到水底有带"光环"的暗影.根据几何知识可知,当水黾游到水浅的地方时,水面下光传播的距离减小,折射角度不变,暗影面积会变小.

【分析】
要解决这道题，需分两步思考：第一步，观察水黾使水面形变的形状，结合光学元件的结构特征判断对应的光学元件；第二步，根据光的折射规律，分析水浅时光传播距离变化对暗影面积的影响。首先，水黾的腿让水面下凹，形成中间薄、边缘厚的结构，符合凹透镜的特点；其次，当水黾游到水浅处，光从水底到水面的传播距离缩短，结合凹透镜的发散作用，可判断暗影面积的变化。
【解析】
1. 判断光学元件：水黾的腿使水面下凹，该结构中间薄、边缘厚，与凹透镜的结构特征一致，凹透镜对光有发散作用，因此“形变的水”相当于凹透镜；
2. 分析暗影面积变化：当水黾游到水浅的地方，光从水底传播到水面的距离缩短，根据凹透镜对光的发散作用，结合几何关系可知，此时形成的暗影面积会变小。
【答案】
凹透镜；变小
【知识点】
凹透镜、光的折射
【点评】
本题结合水黾站在水面的实际现象，考查光学元件的判断和光的折射知识，体现了跨学科实践的特点，需要学生将物理知识与生活现象结合分析。
【难度系数】
0.6

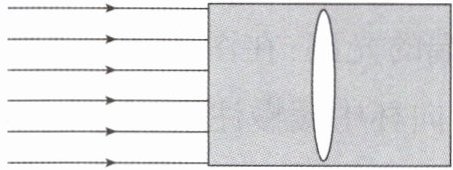

5. 核心素养 科学思维 如图所示,某玻璃砖内有一个凸形气泡,一束平行光垂直射向玻璃砖的侧面,通过玻璃砖后,光线将会（填“平行”“会聚”或“发散”）.

5.发散 解析:气泡左右两部分可以看成两个凹透镜,而凹透镜对光有发散作用,所以一束平行光通过该玻璃砖后,光线将会发散.

【分析】
要解决这个问题，需先将玻璃砖内的凸形气泡转化为熟悉的透镜模型。观察图形可知，凸形气泡将玻璃砖分成左右两部分，每一部分都呈现“中间薄、边缘厚”的特征，符合凹透镜的结构特点。凹透镜对光线有发散作用，据此可判断光线的传播结果。
【解析】
玻璃砖内的凸形气泡，使气泡两侧的玻璃砖部分形成两个凹透镜（凹透镜的定义是中间薄、边缘厚的透镜）。根据透镜的光学性质，凹透镜对光线具有发散作用，因此平行光垂直射向玻璃砖侧面时，经过这两个凹透镜后，光线将会发散。
【答案】
发散
【知识点】
凹透镜对光线的作用；透镜的判断
【点评】
本题考查透镜光学性质的灵活运用，核心是将带凸形气泡的特殊结构转化为凹透镜模型，避免因“凸形”误判为凸透镜，需具备模型转换的科学思维。
【难度系数】
0.5

6. 图中画出了光线射向透镜前及通过透镜后的方向,请在图中画上适当的透镜.

6.如图所示
解析:甲图中,光线经透镜折射会聚于一点后,再发散,说明此透镜对光线起会聚作用,为凸透镜;乙图中,入射光线是平行光,折射光线发散了,说明此透镜对光线起发散作用,为凹透镜.

【分析】要确定虚线框内的透镜类型，需依据透镜对光线的作用规律：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。观察甲图，入射光线为平行光，经透镜后光线先会聚再发散，说明透镜对光线有会聚效果；乙图中，平行入射的光线经透镜后向外发散，说明透镜对光线有发散效果，据此判断透镜类型。
【解析】甲图中，平行光线经透镜折射后先会聚再发散，表明该透镜对光线起会聚作用，故为凸透镜；乙图中，平行光线经透镜折射后向外发散，表明该透镜对光线起发散作用，故为凹透镜。在甲的虚线框内画出凸透镜，乙的虚线框内画出凹透镜，如图所示。
【答案】如图所示
【知识点】透镜对光线的作用、凸透镜、凹透镜
【点评】本题考查根据光线的折射特征判断透镜类型，需掌握凸透镜会聚光线、凹透镜发散光线的基本性质，属于光学基础题型，难度适中。
【难度系数】0.6

7. (2025·苏州工业园区一模)如图,一束白光经过三棱镜后,分解成不同颜色的光,经过某光学元件(图中虚线框内)后,再经另一相同三棱镜折射,最终形成一束白光射出,则图中虚线框内可能是 ()


A.平面镜
B.玻璃砖
C.凹透镜
D.凸透镜

7.D 解析:从图中可知,白光经过左侧三棱镜后会发生色散现象,分解成七种颜色的光.而经过右侧三棱镜后又重新合成了白光,这意味着中间虚线框处的光学元件需要将色散后的光重新会聚在一起.
A. 平面镜主要是改变光的传播方向,它不会对色散后的光起到会聚的作用,故A不符合题意;B. 玻璃砖对光有一定的折射作用,但它并不能将色散后的各种色光重新会聚,故B不符合题意;C. 凹透镜对光线有发散作用,会使色散后的光更加分散,而不是会聚,故C不符合题意;D. 凸透镜对光线有汇聚作用,能够把经过左侧三棱镜色散后的七种色光重新会聚起来,从而在经过右侧三棱镜后又合成白光,故D符合题意.故选D.

【分析】
首先，白光经过左侧三棱镜会发生色散，分解为不同颜色的单色光，这些单色光处于分散状态；要让它们经过中间元件后，再经右侧相同三棱镜重新合成白光，中间元件需将分散的单色光会聚起来。接下来结合各光学元件的作用逐一分析选项，判断哪个元件能满足会聚分散色光的要求。
【解析】
1. 白光通过左侧三棱镜时，发生色散现象，分解为红、橙、黄、绿、蓝、靛、紫七种单色光，这些单色光在传播过程中是分散的。
2. 要使色散后的单色光经过中间元件后，再经右侧三棱镜重新复合成白光，中间元件需要具备会聚光线的作用，将分散的单色光会聚到一起。
3. 对各选项分析：
A. 平面镜仅改变光的传播方向，对光线无会聚作用，无法会聚分散的色光，不符合要求；
B. 玻璃砖对光线有折射作用，仅使光线发生侧移，不能会聚分散的色光，不符合要求；
C. 凹透镜对光线有发散作用，会使原本分散的色光更发散，无法会聚，不符合要求；
D. 凸透镜对光线有会聚作用，能将左侧三棱镜色散后分散的单色光会聚，经过右侧三棱镜时，这些会聚的单色光会重新复合成白光，符合题意。
【答案】
D
【知识点】
光的色散、凸透镜的会聚作用
【点评】
本题结合光的色散和透镜对光线的作用进行考查，核心是理解“让色散后的光重新复合需要会聚光线”，需掌握各光学元件的基本作用，难度适中。
【难度系数】
0.5

8. (2025·南京鼓楼区期末)如图,两支激光笔发出的光(间距为d)正对一光学元件M照射,其后放一足够大的光屏,光屏从紧贴元件到逐渐远离的过程中,以下说法正确的是
()

①若M为平面镜,则光屏上会出现一个像
②若M为凸透镜,则光屏上至少会出现一个光斑
③若M为凹透镜,则光屏上出现的两个光斑,间距可能小于d
④若M为玻璃板,则光屏上出现的两个光斑,间距一直等于d

A.①③
B.②④
C.①④
D.②③

8.B 解析:①若M为平面镜,平面镜对光具有反射作用,平面镜成虚像,因此在光屏上不会出现像,故①错误;②若M为凸透镜,当两束平行光线经过凸透镜后,若会聚在焦点,则在凸透镜的后面会出现一个光斑.若不在焦点,则可能出现两个光斑,故②正确;③若M为凹透镜,凹透镜对光线具有发散作用,当两平行光线经过凹透镜时,在凹透镜的后面会出现两个光斑.这是因为凹透镜对光线有发散作用,使得原本平行的光线在通过透镜后向四周扩散,在光屏上形成两个光斑,且光斑的距离大于d,故③错误;④当两平行光线经过玻璃板后,在玻璃板的后面会出现两个光斑,光线由空气垂直射入玻璃板时,光的传播方向不变,由于玻璃板的两面是平行的,最终射出的光线平行.这一特性确保了两个光斑的位置相对固定为d,故④正确;综合上述分析,故B正确,ACD错误.故选B.

【分析】
要判断各说法的正确性，需明确不同光学元件的光学性质：平面镜发生光的反射，成虚像；凸透镜对光线有会聚作用，凹透镜对光线有发散作用；玻璃板的两个表面平行，光线经过后出射光线与入射光线平行。接下来逐一分析四个说法，再组合正确结论。
【解析】
逐一分析各说法：
① 若M为平面镜，平面镜对光发生反射，成的是虚像，虚像无法呈现在光屏上，因此光屏上不会出现像，故①错误；
② 若M为凸透镜，凸透镜对平行光线有会聚作用，当光屏紧贴凸透镜时，光线未会聚，出现两个光斑；光屏移到焦点处时，会聚成一个光斑；光屏远离焦点后，又出现两个光斑，因此光屏上至少会出现一个光斑，故②正确；
③ 若M为凹透镜，凹透镜对平行光线有发散作用，原本平行的光线经过凹透镜后向外发散，光屏上的两个光斑间距会大于入射光线的间距d，故③错误；
④ 若M为玻璃板，光线垂直入射玻璃板时传播方向不变，且玻璃板两个表面平行，出射光线与入射光线平行，因此光屏上两个光斑的间距始终等于d，故④正确；
综上，②④正确，对应选项B。
【答案】
B
【知识点】
光的反射、透镜对光的作用、光的折射
【点评】
本题综合考查不同光学元件的光学特性，需准确区分平面镜、凸透镜、凹透镜、玻璃板对光线的作用，逐一分析各说法是解题关键，属于光学基础综合题。
【难度系数】
0.5
