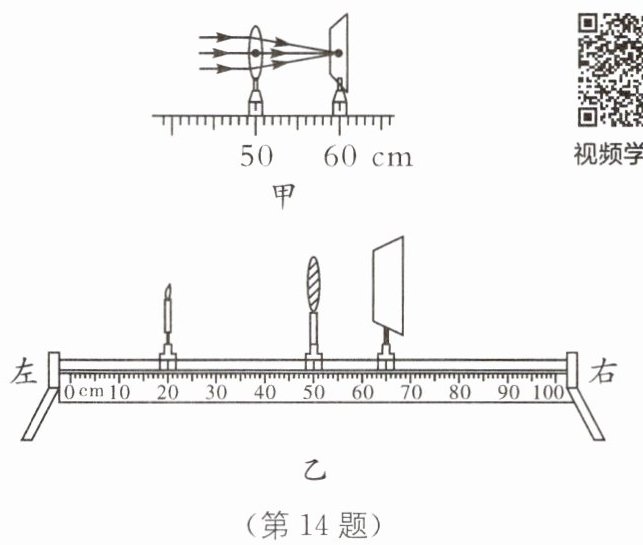

14.（2025·宿迁泗洪县期中）如图所示是小聪探究“凸透镜成像的规律”的实验装置.

(1)测量凸透镜焦距时,小聪将凸透镜安装在光具座上,用平行光作光源,如图甲所示,则该透镜的焦距为cm.
(2)为了使烛焰的像呈现在光屏的中央,应调整烛焰、凸透镜和光屏使它们的中心大致在.
(3)如图乙所示,将蜡烛放置在20 cm刻度线处,移动光屏至65 cm刻度线处,此时光屏上成清晰的像,此像的性质是倒立（填“放大”或“缩小”）的实像,当蜡烛由于燃烧变短了以后,光屏上烛焰的像会（填“上升”或“下降”）.
(4)保持凸透镜不动,移动光屏至80 cm刻度线处,将蜡烛移至cm刻度线处,也可以在光屏上再次成清晰的像,此时光屏上的像比第(3)问的像（填“大”“小”或“一样大”）.保持凸透镜不动,将蜡烛放在45 cm刻度线处,在光屏上（填“能”或“不能”）看到蜡烛的像.
(5)小聪实验时不小心将凸透镜挡住一部分,光屏上（填“能”或“不能”）得到完整的像.

14.(1)10.0 (2)同一高度 (3)缩小 上升 (4)35 大 不能 (5)能 [解析](1)刻度值的分度值为1 cm，凸透镜的焦距为f=60.0 cm-50.0 cm=10.0 cm.(2)在实验时，应调整烛焰、凸透镜和光屏使它们的中心在同一高度，目的是使烛焰的像呈现在光屏的中央，便于观察.(3)由图乙可知，将蜡烛放置在20 cm刻度线处，此时物距为u=50.0 cm-20.0 cm=30.0 cm＞2f，光屏上成清晰的倒立、缩小的实像.当蜡烛由于燃烧变短了以后，根据通过光心的光线传播方向不变可知，此时像将向上移动.(4)由图乙可知，在成实像时，当物距为30.0 cm，像距为15.0 cm，在光的折射现象中，光路是可逆的，因此，当物距为15.0 cm时，像距为30.0 cm，当把光屏移至80.0 cm(即像距为30.0 cm)时，此时物距应为15.0 cm，因此应把蜡烛移至35.0 cm处.由于物距减小，根据凸透镜成实像时“物近像远像变大”可知，此时的像将变大.当把蜡烛放在45.0 cm刻度线处，此时的物距为5.0 cm，物距小于焦距，此时成正立、放大的虚像，虚像不能呈现在光屏上，故光屏上不能看到蜡烛的像.(5)实验时不小心将凸透镜挡住一部分，光线仍可以通过凸透镜的其他部分在光屏上成完整的像，由于透过透镜的光线减少了，则光屏上的像将变暗.

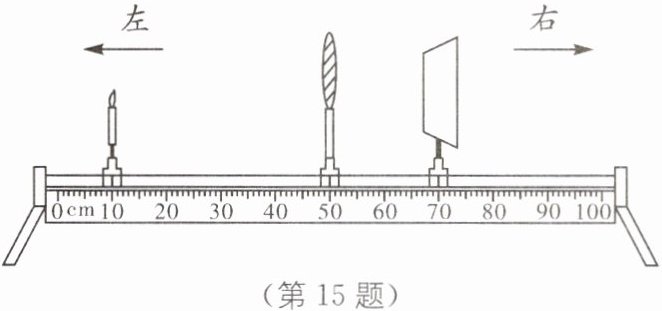

15. (2025·徐州中考)在“探究凸透镜成像的规律”实验中,所选凸透镜的焦距为10 cm.如图所示,组装器材时应将的高度向下调整.调整完毕后,若凸透镜和蜡烛的位置不变,将光屏向移动,可以找到烛焰清晰的像,此时的像是倒立、的实像.

15. 凸透镜 左 缩小 [解析]在“探究凸透镜成像的规律”实验中，为了使烛焰的像能成在光屏的中央，需要调整烛焰、凸透镜和光屏的中心大致在同一高度.由图可知，蜡烛、凸透镜和光屏中，凸透镜偏高，应将凸透镜的高度向下调整.凸透镜的焦距为10 cm，调整完毕后，若凸透镜和蜡烛的位置不变，由图可知，此时u＞2f，根据凸透镜成像的规律，要成清晰的实像，应将光屏向左移动，使得2f＞v＞f，可以找到烛焰清晰的像，此时的像是倒立、缩小的实像.

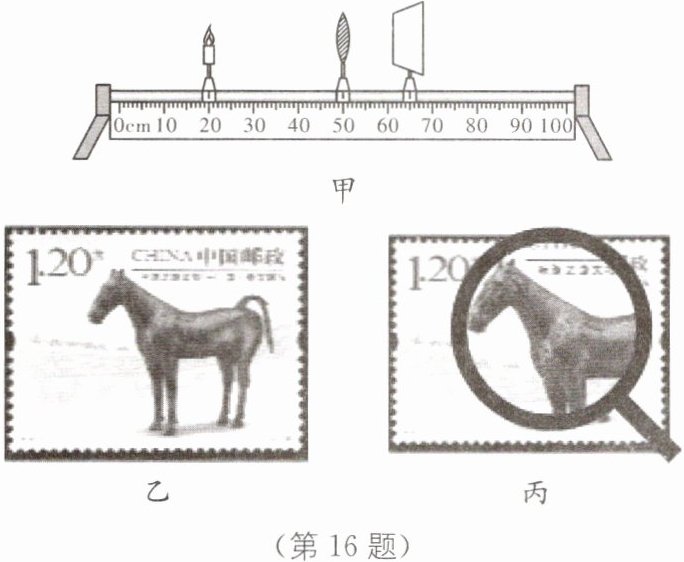

16. (2025·常州中考改编)小明探究“凸透镜成像规律”.

(1)实验前应在光具座上将烛焰中心、透镜光心、光屏中心调到.
(2)调节蜡烛、凸透镜、光屏的位置如图甲所示，光屏上呈现烛焰清晰的倒立、的像.
(3)一张邮票如图乙所示，手持凸透镜靠近该邮票，如图丙所示，透过凸透镜看到的是正立、放大的像.

16.(1)同一高度 (2)缩小 实 (3)虚 [解析](1)在探究凸透镜成像规律的实验中，为了使像能成在光屏的中心，实验前应在光具座上将烛焰中心、透镜光心、光屏中心调到同一高度.(2)由图甲可知，物距u=50 cm-20 cm=30 cm，像距v=65 cm-50 cm=15 cm，物距大于像距，根据凸透镜成像规律，当u＞2f，f＜v＜2f时，光屏上会成倒立、缩小的实像.(3)手持凸透镜靠近邮票，由图丙结合凸透镜成像规律可知，此时物距小于一倍焦距(u＜f)，透过凸透镜看到的是正立、放大的虚像.
