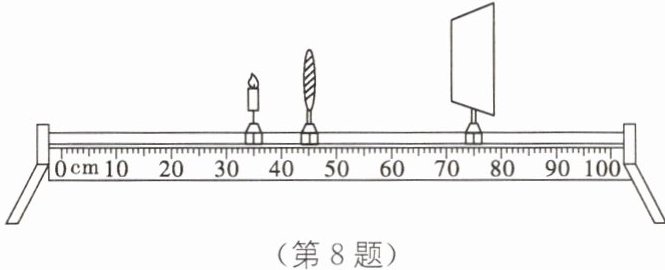

8. (2024·无锡中考)用焦距为10 cm的凸透镜探究凸透镜成像的规律,将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置,下列说法中正确的是().


A.只向左移动光屏至适当位置,光屏上能呈现烛焰缩小的像
B.只向右移动光屏至适当位置,光屏上能呈现烛焰放大的像
C.只向右移动蜡烛至适当位置,光屏上能呈现烛焰放大的像
D.只移动凸透镜至适当位置,光屏上能呈现烛焰等大的像

8.D [解析]图中物距为45.0 cm-35.0 cm=10.0 cm，凸透镜的焦距是10.0 cm，物距等于焦距，不能成像，只向左或向右移动光屏，光屏上不能呈现烛焰的像，A、B错误；只向右移动蜡烛至适当位置，物距小于焦距，成正立、放大的虚像，光屏上不能呈现烛焰的像，C错误；将凸透镜移动到55.0 cm处，物距为55.0 cm-35.0 cm=20.0 cm，像距为75.0 cm-55.0 cm=20.0 cm，此时u=v=2f，光屏上能呈现烛焰等大的像，D正确.

9. 分类讨论思想 光具座上有凸透镜、光屏及发光源各一个.当光屏和凸透镜的距离为 10 cm时,此时在光屏上成缩小的像.王老师把光屏沿着光具座移动 5 cm 后,再次移动光源的位置使成清晰的像.对于该像的情况,下列选项正确的是().

A.一定成放大的像
B.可能成缩小的像
C.成像可能比原来小
D.成像一定比原来小

9.B [解析]当光屏上得到倒立、缩小的实像，则f＜v=10 cm＜2f，解得5 cm＜f＜10 cm.若把光屏沿着光具座靠近凸透镜5 cm，v=10 cm-5 cm=5 cm＜f，光屏上不成像；所以，光屏必定是远离凸透镜，此时像距变大，根据凸透镜成实像时，物近像远像变大，此时的像一定比原来大，但此时像距15 cm不一定大于2倍焦距，故可能是缩小的实像，也可能是放大的实像.故B正确.

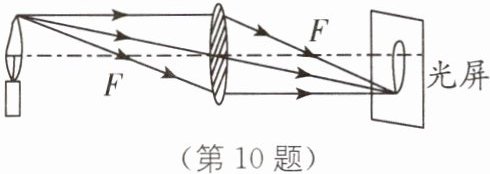

10. 某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是().


A.将蜡烛和光屏都适当远离透镜
B.将蜡烛和光屏都适当靠近透镜
C.将蜡烛适当远离透镜，光屏适当靠近透镜
D.将蜡烛适当靠近透镜，光屏适当远离透镜

10.D [解析]在光屏上得到了一个清晰的烛焰的像，说明是实像，根据凸透镜在成实像时，物距变小，像距变大，像就变大，将蜡烛适当靠近透镜，光屏适当远离透镜，才能使得光屏上清晰的像变大些.故D正确.

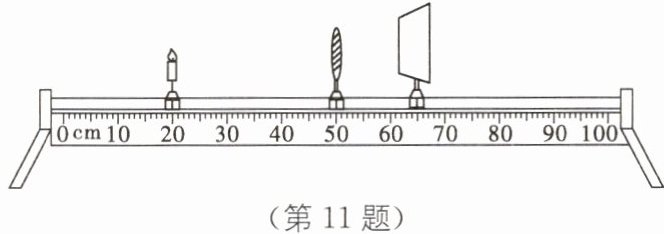

11. 在探究“凸透镜成像规律”的实验中，经正确组装并调节后，如图所示，在光屏上接收到了清晰的倒立、的实像；若蜡烛、光屏不动，将凸透镜移到cm刻度线处，光屏上会再次呈现清晰的倒立、的实像.

11. 缩小 35 放大 [解析]根据题图可知，此时的物距大于像距，成倒立、缩小的实像；蜡烛、光屏不动，将凸透镜移到35 cm刻度线处，此时的物距等于原来的像距，此时的像距等于原来的物距，根据光路的可逆性可知，光屏上仍可呈现清晰的像，此时物距小于像距，成倒立、放大的实像.

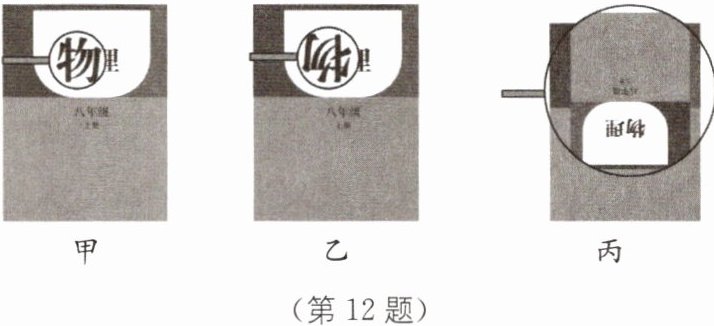

12. (2025·扬州江都区期中)小明学习了凸透镜成像规律后,使用家里的放大镜将其置于书本上方,分别看到了如图甲、乙、丙所示的三种不同现象.

(1)其中成实像的是图;成放大像的是图.(填“甲”“乙”或“丙”)
(2)当放大镜距离书本$L_{1}$时,看到书名如图甲所示,当放大镜距离书本$L_{2}$时,看到书名如图乙所示,当放大镜距离书本$L_{3}$时,看到书名如图丙所示,请结合凸透镜成像规律及观察到的成像情况,请写出$L_{1}$、$L_{2}$和$L_{3}$的大小关系:.

12.(1)乙、丙 甲、乙 (2)$L_1＜L_2＜L_3$ [解析](1)在凸透镜成像实验中，实像都是倒立的，虚像都是正立的，图乙和图丙中像是倒立的，所以图乙和图丙成的是实像；图甲中像是正立的，所以图甲成的是虚像.图甲中像比物大，成的是放大的像；图乙中像比物大，成的是放大的像；图丙中像比物小，成的是缩小的像.故成放大像的是图甲、乙.(2)由图甲可知，此时成正立、放大的虚像，根据凸透镜成像规律，当物距u＜f时，成正立、放大的虚像，所以$L_1＜f$；由图乙可知，此时成倒立、放大的实像，根据凸透镜成像规律，当物距2f＞u＞f时，成倒立、放大的实像，所以$2f＞L_2＞f$；由图丙可知，此时成倒立、缩小的实像，根据凸透镜成像规律，当物距u＞2f时，成倒立、缩小的实像，所以$L_3＞2f$.比较$L_1$、$L_2$和$L_3$的大小关系可得$L_1＜L_2＜L_3$.

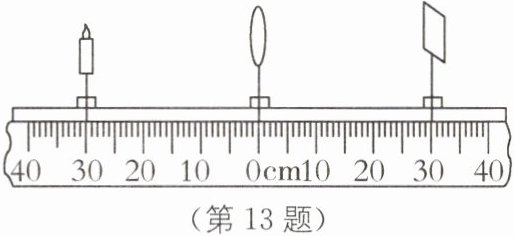

13. (2024·镇江中考)在探究凸透镜成像规律的实验中,应调节烛焰和光屏中心位于凸透镜的
上.已知凸透镜焦距为10 cm,各元件初位置如图所示,要使光屏上成清晰的像:
(1)若移动光屏,应将光屏向(填“左”或“右”)移动;(2)若透镜向左移动,最终光屏上成的是倒立、的实像.

13. 主光轴 (1)左 (2)放大 [解析]在探究凸透镜成像规律的实验中，应调节烛焰和光屏中心位于凸透镜的主光轴上，目的是使像成在光屏中央.图中物距u和像距v分别为30 cm，均大于2f，要使光屏上成清晰的像：(1)若移动光屏，应减小像距，将光屏向左移动；(2)若透镜向左移动，则在减小物距的同时增大像距，即u＜v，最终光屏上成的是倒立、放大的实像.
