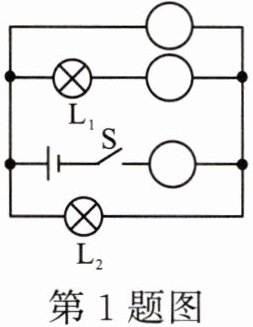

1.在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。
答案
1.
解析
【分析】要确定电路中各圆圈的电表符号，需依据电流表串联在电路中、电压表并联在电路中的使用规则。首先判断电路结构：L₁与L₂并联。最上方的电表并联在电源两端，应选电压表；中间与L₁串联的电表，需选电流表使L₁支路导通；最下方干路的电表，选电流表测量干路电流。
【解析】根据电表使用规则：①最上方的圆圈并联在电源两端，填电压表（V）；②中间与L₁串联的圆圈，填电流表（A），保证L₁支路有电流；③最下方开关S右侧的圆圈在干路，填电流表（A），测总电流，这样电路为正确的并联电路，电表使用符合要求。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确使用，需掌握串并联电路中电表的连接方式，是初中物理电路基础题。
【难度系数】0.6
【解析】根据电表使用规则：①最上方的圆圈并联在电源两端，填电压表（V）；②中间与L₁串联的圆圈，填电流表（A），保证L₁支路有电流；③最下方开关S右侧的圆圈在干路，填电流表（A），测总电流，这样电路为正确的并联电路，电表使用符合要求。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确使用，需掌握串并联电路中电表的连接方式，是初中物理电路基础题。
【难度系数】0.6

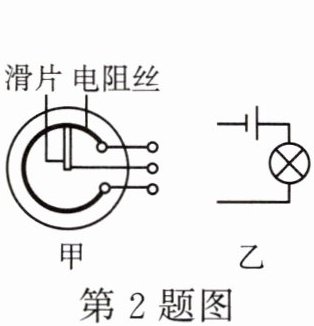

2.如图甲是小明家台灯的电位器示意图，小明发现顺时针旋转旋钮（滑片）时，灯泡变暗，请你帮小明把该电位器连入乙图。
答案
2.
解析
【分析】本题需结合电位器的工作原理解题：电位器通过改变接入电路的电阻丝长度改变电阻，进而改变电路电流，影响灯泡亮度。题目要求顺时针旋转滑片时灯泡变暗，说明电路电流变小，电阻变大，因此接入电位器的电阻丝长度需随顺时针旋转滑片而变长。先明确电位器结构：甲图中，中间接线柱为滑片，右上、右下接线柱是电阻丝的两个端点。当顺时针旋转滑片时，若接入滑片与右上接线柱间的电阻丝，滑片顺时针移动会使该段电阻丝长度增加，电阻变大，电流减小，灯泡变暗，符合题目要求。
【解析】将电位器的滑片（中间接线柱）和电阻丝的右上接线柱串联接入乙图电路：把电位器的中间接线柱和右上接线柱分别连接到乙图的两个空缺接线端，使电流路径为：电源正极→灯泡→电位器右上接线柱→电阻丝→滑片→电源负极。此时顺时针旋转滑片，滑片与右上接线柱间的电阻丝长度变长，电路总电阻变大，电流变小，灯泡变暗，满足题目要求。
【答案】
【知识点】滑动变阻器的使用、电路连接
【点评】本题考查电位器在实际电路中的应用，核心是理解电阻变化对电流的影响，需根据灯泡亮度变化判断电阻变化趋势，进而确定接线方式。
【难度系数】0.5
【解析】将电位器的滑片（中间接线柱）和电阻丝的右上接线柱串联接入乙图电路：把电位器的中间接线柱和右上接线柱分别连接到乙图的两个空缺接线端，使电流路径为：电源正极→灯泡→电位器右上接线柱→电阻丝→滑片→电源负极。此时顺时针旋转滑片，滑片与右上接线柱间的电阻丝长度变长，电路总电阻变大，电流变小，灯泡变暗，满足题目要求。
【答案】
【知识点】滑动变阻器的使用、电路连接
【点评】本题考查电位器在实际电路中的应用，核心是理解电阻变化对电流的影响，需根据灯泡亮度变化判断电阻变化趋势，进而确定接线方式。
【难度系数】0.5

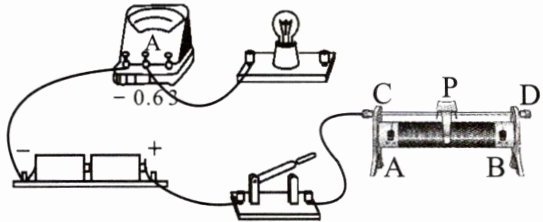

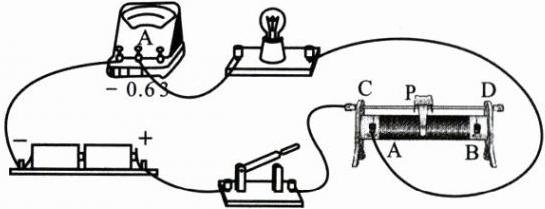

3.如图所示,请将滑动变阻器接入电路,要求:滑动变阻器的滑片向右滑动时灯泡变暗。
答案
3.
解析
【分析】要使滑片向右滑动时灯泡变暗，需先明确：灯泡变暗说明电路中电流变小，电源电压不变时，滑动变阻器接入电路的电阻需变大。滑动变阻器通过改变接入电阻丝的长度改变电阻，接线遵循“一上一下”原则。当滑动变阻器接下接线柱A时，滑片向右移动，接入的电阻丝长度变长，电阻变大；若接下接线柱B，滑片右移时电阻变小，不符合要求。因此滑动变阻器应选下接线柱A，上接线柱任选一个接入电路，即可满足条件。
【解析】1. 灯泡变暗→电路电流减小→滑动变阻器需增大接入电阻；2. 滑动变阻器“一上一下”接线，下接线柱决定电阻变化：接A时，滑片右移，接入电阻丝变长，电阻变大，符合要求；接B则相反；3. 将滑动变阻器的下接线柱A接入电路，上接线柱（C或D）接入电路，完成接线，此时滑片右滑时电阻变大，电流变小，灯泡变暗。
【答案】
【知识点】滑动变阻器的使用、电路连接
【点评】本题结合实际要求考查滑动变阻器的正确接线，需通过灯泡亮度变化推导电流、电阻变化，进而确定接线，是基础电路操作题，难度适中。
【难度系数】0.5
【解析】1. 灯泡变暗→电路电流减小→滑动变阻器需增大接入电阻；2. 滑动变阻器“一上一下”接线，下接线柱决定电阻变化：接A时，滑片右移，接入电阻丝变长，电阻变大，符合要求；接B则相反；3. 将滑动变阻器的下接线柱A接入电路，上接线柱（C或D）接入电路，完成接线，此时滑片右滑时电阻变大，电流变小，灯泡变暗。
【答案】
【知识点】滑动变阻器的使用、电路连接
【点评】本题结合实际要求考查滑动变阻器的正确接线，需通过灯泡亮度变化推导电流、电阻变化，进而确定接线，是基础电路操作题，难度适中。
【难度系数】0.5

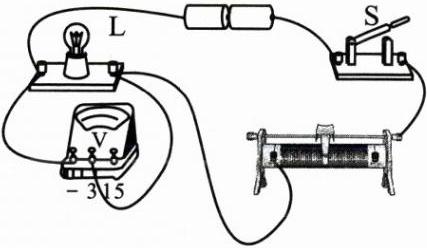

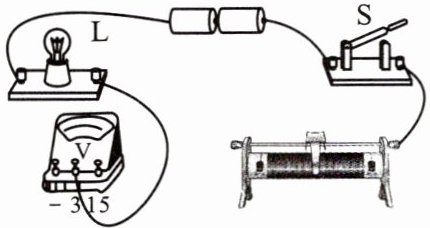

4.闭合开关S,向左端移动滑动变阻器的滑片时,小灯泡变亮,电压表测小灯泡电压。(导线不要交叉)
答案
4.
解析
【分析】
要完成符合要求的电路连接，需明确：①滑动变阻器与小灯泡串联，滑片左移时小灯泡变亮，说明滑动变阻器接入电路的电阻变小，因此滑动变阻器应接左下接线柱（滑片左移时接入电阻丝长度缩短，电阻减小）；②电压表需测小灯泡电压，应并联在小灯泡两端，且电流从电压表正接线柱流入、负接线柱流出，电源为两节干电池（总电压3V），故电压表选0~3V量程，对应接线柱接“-”和“3”，同时导线不能交叉。
【解析】
1. 滑动变阻器接线：将滑动变阻器的左下接线柱与小灯泡的右接线柱连接，保证滑片左移时接入电阻变小；
2. 电压表接线：把电压表的“-”接线柱接小灯泡的左接线柱，电压表的“3”接线柱接小灯泡的右接线柱，使电压表并联在小灯泡两端，满足电流正进负出，量程适配电源电压。
【答案】
【知识点】
滑动变阻器使用、电压表使用、电路连接
【点评】
本题考查电学基础电路的连接，需掌握滑动变阻器的接线规则、电压表的使用要求，是电学实验的常考题型，侧重基础操作的应用。
【难度系数】
0.5
要完成符合要求的电路连接，需明确：①滑动变阻器与小灯泡串联，滑片左移时小灯泡变亮，说明滑动变阻器接入电路的电阻变小，因此滑动变阻器应接左下接线柱（滑片左移时接入电阻丝长度缩短，电阻减小）；②电压表需测小灯泡电压，应并联在小灯泡两端，且电流从电压表正接线柱流入、负接线柱流出，电源为两节干电池（总电压3V），故电压表选0~3V量程，对应接线柱接“-”和“3”，同时导线不能交叉。
【解析】
1. 滑动变阻器接线：将滑动变阻器的左下接线柱与小灯泡的右接线柱连接，保证滑片左移时接入电阻变小；
2. 电压表接线：把电压表的“-”接线柱接小灯泡的左接线柱，电压表的“3”接线柱接小灯泡的右接线柱，使电压表并联在小灯泡两端，满足电流正进负出，量程适配电源电压。
【答案】
【知识点】
滑动变阻器使用、电压表使用、电路连接
【点评】
本题考查电学基础电路的连接，需掌握滑动变阻器的接线规则、电压表的使用要求，是电学实验的常考题型，侧重基础操作的应用。
【难度系数】
0.5

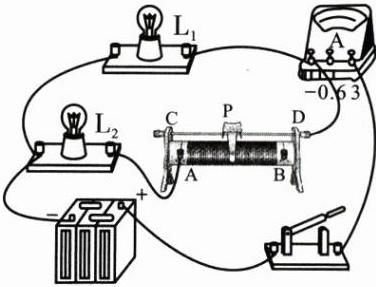

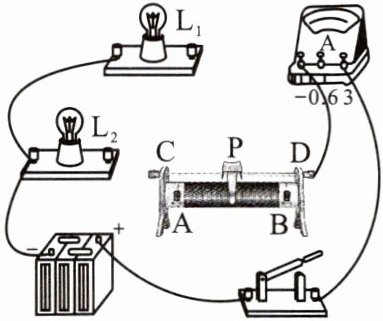

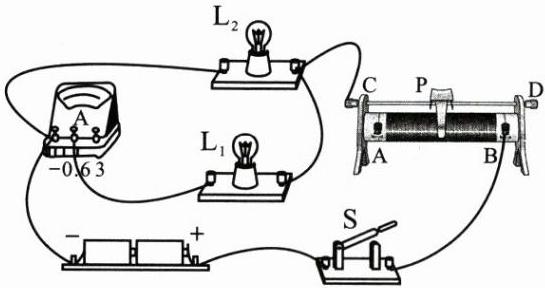

5.如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线补上。补上后要求:(1)两灯泡并联;(2)电流表测灯$L_1$的电流(电流小于0.6 A);(3)闭合开关后,向A端移动滑动变阻器的滑片P,两灯均变暗。
答案
5.
解析
【分析】要解决此题，需明确三个核心要求：①两灯泡并联，即两灯两端分别连接到电源两极，形成两条独立电流路径；②电流表测灯$L_1$的电流，因此电流表需与$L_1$串联，且电流从电流表正接线柱（因电流小于0.6A，选0~0.6A量程）流入、负接线柱流出；③闭合开关后，向A端移动滑片两灯均变暗，说明电路总电阻变大，滑动变阻器接入电阻变大，故滑动变阻器需接下接线柱B和上接线柱（C或D），此时滑片向A移动，接入的电阻丝变长，电阻变大。据此逐步完成导线连接。
【解析】1. 电流表选0~0.6A量程，将电流表的“0.6”接线柱与$L_1$的一个接线柱相连；2. 将$L_1$的另一个接线柱与滑动变阻器的上接线柱C相连；3. 将$L_2$的一个接线柱与滑动变阻器的上接线柱C相连；4. 将$L_2$的另一个接线柱与电流表的“-”接线柱相连；5. 将开关远离电源正极的右端，与滑动变阻器的下接线柱B相连。连接后，两灯并联，电流表仅测$L_1$电流，滑动变阻器接入电阻随滑片向A移动而增大，两灯电流减小、变暗，符合所有要求。
【答案】
【知识点】并联电路、滑动变阻器使用、电流表使用
【点评】本题考查初中电学基础的电路连接，需结合并联电路特点、滑动变阻器工作原理及电流表使用规则，明确各元件的连接逻辑，逐步完成操作，是典型的电路实操类题目。
【难度系数】0.5
【解析】1. 电流表选0~0.6A量程，将电流表的“0.6”接线柱与$L_1$的一个接线柱相连；2. 将$L_1$的另一个接线柱与滑动变阻器的上接线柱C相连；3. 将$L_2$的一个接线柱与滑动变阻器的上接线柱C相连；4. 将$L_2$的另一个接线柱与电流表的“-”接线柱相连；5. 将开关远离电源正极的右端，与滑动变阻器的下接线柱B相连。连接后，两灯并联，电流表仅测$L_1$电流，滑动变阻器接入电阻随滑片向A移动而增大，两灯电流减小、变暗，符合所有要求。
【答案】
【知识点】并联电路、滑动变阻器使用、电流表使用
【点评】本题考查初中电学基础的电路连接，需结合并联电路特点、滑动变阻器工作原理及电流表使用规则，明确各元件的连接逻辑，逐步完成操作，是典型的电路实操类题目。
【难度系数】0.5

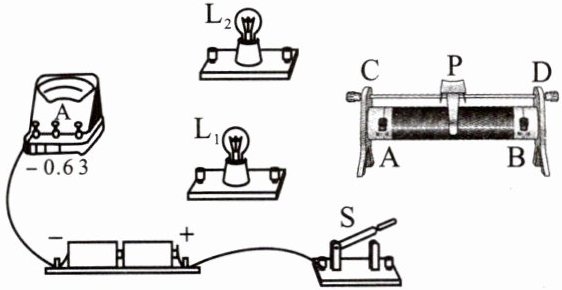

6.如图所示是一个未完成的实物电路，请根据要求，用笔画线代替导线，完成电路连接。要求：小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，滑动变阻器只控制$\mathrm{L}_2$的亮度，电流表测量干路中的总电流，导线不能交叉。
答案
6.
解析
【分析】
要完成该电路连接，需明确题目要求：小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，滑动变阻器仅控制$\mathrm{L}_2$（即滑动变阻器与$\mathrm{L}_2$串联在同一条支路），电流表测量干路总电流（即电流表需接在干路，所有电流均经过电流表）。解题思路：先确定干路的连接路径（电源→开关→电流表），再将电路拆分为两条独立支路，一条支路仅接入$\mathrm{L}_1$，另一条支路接入滑动变阻器与$\mathrm{L}_2$，最后两条支路汇合后回到电源负极，且需保证导线不交叉。
【解析】
1. 干路部分：电源正极先连接开关，开关再连接电流表（电流表选用0~0.6A量程，对应实物图的“-”和“0.6”接线柱）；
2. $\mathrm{L}_1$支路：电流表的输出端连接$\mathrm{L}_1$的一端，$\mathrm{L}_1$的另一端连接电源负极；
3. $\mathrm{L}_2$与滑动变阻器支路：电流表的输出端连接滑动变阻器的一个接线柱，滑动变阻器的另一个接线柱连接$\mathrm{L}_2$的一端，$\mathrm{L}_2$的另一端连接电源负极；
最终形成$\mathrm{L}_1$、$\mathrm{L}_2$并联，滑动变阻器仅控制$\mathrm{L}_2$，电流表测干路总电流的电路，且导线无交叉。
【答案】
【知识点】
并联电路、滑动变阻器使用、电流表使用
【点评】
本题考查并联电路的连接及滑动变阻器、电流表的使用规则，需明确各元件的作用和连接要求，是电路基础操作的典型题目。
【难度系数】
0.5
要完成该电路连接，需明确题目要求：小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，滑动变阻器仅控制$\mathrm{L}_2$（即滑动变阻器与$\mathrm{L}_2$串联在同一条支路），电流表测量干路总电流（即电流表需接在干路，所有电流均经过电流表）。解题思路：先确定干路的连接路径（电源→开关→电流表），再将电路拆分为两条独立支路，一条支路仅接入$\mathrm{L}_1$，另一条支路接入滑动变阻器与$\mathrm{L}_2$，最后两条支路汇合后回到电源负极，且需保证导线不交叉。
【解析】
1. 干路部分：电源正极先连接开关，开关再连接电流表（电流表选用0~0.6A量程，对应实物图的“-”和“0.6”接线柱）；
2. $\mathrm{L}_1$支路：电流表的输出端连接$\mathrm{L}_1$的一端，$\mathrm{L}_1$的另一端连接电源负极；
3. $\mathrm{L}_2$与滑动变阻器支路：电流表的输出端连接滑动变阻器的一个接线柱，滑动变阻器的另一个接线柱连接$\mathrm{L}_2$的一端，$\mathrm{L}_2$的另一端连接电源负极；
最终形成$\mathrm{L}_1$、$\mathrm{L}_2$并联，滑动变阻器仅控制$\mathrm{L}_2$，电流表测干路总电流的电路，且导线无交叉。
【答案】
【知识点】
并联电路、滑动变阻器使用、电流表使用
【点评】
本题考查并联电路的连接及滑动变阻器、电流表的使用规则，需明确各元件的作用和连接要求，是电路基础操作的典型题目。
【难度系数】
0.5

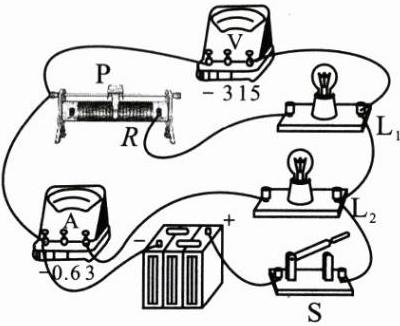

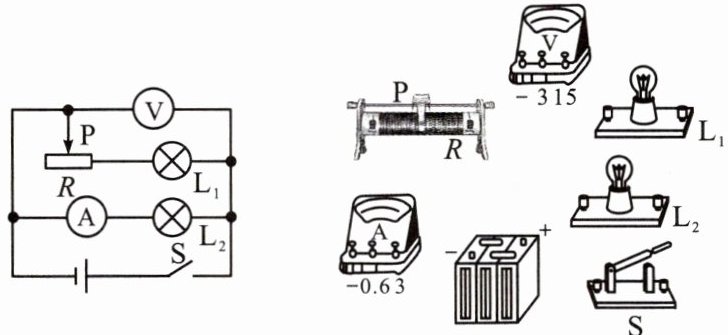

7.根据电路图，以笔画线代替导线连接实物电路。
答案
7.
解析
【分析】首先明确电路图结构：滑动变阻器R与L₁串联为一条支路，L₂与电流表A串联为另一条支路，两条支路并联，电压表V测并联电路（电源）的电压。连接实物时，需遵循：电流表串联、电流正进负出，选0~0.6A量程；滑动变阻器“一上一下”接线，与L₁串联；电压表并联在电源两端，选0~3V量程，正接线柱接电源正极侧、负接线柱接负极侧；开关在干路控制整个电路。
【解析】连接步骤：1. 从电源正极出发连接开关S，开关另一端分两支：①一支接L₂一端，L₂另一端接电流表A的“0.6”接线柱，电流表“-”接线柱接电源负极；②另一支接滑动变阻器R的一个下接线柱，滑动变阻器的一个上接线柱接L₁一端，L₁另一端接电源负极；2. 电压表V的“3”接线柱接开关S右端（靠近电源正极侧），电压表“-”接线柱接电源负极，完成连接。
【答案】
【知识点】实物电路连接、并联电路、电表使用
【点评】本题为电学基础操作题，考查根据电路图连接实物的能力，需掌握电表使用规则与并联电路连接方法，难度适中。
【难度系数】0.5
【解析】连接步骤：1. 从电源正极出发连接开关S，开关另一端分两支：①一支接L₂一端，L₂另一端接电流表A的“0.6”接线柱，电流表“-”接线柱接电源负极；②另一支接滑动变阻器R的一个下接线柱，滑动变阻器的一个上接线柱接L₁一端，L₁另一端接电源负极；2. 电压表V的“3”接线柱接开关S右端（靠近电源正极侧），电压表“-”接线柱接电源负极，完成连接。
【答案】
【知识点】实物电路连接、并联电路、电表使用
【点评】本题为电学基础操作题，考查根据电路图连接实物的能力，需掌握电表使用规则与并联电路连接方法，难度适中。
【难度系数】0.5

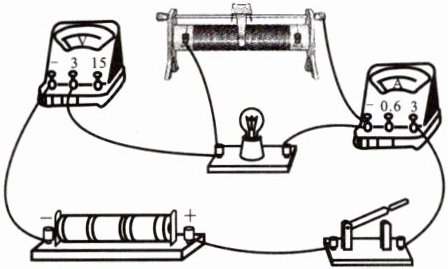

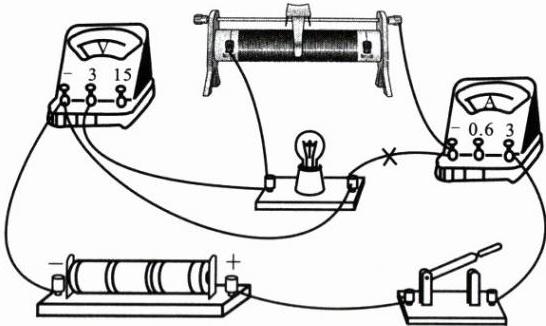

8.如图所示为小明连接的实物图，利用滑动变阻器控制小灯泡的电压和电流，在实际操作过程中两电表的示数却不变。请在错误的导线上打“×”，并补画一根正确的导线。
答案
8.
解析
【分析】要解决这个问题，需先明确滑动变阻器的正确接线规则：滑动变阻器应“一上一下”接入电路，若接两个下接线柱，相当于接入定值电阻，无法改变电阻，导致电路中电流和灯泡两端电压不变。观察实物图，滑动变阻器接了下方两个接线柱，这是错误的，需将其中一根下方的导线改接到上方接线柱，使滑动变阻器能正常变阻，从而控制电表示数。
【解析】实物图中滑动变阻器连接了两个下接线柱，不能起到改变电阻的作用，因此两电表的示数不变。错误的导线是连接滑动变阻器下端的某一根导线，应将该导线从下端接线柱改接到滑动变阻器的上端接线柱，使滑动变阻器“一上一下”接入电路，这样滑动变阻器就能改变接入电路的电阻，从而控制小灯泡的电压和电流。
【答案】
【知识点】滑动变阻器的使用、电路连接
【点评】本题考查滑动变阻器的正确接法，是电学实验的基础知识点，需要学生掌握滑动变阻器的接线原则，属于基础操作类题目。
【难度系数】0.3
【解析】实物图中滑动变阻器连接了两个下接线柱，不能起到改变电阻的作用，因此两电表的示数不变。错误的导线是连接滑动变阻器下端的某一根导线，应将该导线从下端接线柱改接到滑动变阻器的上端接线柱，使滑动变阻器“一上一下”接入电路，这样滑动变阻器就能改变接入电路的电阻，从而控制小灯泡的电压和电流。
【答案】
【知识点】滑动变阻器的使用、电路连接
【点评】本题考查滑动变阻器的正确接法，是电学实验的基础知识点，需要学生掌握滑动变阻器的接线原则，属于基础操作类题目。
【难度系数】0.3

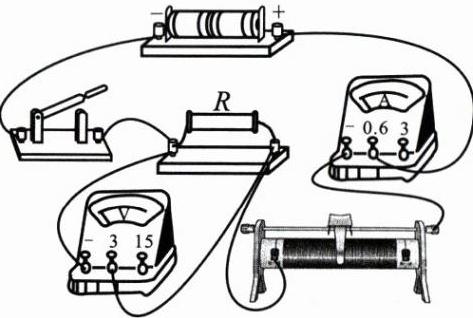

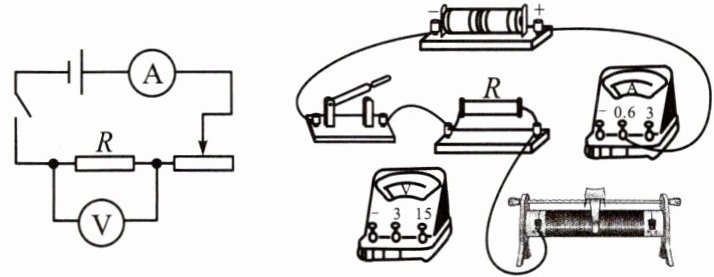

9. 根据如图所示电路图，将实物图补充完整。
答案
9.
解析
【分析】
要补充实物图，需先对照电路图明确各元件的连接关系：定值电阻R与滑动变阻器串联，电流表串联在电路中测总电流，电压表并联在R两端测其电压。观察现有实物图，电压表尚未接入，需根据电源电压选择电压表量程，再将电压表正确并联在R两端，注意正负接线柱的连接规则。
【解析】
1. 确定电压表量程：电源为两节干电池，总电压约为3V，因此电压表选择0~3V量程；
2. 连接电压表：将电压表的“-”接线柱接定值电阻R的左端接线柱，“3”接线柱接定值电阻R的右端接线柱，使电压表并联在R两端，符合电路图要求。
【答案】
【知识点】
电路连接、电压表使用
【点评】
本题考查实物电路的补连，需对照电路图明确元件连接方式，掌握电表的使用规则，属于基础操作类题目。
【难度系数】
0.7
要补充实物图，需先对照电路图明确各元件的连接关系：定值电阻R与滑动变阻器串联，电流表串联在电路中测总电流，电压表并联在R两端测其电压。观察现有实物图，电压表尚未接入，需根据电源电压选择电压表量程，再将电压表正确并联在R两端，注意正负接线柱的连接规则。
【解析】
1. 确定电压表量程：电源为两节干电池，总电压约为3V，因此电压表选择0~3V量程；
2. 连接电压表：将电压表的“-”接线柱接定值电阻R的左端接线柱，“3”接线柱接定值电阻R的右端接线柱，使电压表并联在R两端，符合电路图要求。
【答案】
【知识点】
电路连接、电压表使用
【点评】
本题考查实物电路的补连，需对照电路图明确元件连接方式，掌握电表的使用规则，属于基础操作类题目。
【难度系数】
0.7
