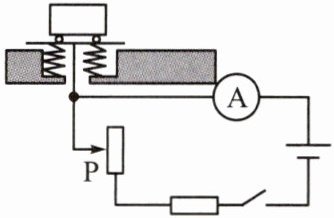

9.[易错题]如图是大型电子地磅的示意图。当称重物时，在压力的作用下滑片P向下端滑动，滑动变阻器连入电路的电阻
变小
，电流表的示数变大
。（均选填“变大”“变小”或“不变”）答案
9. 变小 变大
解析
【分析】
本题是电路动态分析题，解题思路如下：首先明确电路连接方式，滑动变阻器与定值电阻、电流表串联，电源电压恒定；接着判断滑片移动时滑动变阻器接入电阻的变化：当称重物时，压力使滑片P向下滑动，滑动变阻器接入电路的电阻丝长度变短，因此接入电阻变小；最后根据欧姆定律，电源电压不变，总电阻变小则电路电流变大，电流表的示数随之变大。
【解析】
电路中滑动变阻器与定值电阻串联，电流表测量电路中的电流。当称重物时，压力作用下滑片P向下端滑动，滑动变阻器接入电路的电阻丝长度减小，因此滑动变阻器连入电路的电阻变小。电源电压U保持不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻R变小，所以电路中的电流I变大，即电流表的示数变大。
【答案】
变小 变大
【知识点】
滑动变阻器、欧姆定律、电路动态分析
【点评】
本题结合电子地磅的实际场景考查电路动态分析，核心是判断滑片移动时滑动变阻器接入电阻的变化，再结合欧姆定律分析电流变化，属于基础但易混淆的题目，需注意滑动变阻器接入电阻的判断逻辑。
【难度系数】
0.5
本题是电路动态分析题，解题思路如下：首先明确电路连接方式，滑动变阻器与定值电阻、电流表串联，电源电压恒定；接着判断滑片移动时滑动变阻器接入电阻的变化：当称重物时，压力使滑片P向下滑动，滑动变阻器接入电路的电阻丝长度变短，因此接入电阻变小；最后根据欧姆定律，电源电压不变，总电阻变小则电路电流变大，电流表的示数随之变大。
【解析】
电路中滑动变阻器与定值电阻串联，电流表测量电路中的电流。当称重物时，压力作用下滑片P向下端滑动，滑动变阻器接入电路的电阻丝长度减小，因此滑动变阻器连入电路的电阻变小。电源电压U保持不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻R变小，所以电路中的电流I变大，即电流表的示数变大。
【答案】
变小 变大
【知识点】
滑动变阻器、欧姆定律、电路动态分析
【点评】
本题结合电子地磅的实际场景考查电路动态分析，核心是判断滑片移动时滑动变阻器接入电阻的变化，再结合欧姆定律分析电流变化，属于基础但易混淆的题目，需注意滑动变阻器接入电阻的判断逻辑。
【难度系数】
0.5

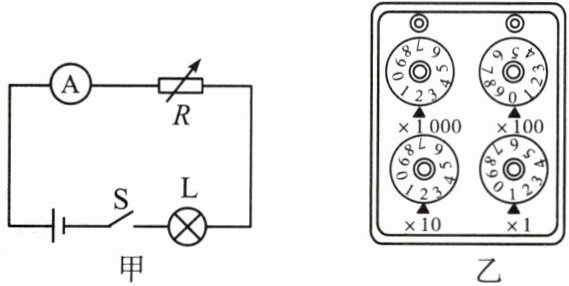

10. 如图所示的甲电路图中电源电压恒定，乙图为旋盘式电阻箱R的面板，其示数为
2 021
Ω；当电阻箱上“×100”的旋盘顺时针旋转2格后，电流表示数变小
，灯L会变暗
（选填“变亮”“变暗”或“亮度不变”）。答案
10. 2 021 变小 变暗
解析
【分析】
首先明确旋盘式电阻箱的读数规则：每个旋钮对应的数字乘以其倍率，再将各旋钮的结果相加得到总电阻；其次，甲图中电阻箱R与灯泡L串联，电源电压恒定，根据欧姆定律，电阻变化会引起电路电流变化，进而影响灯泡亮度，需结合串联电路特点分析。
【解析】
1. 电阻箱读数：×1000旋钮对应数字2，×100旋钮对应数字0，×10旋钮对应数字2，×1旋钮对应数字1，总电阻为 $2×1000 + 0×100 + 2×10 + 1×1 = 2021\ \Omega$。
2. 分析电阻变化：“×100”旋盘顺时针转2格后，该旋钮数字变为2，电阻箱总电阻变为 $2021 + 2×100 = 2221\ \Omega$，总电阻变大。
3. 电流与亮度变化：电源电压U恒定，根据 $I=\frac{U}{R_{总}}$，总电阻变大则电流变小，故电流表示数变小；灯泡实际功率 $P=I^2R_L$（$R_L$为灯泡电阻不变），电流变小则功率变小，灯变暗。
【答案】
2021；变小；变暗
【知识点】
电阻箱读数、欧姆定律、串联电路动态分析
【点评】
本题综合考查电阻箱读数和串联电路的动态分析，需掌握电阻箱读数方法，结合欧姆定律分析电流变化，进而判断灯泡亮度，属于基础电路分析题。
【难度系数】
0.6
首先明确旋盘式电阻箱的读数规则：每个旋钮对应的数字乘以其倍率，再将各旋钮的结果相加得到总电阻；其次，甲图中电阻箱R与灯泡L串联，电源电压恒定，根据欧姆定律，电阻变化会引起电路电流变化，进而影响灯泡亮度，需结合串联电路特点分析。
【解析】
1. 电阻箱读数：×1000旋钮对应数字2，×100旋钮对应数字0，×10旋钮对应数字2，×1旋钮对应数字1，总电阻为 $2×1000 + 0×100 + 2×10 + 1×1 = 2021\ \Omega$。
2. 分析电阻变化：“×100”旋盘顺时针转2格后，该旋钮数字变为2，电阻箱总电阻变为 $2021 + 2×100 = 2221\ \Omega$，总电阻变大。
3. 电流与亮度变化：电源电压U恒定，根据 $I=\frac{U}{R_{总}}$，总电阻变大则电流变小，故电流表示数变小；灯泡实际功率 $P=I^2R_L$（$R_L$为灯泡电阻不变），电流变小则功率变小，灯变暗。
【答案】
2021；变小；变暗
【知识点】
电阻箱读数、欧姆定律、串联电路动态分析
【点评】
本题综合考查电阻箱读数和串联电路的动态分析，需掌握电阻箱读数方法，结合欧姆定律分析电流变化，进而判断灯泡亮度，属于基础电路分析题。
【难度系数】
0.6

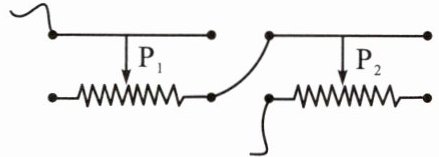

11.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图所示，如果把两个接线柱接入电路中，要使两个滑动变阻器阻值最大，滑片P₁、P₂的位置是（
A.P₁在最右端，P₂在最左端
B.P₁在最左端，P₂在最右端
C.P₁在最左端，P₂在最左端
D.P₁在最右端，P₂在最右端
B
）A.P₁在最右端，P₂在最左端
B.P₁在最左端，P₂在最右端
C.P₁在最左端，P₂在最左端
D.P₁在最右端，P₂在最右端
答案
11.B
解析
【分析】
要使两个串联的滑动变阻器总阻值最大，需分别让每个滑动变阻器接入电路的电阻丝长度最长。滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，接入的电阻丝是“下接线柱到滑片”的部分，因此需先确定每个滑动变阻器接入的下接线柱，再让滑片远离该下接线柱，使接入电阻最大。
【解析】
1. 分析左侧滑动变阻器：接入电路的是上端左接线柱和下端右接线柱，接入的电阻丝为下端右接线柱到滑片P₁的部分。要使左侧电阻最大，需让P₁远离下端右接线柱，即P₁在最左端，此时接入电阻丝最长，电阻最大。
2. 分析右侧滑动变阻器：接入电路的是上端左接线柱和下端左接线柱，接入的电阻丝为下端左接线柱到滑片P₂的部分。要使右侧电阻最大，需让P₂远离下端左接线柱，即P₂在最右端，此时接入电阻丝最长，电阻最大。
综上，P₁在最左端，P₂在最右端，对应选项B。
【答案】
B
【知识点】
滑动变阻器的使用、串联电路的电阻
【点评】
本题考查滑动变阻器的工作原理及串联电阻的特点，核心是明确滑动变阻器接入电阻的判断方法，属于基础应用类题目，需准确分析每个滑动变阻器的接入部分。
【难度系数】
0.5
要使两个串联的滑动变阻器总阻值最大，需分别让每个滑动变阻器接入电路的电阻丝长度最长。滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，接入的电阻丝是“下接线柱到滑片”的部分，因此需先确定每个滑动变阻器接入的下接线柱，再让滑片远离该下接线柱，使接入电阻最大。
【解析】
1. 分析左侧滑动变阻器：接入电路的是上端左接线柱和下端右接线柱，接入的电阻丝为下端右接线柱到滑片P₁的部分。要使左侧电阻最大，需让P₁远离下端右接线柱，即P₁在最左端，此时接入电阻丝最长，电阻最大。
2. 分析右侧滑动变阻器：接入电路的是上端左接线柱和下端左接线柱，接入的电阻丝为下端左接线柱到滑片P₂的部分。要使右侧电阻最大，需让P₂远离下端左接线柱，即P₂在最右端，此时接入电阻丝最长，电阻最大。
综上，P₁在最左端，P₂在最右端，对应选项B。
【答案】
B
【知识点】
滑动变阻器的使用、串联电路的电阻
【点评】
本题考查滑动变阻器的工作原理及串联电阻的特点，核心是明确滑动变阻器接入电阻的判断方法，属于基础应用类题目，需准确分析每个滑动变阻器的接入部分。
【难度系数】
0.5

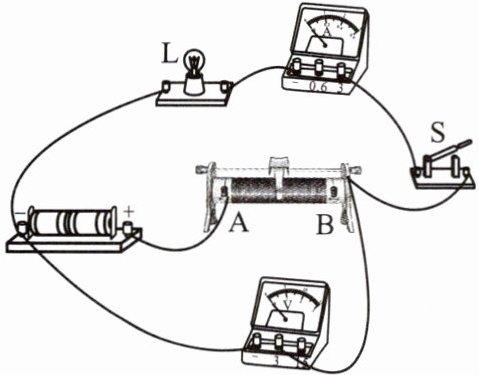

12.如图所示的实物电路，下列分析正确的是（
）
A.闭合开关前，滑动变阻器的滑片应滑到A端
B.闭合开关后，滑动变阻器和灯泡组成并联电路
C.闭合开关后，电压表测量的是滑动变阻器两端的电压
D.闭合开关后，滑片向左端滑动时，灯泡变亮
）A.闭合开关前，滑动变阻器的滑片应滑到A端
B.闭合开关后，滑动变阻器和灯泡组成并联电路
C.闭合开关后，电压表测量的是滑动变阻器两端的电压
D.闭合开关后，滑片向左端滑动时，灯泡变亮
答案
12.D
解析
【分析】
要解决本题，需先梳理实物电路的连接逻辑，明确滑动变阻器的使用规则、电压表的测量对象，再逐一判断选项：
1. 先确定电流路径：电源正极→滑动变阻器（接线柱A和上端）→开关S→电流表→灯泡L→电源负极，可知滑动变阻器与灯泡串联，电流表测电路电流。
2. 分析滑动变阻器的初始状态：闭合开关前，滑片需滑到最大阻值处（远离下接线柱A的一端，即B端），目的是保护电路。
3. 分析电压表测量对象：电压表的两个接线柱分别接电源负极和滑动变阻器上端（靠近开关侧），实际测量的是电源电压，并非滑动变阻器两端电压。
4. 分析滑片移动的影响：滑片向左（A端）滑动时，滑动变阻器接入电阻变小，电路电流变大，灯泡实际功率变大，亮度变亮。再逐一验证选项对错。
【解析】
逐一分析各选项：
选项A：闭合开关前，滑动变阻器应调至最大阻值。由实物图可知，滑动变阻器接下接线柱A和上端，滑片滑到B端时接入电阻最大，因此应滑到B端，A错误。
选项B：电流依次经过滑动变阻器、开关、电流表、灯泡，滑动变阻器与灯泡是串联关系，并非并联，B错误。
选项C：电压表并联在电源两端，测量的是电源电压，不是滑动变阻器两端的电压，C错误。
选项D：滑片向左（A端）滑动时，滑动变阻器接入电路的电阻丝长度变短，接入电阻减小，电路总电阻减小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流增大；灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻，不变），电流增大则实际功率增大，灯泡变亮，D正确。
【答案】
D
【知识点】
串联电路、滑动变阻器的使用、欧姆定律
【点评】
本题考查初中电学基础的实物电路分析，需明确电路连接方式、滑动变阻器的调节规则、电压表的测量对象，结合欧姆定律判断电路变化，属于常规题型，需仔细分析电路细节避免出错。
【难度系数】
0.5
要解决本题，需先梳理实物电路的连接逻辑，明确滑动变阻器的使用规则、电压表的测量对象，再逐一判断选项：
1. 先确定电流路径：电源正极→滑动变阻器（接线柱A和上端）→开关S→电流表→灯泡L→电源负极，可知滑动变阻器与灯泡串联，电流表测电路电流。
2. 分析滑动变阻器的初始状态：闭合开关前，滑片需滑到最大阻值处（远离下接线柱A的一端，即B端），目的是保护电路。
3. 分析电压表测量对象：电压表的两个接线柱分别接电源负极和滑动变阻器上端（靠近开关侧），实际测量的是电源电压，并非滑动变阻器两端电压。
4. 分析滑片移动的影响：滑片向左（A端）滑动时，滑动变阻器接入电阻变小，电路电流变大，灯泡实际功率变大，亮度变亮。再逐一验证选项对错。
【解析】
逐一分析各选项：
选项A：闭合开关前，滑动变阻器应调至最大阻值。由实物图可知，滑动变阻器接下接线柱A和上端，滑片滑到B端时接入电阻最大，因此应滑到B端，A错误。
选项B：电流依次经过滑动变阻器、开关、电流表、灯泡，滑动变阻器与灯泡是串联关系，并非并联，B错误。
选项C：电压表并联在电源两端，测量的是电源电压，不是滑动变阻器两端的电压，C错误。
选项D：滑片向左（A端）滑动时，滑动变阻器接入电路的电阻丝长度变短，接入电阻减小，电路总电阻减小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流增大；灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻，不变），电流增大则实际功率增大，灯泡变亮，D正确。
【答案】
D
【知识点】
串联电路、滑动变阻器的使用、欧姆定律
【点评】
本题考查初中电学基础的实物电路分析，需明确电路连接方式、滑动变阻器的调节规则、电压表的测量对象，结合欧姆定律判断电路变化，属于常规题型，需仔细分析电路细节避免出错。
【难度系数】
0.5

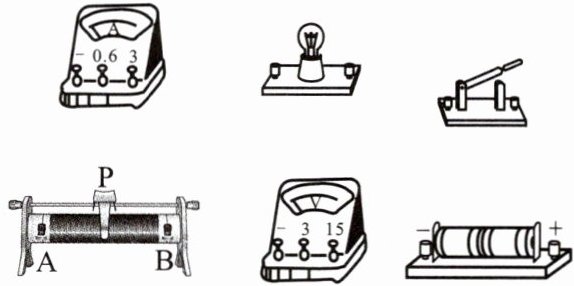

13.[新考法·分析论证]如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.8 A；并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
(1)按要求连接实物图。
(2)连接电路时开关应处于
(3)滑片P向左移动时，电流表示数变
(4)某同学连接电路时马虎大意，闭合开关后发现电流表指针满偏后继续向右偏，其原因是
(1)按要求连接实物图。
(2)连接电路时开关应处于
断开
状态，变阻器的滑片应处于A
端（选填“A”或“B”）。(3)滑片P向左移动时，电流表示数变
小
，灯泡亮度变暗
（选填“变亮”“变暗”或“不变”）。(4)某同学连接电路时马虎大意，闭合开关后发现电流表指针满偏后继续向右偏，其原因是
闭合开关前滑动变阻器的滑片没有调到电阻最大位置(或电流表所选量程偏小)
；而电压表指针向左边无刻度的方向偏转，其原因是电压表的正负接线柱接反了
。答案

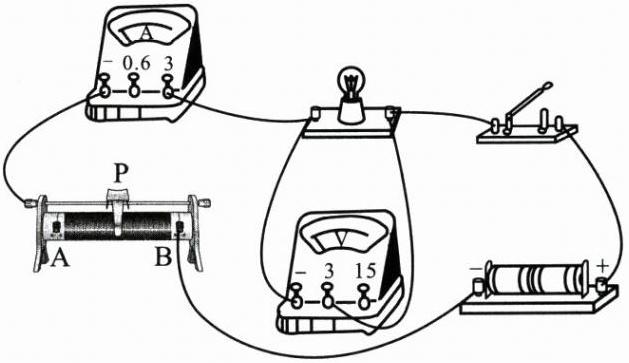

13.(1)
(2)断开 A
(3)小 变暗
(4)闭合开关前滑动变阻器的滑片没有调到电阻最大位置(或电流表所选量程偏小) 电压表的正负接线柱接反了
[解析](1)根据题意,电路中的电流约为 0.8 A,因此电流表应采用 0～3 A 量程并与灯泡串联,电源由两节干电池组成,因此电压表应采用 0～3 V 量程并与灯泡并联,滑动变阻器串联在电路中,一上一下各选一接线柱,由滑片向右滑动时灯泡变亮可知,电路中的电阻变小,即下面应采用右下接线柱,如答案图所示。(2)为保护电路,在连接电路的过程中,开关应处于断开状态,滑动变阻器的滑片应滑至最大阻值处,由答图可知,应滑至 A 端。(3)滑动滑动变阻器使用的右侧下方接线柱,滑片 P 向左移动时,滑动变阻器接入电路中的电阻变大,电流表示数变小,灯泡变暗。(4)某同学连接电路时马虎大意,闭合开关后发现电流表指针达到满偏后继续向右偏,说明闭合开关前滑动变阻器的滑片没有调到电阻最大位置,或电路中的电流超过了电流表的量程,说明电流表所选量程偏小;电压表指针反偏,说明电压表的正负接线柱接反了。
解析
【分析】
要解决本题，需掌握电学实验的基本操作规范，以及电流表、电压表、滑动变阻器的正确使用方法：(1)连接实物图时，根据电流大小选电流表量程，电源电压选电压表量程，滑动变阻器需按“一上一下”接线，结合滑片移动对灯泡亮度的要求确定接线柱；(2)连接电路时，开关断开、滑片在最大阻值处是为保护电路；(3)滑动变阻器通过改变接入电阻改变电流，进而影响灯泡亮度；(4)电表指针异常需结合量程、接线柱接法分析原因。
【解析】
(1) 电路电流约0.8A，因此电流表选用0~3A量程，与灯泡串联；电源为两节干电池，总电压3V，电压表选用0~3V量程，并联在灯泡两端；滑动变阻器串联接入电路，要求滑片向右滑动时灯泡变亮，说明电路电阻变小，故滑动变阻器接右下接线柱（B端下接线柱），连接实物图如参考答案所示。
(2) 连接电路时，为防止短路损坏元件，开关应处于断开状态；滑动变阻器滑片需置于最大阻值处，本题中滑动变阻器接右下接线柱，最大阻值在A端，故滑片应处于A端。
(3) 滑片P向左移动时，滑动变阻器接入电路的电阻丝长度增加，电阻变大，电路电流变小，电流表示数变小；灯泡实际功率随电流减小而减小，故亮度变暗。
(4) 电流表指针满偏后继续右偏，原因可能是闭合开关前滑动变阻器滑片未调至最大阻值处（电路电流过大），或电流表所选量程偏小；电压表指针向无刻度方向偏转，原因是电压表正负接线柱接反了。
【答案】
(1) (2) 断开；A (3) 小；变暗 (4) 闭合开关前滑动变阻器的滑片没有调到电阻最大位置（或电流表所选量程偏小）；电压表的正负接线柱接反了
【知识点】
滑动变阻器的使用；电流表的使用；电压表的使用
【点评】
本题考查初中电学实验的基础操作与核心仪器使用，涵盖电路连接规范、滑动变阻器调节、电表故障分析等知识点，是电学部分的重点基础题型，需熟练掌握实验操作规则。
【难度系数】
0.6
要解决本题，需掌握电学实验的基本操作规范，以及电流表、电压表、滑动变阻器的正确使用方法：(1)连接实物图时，根据电流大小选电流表量程，电源电压选电压表量程，滑动变阻器需按“一上一下”接线，结合滑片移动对灯泡亮度的要求确定接线柱；(2)连接电路时，开关断开、滑片在最大阻值处是为保护电路；(3)滑动变阻器通过改变接入电阻改变电流，进而影响灯泡亮度；(4)电表指针异常需结合量程、接线柱接法分析原因。
【解析】
(1) 电路电流约0.8A，因此电流表选用0~3A量程，与灯泡串联；电源为两节干电池，总电压3V，电压表选用0~3V量程，并联在灯泡两端；滑动变阻器串联接入电路，要求滑片向右滑动时灯泡变亮，说明电路电阻变小，故滑动变阻器接右下接线柱（B端下接线柱），连接实物图如参考答案所示。
(2) 连接电路时，为防止短路损坏元件，开关应处于断开状态；滑动变阻器滑片需置于最大阻值处，本题中滑动变阻器接右下接线柱，最大阻值在A端，故滑片应处于A端。
(3) 滑片P向左移动时，滑动变阻器接入电路的电阻丝长度增加，电阻变大，电路电流变小，电流表示数变小；灯泡实际功率随电流减小而减小，故亮度变暗。
(4) 电流表指针满偏后继续右偏，原因可能是闭合开关前滑动变阻器滑片未调至最大阻值处（电路电流过大），或电流表所选量程偏小；电压表指针向无刻度方向偏转，原因是电压表正负接线柱接反了。
【答案】
(1)
(2) 断开；A (3) 小；变暗 (4) 闭合开关前滑动变阻器的滑片没有调到电阻最大位置（或电流表所选量程偏小）；电压表的正负接线柱接反了【知识点】
滑动变阻器的使用；电流表的使用；电压表的使用
【点评】
本题考查初中电学实验的基础操作与核心仪器使用，涵盖电路连接规范、滑动变阻器调节、电表故障分析等知识点，是电学部分的重点基础题型，需熟练掌握实验操作规则。
【难度系数】
0.6

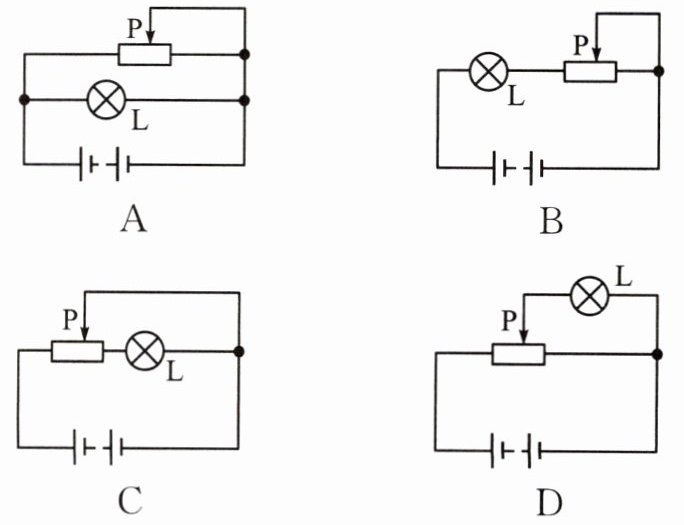

14.图中所示的各电路中，同种元件的参数均相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是（
D
）答案
14.D
[解析]题图 A 中滑动变阻器与灯泡并联,当滑片 P滑到左端时,会引起电源短路,所以 A 选项不符合题意;题图 B 中滑动变阻器与灯泡串联,当滑片 P 左右滑动时,只能改变灯泡亮度,不能使灯泡熄灭,所以 B 选项不符合题意;题图 C 中滑动变阻器与灯泡串联,滑片 P 使灯泡处于短路状态,无论怎样滑动滑片灯泡都不亮,所以 C 选项不符合题意;题图 D 中滑动变阻器与灯泡并联,当滑片 P 滑到右端时,会引起灯泡短路,实现灯泡由亮到灭,所以 D 选项符合题意。
[解析]题图 A 中滑动变阻器与灯泡并联,当滑片 P滑到左端时,会引起电源短路,所以 A 选项不符合题意;题图 B 中滑动变阻器与灯泡串联,当滑片 P 左右滑动时,只能改变灯泡亮度,不能使灯泡熄灭,所以 B 选项不符合题意;题图 C 中滑动变阻器与灯泡串联,滑片 P 使灯泡处于短路状态,无论怎样滑动滑片灯泡都不亮,所以 C 选项不符合题意;题图 D 中滑动变阻器与灯泡并联,当滑片 P 滑到右端时,会引起灯泡短路,实现灯泡由亮到灭,所以 D 选项符合题意。
解析
【分析】要判断哪个电路能让电灯从亮到熄灭，需分析各电路中滑动变阻器与灯泡的连接方式，以及滑片移动时对灯泡工作状态的影响，同时要注意电路短路（电源短路或用电器短路）的情况，逐一排除不符合要求的选项。
【解析】
选项A：滑动变阻器与灯泡并联，当滑片P滑到左端时，滑动变阻器接入电阻为0，会直接连通电源两极，造成电源短路，不符合要求，排除A。
选项B：滑动变阻器与灯泡串联，滑片移动时，仅能改变电路总电阻，从而改变灯泡亮度，但电路始终为通路，灯泡不会熄灭，排除B。
选项C：滑动变阻器与灯泡串联，无论滑片如何移动，灯泡始终处于被短路的状态，无法实现从亮到熄灭，排除C。
选项D：滑动变阻器与灯泡并联，当滑片P在最左端时，滑动变阻器接入电阻最大，灯泡正常发光；滑片向右移动时，滑动变阻器接入电阻减小，当滑片滑到最右端时，灯泡所在支路被短路，灯泡熄灭，可实现从亮到熄灭，符合要求。
【答案】D
【知识点】滑动变阻器的使用、电路的短路、串并联电路特点
【点评】本题考查滑动变阻器在电路中的调节作用，需结合串并联电路特点分析滑片移动时的电路变化，易错点是误判短路类型，属于基础电路分析题。
【难度系数】0.5
【解析】
选项A：滑动变阻器与灯泡并联，当滑片P滑到左端时，滑动变阻器接入电阻为0，会直接连通电源两极，造成电源短路，不符合要求，排除A。
选项B：滑动变阻器与灯泡串联，滑片移动时，仅能改变电路总电阻，从而改变灯泡亮度，但电路始终为通路，灯泡不会熄灭，排除B。
选项C：滑动变阻器与灯泡串联，无论滑片如何移动，灯泡始终处于被短路的状态，无法实现从亮到熄灭，排除C。
选项D：滑动变阻器与灯泡并联，当滑片P在最左端时，滑动变阻器接入电阻最大，灯泡正常发光；滑片向右移动时，滑动变阻器接入电阻减小，当滑片滑到最右端时，灯泡所在支路被短路，灯泡熄灭，可实现从亮到熄灭，符合要求。
【答案】D
【知识点】滑动变阻器的使用、电路的短路、串并联电路特点
【点评】本题考查滑动变阻器在电路中的调节作用，需结合串并联电路特点分析滑片移动时的电路变化，易错点是误判短路类型，属于基础电路分析题。
【难度系数】0.5
