跟踪训练1 关于如图所示电路的判断，正确的是()

A.只闭合开关$\mathrm{S}_{1}$时，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
B.只闭合开关$\mathrm{S}_{2}$时，灯泡$\mathrm{L}_{2}$、$\mathrm{L}_{3}$并联
C.只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，灯泡$\mathrm{L}_{2}$、$\mathrm{L}_{3}$串联
D.闭合所有开关时，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，$\mathrm{L}_{3}$被短路

跟踪训练1. D 解析 只闭合开关$\mathrm{S}_{1}$时，电流从电源正极流出后，依次通过$\mathrm{L}_{3}\to$$\mathrm{S}_{1}\to\mathrm{L}_{1}$后回到电源负极，所以灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{3}$串联，A错误。只闭合开关$\mathrm{S}_{2}$时，电流从电源正极流出后，依次通过$\mathrm{L}_{3}\to\mathrm{S}_{2}\to\mathrm{L}_{2}$后回到电源负极，所以灯泡$\mathrm{L}_{2}$、$\mathrm{L}_{3}$串联，B错误。只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{3}$被短路，只有$\mathrm{L}_{2}$接入电路，C错误。闭合所有开关时，$\mathrm{L}_{3}$被短路，电流从电源正极流出后分成两支，一支通过$\mathrm{L}_{2}$，另一支通过$\mathrm{L}_{1}$，所以灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，D正确。

二、串、并联电路的设计
解决设计电路问题最常用的方法。

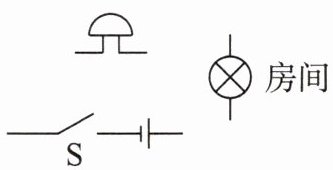

跟踪训练2 如图所示，某学校物理创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元器件。
A 房门 B

跟踪训练2. 如图所示 解析 从电源正极依次串联灯泡、电铃以及开关回到电源负极，然后将细导线AB并联在电铃两端。

1. 如图所示的电路中，当开关S闭合时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$组成的电路为并联电路的是（）

1. B

2. 如图所示，盒子面板上有两个灯泡和一个开关，电源和连接它们的导线在盒子内部。某同学采用下列方案去判断两个灯泡的连接方式：①闭合开关，灯泡一个亮，一个暗，则两个灯泡并联；②闭合开关，两个灯泡同时亮，断开开关，两个灯泡同时灭，则两个灯泡可能并联；③拧下其中一个灯泡，另一个灯泡仍然亮，则两个灯泡并联。该同学判断正确的是()

A.只有①
B.只有②
C.②③
D.①③

2. C

3. 小强同学对身边一些电路的工作情况进行观察分析得出以下判断，其中不正确的是()

A.抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯可以同时工作或单独工作，它们是并联的
D.一般家庭中都要安装几个照明灯和其他用电器，使用时互不影响，它们是并联的

3. B
