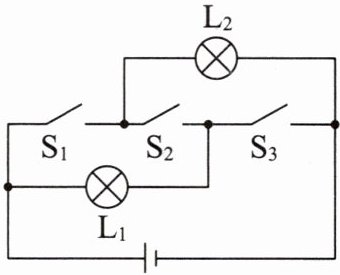

4. 如图所示的电路，各元件完好，导线连接稳固，下列说法错误的是（）

A.只闭合$S_2$，灯泡$L_1$、$L_2$串联
B.只闭合$S_1$、$S_3$，灯泡$L_1$、$L_2$并联
C.同时闭合$S_1$、$S_2$、$S_3$，灯泡$L_1$、$L_2$都不发光
D.只闭合$S_1$、$S_2$，灯泡$L_1$、$L_2$都发光

4. D

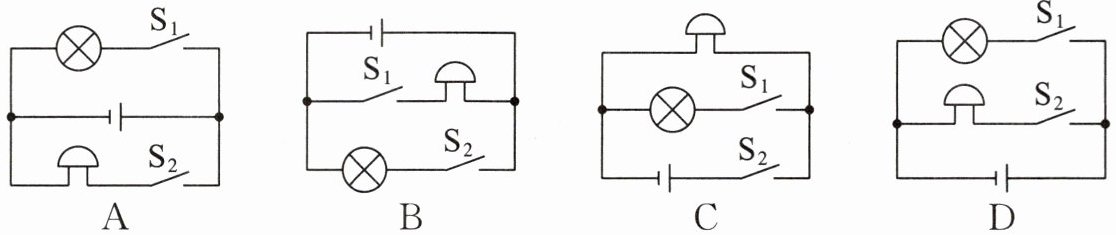

5.(2025·福建中考)小闽为康养中心的老人设计服务信号电路图,灯亮表示提醒卫生服务,电铃响表示呼叫医疗服务。下列设计的电路图中不符合要求的是()

5. C

6.(2024·四川自贡中考)在如图所示的电路图中，闭合开关S₁、S₃，断开开关S₂，则小灯泡L₁、L₂是（选填“串”或“并”）联的；若同时闭合开关S₁、S₂、S₃，则会造成电路。

6. 并 短路

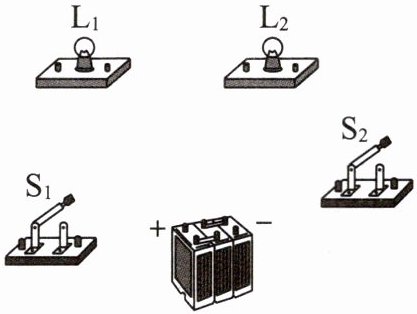

7. 如图所示，画出电路图并连接实物图。电路要求：

(1)$\mathrm{L}_1$与$\mathrm{L}_2$组成并联电路；
(2)$\mathrm{S}_1$控制$\mathrm{L}_1$，$\mathrm{S}_2$同时控制$\mathrm{L}_1$与$\mathrm{L}_2$。

7. 如图所示，电路图见，实物连接图见

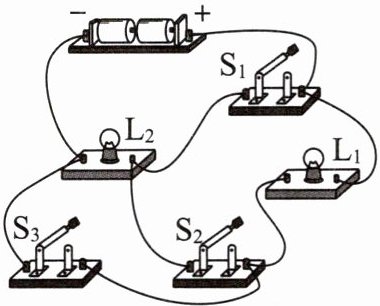

8. 在连接串联电路的实验中，实验电路如图所示。
(1)在连接电路时，开关应该处于状态。
(2)连接好电路，闭合开关S，小惠发现两个灯泡都不亮，她用手按一下灯泡$\mathrm{L}_1$，仍然都不亮，按一下灯泡$\mathrm{L}_2$，两灯都亮，松手后两灯又都不亮，则故障可能是（选填“$\mathrm{L}_1$灯丝断了”“$\mathrm{L}_2$灯丝断了”“$\mathrm{L}_1$短路”或“$\mathrm{L}_2$与灯座接触不良”）。
(3)排除故障后，闭合开关，两灯同时亮，断开开关，两灯同时灭；将开关S分别换接到$\mathrm{L}_1$和$\mathrm{L}_2$之间、$\mathrm{L}_1$和电池正极之间，观察到同样的现象。这样操作的目的是探究。

8. (1) 断开
(2) $\mathrm{L}_2$ 与灯座接触不良
(3) 在串联电路中开关的作用与位置是否有关
