12. 在装有额定电流为20A的保险丝的家庭电路中,已装有“220V 100W”的电视机2台,“220V 125W”的电冰箱1台,“220V 800W”的电饭锅1个,“220V 225W”的洗衣机1台,“220V 20W”的节能灯8盏,“220V 1000W”的空调2台。
(1)在电路中最多还能安装多大功率的用电器?
(2)若因电路出现故障,保险丝不慎熔断了。现检修好电路后,手边只有额定电流为10A的保险丝,应该怎么办?

(1)890W；
(2)见解析。
【解析】
(1)电路允许的总功率P₁=UI=220V×20A=4400W，现有用电器的总功率P₂=100W×2+125W+800W+225W+20W×8+1000W×2=3510W，电路还能接入用电器的功率P=P₁-P₂=4400W-3510W=890W。
(2)并联电路干路电流等于各支路电流之和，可以用两根额定电流为10A的保险丝并联接入家庭电路。

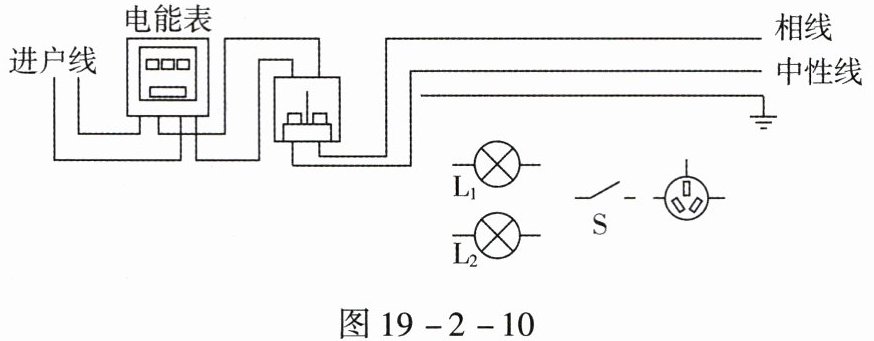

13. 从生活走进物理,图19-2-10所示为小明家的部分电路。

(1)小明家里的开关S可以同时控制灯泡$L_1$和$L_2,$请用笔画线表示导线,将图中两盏灯泡、开关和插座接入电路。
(2)小明爸爸在家安装插座时,为辨别相线和中性线,用测电笔分别接触两根导线,若氖管发光,说明此时接触的是______线。
(3)小明妈妈做饭时,空气开关跳闸,造成这种现象的原因可能是______或______。

(1)如图答19-2-3所示

(2)相
(3)短路 用电器的总功率过大

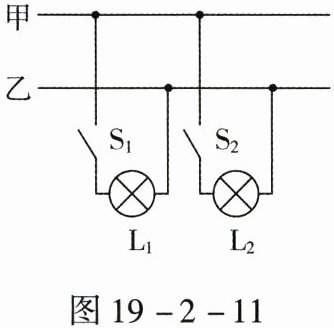

1. (2023,营口)家庭电路的部分电路图如图19-2-11所示(电路连接正确)。根据电路图可以判断甲、乙两根进户线中是相线。只闭合开关$S_1,$灯$L_1$正常发光,再闭合开关$S_2,$灯$L_1$马上熄灭,故故障原因可能是灯$L_2$(选填“短路”或“断路”)。

甲 短路
