2025年学习质量监测九年级物理全一册人教版第118页答案
8. (2023,天津)如图19-2-6所示电路,开关闭合后,灯不发光。用测电笔接触a、b、c三处,氖管都发光；接触d处,氖管不发光,则故障可能是(
D
)。

A.灯丝断了
B.灯短路了
C.开关处断路
D.c、d间断路

答案

D 【解析】灯丝断了，则c、d处不能与相线连接，用测电笔接触c、d处，氖管均不发光，选项A不符合题意；灯短路了，则a、b、c、d处都与相线连接，用测电笔接触a、b、c、d处，氖管都发光，选项B不符合题意；开关处断路，则用测电笔接触b、c、d处，氖管都不发光，选项C不符合题意；c、d间断路，则a、b、c处都与相线连接，用测电笔接触a、b、c处，氖管都发光，d处不能与相线连接，用测电笔接触d处，氖管不发光，选项D符合题意。

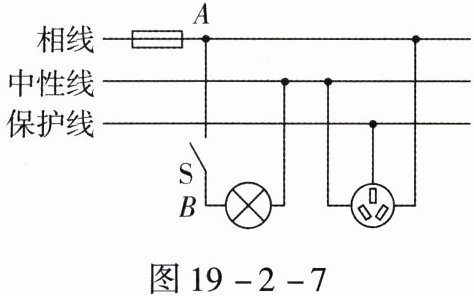

9. 图19-2-7所示的是某家庭电路的一部分,下列说法正确的是(
B
)。

A.电冰箱接入三孔插座后其外壳与中性线相连
B.断开开关S时,用测电笔接触A点氖管发光,接触B点氖管不会发光
C.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路
D.保险丝烧断后可用铜丝代替

答案

B 【解析】电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，选项A错误；断开开关S时，A点在相线上，用测电笔接触A点氖管发光，由于开关断开，B点与相线断开，接触B点时氖管不会发光，选项B正确；若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，若电灯短路，会造成干路中的电流过大，保险丝会熔断，选项C错误；当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高，铜丝不会熔断，就起不到保护作用了，选项D错误。

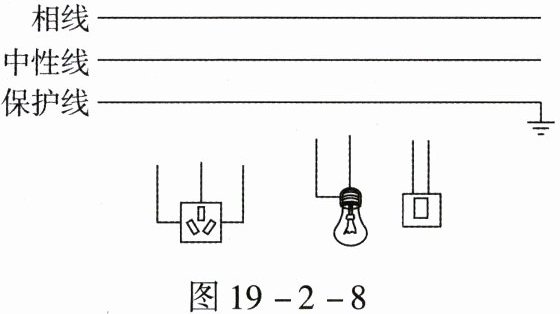

10. 在图19-2-8中完成电路的连接,使其满足家庭电路中安全用电的要求,其中按钮式开关控制电灯。

答案


如图答19-2-1所示。
【解析】在家庭电路中，三孔插座左边插孔接中性线，右边插孔接相线，中间插孔接保护线；开关控制电灯，用导线将灯泡和开关串联，为了用电安全，开关的一端应该接相线，灯泡的一端应该接中性线。
图答1921

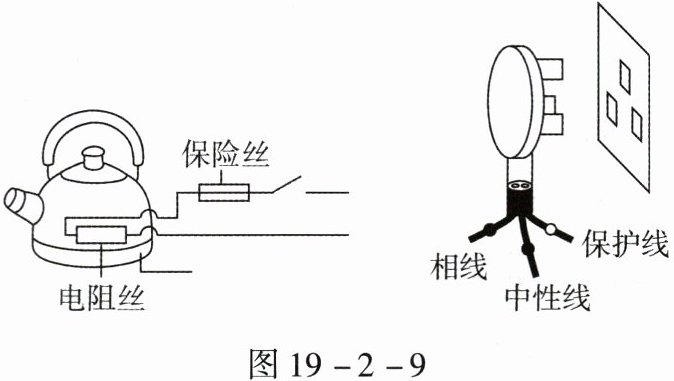

11. 图19-2-9是电热水壶工作的示意图,请用笔画线表示导线,将电热水壶的三条接线按照安全用电的要求对应连接好。

答案


如图答19-2-2所示。
中性线图答1922
