2025年思维新观察九年级物理上册人教版第113页答案

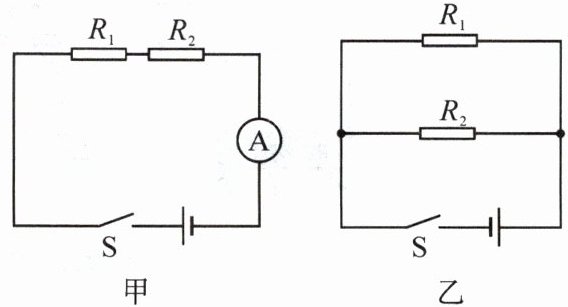

1. 已知$R_{1}= 2Ω$,$R_{2}= 3Ω$,某同学分别按照图甲和图乙两种方式将电阻连接在一起,若甲乙电源电压相等,则闭合开关S,()

A. 图甲中$R_{1}与R_{2}的电功率比P_{1}:P_{2}= 3:2$
B. 图乙中$R_{1}与R_{2}的电功率比P_{1}:P_{2}= 2:3$
C. 图甲与图乙的总功率比$P_{甲}:P_{乙}= 6:25$
D. 图甲与图乙的总功率比$P_{甲}:P_{乙}= 25:6$

答案

2. (天水中考)如图所示电路,电源电压保持不变,电阻$R_{1}与R_{2}的阻值之比为2:3$。开关S断开时,$R_{1}与R_{2}$的电功率之比为______；开关S闭合前后,电压表两次的示数之比为______。

答案

$ 2:3 $ $ 2:5 $

3. (2024·巴中)如图所示电路,电源电压不变,闭合开关S,电压表$V_{1}$、$V_{2}示数之比为2:3$。下列说法正确的是()

A. 通过$R_{1}$、$R_{2}的电流之比I_{1}:I_{2}= 1:2$
B. $R_{1}$、$R_{2}两端的电压之比U_{1}:U_{2}= 2:1$
C. 相同时间$R_{1}$、$R_{2}消耗电功之比W_{1}:W_{2}= 1:2$
D. $R_{1}$、$R_{2}的电功率之比P_{1}:P_{2}= 2:1$

答案

4. 如图,电阻$R_{1}= 3Ω$,$R_{2}= 4Ω$,开关闭合后,两个电流表都有示数,则电流表$A_{1}$、$A_{2}$的示数之比和两个电阻消耗的电功率之比分别为()

A. $7:3$ $4:3$
B. $7:3$ $3:4$
C. $7:4$ $4:3$
D. $7:4$ $3:4$

答案

5. 在如图所示的电路中,电源电压保持不变,当开关S由断开到闭合,电流表两次示数之比是$1:5$。闭合开关S后,$R_{1}与R_{2}$的阻值之比和电功率之比分别是()

A. $4:1$ $1:4$
B. $1:4$ $4:1$
C. $1:5$ $5:1$
D. $5:1$ $1:5$

答案

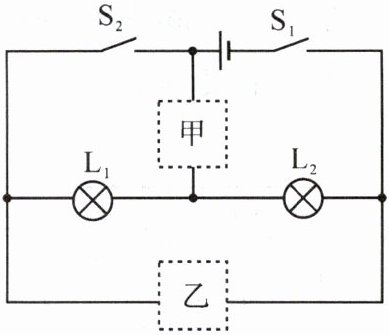

6. (齐齐哈尔中考)如图所示,甲、乙是连接实验室常用电流表或电压表的位置,电源电压恒定。在甲、乙位置分别接入某种电表,闭合开关$S_{1}$、$S_{2}$,两灯均发光,甲、乙两个电表示数之比为$1:5$；断开$S_{1}$、$S_{2}$,在甲、乙位置分别接入另一种电表,然后再只闭合开关$S_{1}$,两灯均发光,则此时甲、乙两电表示数之比为______,灯泡$L_{1}与L_{2}$的电功率之比为______。(忽略温度对灯丝电阻的影响)

答案

$ 5:4 $ $ 4:1 $

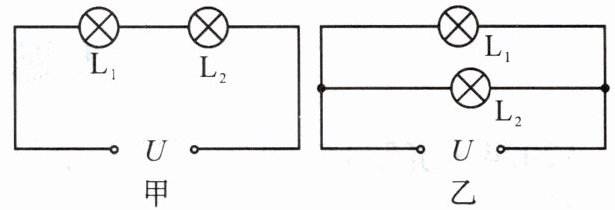

7. 如图所示,将灯$L_{1}$、$L_{2}$按图甲、乙两种方式接在电压均为U的两个电路中,在甲图中灯$L_{1}的功率为4W$,在乙图中灯$L_{1}的功率为25W$。设灯丝电阻不变。求：
(1)甲、乙两图中灯$L_{1}$两端的电压之比是______；
(2)$L_{1}$、$L_{2}$两灯灯丝电阻之比是______；
(3)甲图中灯$L_{1}$、$L_{2}$的功率之比是______；
(4)乙图中灯$L_{1}$、$L_{2}$的功率之比是______；
(5)甲乙两图电路消耗的总功率之比是______。

答案

(1) $ 2:5 $ (2) $ 2:3 $ (3) $ 2:3 $ (4) $ 3:2 $ (5) $ 6:25 $
