1. 电路
电路:把____、____、____用____连接起来组成的电流路径叫作电路。
说明:一个完整的电路必须有电源、用电器、开关、导线等基本元件。
各部分元件在电路中的作用:
(1) 电源:提供____的装置。
(2) 导线:连接各电路元件的导体,是电流的通道。
(3) 用电器:利用电流来工作的设备;在用电器工作时,将电能转化成其他形式的能。
(4) 开关:控制电路的____。

电源 用电器 开关 导线 (1) 电能 (4) 通断

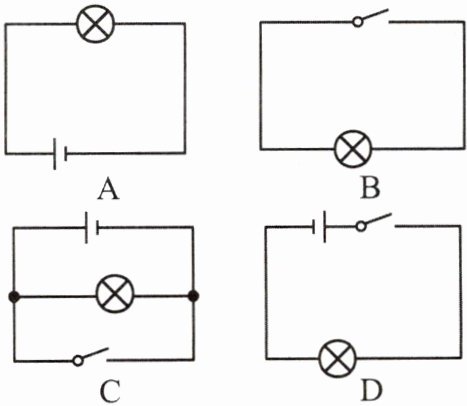

例 下列电路完整且连接合理的是()

解:判断电路是否正确,不仅要判断是否包括基本的电路元件,同时还应分析电路的状态,特别应注意避免短路。故选 D。

D

2. 电路的三种状态
三种状态:____、____和____。
通路:也叫闭合电路,即处处连通的电路。
开路:也叫断路,即某处断开的电路。
短路:电流不通过用电器,直接用导线将电源正负极相连的电路。
注意:短路会由于电流过大而损坏电源,甚至引起火灾,必须防止电源短路。

通路 开路(或断路) 短路

1. 画出下列元件符号。
导线:____;导线交叉不相连:____;导线交叉相连接:____;开关:____;灯泡:____;电铃:____;电池、电池组:____、____;电动机:____。

导线：—；导线交叉不相连：┼（交叉处无黑点）；导线交叉相连接：┼（交叉处有黑点）；开关：┌┐（类似一个可控制的闸刀形状）；灯泡：〇中加×；电铃：类似一个铃铛形状；电池：长竖线和短竖线（长正短负）；电池组：多个电池符号串联；电动机：〇中加“M”。

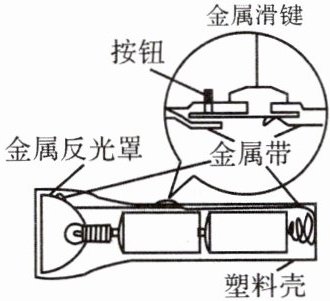

2. 下图是手电筒的结构示意图,请在下面虚线框中画出其相应的电路图。

```
┌───────┐
│ ┌───┐ │
│ │ + ├───┐
│ └───┘ │ │
├───┬───┬───┼───
│ │ │ │ │
│ │ │ │ │
│ │ │ │ │
├───┴───┴───┼───
│ ┌───┐ │
│ │ - ├───┘
│ └───┘ │
└───────┘
(电源：两节干电池串联 开关：按钮 用电器：灯泡)
```
（更标准的电路图：用标准的电源（两节电池串联）、开关、灯泡符号，按照电流路径连接，电源正极→开关→灯泡→电源负极）
（注：由于平台对电路图绘制格式有限制，更准确的是用线段表示导线，电池符号（两节串联）、开关符号（可用普通开关符号表示按钮开关功能）、灯泡符号依次连接）
标准电路图：
```
┌───────┐
│ ┌───┐ │
│ │ + ├───┤ 开关
│ └───┘ │
├───┬─────┼───
│ │ │ │
│ │ │ │
│ │ │ │
├───┴─────┼───
│ ┌───┐ │
│ │ - ├───┤ 灯泡
│ └───┘ │
└───────┘
```
（这里“+”“ - ”表示电池正负极，实际画电池符号，开关和灯泡用标准符号）
简单表示为：
（电源（两节串联））—（开关）—（灯泡） （用线段连接，形成闭合回路）
