6. [2025合肥期末]条形磁体的B端与通电螺线管的左端相对，二者间的磁感线分布如图所示，小磁针静止。下列判断正确的是 （
A.条形磁体的A端为S极
B.小磁针的b端为N极
C.电源的d端为负极
D.通电螺线管内部的磁场方向向左
C
）A.条形磁体的A端为S极
B.小磁针的b端为N极
C.电源的d端为负极
D.通电螺线管内部的磁场方向向左
答案
C
解析
【分析】
要解决这道题，需结合磁感线特点、安培定则、磁场方向的规律逐步分析：
1. 首先利用磁感线的基本规律：磁体外部的磁感线从N极出发，回到S极，图中条形磁体B端和通电螺线管左端的磁感线都指向这两个端，说明二者都是S极（磁感线进入S极），属于同名磁极，磁感线相互排斥，符合图示分布。
2. 接着判断条形磁体的磁极：B端为S极，则A端为N极，可排除选项A。
3. 再判断螺线管的磁极与电源正负极：螺线管左端为S极，右端为N极；根据安培定则（右手螺旋定则），右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流的环绕方向，由此可知电流从螺线管左端流入、右端流出，因此电源的c端为正极，d端为负极，对应选项C。
4. 然后分析小磁针的指向：螺线管外部的磁场方向从N极（右端）指向S极（左端），因此螺线管上方的磁场方向向左，小磁针静止时N极指向磁场方向，即a端为N极，b端为S极，可排除选项B。
5. 最后判断螺线管内部磁场方向：通电螺线管内部的磁场方向从S极指向N极，即向右，可排除选项D。
【解析】
1. 磁感线规律应用：磁体外部磁感线从N极出发回到S极，图中磁感线指向条形磁体B端和螺线管左端，说明二者均为S极，为同名磁极，磁感线相互排斥，符合图示。
2. 条形磁体磁极判断：B端为S极，故A端为N极，选项A错误。
3. 螺线管磁极与电源正负极：螺线管左端为S极，右端为N极；根据安培定则，右手握螺线管，大拇指指向右端（N极），四指弯曲方向为电流方向，可知电流从螺线管左端流入、右端流出，因此电源的c端为正极，d端为负极，选项C正确。
4. 小磁针指向判断：螺线管外部磁场从N极（右端）指向S极（左端），上方磁场方向向左，小磁针静止时N极指向磁场方向，即a端为N极，b端为S极，选项B错误。
5. 螺线管内部磁场方向：通电螺线管内部磁场从S极指向N极，方向向右，选项D错误。
【答案】
C
【知识点】
磁感线、安培定则、磁场方向
【点评】
本题综合考查磁感线特点、安培定则的应用，需熟练掌握磁体磁极判断、电流与磁极的关系及磁场方向规律，是电磁学基础题型，注重对核心知识点的综合运用。
【难度系数】
0.5
要解决这道题，需结合磁感线特点、安培定则、磁场方向的规律逐步分析：
1. 首先利用磁感线的基本规律：磁体外部的磁感线从N极出发，回到S极，图中条形磁体B端和通电螺线管左端的磁感线都指向这两个端，说明二者都是S极（磁感线进入S极），属于同名磁极，磁感线相互排斥，符合图示分布。
2. 接着判断条形磁体的磁极：B端为S极，则A端为N极，可排除选项A。
3. 再判断螺线管的磁极与电源正负极：螺线管左端为S极，右端为N极；根据安培定则（右手螺旋定则），右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流的环绕方向，由此可知电流从螺线管左端流入、右端流出，因此电源的c端为正极，d端为负极，对应选项C。
4. 然后分析小磁针的指向：螺线管外部的磁场方向从N极（右端）指向S极（左端），因此螺线管上方的磁场方向向左，小磁针静止时N极指向磁场方向，即a端为N极，b端为S极，可排除选项B。
5. 最后判断螺线管内部磁场方向：通电螺线管内部的磁场方向从S极指向N极，即向右，可排除选项D。
【解析】
1. 磁感线规律应用：磁体外部磁感线从N极出发回到S极，图中磁感线指向条形磁体B端和螺线管左端，说明二者均为S极，为同名磁极，磁感线相互排斥，符合图示。
2. 条形磁体磁极判断：B端为S极，故A端为N极，选项A错误。
3. 螺线管磁极与电源正负极：螺线管左端为S极，右端为N极；根据安培定则，右手握螺线管，大拇指指向右端（N极），四指弯曲方向为电流方向，可知电流从螺线管左端流入、右端流出，因此电源的c端为正极，d端为负极，选项C正确。
4. 小磁针指向判断：螺线管外部磁场从N极（右端）指向S极（左端），上方磁场方向向左，小磁针静止时N极指向磁场方向，即a端为N极，b端为S极，选项B错误。
5. 螺线管内部磁场方向：通电螺线管内部磁场从S极指向N极，方向向右，选项D错误。
【答案】
C
【知识点】
磁感线、安培定则、磁场方向
【点评】
本题综合考查磁感线特点、安培定则的应用，需熟练掌握磁体磁极判断、电流与磁极的关系及磁场方向规律，是电磁学基础题型，注重对核心知识点的综合运用。
【难度系数】
0.5

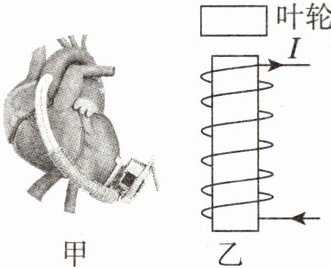

7. [2026合肥模拟改编]全磁悬浮“人工心脏”已研发成功，其核心部件是一个带有叶轮的泵，通电后叶轮可高速旋转，带动血液流动。图乙是叶轮悬浮原理简化图，元元同学思考后发现：螺线管通电后，周围存在
磁场
，叶轮受斥力悬浮，叶轮下端的磁极是N
极。答案
磁场；N
解析
【分析】
要解决本题，需掌握通电螺线管的性质、安培定则及磁极间的相互作用规律：首先，通电螺线管周围存在磁场；其次，利用安培定则判断螺线管的磁极，再根据“同名磁极相互排斥”的斥力条件，推导叶轮下端的磁极。
【解析】
1. 通电螺线管的特性：电流的磁效应使通电螺线管周围和磁体一样，存在磁场，因此第一个空填“磁场”。
2. 判断螺线管的磁极：根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的N极。由图乙可知，电流从螺线管下端流入、上端流出，结合绕线方式，右手握住螺线管时，四指顺着电流方向弯曲，大拇指指向螺线管上端，故螺线管上端为N极。
3. 确定叶轮下端的磁极：叶轮受斥力悬浮，说明螺线管上端与叶轮下端是同名磁极，因此叶轮下端的磁极与螺线管上端相同，为N极。
【答案】
磁场；N
【知识点】
电流的磁效应；磁极间的相互作用；安培定则
【点评】
本题结合人工心脏的实际场景，考查基础电磁学知识，需学生熟练运用安培定则和磁极间的相互作用规律，属于中等难度的基础题。
【难度系数】
0.5
要解决本题，需掌握通电螺线管的性质、安培定则及磁极间的相互作用规律：首先，通电螺线管周围存在磁场；其次，利用安培定则判断螺线管的磁极，再根据“同名磁极相互排斥”的斥力条件，推导叶轮下端的磁极。
【解析】
1. 通电螺线管的特性：电流的磁效应使通电螺线管周围和磁体一样，存在磁场，因此第一个空填“磁场”。
2. 判断螺线管的磁极：根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的N极。由图乙可知，电流从螺线管下端流入、上端流出，结合绕线方式，右手握住螺线管时，四指顺着电流方向弯曲，大拇指指向螺线管上端，故螺线管上端为N极。
3. 确定叶轮下端的磁极：叶轮受斥力悬浮，说明螺线管上端与叶轮下端是同名磁极，因此叶轮下端的磁极与螺线管上端相同，为N极。
【答案】
磁场；N
【知识点】
电流的磁效应；磁极间的相互作用；安培定则
【点评】
本题结合人工心脏的实际场景，考查基础电磁学知识，需学生熟练运用安培定则和磁极间的相互作用规律，属于中等难度的基础题。
【难度系数】
0.5
8. 思维通法 根据如图所示的通电螺线管周围磁感线的方向可以确定通电螺线管的N极以及电源的正、负极。请将判断过程填写完整。
通电螺线管周围磁感线的方向
依据：磁体外部磁感线从
回到
通电螺线管的N极在
依据：
通电螺线管中电流方向
依据：回路闭合时，电源外部，电流的方向
是从电源的
电源的左端是
通电螺线管周围磁感线的方向
依据：磁体外部磁感线从
N
极出发，回到
S
极通电螺线管的N极在
右
端依据：
安培(或右手螺旋)
定则通电螺线管中电流方向
依据：回路闭合时，电源外部，电流的方向
是从电源的
正
极经过用电器流向负
极电源的左端是
正
极答案
N；S；右；安培(或右手螺旋)；正；负；正
解析
【分析】
本题考查通电螺线管的磁感线与安培定则的应用，解题思路为：先根据磁体外部磁感线的方向规律确定螺线管的N、S极；再利用安培定则判断螺线管中的电流方向；最后结合电源外部电流的流向规律，确定电源的正负极。
【解析】
1. 磁体外部磁感线的规律：磁体外部，磁感线从N极出发，回到S极。观察题图中磁感线的箭头方向，螺线管右端的磁感线向外延伸，左端的磁感线向内汇聚，因此通电螺线管的右端为N极，左端为S极。
2. 判断电流方向：根据安培定则（右手螺旋定则），用右手握住螺线管，大拇指指向螺线管的N极（右端），四指弯曲的方向即为螺线管中电流的方向，由此可知电流从螺线管的左端流入，右端流出。
3. 确定电源正负极：电源外部，电流从电源正极流出，经过用电器后回到电源负极。结合螺线管的电流流向，可知电流从电源左端流出，进入螺线管左端，从螺线管右端流回电源右端，因此电源的左端是正极。
【答案】
N；S；右；安培(或右手螺旋)；正；负；正
【知识点】
磁感线、安培定则、电源电流方向
【点评】
本题为电磁学基础题型，核心考查磁感线性质和安培定则的应用，只要牢记相关规律并结合图形分析，即可顺利解题，属于难度较低的基础题。
【难度系数】
0.3
本题考查通电螺线管的磁感线与安培定则的应用，解题思路为：先根据磁体外部磁感线的方向规律确定螺线管的N、S极；再利用安培定则判断螺线管中的电流方向；最后结合电源外部电流的流向规律，确定电源的正负极。
【解析】
1. 磁体外部磁感线的规律：磁体外部，磁感线从N极出发，回到S极。观察题图中磁感线的箭头方向，螺线管右端的磁感线向外延伸，左端的磁感线向内汇聚，因此通电螺线管的右端为N极，左端为S极。
2. 判断电流方向：根据安培定则（右手螺旋定则），用右手握住螺线管，大拇指指向螺线管的N极（右端），四指弯曲的方向即为螺线管中电流的方向，由此可知电流从螺线管的左端流入，右端流出。
3. 确定电源正负极：电源外部，电流从电源正极流出，经过用电器后回到电源负极。结合螺线管的电流流向，可知电流从电源左端流出，进入螺线管左端，从螺线管右端流回电源右端，因此电源的左端是正极。
【答案】
N；S；右；安培(或右手螺旋)；正；负；正
【知识点】
磁感线、安培定则、电源电流方向
【点评】
本题为电磁学基础题型，核心考查磁感线性质和安培定则的应用，只要牢记相关规律并结合图形分析，即可顺利解题，属于难度较低的基础题。
【难度系数】
0.3
9. [2026合肥模拟]一枚可以自由转动的小磁针在通电螺线管周围静止时如图所示。请用笔画线代替导线在图中的长方体铁芯上画出螺线管的绕法(不少于4匝),使之与电源形成通路。
答案
解：如图所示。
解析
【分析】要画出螺线管的绕法，需先根据小磁针指向判断磁场方向，再结合电源电流方向，利用安培定则确定绕线方式。步骤如下：1. 小磁针静止时N极指向为磁场方向，图中小磁针N极向左，说明螺线管下方磁场向左，而螺线管外部磁场从N极指向S极，因此螺线管右端为N极，左端为S极；2. 电源长端为正极，电流从正极流出，左导线电流向上，右导线电流向下；3. 根据安培定则，右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流环绕方向，据此确定绕线：从铁芯左端下方（接左导线，电流向上）开始，向上绕，沿铁芯向右依次绕制不少于4匝，右端向下引出接右导线。
【解析】1. 磁极判断：小磁针N极向左，说明小磁针所在处磁场向左，螺线管外部磁场由N极指向S极，故螺线管右端为N极，左端为S极；2. 电流方向：电源正极在左，电流从左导线向上流入螺线管，右导线电流向下流出；3. 绕线绘制：依据安培定则，右手握螺线管，大拇指指向右端（N极），四指弯曲方向为电流方向，因此绕线时，从铁芯左端下方接线处向上起绕，沿铁芯向右依次绕制，每匝环绕方向符合四指弯曲方向，总匝数不少于4匝，右端引出线接右导线。
【答案】解：如图所示。
【知识点】安培定则，电流的磁效应，螺线管绕线
【点评】本题结合小磁针指向、电源电流方向考查安培定则的应用，需学生掌握磁场方向与小磁针指向的关系，以及安培定则的操作方法，是电磁学的基础应用题型，能锻炼学生的逻辑推理和空间想象能力。
【难度系数】0.5
【解析】1. 磁极判断：小磁针N极向左，说明小磁针所在处磁场向左，螺线管外部磁场由N极指向S极，故螺线管右端为N极，左端为S极；2. 电流方向：电源正极在左，电流从左导线向上流入螺线管，右导线电流向下流出；3. 绕线绘制：依据安培定则，右手握螺线管，大拇指指向右端（N极），四指弯曲方向为电流方向，因此绕线时，从铁芯左端下方接线处向上起绕，沿铁芯向右依次绕制，每匝环绕方向符合四指弯曲方向，总匝数不少于4匝，右端引出线接右导线。
【答案】解：如图所示。
【知识点】安培定则，电流的磁效应，螺线管绕线
【点评】本题结合小磁针指向、电源电流方向考查安培定则的应用，需学生掌握磁场方向与小磁针指向的关系，以及安培定则的操作方法，是电磁学的基础应用题型，能锻炼学生的逻辑推理和空间想象能力。
【难度系数】0.5
10.如图所示，在进行奥斯特实验时，小明注意到置于通电直导线下方的小磁针的N极向纸内偏转。小明由此推测：若电子沿着水平方向向右平行地飞过小磁针上方时，小磁针也将发生偏转。请你说出小明推测的依据：
电子的定向移动形成电流，电流周围存在磁场
，你认为小磁针的N极会向纸外
（填“纸内”或“纸外”）偏转。答案
电子的定向移动形成电流，电流周围存在磁场；纸外
解析
【分析】
要解决该问题，需结合电流的形成、电流的磁效应及安培定则分析：首先，电子定向移动会形成电流，而电流周围存在磁场（奥斯特实验结论），这是小明推测的依据；其次，电子带负电，其定向移动方向与电流方向相反，可据此判断等效电流方向；最后，结合原奥斯特实验的磁场方向，通过安培定则判断电流反向时的磁场方向，进而确定小磁针偏转方向。
【解析】
1. 小明推测的依据：电子的定向移动会形成电流，而电流周围存在磁场（奥斯特实验证明了电流的磁效应），因此电子飞过小磁针上方时，等效电流产生的磁场会使小磁针偏转。
2. 等效电流方向：电子带负电荷，定向移动方向与电流方向相反，电子向右运动时，等效电流方向为向左。
3. 小磁针偏转方向：原奥斯特实验中，通电直导线电流向右时，导线下方小磁针N极向纸内偏转；根据安培定则，当电流方向变为向左时，导线下方的磁场方向与原磁场方向相反，因此小磁针N极会向纸外偏转。
【答案】
电子的定向移动形成电流，电流周围存在磁场；纸外
【知识点】
电流的磁效应、安培定则、电流方向的规定
【点评】
本题结合奥斯特实验，考查电流的形成、电流方向判断及安培定则的应用，需注意电子带负电，其运动方向与电流方向相反，是解题的关键易错点，整体为中等难度的综合应用类题目。
【难度系数】
0.5
要解决该问题，需结合电流的形成、电流的磁效应及安培定则分析：首先，电子定向移动会形成电流，而电流周围存在磁场（奥斯特实验结论），这是小明推测的依据；其次，电子带负电，其定向移动方向与电流方向相反，可据此判断等效电流方向；最后，结合原奥斯特实验的磁场方向，通过安培定则判断电流反向时的磁场方向，进而确定小磁针偏转方向。
【解析】
1. 小明推测的依据：电子的定向移动会形成电流，而电流周围存在磁场（奥斯特实验证明了电流的磁效应），因此电子飞过小磁针上方时，等效电流产生的磁场会使小磁针偏转。
2. 等效电流方向：电子带负电荷，定向移动方向与电流方向相反，电子向右运动时，等效电流方向为向左。
3. 小磁针偏转方向：原奥斯特实验中，通电直导线电流向右时，导线下方小磁针N极向纸内偏转；根据安培定则，当电流方向变为向左时，导线下方的磁场方向与原磁场方向相反，因此小磁针N极会向纸外偏转。
【答案】
电子的定向移动形成电流，电流周围存在磁场；纸外
【知识点】
电流的磁效应、安培定则、电流方向的规定
【点评】
本题结合奥斯特实验，考查电流的形成、电流方向判断及安培定则的应用，需注意电子带负电，其运动方向与电流方向相反，是解题的关键易错点，整体为中等难度的综合应用类题目。
【难度系数】
0.5

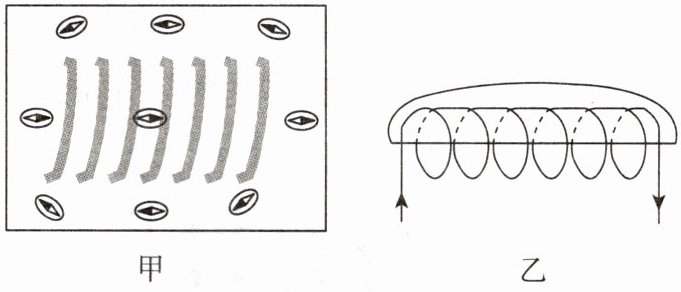

11. 能力训练·逻辑推理 小点探究通电螺线管的磁场分布，在实验的过程中，小点发现，螺线管内部的铁屑，在通电后也有规则地排列起来，这说明通电后，螺线管内部也有磁场，他想，通电螺线管内部的磁场方向是怎样的呢？于是他在通电螺线管的内部和周围放了一些小磁针，发现小磁针静止时，N极（磁针的黑端）的指向如图甲所示。
(1)通电螺线管内部磁场方向是由
(2)请在图乙中用箭头标出正确的磁感线方向。（螺线管外部及内部各标出一个箭头）
(1)通电螺线管内部磁场方向是由
南极
指向北极
。（均填“南极”或“北极”）(2)请在图乙中用箭头标出正确的磁感线方向。（螺线管外部及内部各标出一个箭头）
答案
(1)南极；北极
(2)如图所示。
解析
【分析】要解决本题，需明确两个核心知识点：一是小磁针静止时N极的指向等于该点的磁场方向；二是通电螺线管的磁场分布与条形磁体类似，外部磁感线从北极出发回到南极，内部磁感线从南极指向北极。解题时，先通过图甲内部小磁针的指向判断内部磁场方向，再依据磁感线分布规律标注图乙的磁感线方向。
【解析】
(1) 小磁针静止时，N极（黑端）的指向为该点的磁场方向。观察图甲，螺线管内部小磁针N极指向螺线管的右端（北极），因此通电螺线管内部磁场方向是由南极指向北极。
(2) 通电螺线管的磁感线：外部磁感线从北极出发，回到南极；内部磁感线从南极指向北极。据此在图乙中标注：螺线管内部磁感线箭头向右，外部上方磁感线箭头向左，具体如图所示。
【答案】
(1) 南极；北极
(2)
【知识点】
通电螺线管的磁场、磁感线
【点评】
本题考查通电螺线管的磁场方向判断，核心是利用小磁针指向与磁场方向的关系，以及磁感线的分布规律，属于基础应用类题目，难度适中。
【难度系数】
0.3
【解析】
(1) 小磁针静止时，N极（黑端）的指向为该点的磁场方向。观察图甲，螺线管内部小磁针N极指向螺线管的右端（北极），因此通电螺线管内部磁场方向是由南极指向北极。
(2) 通电螺线管的磁感线：外部磁感线从北极出发，回到南极；内部磁感线从南极指向北极。据此在图乙中标注：螺线管内部磁感线箭头向右，外部上方磁感线箭头向左，具体如图所示。
【答案】
(1) 南极；北极
(2)
【知识点】
通电螺线管的磁场、磁感线
【点评】
本题考查通电螺线管的磁场方向判断，核心是利用小磁针指向与磁场方向的关系，以及磁感线的分布规律，属于基础应用类题目，难度适中。
【难度系数】
