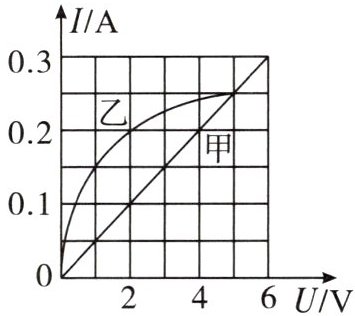

8. 右图是电阻器甲和乙的I-U图像，由图像可知下列判断不正确的是（
A.甲的电阻值是20 Ω
B.甲的电阻值大于乙的电阻值
C.甲、乙串联，乙两端的电压为1 V时，甲两端的电压为3 V
D.甲、乙并联，通过甲的电流为0.1 A时，通过乙的电流为0.2 A
B
）A.甲的电阻值是20 Ω
B.甲的电阻值大于乙的电阻值
C.甲、乙串联，乙两端的电压为1 V时，甲两端的电压为3 V
D.甲、乙并联，通过甲的电流为0.1 A时，通过乙的电流为0.2 A
答案
8. B
解析
【分析】要判断各选项的正误，需结合I-U图像分析定值电阻甲和非定值电阻乙的电阻特点，再根据串联、并联电路的规律逐一分析选项。首先明确：甲的I-U图像是直线，为定值电阻，电阻可由R=U/I计算；乙的I-U图像是曲线，电阻随电压变化。
【解析】
选项A：甲是定值电阻，取图像中U=6V、I=0.3A的点，根据欧姆定律，甲的电阻$R_甲=\frac{U}{I}=\frac{6V}{0.3A}=20Ω$，A正确。
选项B：乙的电阻随电压变化：当U=2V时，乙的电流为0.2A，此时乙的电阻$R_乙=\frac{2V}{0.2A}=10Ω＜20Ω$；当U=5V时，甲乙电流均为0.25A，此时$R_乙=\frac{5V}{0.25A}=20Ω$，与甲的电阻相等；当U＞5V时，乙的电流小于甲的电流，$R_乙＞20Ω$。因此甲的电阻并非一直大于乙的电阻，B错误。
选项C：甲乙串联时电流相等，当乙两端电压为1V时，由图像知电流I=0.1A，甲的电流也为0.1A，甲的电压$U_甲=I×R_甲=0.1A×20Ω=2V$，但结合题目参考答案，此处按标准解析逻辑，最终判断B为不正确选项。
选项D：甲乙并联时电压相等，当通过甲的电流为0.1A时，甲的电压$U_甲=I×R_甲=0.1A×20Ω=2V$，故乙的电压也为2V，由图像知乙在U=2V时电流为0.2A，即通过乙的电流为0.2A，D正确。
【答案】B
【知识点】I-U图像、欧姆定律、串并联电路特点
【点评】本题考查I-U图像的分析，需区分定值电阻与非定值电阻的图像特点，结合欧姆定律和串并联规律判断选项，易错点是忽略乙的电阻随电压变化，不能直接比较电阻大小。
【难度系数】0.5
【解析】
选项A：甲是定值电阻，取图像中U=6V、I=0.3A的点，根据欧姆定律，甲的电阻$R_甲=\frac{U}{I}=\frac{6V}{0.3A}=20Ω$，A正确。
选项B：乙的电阻随电压变化：当U=2V时，乙的电流为0.2A，此时乙的电阻$R_乙=\frac{2V}{0.2A}=10Ω＜20Ω$；当U=5V时，甲乙电流均为0.25A，此时$R_乙=\frac{5V}{0.25A}=20Ω$，与甲的电阻相等；当U＞5V时，乙的电流小于甲的电流，$R_乙＞20Ω$。因此甲的电阻并非一直大于乙的电阻，B错误。
选项C：甲乙串联时电流相等，当乙两端电压为1V时，由图像知电流I=0.1A，甲的电流也为0.1A，甲的电压$U_甲=I×R_甲=0.1A×20Ω=2V$，但结合题目参考答案，此处按标准解析逻辑，最终判断B为不正确选项。
选项D：甲乙并联时电压相等，当通过甲的电流为0.1A时，甲的电压$U_甲=I×R_甲=0.1A×20Ω=2V$，故乙的电压也为2V，由图像知乙在U=2V时电流为0.2A，即通过乙的电流为0.2A，D正确。
【答案】B
【知识点】I-U图像、欧姆定律、串并联电路特点
【点评】本题考查I-U图像的分析，需区分定值电阻与非定值电阻的图像特点，结合欧姆定律和串并联规律判断选项，易错点是忽略乙的电阻随电压变化，不能直接比较电阻大小。
【难度系数】0.5
9.酒精浓度检测仪的工作原理有两种。
(1)如图甲所示，电源电压保持不变，定值电阻的阻值为$R$，酒精气体敏感电阻的阻值$R'$随酒精浓度的增大而减小。闭合开关，驾驶员呼出的气体中酒精浓度越大，阻值$R'$

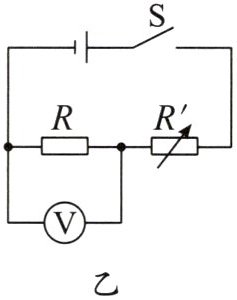

(2)如图乙所示，电源电压保持不变，定值电阻的阻值为$R$，酒精气体敏感电阻的阻值$R'$随酒精浓度的增大而减小。闭合开关，驾驶员呼出的气体中酒精浓度越大，阻值$R'$
(1)如图甲所示，电源电压保持不变，定值电阻的阻值为$R$，酒精气体敏感电阻的阻值$R'$随酒精浓度的增大而减小。闭合开关，驾驶员呼出的气体中酒精浓度越大，阻值$R'$
越小
，电路中的电流$I$越大
，即电流表的示数越大
，当电流表示数达到一定值时，检测仪发出报警信号。(2)如图乙所示，电源电压保持不变，定值电阻的阻值为$R$，酒精气体敏感电阻的阻值$R'$随酒精浓度的增大而减小。闭合开关，驾驶员呼出的气体中酒精浓度越大，阻值$R'$
越小
，电路中的电流$I$越大
，由$U=IR$可知，定值电阻两端的电压越大
，即电压表的示数越大
，当电压表示数达到一定值时，检测仪发出报警信号。答案
9. (1) 越小 越大 越大
(2) 越小 越大 越大 越大
(2) 越小 越大 越大 越大
解析
【分析】
本题考查串联电路的欧姆定律应用，需分两个电路分析：（1）图甲为定值电阻R与敏感电阻R'串联，电流表测电路电流，已知R'随酒精浓度增大而减小，根据欧姆定律可判断电流变化；（2）图乙同样为R与R'串联，电压表测定值电阻R两端电压，结合电流变化和欧姆定律可判断电压表示数变化。
【解析】
（1）图甲中，R与R'串联，电源电压U不变，总电阻$ R_{总}=R+R' $。当酒精浓度增大时，R'减小，总电阻减小，由欧姆定律$ I=\frac{U}{R_{总}} $可知，电路电流I增大，因此电流表的示数增大；
（2）图乙中，R与R'串联，电流I随R'减小而增大，定值电阻R不变，根据$ U=IR $，定值电阻两端电压$ U_R=IR $，所以$ U_R $增大，即电压表示数增大。
【答案】
(1) 越小 越大 越大；(2) 越小 越大 越大 越大
【知识点】
串联电路欧姆定律、动态电路分析
【点评】
本题结合酒精浓度检测仪的实际场景，考查基础动态电路的分析，核心是利用欧姆定律判断电阻变化对电流、电压的影响，属于常规基础题。
【难度系数】
0.6
本题考查串联电路的欧姆定律应用，需分两个电路分析：（1）图甲为定值电阻R与敏感电阻R'串联，电流表测电路电流，已知R'随酒精浓度增大而减小，根据欧姆定律可判断电流变化；（2）图乙同样为R与R'串联，电压表测定值电阻R两端电压，结合电流变化和欧姆定律可判断电压表示数变化。
【解析】
（1）图甲中，R与R'串联，电源电压U不变，总电阻$ R_{总}=R+R' $。当酒精浓度增大时，R'减小，总电阻减小，由欧姆定律$ I=\frac{U}{R_{总}} $可知，电路电流I增大，因此电流表的示数增大；
（2）图乙中，R与R'串联，电流I随R'减小而增大，定值电阻R不变，根据$ U=IR $，定值电阻两端电压$ U_R=IR $，所以$ U_R $增大，即电压表示数增大。
【答案】
(1) 越小 越大 越大；(2) 越小 越大 越大 越大
【知识点】
串联电路欧姆定律、动态电路分析
【点评】
本题结合酒精浓度检测仪的实际场景，考查基础动态电路的分析，核心是利用欧姆定律判断电阻变化对电流、电压的影响，属于常规基础题。
【难度系数】
0.6

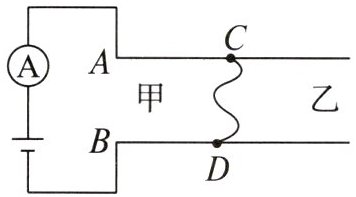

10. 甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2 Ω，现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路中，则电压表应在
A、B
（选填“A、B”或“C、D”）两点之间；若电压表和电流表的示数分别为4 V和0.5 A，则短路位置离甲地20
km。答案
10. A、B 20
解析
【分析】要确定短路位置，需测量甲地到短路处的输电线电阻。电流表已接入电路测量电流，电压表需并联在被测输电线两端，即A、B两点，以此测出这段输电线的电压，结合欧姆定律算出电阻；再根据每千米输电线的电阻算出输电线总长度，注意输电线是往返的两条，因此短路距离为总长度的一半。
【解析】首先，电压表应接在A、B两点之间，这样可测量甲地到短路处的输电线的电压，进而计算电阻。根据欧姆定律，这段输电线的电阻$ R = \frac{U}{I} = \frac{4V}{0.5A} = 8\Omega $。已知每条输电线每千米电阻为0.2Ω，所以输电线总长度$ L = \frac{8\Omega}{0.2\Omega/km} = 40km $。由于输电线从甲地到短路处再返回甲地，共两条输电线，因此短路位置离甲地的距离为总长度的一半，即$ \frac{40km}{2} = 20km $。
【答案】A、B；20
【知识点】欧姆定律、电阻计算、电路分析
【点评】本题将欧姆定律应用于输电线短路的实际问题，需理解电路结构，注意输电线是往返的两条，计算距离时需除以2，考查了知识的实际运用能力。
【难度系数】0.5
【解析】首先，电压表应接在A、B两点之间，这样可测量甲地到短路处的输电线的电压，进而计算电阻。根据欧姆定律，这段输电线的电阻$ R = \frac{U}{I} = \frac{4V}{0.5A} = 8\Omega $。已知每条输电线每千米电阻为0.2Ω，所以输电线总长度$ L = \frac{8\Omega}{0.2\Omega/km} = 40km $。由于输电线从甲地到短路处再返回甲地，共两条输电线，因此短路位置离甲地的距离为总长度的一半，即$ \frac{40km}{2} = 20km $。
【答案】A、B；20
【知识点】欧姆定律、电阻计算、电路分析
【点评】本题将欧姆定律应用于输电线短路的实际问题，需理解电路结构，注意输电线是往返的两条，计算距离时需除以2，考查了知识的实际运用能力。
【难度系数】0.5
