2.一个阻值为20 Ω的定值电阻，测得通过它的电流为5 A，那么此时加在这个定值电阻两端的电压是()

A.4 V
B.10 V
C.0.25 V
D.100 V

2. D

【分析】本题考查欧姆定律的应用，解题思路为：已知定值电阻的阻值和通过它的电流，直接运用欧姆定律公式计算电阻两端的电压，再匹配对应选项即可得出答案。
【解析】根据欧姆定律，导体两端的电压公式为$U = IR$。已知定值电阻的阻值$R = 20\ \Omega$，通过的电流$I = 5\ A$，将数值代入公式计算：$U = IR = 5\ A × 20\ \Omega = 100\ V$，对应选项D。
【答案】D
【知识点】欧姆定律、电压电流电阻的关系
【点评】本题是欧姆定律的基础应用题型，直接利用公式计算即可，主要考查学生对欧姆定律基本公式的掌握和简单计算能力，属于电学基础题。
【难度系数】0.9

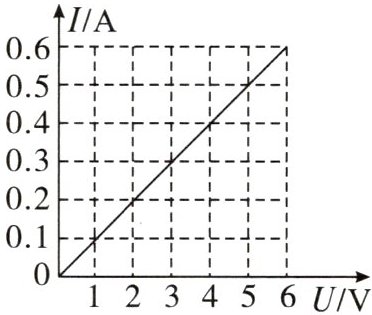

3. 在探究电阻一定时电流与电压的关系实验中，得到如图所示的I-U图像。由图可知，导体电阻一定时，通过导体的电流与导体两端电压的关系，以及导体的阻值R分别是()

A.成正比，$R=10\ \Omega$
B.成正比，$R=0.1\ \Omega$
C.成反比，$R=10\ \Omega$
D.成反比，$R=0.1\ \Omega$

3. A

【分析】
要解决这道题，首先通过I-U图像判断电阻一定时电流与电压的关系：过原点的倾斜直线说明电流与电压成正比；再根据欧姆定律，从图像中选取一组对应的电压和电流值，计算导体的电阻，即可得出正确选项。
【解析】
1. 判断电流与电压的关系：由图像可知，I-U图像是过原点的倾斜直线，说明导体电阻一定时，通过导体的电流与导体两端的电压成正比。
2. 计算导体电阻：根据欧姆定律$R=\frac{U}{I}$，从图像中选取任意一组对应数据，例如当$U=6\ \mathrm{V}$时，对应的电流$I=0.6\ \mathrm{A}$，则导体电阻$R=\frac{U}{I}=\frac{6\ \mathrm{V}}{0.6\ \mathrm{A}}=10\ \Omega$。
综上，符合条件的是选项A。
【答案】
A
【知识点】
电流与电压的关系、欧姆定律
【点评】
本题考查电流与电压的关系及欧姆定律的应用，解题关键是从I-U图像中获取有效数据，结合欧姆定律计算电阻，属于基础题型，难度较低。
【难度系数】
0.7

4. 将一个定值电阻接在6 V的电源上，通过它的电流为0.5 A，此时它的电阻为 Ω；若将该定值电阻两端的电压改为12 V，则此定值电阻为 Ω，通过定值电阻的电流为 A；若定值电阻两端的电压为0，则通过它的电流为 A，此时它的电阻为 Ω。

4. 12 12 1 0 12

【分析】
要解决这道题，需掌握欧姆定律及电阻的特性：定值电阻的阻值是导体本身的属性，与两端电压、通过的电流无关。解题时，先利用初始电压和电流，通过欧姆定律计算电阻；再根据电阻的不变性，结合变化后的电压计算电流；最后分析电压为0时的电流和电阻情况。
【解析】
1. 初始状态：已知定值电阻两端电压$U_1=6\ \mathrm{V}$，通过的电流$I_1=0.5\ \mathrm{A}$，根据欧姆定律变形公式$R=\frac{U}{I}$，可得定值电阻的阻值：$R=\frac{U_1}{I_1}=\frac{6\ \mathrm{V}}{0.5\ \mathrm{A}}=12\ \Omega$；
2. 电压改为12 V时：定值电阻的阻值与两端电压无关，因此电阻仍为12 Ω；此时通过的电流：$I_2=\frac{U_2}{R}=\frac{12\ \mathrm{V}}{12\ \Omega}=1\ \mathrm{A}$；
3. 电压为0时：根据欧姆定律$I=\frac{U}{R}$，$U=0$，所以通过的电流$I_3=0\ \mathrm{A}$；电阻仍为定值，即12 Ω。
【答案】
12 12 1 0 12
【知识点】
欧姆定律、电阻的特性
【点评】
本题是欧姆定律的基础应用题，核心考查对电阻特性的理解，只要掌握欧姆定律公式和电阻的属性，即可轻松解答，属于初中物理的基础题型。
【难度系数】
0.8

5. 由不同材料制成的金属棒甲和乙，长度相同，横截面积不同，两者按照的方式连在一起后接在电源两端。如果此时金属棒甲和乙两端的电压相等，那么两金属棒的电阻大小关系为$R_甲$（选填“大于”“等于”或“小于”）$R_乙$。

5. 等于

【分析】
首先观察电路连接方式，金属棒甲和乙是串联在电路中的，根据串联电路的电流特点，通过甲和乙的电流相等（Iₐ=Iᵦ）。题目已知甲、乙两端的电压相等，结合欧姆定律的变形公式R=U/I，即可推导得出两电阻的大小关系。
【解析】
因为甲和乙串联，所以通过两金属棒的电流相等，即Iₐ=Iᵦ。
已知甲、乙两端的电压相等，即Uₐ=Uᵦ。
根据欧姆定律的变形公式R=U/I，可得：
Rₐ=Uₐ/Iₐ，Rᵦ=Uᵦ/Iᵦ。
由于Uₐ=Uᵦ，Iₐ=Iᵦ，因此Rₐ=Rᵦ。
【答案】
等于
【知识点】
欧姆定律；串联电路电流特点
【点评】
本题结合串联电路的电流规律考查欧姆定律的应用，解题关键是先明确电路连接方式，再利用已知条件结合欧姆定律推导，属于基础题型，难度适中。
【难度系数】
0.6

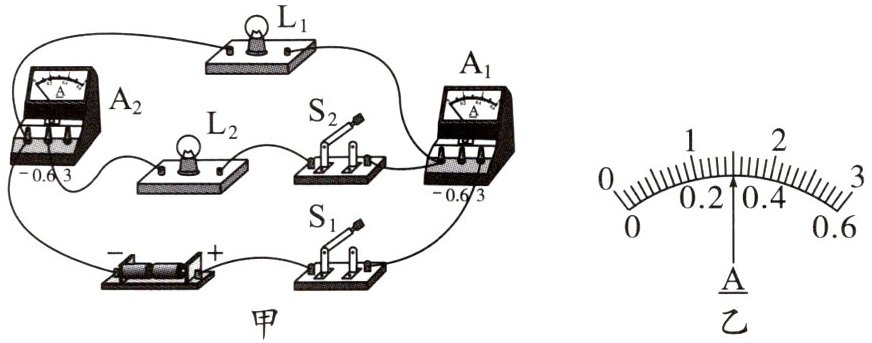

6. 在如图甲所示的电路中，开关均闭合后，发现电流表A₁、A₂的指针指在如图乙所示的同一位置。电流表A₂测量的是小灯泡（选填“L₁”“L₂”或“L₁和L₂”）的电流；小灯泡L₁、L₂的电阻之比为。

乙

6. L₂ 1:4

【分析】首先分析电路：开关均闭合时，L₁与L₂并联；明确电流表测量对象：A₁在干路，测总电流，A₂与L₂串联，测L₂的电流。根据并联电路电流规律，干路电流等于各支路电流之和；两电流表指针位置相同，说明量程不同，A₁用0~3A量程，A₂用0~0.6A量程，大量程读数是小量程的5倍，据此求出两支路电流，再结合并联电路电压相等，利用欧姆定律计算电阻之比。
【解析】开关均闭合后，L₁与L₂并联：
1. 电流表A₂与L₂串联，测量的是L₂的电流；电流表A₁在干路，测量干路总电流。
2. 并联电路中，干路电流I = I₁ + I₂（I₁为L₁的电流，I₂为L₂的电流）。
3. 两电流表指针位置相同，说明量程不同：A₁使用0~3A量程，A₂使用0~0.6A量程，同一指针位置时，大量程读数是小量程的5倍，即I = 5I₂。
4. 因此L₁的电流I₁ = I - I₂ =5I₂ - I₂=4I₂。
5. 并联电路各支路电压相等，即U₁=U₂=U，根据欧姆定律R=U/I，可得电阻之比R₁:R₂=(U/I₁):(U/I₂)=I₂:I₁=I₂:4I₂=1:4。
【答案】L₂；1:4
【知识点】并联电路电流规律、欧姆定律、电流表读数
【点评】本题考查并联电路特点与欧姆定律的结合应用，关键是明确电流表的测量对象及量程差异，需掌握并联电路电流规律和欧姆定律的计算，属于中等难度的电路分析题。
【难度系数】0.5

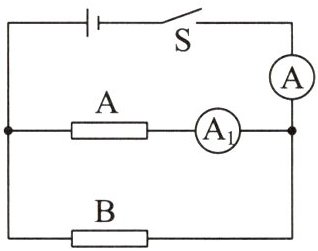

7.(2025·吉林中考)在如图所示的电路中,电源电压恒定,定值电阻B的阻值为15 Ω。闭合开关S,电流表A的示数为1.2 A,电流表A₁的示数为0.4 A。
(1)求通过定值电阻B的电流。
(2)求电源电压。

7. (1) 0.8 A
(2) 12 V

【分析】
首先分析电路结构：电阻A与电阻B并联，电流表A测量干路电流，电流表A₁测量电阻A支路的电流。解题思路：（1）根据并联电路的电流规律，干路电流等于各支路电流之和，用干路电流减去A支路的电流，即可得到通过B的电流；（2）根据并联电路的电压规律，各支路两端电压等于电源电压，结合欧姆定律，用通过B的电流和B的阻值，即可计算出电源电压。
【解析】
（1）由电路图可知，电阻A、B并联，电流表A测干路电流，电流表A₁测通过电阻A的电流。根据并联电路的电流规律：干路电流等于各支路电流之和，即 $ I = I_A + I_B $，因此通过定值电阻B的电流：
$ I_B = I - I_A = 1.2\ \mathrm{A} - 0.4\ \mathrm{A} = 0.8\ \mathrm{A} $。
（2）因为并联电路中各支路两端的电压相等，等于电源电压，所以电源电压 $ U = U_B $。根据欧姆定律 $ U = IR $，代入B的电流和阻值：
$ U = I_B R_B = 0.8\ \mathrm{A} × 15\ \Omega = 12\ \mathrm{V} $。
【答案】
(1) 0.8 A；(2) 12 V
【知识点】
并联电路电流规律、并联电路电压规律、欧姆定律
【点评】
本题为中考基础题，考查并联电路的电流、电压规律及欧姆定律的简单应用，解题关键是明确电路连接方式和电表测量对象，难度较低，用于巩固基础知识点。
【难度系数】
0.7
