1.探究串联电路中各处电流的关系


(1)连接电路时开关要①。
(2)实验中,选择两个小灯泡的规格应该②(选填“相同”或“不相同”)。
(3)在闭合开关前,看到电流表的指针如图乙所示,说明电流表③。
(4)确定了电路连接正确以后,上表是实验中的几组数据。分析数据时发现所记录的数据中,具有明显错误的数据是④,造成错误的原因是⑤。
(5)分析实验数据,串联电路中电流的规律是⑥(写表达式)。

(1) 断开
(2) 不相同
(3) 没有调零
(4) 1.5 A 看错了测量范围
(5) I_A = I_B = I_C

【分析】
本题为探究串联电路电流关系的基础实验题，需结合电学实验操作规范、电流表使用规则及串联电路电流规律逐一分析各小问：
1. 连接电路时，为防止短路损坏元件，开关需断开，这是电学实验的基本安全要求；
2. 选择不同规格小灯泡，是为避免实验偶然性，使结论具有普遍性，若选相同规格，数据特殊无法得出普遍规律；
3. 闭合开关前电流表指针未归零，说明电流表使用前未调零，这是电流表使用前的必要准备；
4. 串联电路电流处处相等，据此判断错误数据，结合电流表量程关系，错误原因是看错量程读数；
5. 分析正确数据，总结串联电路电流规律并写出表达式。
【解析】
(1) 连接电路时，为避免电路连接过程中出现短路，损坏电源或用电器，开关必须断开，故填断开；
(2) 实验中选择不同规格的小灯泡，可避免实验的偶然性，使实验结论更具普遍性，因此选不相同；
(3) 闭合开关前，电流表指针未指在零刻度线处，说明电流表使用前没有调零；
(4) 串联电路中各处电流相等，因此数据中明显错误的是1.5 A；电流表若使用小量程（0~0.6 A），误按大量程（0~3 A）读数时，读数会是实际值的5倍，该错误是看错了测量范围导致的；
(5) 分析实验数据，可得串联电路中各处电流相等，表达式为$ I_A = I_B = I_C $。
【答案】
(1) 断开
(2) 不相同
(3) 没有调零
(4) 1.5 A；看错了测量范围
(5) $ I_A = I_B = I_C $
【知识点】
串联电路电流规律、电流表的使用、电学实验基本操作
【点评】
本题是初中电学核心基础实验题，围绕串联电路电流探究展开，全面考查实验操作规范、器材选择、电流表使用及规律总结，知识点覆盖基础，学生掌握实验基本要求即可正确解答，属于易得分题。
【难度系数】
0.8

2. 在串联电路中，电流处处$\boxed{7}$。

2. 相等

【分析】本题考查串联电路的电流规律，需回忆电学中串联电路的基本特点，明确串联电路电流的分布规律，从而完成填空。
【解析】在串联电路中，电流的路径只有一条，通过电路中各个用电器的电流大小是相同的，即电流处处相等，因此横线处应填“相等”。
【答案】相等
【知识点】串联电路电流规律
【点评】本题属于电学基础知识点的考查，侧重对物理规律的记忆，难度较低，适合巩固电学入门知识。
【难度系数】0.9

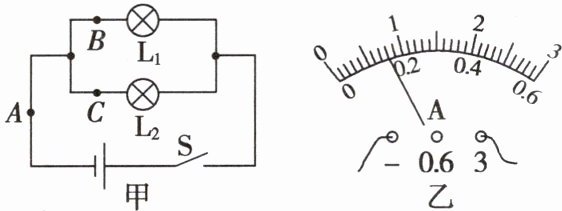

1. 探究并联电路中干路电流与各支路电流的关系

(1)实验中,若想测干路中的电流,应将电流表接在$\boxed{8}$ (选填“A”、“B”或“C”)处。
(2)实验中测得B、C两处的电流分别为0.3 A、0.5 A,A处电流表指针位置如图乙所示,则A处电流大小为$\boxed{9}$ A。
(3)分析实验数据,并联电路的电流规律是$\boxed{10}$ (写表达式)。
2. 在并联电路中,干路中的电流等于各支路中的电流之$\boxed{11}$。

1.(1) A
1.(2) 0.8
1.(3) I_A = I_B + I_C
2. 和

【分析】
要解决这道题，需明确并联电路的干路、支路位置，掌握电流表的使用与读数方法，以及并联电路的电流规律：
1. 第(1)问：根据并联电路结构，判断干路（电流未分支的路径）和支路（电流分支后的路径），确定测干路电流的位置；
2. 第(2)问：利用并联电路干路电流等于各支路电流之和计算A处电流，结合电流表量程和分度值读取数值；
3. 第(3)问：总结并联电路干路与支路电流的关系，写出规律表达式；
4. 第2问：直接考查并联电路干路电流与支路电流的关系。
【解析】
1.(1) 图甲中，A点是电源正极流出后、电流分支前的干路，B点为L₁所在支路，C点为L₂所在支路，因此测干路电流应接在A处；
1.(2) 并联电路干路电流等于各支路电流之和，故A处电流I_A = I_B + I_C = 0.3A + 0.5A = 0.8A；电流表选用0~3A量程，分度值为0.1A，指针位置对应0.8A，因此A处电流为0.8A；
1.(3) 由实验数据可得，并联电路中干路电流等于各支路电流之和，表达式为I_A = I_B + I_C；
2. 并联电路的电流规律是干路中的电流等于各支路中的电流之和，故填“和”。
【答案】
1.(1) A；1.(2) 0.8；1.(3) I_A = I_B + I_C；2. 和
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题是考查并联电路电流规律的基础题，重点涉及干路与支路的判断、电流表读数及电流规律的应用，属于电学核心基础知识点，难度适中。
【难度系数】
0.6

1. 如图所示，闭合开关后，发现小灯泡$\mathrm{L}_2$比小灯泡$\mathrm{L}_1$亮，先后把电流表接在A、B、C三处，电流表的示数分别为$I_A$、$I_B$、$I_C$，它们的关系是（）。

A.$I_A ＜ I_B ＜ I_C$
B.$I_A ＞ I_B ＞ I_C$
C.$I_A = I_B = I_C$
D.$I_A = I_B + I_C$


1题图
2题图

1. C

【分析】首先判断电路连接方式，本题中两灯泡为串联电路，需明确：串联电路的电流规律是核心，而灯泡亮度由实际功率决定，与电流大小无关，不能被亮度干扰。解题思路是先确定电路为串联，再利用串联电流规律判断电流关系，排除亮度的误导。
【解析】由题意可知，小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联在电路中。根据串联电路的电流规律：串联电路中各处的电流都相等，因此电流表接在A、B、C三处时，示数满足$I_A = I_B = I_C$。灯泡的亮度由其实际功率决定，实际功率$P=I^2R$，在电流相同的情况下，电阻越大，实际功率越大，灯泡越亮，所以$\mathrm{L}_2$更亮是因为其电阻更大，并非电流更大，因此电流关系为$I_A = I_B = I_C$。
【答案】C
【知识点】串联电路电流规律；电功率与亮度的关系
【点评】本题考查串联电路的电流特点，属于基础题，易错点是被灯泡亮度干扰，错误认为电流不同，需牢记串联电路电流处处相等，亮度由实际功率决定，与电流无关。
【难度系数】0.4

2. 如图所示的电路,闭合开关后,比较a、b、c、d四处电流的大小,其中错误的是 ()。

A.$I_a ＞ I_d$
B.$I_a = I_d$
C.$I_a ＞ I_b$
D.$I_d ＞ I_c$

2. A

【分析】首先判断电路为并联电路，a、d两点在干路，b、c两点在两条支路上。根据并联电路的电流规律：干路电流等于各支路电流之和，干路电流处处相等，支路电流小于干路电流。据此分析各选项，找出错误的选项。
【解析】该电路是并联电路，a、d位于干路，b、c分别在两条支路上。根据并联电路的电流特点：干路电流等于各支路电流之和，因此干路中a、d两处电流大小相等，即$I_a = I_d$；支路电流小于干路电流，故$I_a ＞ I_b$，$I_d ＞ I_c$。对比选项，A选项中$I_a ＞ I_d$的说法错误，B、C、D选项说法正确，因此本题选错误的选项，答案为A。
【答案】A
【知识点】并联电路的电流规律
【点评】本题考查并联电路电流规律的应用，解题关键是明确干路和支路的位置，牢记并联电路干路与支路的电流关系，属于基础题，难度适中。
【难度系数】0.6

3.如图所示,当开关$\mathrm{S}_1$闭合,$\mathrm{S}_2$断开时,电流表的示数为0.24 A,则通过灯$\mathrm{L}_2$的电流是A。


3题图
4题图

3. 0.24

【分析】
要解决此题，需先分析开关状态对应的电路结构：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表串联在电路中测量电路电流。根据串联电路的电流规律，串联电路中各处电流相等，因此通过灯$\mathrm{L}_2$的电流等于电流表的示数。
【解析】
当开关$\mathrm{S}_1$闭合，$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，示数为$0.24\ \mathrm{A}$。根据串联电路电流处处相等的特点，通过灯$\mathrm{L}_2$的电流等于电流表的示数，即$0.24\ \mathrm{A}$。
【答案】
0.24
【知识点】
串联电路电流规律、电流表的使用
【点评】
本题考查串联电路的电流特点，关键是判断开关状态下的电路连接方式，利用串联电路电流处处相等的规律即可快速求解，属于电路基础题，难度较低。
【难度系数】
0.7

4.在如图所示的电路中,闭合开关S后,电流表$\mathrm{A}_{1}$的示数是0.2 A,电流表A的示数是0.45 A,则通过灯泡$\mathrm{L}_{1}$的电流是 A,通过灯泡$\mathrm{L}_{2}$的电流是 A,干路中的电流是 A。

4. 0.2 0.25 0.45

【分析】首先判断电路为并联电路，明确电流表测量对象：电流表$\mathrm{A}_{1}$与灯泡$\mathrm{L}_{1}$串联，测$\mathrm{L}_{1}$的支路电流；电流表$\mathrm{A}$在干路，测干路总电流。根据并联电路的电流规律：干路电流等于各支路电流之和，即可计算出通过$\mathrm{L}_{2}$的电流。
【解析】由题意可知，电路为并联电路，电流表$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流，因此通过$\mathrm{L}_{1}$的电流$I_{1}=0.2\ \mathrm{A}$；电流表$\mathrm{A}$测干路电流，即干路电流$I=0.45\ \mathrm{A}$。根据并联电路电流规律$I=I_{1}+I_{2}$，可得通过$\mathrm{L}_{2}$的电流$I_{2}=I - I_{1}=0.45\ \mathrm{A} - 0.2\ \mathrm{A}=0.25\ \mathrm{A}$。
【答案】0.2；0.25；0.45
【知识点】并联电路的电流规律；电流表的使用
【点评】本题考查并联电路的电流特点，属于基础题型，解题关键是明确各电流表测量的电流对象，直接应用并联电路电流规律即可求解，难度较低。
【难度系数】0.8
