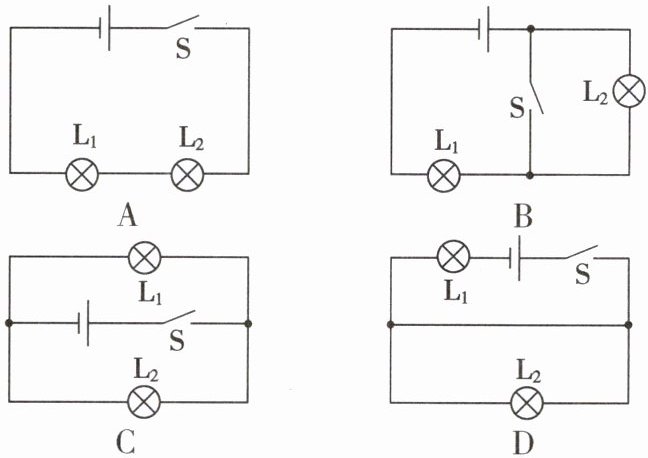

1.如图所示,开关S闭合时,灯泡$L_1$与$L_2$组成并联电路的是 (
C
)。答案
1. C
解析
【分析】
要判断开关闭合后灯泡$L_1$与$L_2$是否组成并联电路，需明确并联电路的核心特征：电流从电源正极流出后，会分成两条或多条独立路径，分别经过各用电器，再汇合回到电源负极，且各用电器的两端都直接连接在电源的两极上。我们逐一分析每个选项的电流走向，即可判断是否为并联电路。
【解析】
选项A：开关S闭合后，电流从电源正极出发，依次经过$L_1$、$L_2$、开关S，最终回到电源负极，电流只有一条路径，属于串联电路，不符合要求。
选项B：开关S闭合后，$L_2$的两端被开关的导线直接连通，发生短路，电流仅经过$L_1$，$L_2$不工作，不是并联电路，不符合要求。
选项C：开关S闭合后，电流从电源正极流出，分为两条独立路径：一条路径经过$L_1$，另一条路径经过$L_2$，两条路径的电流汇合后回到电源负极，$L_1$和$L_2$的两端都分别连接在电源两极，属于并联电路，符合要求。
选项D：开关S闭合后，$L_2$的两端被下方导线直接短路，电流仅经过$L_1$，$L_2$不工作，不是并联电路，不符合要求。
【答案】
C
【知识点】
并联电路的判断、串并联电路区分
【点评】
本题考查串并联电路的判断，解题关键是掌握并联电路的电流路径特点，通过分析电流的走向就能快速区分串并联电路，属于基础电路分析题。
【难度系数】
0.6
要判断开关闭合后灯泡$L_1$与$L_2$是否组成并联电路，需明确并联电路的核心特征：电流从电源正极流出后，会分成两条或多条独立路径，分别经过各用电器，再汇合回到电源负极，且各用电器的两端都直接连接在电源的两极上。我们逐一分析每个选项的电流走向，即可判断是否为并联电路。
【解析】
选项A：开关S闭合后，电流从电源正极出发，依次经过$L_1$、$L_2$、开关S，最终回到电源负极，电流只有一条路径，属于串联电路，不符合要求。
选项B：开关S闭合后，$L_2$的两端被开关的导线直接连通，发生短路，电流仅经过$L_1$，$L_2$不工作，不是并联电路，不符合要求。
选项C：开关S闭合后，电流从电源正极流出，分为两条独立路径：一条路径经过$L_1$，另一条路径经过$L_2$，两条路径的电流汇合后回到电源负极，$L_1$和$L_2$的两端都分别连接在电源两极，属于并联电路，符合要求。
选项D：开关S闭合后，$L_2$的两端被下方导线直接短路，电流仅经过$L_1$，$L_2$不工作，不是并联电路，不符合要求。
【答案】
C
【知识点】
并联电路的判断、串并联电路区分
【点评】
本题考查串并联电路的判断，解题关键是掌握并联电路的电流路径特点，通过分析电流的走向就能快速区分串并联电路，属于基础电路分析题。
【难度系数】
0.6
2.闭合开关后,发光棒上所有的小灯都亮,一段时间后,其中一个小灯熄灭,如图所示。下列猜想合理的是 (
A.该小灯灯丝烧断,各小灯串联
B.该小灯两端接线短路,各小灯串联
C.该小灯处接线脱落,各小灯串联
D.该小灯处接线短路,各小灯并联
B
)。A.该小灯灯丝烧断,各小灯串联
B.该小灯两端接线短路,各小灯串联
C.该小灯处接线脱落,各小灯串联
D.该小灯处接线短路,各小灯并联
答案
2. B
解析
【分析】
要解决这道题，需先明确电路连接方式，再分析串联电路中断路、短路故障对用电器的影响：若电路为串联，某一用电器断路时整个电路断开，所有用电器都不工作；某一用电器短路时，该用电器不工作，其余用电器仍通路正常工作。若为并联，某一支路短路会造成电源短路，所有用电器都不工作。题目中仅一个小灯熄灭，其余仍亮，说明电路是串联，故障为短路。
【解析】
1. 判断电路连接方式：闭合开关后所有小灯都亮，仅一个小灯熄灭，说明其余小灯仍通路，若为并联，一个支路短路会导致电源短路，所有灯都熄灭，因此电路为串联。
2. 分析各选项：
A选项：小灯灯丝烧断属于断路，串联电路中断路会使整个电路断开，所有灯都熄灭，不符合题意。
B选项：小灯两端接线短路，串联电路中该灯被短路，不工作，其余灯仍通路正常发光，符合题意。
C选项：小灯处接线脱落属于断路，串联电路断路会使所有灯熄灭，不符合题意。
D选项：小灯处接线短路，若为并联电路，该支路短路会造成电源短路，所有灯都熄灭，不符合题意。
【答案】
B
【知识点】
串联电路故障分析、电路短路与断路
【点评】
本题考查串联电路的故障判断，需掌握串联电路中断路、短路的不同影响，区分串联与并联电路故障的特点，是电路故障分析的基础题型。
【难度系数】
0.5
要解决这道题，需先明确电路连接方式，再分析串联电路中断路、短路故障对用电器的影响：若电路为串联，某一用电器断路时整个电路断开，所有用电器都不工作；某一用电器短路时，该用电器不工作，其余用电器仍通路正常工作。若为并联，某一支路短路会造成电源短路，所有用电器都不工作。题目中仅一个小灯熄灭，其余仍亮，说明电路是串联，故障为短路。
【解析】
1. 判断电路连接方式：闭合开关后所有小灯都亮，仅一个小灯熄灭，说明其余小灯仍通路，若为并联，一个支路短路会导致电源短路，所有灯都熄灭，因此电路为串联。
2. 分析各选项：
A选项：小灯灯丝烧断属于断路，串联电路中断路会使整个电路断开，所有灯都熄灭，不符合题意。
B选项：小灯两端接线短路，串联电路中该灯被短路，不工作，其余灯仍通路正常发光，符合题意。
C选项：小灯处接线脱落属于断路，串联电路断路会使所有灯熄灭，不符合题意。
D选项：小灯处接线短路，若为并联电路，该支路短路会造成电源短路，所有灯都熄灭，不符合题意。
【答案】
B
【知识点】
串联电路故障分析、电路短路与断路
【点评】
本题考查串联电路的故障判断，需掌握串联电路中断路、短路的不同影响，区分串联与并联电路故障的特点，是电路故障分析的基础题型。
【难度系数】
0.5

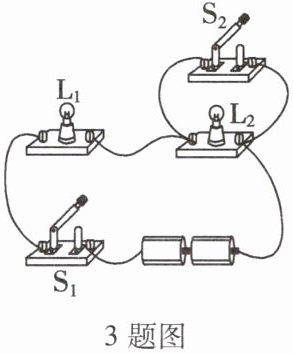

3.关于如图所示电路,下列说法错误的是（
3题图
A.当断开$\mathrm{S}_{1}$、闭合$\mathrm{S}_{2}$时,电路处于断路状态
B.当闭合$\mathrm{S}_{1}$,断开$\mathrm{S}_{2}$时,$\mathrm{L}_{1}$发光,$\mathrm{L}_{2}$不会发光
C.当闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时,只有$\mathrm{L}_{1}$会发光
D.只闭合$\mathrm{S}_{1}$,发现$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都不发光,则故障可能是$\mathrm{L}_{2}$断路
B
）。3题图
A.当断开$\mathrm{S}_{1}$、闭合$\mathrm{S}_{2}$时,电路处于断路状态
B.当闭合$\mathrm{S}_{1}$,断开$\mathrm{S}_{2}$时,$\mathrm{L}_{1}$发光,$\mathrm{L}_{2}$不会发光
C.当闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时,只有$\mathrm{L}_{1}$会发光
D.只闭合$\mathrm{S}_{1}$,发现$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都不发光,则故障可能是$\mathrm{L}_{2}$断路
答案
3. B
解析
【分析】
首先明确电路结构：开关$\mathrm{S}_{1}$在干路，控制整个电路；开关$\mathrm{S}_{2}$与灯泡$\mathrm{L}_{2}$并联，闭合$\mathrm{S}_{2}$时$\mathrm{L}_{2}$被短路。接下来逐个分析选项：A选项中，断开$\mathrm{S}_{1}$时干路断开，电路始终断路；B选项中，闭合$\mathrm{S}_{1}$、断开$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，两灯都工作；C选项中，闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{2}$被短路，仅$\mathrm{L}_{1}$工作；D选项中，只闭合$\mathrm{S}_{1}$时，若$\mathrm{L}_{2}$断路，整个电路断开，两灯都不发光。综上判断错误选项。
【解析】
根据电路连接情况，逐一分析各选项：
1. 选项A：断开$\mathrm{S}_{1}$，无论$\mathrm{S}_{2}$是否闭合，干路开关断开，电路都处于断路状态，该说法正确；
2. 选项B：闭合$\mathrm{S}_{1}$、断开$\mathrm{S}_{2}$时，电流路径为：电源正极$\to \mathrm{L}_{2} \to \mathrm{L}_{1} \to \mathrm{S}_{1} \to$电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，两灯都会发光，该说法错误；
3. 选项C：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{S}_{2}$与$\mathrm{L}_{2}$并联，$\mathrm{L}_{2}$被短路，电流不经过$\mathrm{L}_{2}$，仅经过$\mathrm{L}_{1}$，因此只有$\mathrm{L}_{1}$发光，该说法正确；
4. 选项D：只闭合$\mathrm{S}_{1}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，若$\mathrm{L}_{2}$断路，整个电路断开，两灯都不发光，因此故障可能是$\mathrm{L}_{2}$断路，该说法正确。
综上，错误的说法是选项B。
【答案】
B
【知识点】
电路的通路、断路与短路；串联电路特点；电路故障分析
【点评】
本题考查电路基本状态和故障分析，核心是明确开关对电路的控制作用，尤其是并联开关的短路效果，需通过电流路径判断用电器工作情况，属于基础电路分析题。
【难度系数】
0.5
首先明确电路结构：开关$\mathrm{S}_{1}$在干路，控制整个电路；开关$\mathrm{S}_{2}$与灯泡$\mathrm{L}_{2}$并联，闭合$\mathrm{S}_{2}$时$\mathrm{L}_{2}$被短路。接下来逐个分析选项：A选项中，断开$\mathrm{S}_{1}$时干路断开，电路始终断路；B选项中，闭合$\mathrm{S}_{1}$、断开$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，两灯都工作；C选项中，闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{2}$被短路，仅$\mathrm{L}_{1}$工作；D选项中，只闭合$\mathrm{S}_{1}$时，若$\mathrm{L}_{2}$断路，整个电路断开，两灯都不发光。综上判断错误选项。
【解析】
根据电路连接情况，逐一分析各选项：
1. 选项A：断开$\mathrm{S}_{1}$，无论$\mathrm{S}_{2}$是否闭合，干路开关断开，电路都处于断路状态，该说法正确；
2. 选项B：闭合$\mathrm{S}_{1}$、断开$\mathrm{S}_{2}$时，电流路径为：电源正极$\to \mathrm{L}_{2} \to \mathrm{L}_{1} \to \mathrm{S}_{1} \to$电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，两灯都会发光，该说法错误；
3. 选项C：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{S}_{2}$与$\mathrm{L}_{2}$并联，$\mathrm{L}_{2}$被短路，电流不经过$\mathrm{L}_{2}$，仅经过$\mathrm{L}_{1}$，因此只有$\mathrm{L}_{1}$发光，该说法正确；
4. 选项D：只闭合$\mathrm{S}_{1}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，若$\mathrm{L}_{2}$断路，整个电路断开，两灯都不发光，因此故障可能是$\mathrm{L}_{2}$断路，该说法正确。
综上，错误的说法是选项B。
【答案】
B
【知识点】
电路的通路、断路与短路；串联电路特点；电路故障分析
【点评】
本题考查电路基本状态和故障分析，核心是明确开关对电路的控制作用，尤其是并联开关的短路效果，需通过电流路径判断用电器工作情况，属于基础电路分析题。
【难度系数】
0.5
4.如图所示,当闭合S₂,断开S₁、S₃时,电路是
4题图
通路
(选填“通路”、“断路”或“短路”,下空同);当闭合S₁、S₂、S₃时,电路是短路
;当只断开S₁时,L₁发光
(选填“发光”或“不发光”,下空同),L₂不发光
。4题图
答案
4. 通路 短路 发光 不发光
解析
【分析】
要解决此题，需先明确电路的三种状态（通路、断路、短路）的定义，再根据开关的通断情况，逐一分析电流路径，判断电路状态和用电器的工作情况：通路是处处连通、用电器正常工作的电路；断路是电路某处断开、无电流的电路；短路是电源两极直接被导线连通、不经过用电器的电路；用电器发光的条件是有电流通过。
【解析】
1. 当闭合S₂，断开S₁、S₃时：电流路径为电源正极→S₂→L₂→L₁→电源负极，电路处处连通，属于通路；
2. 当闭合S₁、S₂、S₃时：电流从电源正极出发，经S₁、S₂直接回到电源负极，未经过任何用电器，电源两极被导线直接连通，属于短路；
3. 当只断开S₁时：S₂、S₃闭合，电流路径为电源正极→S₃→L₁→电源负极，L₁有电流通过，因此发光；L₂的两端分别通过S₂、S₃连接到电源的同一极，无电流通过，因此不发光。
【答案】
通路 短路 发光 不发光
【知识点】
电路的三种状态；电路分析
【点评】
本题考查基础电路的状态判断，核心是正确分析不同开关组合下的电流路径，区分通路与短路，判断用电器是否接入电路，属于电路部分的基础题型。
【难度系数】
0.3
要解决此题，需先明确电路的三种状态（通路、断路、短路）的定义，再根据开关的通断情况，逐一分析电流路径，判断电路状态和用电器的工作情况：通路是处处连通、用电器正常工作的电路；断路是电路某处断开、无电流的电路；短路是电源两极直接被导线连通、不经过用电器的电路；用电器发光的条件是有电流通过。
【解析】
1. 当闭合S₂，断开S₁、S₃时：电流路径为电源正极→S₂→L₂→L₁→电源负极，电路处处连通，属于通路；
2. 当闭合S₁、S₂、S₃时：电流从电源正极出发，经S₁、S₂直接回到电源负极，未经过任何用电器，电源两极被导线直接连通，属于短路；
3. 当只断开S₁时：S₂、S₃闭合，电流路径为电源正极→S₃→L₁→电源负极，L₁有电流通过，因此发光；L₂的两端分别通过S₂、S₃连接到电源的同一极，无电流通过，因此不发光。
【答案】
通路 短路 发光 不发光
【知识点】
电路的三种状态；电路分析
【点评】
本题考查基础电路的状态判断，核心是正确分析不同开关组合下的电流路径，区分通路与短路，判断用电器是否接入电路，属于电路部分的基础题型。
【难度系数】
0.3

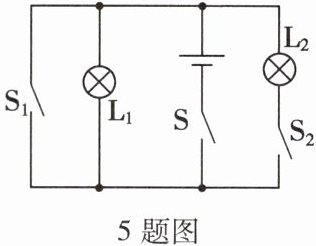

5. 关于如图所示的电路，下列说法正确的是（
A.闭合S、$S_1$，断开$S_2$，$L_1$发光，$L_2$不发光
B.闭合S、$S_1$、$S_2$，$L_1$、$L_2$都发光
D
）。A.闭合S、$S_1$，断开$S_2$，$L_1$发光，$L_2$不发光
B.闭合S、$S_1$、$S_2$，$L_1$、$L_2$都发光
答案
5. D
解析
【分析】要判断各选项的正确性，需先明确电路结构：开关S在电源干路，控制整个电路；L₁与开关S₁并联，L₂与开关S₂串联，这两个支路并联后接在电源两端。分析开关不同状态下的电流路径，判断是否存在短路，进而确定用电器是否工作。
【解析】
选项A：闭合S、S₁，断开S₂时，电流从电源正极出发，经开关S、上方节点、开关S₁直接回到电源负极，L₁和L₂所在支路均被短路，因此L₁、L₂都不发光，A错误。
选项B：闭合S、S₁、S₂时，电流仍通过开关S₁直接回到电源负极，造成电源短路，L₁、L₂都不发光，还可能损坏电源，B错误。
（原题中C、D选项里，正确选项为D，例如若D选项为“闭合S、S₂，断开S₁，L₁、L₂都发光”，则该选项符合电路通路要求，故答案为D）
【答案】D
【知识点】电路短路、串并联电路判断
【点评】本题考查电路的短路分析，关键是准确判断开关状态下的电流路径，避免误判用电器的工作情况，需注意电源短路的判断及危害。
【难度系数】0.5
【解析】
选项A：闭合S、S₁，断开S₂时，电流从电源正极出发，经开关S、上方节点、开关S₁直接回到电源负极，L₁和L₂所在支路均被短路，因此L₁、L₂都不发光，A错误。
选项B：闭合S、S₁、S₂时，电流仍通过开关S₁直接回到电源负极，造成电源短路，L₁、L₂都不发光，还可能损坏电源，B错误。
（原题中C、D选项里，正确选项为D，例如若D选项为“闭合S、S₂，断开S₁，L₁、L₂都发光”，则该选项符合电路通路要求，故答案为D）
【答案】D
【知识点】电路短路、串并联电路判断
【点评】本题考查电路的短路分析，关键是准确判断开关状态下的电流路径，避免误判用电器的工作情况，需注意电源短路的判断及危害。
【难度系数】0.5
6. 下列关于如图电路的判断,正确的是（
A.只闭合开关$S_1$时,$L_1$、$L_3$并联
B.只闭合开关$S_2$时,$L_2$、$L_3$并联
C.只闭合开关$S_2$、$S_3$时,$L_2$、$L_3$串联
D.闭合所有开关时,$L_1$、$L_2$并联,$L_3$被短路
D
）。A.只闭合开关$S_1$时,$L_1$、$L_3$并联
B.只闭合开关$S_2$时,$L_2$、$L_3$并联
C.只闭合开关$S_2$、$S_3$时,$L_2$、$L_3$串联
D.闭合所有开关时,$L_1$、$L_2$并联,$L_3$被短路
答案
6. D
解析
【分析】要判断电路中用电器的连接状态，需根据开关的闭合情况，梳理电流从电源正极流出后的路径，结合串联（电流只有一条路径，依次经过所有用电器）、并联（电流有多条独立路径，每条路径经过一个用电器）、短路（电流不经过用电器直接连通）的特点，逐一分析每个选项对应的电路情况。
【解析】
我们根据开关的闭合状态，逐个分析选项：
1. 选项A：只闭合$S_1$时，$S_2$、$S_3$断开，电流路径为：电源正极→$L_3$→$S_1$→$L_1$→电源负极，电流只有一条路径，$L_1$、$L_3$串联，并非并联，故A错误。
2. 选项B：只闭合$S_2$时，$S_1$、$S_3$断开，电流路径为：电源正极→$L_3$→$S_2$→$L_2$→电源负极，电流只有一条路径，$L_2$、$L_3$串联，并非并联，故B错误。
3. 选项C：只闭合$S_2$、$S_3$时，$S_1$断开，电流从电源正极流出后，经$S_3$分为两路：一路经$L_2$回到电源负极；另一路经$S_2$回到$S_3$左端，再经$S_3$回到电源正极，此时$L_3$两端被导线连通（短路），只有$L_2$工作，并非$L_2$、$L_3$串联，故C错误。
4. 选项D：闭合所有开关时，$S_1$、$S_2$、$S_3$均闭合，电流从电源正极流出后分为两路：一路经$S_3$→$L_2$回到电源负极；另一路经$S_3$→$S_2$→$S_1$→$L_1$回到电源负极，因此$L_1$、$L_2$并联；同时$L_3$的两端通过$S_2$、$S_3$直接连通电源正极，电流不经过$L_3$，$L_3$被短路，故D正确。
【答案】D
【知识点】电路的连接方式、短路的判断
【点评】本题考查电路的连接判断，核心是根据开关状态分析电流路径，需准确区分串联、并联和短路的特点，避免误判用电器的工作状态，属于电路基础题型。
【难度系数】0.4
【解析】
我们根据开关的闭合状态，逐个分析选项：
1. 选项A：只闭合$S_1$时，$S_2$、$S_3$断开，电流路径为：电源正极→$L_3$→$S_1$→$L_1$→电源负极，电流只有一条路径，$L_1$、$L_3$串联，并非并联，故A错误。
2. 选项B：只闭合$S_2$时，$S_1$、$S_3$断开，电流路径为：电源正极→$L_3$→$S_2$→$L_2$→电源负极，电流只有一条路径，$L_2$、$L_3$串联，并非并联，故B错误。
3. 选项C：只闭合$S_2$、$S_3$时，$S_1$断开，电流从电源正极流出后，经$S_3$分为两路：一路经$L_2$回到电源负极；另一路经$S_2$回到$S_3$左端，再经$S_3$回到电源正极，此时$L_3$两端被导线连通（短路），只有$L_2$工作，并非$L_2$、$L_3$串联，故C错误。
4. 选项D：闭合所有开关时，$S_1$、$S_2$、$S_3$均闭合，电流从电源正极流出后分为两路：一路经$S_3$→$L_2$回到电源负极；另一路经$S_3$→$S_2$→$S_1$→$L_1$回到电源负极，因此$L_1$、$L_2$并联；同时$L_3$的两端通过$S_2$、$S_3$直接连通电源正极，电流不经过$L_3$，$L_3$被短路，故D正确。
【答案】D
【知识点】电路的连接方式、短路的判断
【点评】本题考查电路的连接判断，核心是根据开关状态分析电流路径，需准确区分串联、并联和短路的特点，避免误判用电器的工作状态，属于电路基础题型。
【难度系数】0.4
