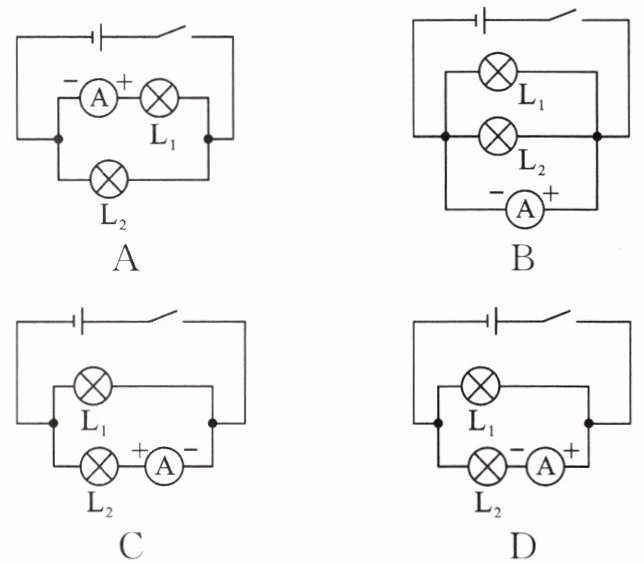

7. 能正确测量通过灯泡$\mathrm{L}_2$电流的是 （
D
）答案
7.D
解析
【分析】要正确测量通过灯泡$\mathrm{L}_2$的电流，需满足两个核心条件：一是电流表必须与$\mathrm{L}_2$串联；二是电流要从电流表的正接线柱流入，负接线柱流出。接下来逐一分析各选项：
选项A：电流表与$\mathrm{L}_1$串联，测量的是$\mathrm{L}_1$的电流，且电流表正负接线柱接反，不符合要求；
选项B：电流表接在干路中，测量的是干路总电流，不是$\mathrm{L}_2$的电流，不符合要求；
选项C：电流表与$\mathrm{L}_2$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，不符合要求；
选项D：电流表与$\mathrm{L}_2$串联，电流从电流表正接线柱流入、负接线柱流出，能正确测量$\mathrm{L}_2$的电流，符合要求。
【解析】根据电流表的使用规则：①电流表需串联在被测电路中；②电流应从电流表的正接线柱流入，负接线柱流出；③不能并联在电源两端。要测量$\mathrm{L}_2$的电流，电流表必须与$\mathrm{L}_2$串联，且接线柱接法正确。
对各选项分析如下：
A选项：电流表与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$的电流，且正负接线柱接反，错误；
B选项：电流表在干路，测量干路电流，错误；
C选项：电流表与$\mathrm{L}_2$串联，但正负接线柱接反，错误；
D选项：电流表与$\mathrm{L}_2$串联，接线柱接法正确，可正确测量$\mathrm{L}_2$的电流，正确。
【答案】D
【知识点】电流表的使用、串联电路电流测量
【点评】本题考查电流表的正确使用方法，属于电学基础题，需牢记电流表的连接规则，避免接线柱接反或连接位置错误。
【难度系数】0.6
选项A：电流表与$\mathrm{L}_1$串联，测量的是$\mathrm{L}_1$的电流，且电流表正负接线柱接反，不符合要求；
选项B：电流表接在干路中，测量的是干路总电流，不是$\mathrm{L}_2$的电流，不符合要求；
选项C：电流表与$\mathrm{L}_2$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，不符合要求；
选项D：电流表与$\mathrm{L}_2$串联，电流从电流表正接线柱流入、负接线柱流出，能正确测量$\mathrm{L}_2$的电流，符合要求。
【解析】根据电流表的使用规则：①电流表需串联在被测电路中；②电流应从电流表的正接线柱流入，负接线柱流出；③不能并联在电源两端。要测量$\mathrm{L}_2$的电流，电流表必须与$\mathrm{L}_2$串联，且接线柱接法正确。
对各选项分析如下：
A选项：电流表与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$的电流，且正负接线柱接反，错误；
B选项：电流表在干路，测量干路电流，错误；
C选项：电流表与$\mathrm{L}_2$串联，但正负接线柱接反，错误；
D选项：电流表与$\mathrm{L}_2$串联，接线柱接法正确，可正确测量$\mathrm{L}_2$的电流，正确。
【答案】D
【知识点】电流表的使用、串联电路电流测量
【点评】本题考查电流表的正确使用方法，属于电学基础题，需牢记电流表的连接规则，避免接线柱接反或连接位置错误。
【难度系数】0.6

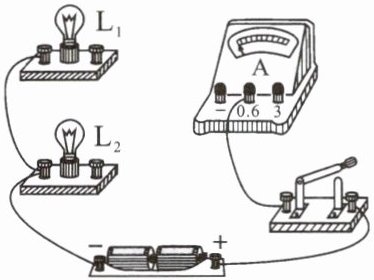

8. 如图所示，一位同学连接电路时把电流表并联在灯泡$\mathrm{L}_1$两端。闭合开关后，下列对各元件状况的判断正确的是（
A.灯$\mathrm{L}_1$不亮
B.灯$\mathrm{L}_2$不亮
C.电流表无示数
D.电池被烧坏
A
）A.灯$\mathrm{L}_1$不亮
B.灯$\mathrm{L}_2$不亮
C.电流表无示数
D.电池被烧坏
答案
8.A
解析
【分析】
首先明确电流表的特性：电流表电阻极小，在电路中相当于导线。本题中电流表并联在$\mathrm{L}_1$两端，会使$\mathrm{L}_1$被短路，电流会优先通过电流表支路，不经过$\mathrm{L}_1$。再梳理电流路径：电源正极流出的电流，经右侧节点后，会通过电流表支路，汇合后经过$\mathrm{L}_2$、开关回到电源负极。据此分析各元件的工作状态，判断选项对错。
【解析】
闭合开关后，电流表相当于导线，并联在$\mathrm{L}_1$两端，导致$\mathrm{L}_1$被短路，无电流通过，因此灯$\mathrm{L}_1$不亮，A选项正确；电流路径为：电源正极→电流表→$\mathrm{L}_2$→开关$\mathrm{S}$→电源负极，$\mathrm{L}_2$有电流通过，会发光，B选项错误；电流表中有电流通过，有示数，C选项错误；电流经过$\mathrm{L}_2}$，未直接短路电源，电池不会被烧坏，D选项错误。
【答案】
A
【知识点】
电路短路、电流表使用
【点评】
本题考查电流表的使用规则与电路短路的判断，核心是理解电流表相当于导线，并联用电器时会造成该用电器短路，需理清电流路径来判断各元件状态，属于基础电路分析题。
【难度系数】
0.3
首先明确电流表的特性：电流表电阻极小，在电路中相当于导线。本题中电流表并联在$\mathrm{L}_1$两端，会使$\mathrm{L}_1$被短路，电流会优先通过电流表支路，不经过$\mathrm{L}_1$。再梳理电流路径：电源正极流出的电流，经右侧节点后，会通过电流表支路，汇合后经过$\mathrm{L}_2$、开关回到电源负极。据此分析各元件的工作状态，判断选项对错。
【解析】
闭合开关后，电流表相当于导线，并联在$\mathrm{L}_1$两端，导致$\mathrm{L}_1$被短路，无电流通过，因此灯$\mathrm{L}_1$不亮，A选项正确；电流路径为：电源正极→电流表→$\mathrm{L}_2$→开关$\mathrm{S}$→电源负极，$\mathrm{L}_2$有电流通过，会发光，B选项错误；电流表中有电流通过，有示数，C选项错误；电流经过$\mathrm{L}_2}$，未直接短路电源，电池不会被烧坏，D选项错误。
【答案】
A
【知识点】
电路短路、电流表使用
【点评】
本题考查电流表的使用规则与电路短路的判断，核心是理解电流表相当于导线，并联用电器时会造成该用电器短路，需理清电流路径来判断各元件状态，属于基础电路分析题。
【难度系数】
0.3

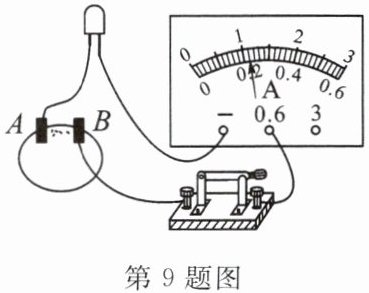

9. 利用水果可以制作电池。小丽同学将自制的橘子电池与电流表连接后，闭合开关，电流表的指针偏转情况如图所示，则该橘子电池的A端为
负
极，此时通过二极管的电流约为0.22
A。答案
9. 负 0.22
解析
【分析】
要解决该问题，需结合电流表的使用规则和读数方法分析：1. 电流表使用时，电流需从正接线柱流入、负接线柱流出，指针正向偏转，据此判断电池正负极；2. 确定电流表量程，根据分度值读取电流大小。
【解析】
1. 判断电池正负极：电流表的“-”为负接线柱，“0.6”为正接线柱，电流从电流表正接线柱流入、负接线柱流出时指针正向偏转，因此电路中电流方向为：电池B端→电流表“0.6”接线柱→电流表→开关→电池A端。电源外部电流从正极流向负极，故电池B端为正极，A端为负极。
2. 读取电流：电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.2A后第1小格，因此电流大小为0.2A + 1×0.02A = 0.22A。
【答案】
负；0.22
【知识点】
电流表的使用、电流的测量
【点评】
本题结合水果电池考查电流表的接线规则和读数方法，属于基础电学题，需掌握电流表的基本使用要点。
【难度系数】
0.3
要解决该问题，需结合电流表的使用规则和读数方法分析：1. 电流表使用时，电流需从正接线柱流入、负接线柱流出，指针正向偏转，据此判断电池正负极；2. 确定电流表量程，根据分度值读取电流大小。
【解析】
1. 判断电池正负极：电流表的“-”为负接线柱，“0.6”为正接线柱，电流从电流表正接线柱流入、负接线柱流出时指针正向偏转，因此电路中电流方向为：电池B端→电流表“0.6”接线柱→电流表→开关→电池A端。电源外部电流从正极流向负极，故电池B端为正极，A端为负极。
2. 读取电流：电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.2A后第1小格，因此电流大小为0.2A + 1×0.02A = 0.22A。
【答案】
负；0.22
【知识点】
电流表的使用、电流的测量
【点评】
本题结合水果电池考查电流表的接线规则和读数方法，属于基础电学题，需掌握电流表的基本使用要点。
【难度系数】
0.3
10.如图所示,若要将两灯变为并联电路,则应该闭合开关
$\mathrm{S}_1$、$\mathrm{S}_3$
,此时电流表测的是$\mathrm{L}_2$
(选填“$L_1$”“$L_2$”或“$L_1$ 和 $L_2$”)的电流。答案
10.$\mathrm{S}_1$、$\mathrm{S}_3$ $\mathrm{L}_2$
解析
【分析】要使两灯并联，需让电流从电源流出后分为两条独立路径，分别经过L₁和L₂，再汇合回到电源负极。需梳理各开关通断时的电流路径，确保不发生短路，且两灯各形成一条支路。
【解析】当闭合开关S₁、S₃，断开S₂时，电流从电源正极流出，经S₃后分为两条支路：一条支路经过L₁，再经左侧节点、S₁回到电源负极；另一条支路经过L₂和电流表A，再经左侧节点、S₁回到电源负极。此时两灯为并联关系，电流表与L₂串联，因此电流表测的是L₂的电流。
【答案】$\mathrm{S}_1$、$\mathrm{S}_3$；$\mathrm{L}_2$
【知识点】并联电路、电流的测量
【点评】本题考查并联电路的判断及电流表测量对象的确定，核心是理清开关通断时的电流路径，属于基础电路分析题。
【难度系数】0.3
【解析】当闭合开关S₁、S₃，断开S₂时，电流从电源正极流出，经S₃后分为两条支路：一条支路经过L₁，再经左侧节点、S₁回到电源负极；另一条支路经过L₂和电流表A，再经左侧节点、S₁回到电源负极。此时两灯为并联关系，电流表与L₂串联，因此电流表测的是L₂的电流。
【答案】$\mathrm{S}_1$、$\mathrm{S}_3$；$\mathrm{L}_2$
【知识点】并联电路、电流的测量
【点评】本题考查并联电路的判断及电流表测量对象的确定，核心是理清开关通断时的电流路径，属于基础电路分析题。
【难度系数】0.3
11.(贵州省中考)如图所示实物电路,请用笔画线代替导线按要求完成电路连接。要求:两灯并联,电流表测通过灯$\mathrm{L}_1$的电流,开关控制整个电路,导线不能交叉。
答案
11. 解:如图所示
解析
【分析】
要完成符合要求的电路连接，需先明确题目要求：两灯并联意味着电流有两条独立路径；电流表测$\mathrm{L}_1$的电流，因此电流表必须与$\mathrm{L}_1$串联，且电流要从电流表的正接线柱流入、负接线柱流出；开关控制整个电路，说明开关需接在干路中，同时导线不能交叉。解题时，先确定干路的电流路径（电源正极→开关），再分别搭建$\mathrm{L}_1$支路（电流表与$\mathrm{L}_1$串联）和$\mathrm{L}_2$支路，最后汇合到电源负极，确保各元件连接符合要求。
【解析】
连接步骤：1. 从电源正极连接开关的一端，开关的另一端连接电流表的正接线柱（0.6接线柱，适配小电流测量）；2. 将电流表的负接线柱与灯$\mathrm{L}_1$的一个接线柱相连，$\mathrm{L}_1$的另一个接线柱连接至电源负极；3. 将灯$\mathrm{L}_2$的一个接线柱连接到开关与电流表之间的干路导线上，$\mathrm{L}_2$的另一个接线柱连接至电源负极，这样两灯并联，电流表测$\mathrm{L}_1$的电流，开关控制整个电路，且导线无交叉。
【答案】
【知识点】
并联电路、电流表使用、实物电路连接
【点评】
本题考查电学基础的实物电路连接，需掌握并联电路的特点和电流表的使用规则，是中考常见的基础题型，注重对基本操作能力的考查。
【难度系数】
0.5
要完成符合要求的电路连接，需先明确题目要求：两灯并联意味着电流有两条独立路径；电流表测$\mathrm{L}_1$的电流，因此电流表必须与$\mathrm{L}_1$串联，且电流要从电流表的正接线柱流入、负接线柱流出；开关控制整个电路，说明开关需接在干路中，同时导线不能交叉。解题时，先确定干路的电流路径（电源正极→开关），再分别搭建$\mathrm{L}_1$支路（电流表与$\mathrm{L}_1$串联）和$\mathrm{L}_2$支路，最后汇合到电源负极，确保各元件连接符合要求。
【解析】
连接步骤：1. 从电源正极连接开关的一端，开关的另一端连接电流表的正接线柱（0.6接线柱，适配小电流测量）；2. 将电流表的负接线柱与灯$\mathrm{L}_1$的一个接线柱相连，$\mathrm{L}_1$的另一个接线柱连接至电源负极；3. 将灯$\mathrm{L}_2$的一个接线柱连接到开关与电流表之间的干路导线上，$\mathrm{L}_2$的另一个接线柱连接至电源负极，这样两灯并联，电流表测$\mathrm{L}_1$的电流，开关控制整个电路，且导线无交叉。
【答案】
【知识点】
并联电路、电流表使用、实物电路连接
【点评】
本题考查电学基础的实物电路连接，需掌握并联电路的特点和电流表的使用规则，是中考常见的基础题型，注重对基本操作能力的考查。
【难度系数】
0.5

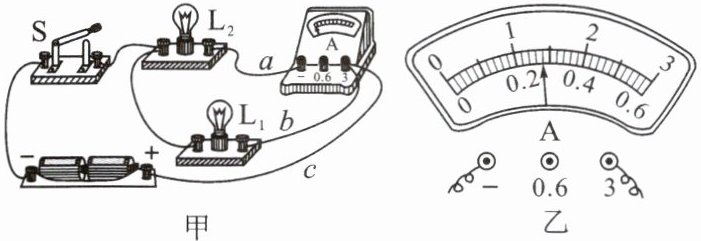

12.[科学探究]如图甲所示是用电流表测量电流的实物连接图,请按要求回答问题。
(1)在连接电路时,开关应处于
(2)图甲中电流表测量的是通过灯泡
(3)小明同学连接好电路后,闭合开关,发现电流表指针快速向右大幅度偏转,他赶快断开开关,发生这种现象的原因可能是
(4)纠正错误后,电流表的示数如图乙所示,则电流表测出的电流是
(5)如果要用电流表测量通过干路的电流,且只允许移动一根导线,则应将导线
(1)在连接电路时,开关应处于
断开
状态。(2)图甲中电流表测量的是通过灯泡
$\mathrm{L}_2$
的电流。(3)小明同学连接好电路后,闭合开关,发现电流表指针快速向右大幅度偏转,他赶快断开开关,发生这种现象的原因可能是
$\mathrm{L}_2$短路
。(4)纠正错误后,电流表的示数如图乙所示,则电流表测出的电流是
1.4
A。(5)如果要用电流表测量通过干路的电流,且只允许移动一根导线,则应将导线
$b$
(选填“a”“b”或“c”)的右端接在电流表的“$-$
”(选填“−”“0.6”或“3”)接线柱上。答案
12.(1)断开 (2)$\mathrm{L}_2$ (3)$\mathrm{L}_2$短路 (4)1.4 (5)$b$ $-$
解析
【分析】
本题围绕电流表的使用、电路连接的基本操作、电路故障分析及电流测量展开，需逐一分析每个问题：
1. 连接电路时，为避免短路损坏元件，开关需处于安全状态；
2. 判断电流表测量对象，看电流表与哪个用电器串联；
3. 电流表指针大幅偏转，说明电路电流过大，对应短路故障；
4. 读取电流表示数需先确定量程和分度值；
5. 调整导线使电流表接入干路，满足测干路电流的要求。
【解析】
(1) 连接电路时，为防止连接过程中出现短路，保护电路元件，开关应处于断开状态；
(2) 观察图甲实物电路，电流表与灯泡$\mathrm{L}_2$串联，因此电流表测量的是通过$\mathrm{L}_2$的电流；
(3) 闭合开关后电流表指针快速大幅偏转，说明电路电流过大，原因是$\mathrm{L}_2$短路，导致电路电阻过小，电流急剧增大；
(4) 图乙中电流表选用0~3A量程，该量程分度值为0.1A，指针指向1.4A刻度处，因此电流表示数为1.4A；
(5) 要测量干路电流，电流表需接在干路，原电路中电流表在$\mathrm{L}_2$支路，应将导线$b$的右端从电流表“3”接线柱改接至电流表的“$-$”接线柱，使电流经过电流表后再分流到$\mathrm{L}_1$和$\mathrm{L}_2$，即可测干路电流。
【答案】
(1)断开；(2)$\mathrm{L}_2$；(3)$\mathrm{L}_2$短路；(4)1.4；(5)$b$；$-$
【知识点】
电路连接、电流表使用、电流测量
【点评】
本题是电流表应用的基础题，涵盖电路操作、故障分析、读数及电路调整，需掌握电流表使用规则和电路连接方法，题目难度适中，侧重基础知识点的应用。
【难度系数】
0.3
本题围绕电流表的使用、电路连接的基本操作、电路故障分析及电流测量展开，需逐一分析每个问题：
1. 连接电路时，为避免短路损坏元件，开关需处于安全状态；
2. 判断电流表测量对象，看电流表与哪个用电器串联；
3. 电流表指针大幅偏转，说明电路电流过大，对应短路故障；
4. 读取电流表示数需先确定量程和分度值；
5. 调整导线使电流表接入干路，满足测干路电流的要求。
【解析】
(1) 连接电路时，为防止连接过程中出现短路，保护电路元件，开关应处于断开状态；
(2) 观察图甲实物电路，电流表与灯泡$\mathrm{L}_2$串联，因此电流表测量的是通过$\mathrm{L}_2$的电流；
(3) 闭合开关后电流表指针快速大幅偏转，说明电路电流过大，原因是$\mathrm{L}_2$短路，导致电路电阻过小，电流急剧增大；
(4) 图乙中电流表选用0~3A量程，该量程分度值为0.1A，指针指向1.4A刻度处，因此电流表示数为1.4A；
(5) 要测量干路电流，电流表需接在干路，原电路中电流表在$\mathrm{L}_2$支路，应将导线$b$的右端从电流表“3”接线柱改接至电流表的“$-$”接线柱，使电流经过电流表后再分流到$\mathrm{L}_1$和$\mathrm{L}_2$，即可测干路电流。
【答案】
(1)断开；(2)$\mathrm{L}_2$；(3)$\mathrm{L}_2$短路；(4)1.4；(5)$b$；$-$
【知识点】
电路连接、电流表使用、电流测量
【点评】
本题是电流表应用的基础题，涵盖电路操作、故障分析、读数及电路调整，需掌握电流表使用规则和电路连接方法，题目难度适中，侧重基础知识点的应用。
【难度系数】
0.3
