7. 如图所示，闭合开关S后，电流表Ⓐ的示数为0.6 A，电流表Ⓐ₁的示数为0.2 A。则通过小灯泡L₁、L₂的电流分别是 （
A.0.2 A 0.2 A
B.0.2 A 0.4 A
C.0.4 A 0.2 A
D.0.6 A 0.4 A
B
）A.0.2 A 0.2 A
B.0.2 A 0.4 A
C.0.4 A 0.2 A
D.0.6 A 0.4 A
答案
7. B
解析
【分析】
要解决这道题，需先分析电路结构：首先判断小灯泡的连接方式，再确定各电流表的测量对象，最后利用并联电路的电流规律计算电流。步骤如下：1. 观察实物图，明确L₁与L₂为并联；2. 确定电流表A在干路，测总电流，电流表A₁与L₁串联，测L₁的电流；3. 根据并联电路电流规律（干路电流等于各支路电流之和），计算L₂的电流。
【解析】
由实物图可知，L₁和L₂并联，电流表A测干路总电流，示数为0.6 A；电流表A₁测通过L₁的电流，示数为0.2 A。根据并联电路电流规律：干路电流I = I₁ + I₂，因此通过L₂的电流I₂ = I - I₁ = 0.6 A - 0.2 A = 0.4 A。即通过L₁的电流为0.2 A，通过L₂的电流为0.4 A，对应选项B。
【答案】
B
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流规律，核心是正确判断电流表测量的支路/干路，属于基础电路分析题，难度较低。
【难度系数】
0.3
要解决这道题，需先分析电路结构：首先判断小灯泡的连接方式，再确定各电流表的测量对象，最后利用并联电路的电流规律计算电流。步骤如下：1. 观察实物图，明确L₁与L₂为并联；2. 确定电流表A在干路，测总电流，电流表A₁与L₁串联，测L₁的电流；3. 根据并联电路电流规律（干路电流等于各支路电流之和），计算L₂的电流。
【解析】
由实物图可知，L₁和L₂并联，电流表A测干路总电流，示数为0.6 A；电流表A₁测通过L₁的电流，示数为0.2 A。根据并联电路电流规律：干路电流I = I₁ + I₂，因此通过L₂的电流I₂ = I - I₁ = 0.6 A - 0.2 A = 0.4 A。即通过L₁的电流为0.2 A，通过L₂的电流为0.4 A，对应选项B。
【答案】
B
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流规律，核心是正确判断电流表测量的支路/干路，属于基础电路分析题，难度较低。
【难度系数】
0.3
8. 如图所示，开关S闭合，两个灯均正常发光，电流表
的示数为0.6 A，电流表A₂的示数为0.4 A，电压表的示数为5 V。下列说法正确的是（
A.电源电压为10 V
B.通过灯泡L₂的电流为0.2 A
C.灯泡L₁两端的电压为5 V
D.干路电流为1 A
的示数为0.6 A，电流表A₂的示数为0.4 A，电压表的示数为5 V。下列说法正确的是（C
）A.电源电压为10 V
B.通过灯泡L₂的电流为0.2 A
C.灯泡L₁两端的电压为5 V
D.干路电流为1 A
答案
8. C
解析
【分析】
首先判断电路连接方式：由题意可知，两灯并联，因为两灯均正常发光且电流表有不同示数，符合并联电路的特征。并联电路的核心规律是：各支路两端电压相等（等于电源电压），干路电流等于各支路电流之和。接下来明确电表测量对象：电压表测并联电路的总电压（即电源电压），电流表A₁测干路电流，电流表A₂测L₂支路的电流。据此逐一分析选项：
选项A：电源电压等于电压表示数，应为5V，而非10V，错误；
选项B：A₂测L₂电流，故通过L₂的电流为0.4A，而非0.2A，错误；
选项C：并联电路各支路电压等于电源电压，因此L₁两端电压等于电压表的5V，正确；
选项D：干路电流为A₁的示数0.6A，而非1A，错误。
【解析】
解：由电路可知，两灯并联，电压表测量电源电压，电流表A₁测干路电流，电流表A₂测L₂支路电流。
根据并联电路的规律：
1. 电压规律：各支路两端电压相等，等于电源电压，因此电源电压U=U₁=U₂=5V，故选项A错误，选项C正确；
2. 电流规律：干路电流等于各支路电流之和，A₂示数为0.4A，即通过L₂的电流I₂=0.4A，故选项B错误；干路电流I=0.6A，故选项D错误。
综上，正确答案为C。
【答案】
C
【知识点】
并联电路电压规律；并联电路电流规律
【点评】
本题考查并联电路的基本规律，关键是正确判断电路连接方式和电表测量对象，属于基础题，难度适中。
【难度系数】
0.3
首先判断电路连接方式：由题意可知，两灯并联，因为两灯均正常发光且电流表有不同示数，符合并联电路的特征。并联电路的核心规律是：各支路两端电压相等（等于电源电压），干路电流等于各支路电流之和。接下来明确电表测量对象：电压表测并联电路的总电压（即电源电压），电流表A₁测干路电流，电流表A₂测L₂支路的电流。据此逐一分析选项：
选项A：电源电压等于电压表示数，应为5V，而非10V，错误；
选项B：A₂测L₂电流，故通过L₂的电流为0.4A，而非0.2A，错误；
选项C：并联电路各支路电压等于电源电压，因此L₁两端电压等于电压表的5V，正确；
选项D：干路电流为A₁的示数0.6A，而非1A，错误。
【解析】
解：由电路可知，两灯并联，电压表测量电源电压，电流表A₁测干路电流，电流表A₂测L₂支路电流。
根据并联电路的规律：
1. 电压规律：各支路两端电压相等，等于电源电压，因此电源电压U=U₁=U₂=5V，故选项A错误，选项C正确；
2. 电流规律：干路电流等于各支路电流之和，A₂示数为0.4A，即通过L₂的电流I₂=0.4A，故选项B错误；干路电流I=0.6A，故选项D错误。
综上，正确答案为C。
【答案】
C
【知识点】
并联电路电压规律；并联电路电流规律
【点评】
本题考查并联电路的基本规律，关键是正确判断电路连接方式和电表测量对象，属于基础题，难度适中。
【难度系数】
0.3

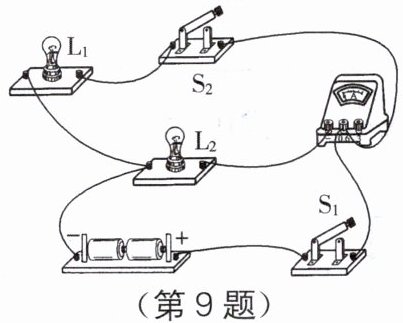

9. 如图所示，电源电压保持不变，电流表为理想电流表。闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均正常发光，电流表有示数，则下列分析正确的是（
A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是串联的
B.电流表测灯泡$\mathrm{L}_1$的电流
C.若断开开关$\mathrm{S}_2$，电流表示数不变
D.若灯$\mathrm{L}_1$比$\mathrm{L}_2$亮，原因是灯$\mathrm{L}_1$两端电压大于$\mathrm{L}_2$两端电压
C
）A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是串联的
B.电流表测灯泡$\mathrm{L}_1$的电流
C.若断开开关$\mathrm{S}_2$，电流表示数不变
D.若灯$\mathrm{L}_1$比$\mathrm{L}_2$亮，原因是灯$\mathrm{L}_1$两端电压大于$\mathrm{L}_2$两端电压
答案
9. C
解析
【分析】
要解决此题，需先分析电路连接方式：闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，电流从电源正极出发，经$\mathrm{S}_1$后分为两条支路，一条经$\mathrm{S}_2$、$\mathrm{L}_1$回到电源负极，另一条经电流表、$\mathrm{L}_2$回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测量$\mathrm{L}_2$支路的电流。接下来逐一分析选项：判断串并联关系、电流表测量对象、断开$\mathrm{S}_2$后的电流变化、灯泡亮度的原因。
【解析】
1. 选项A：由上述电路分析可知，$\mathrm{L}_1$和$\mathrm{L}_2$是并联，不是串联，故A错误；
2. 选项B：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流，故B错误；
3. 选项C：断开$\mathrm{S}_2$后，$\mathrm{L}_1$支路断开，只有$\mathrm{L}_2$支路工作。并联电路中各支路电压等于电源电压，$\mathrm{L}_2$的电阻不变，根据欧姆定律$I=\frac{U}{R}$，$\mathrm{L}_2$的电流不变，因此电流表示数不变，故C正确；
4. 选项D：并联电路中各支路两端电压相等，所以$\mathrm{L}_1$和$\mathrm{L}_2$两端电压相等，灯泡亮度由实际功率决定，不是电压，故D错误。
【答案】
C
【知识点】
并联电路特点、电流表使用、欧姆定律
【点评】
本题考查电路分析，关键是判断电路连接方式和电流表测量对象，需牢记并联电路电压规律，结合欧姆定律分析电流变化。
【难度系数】
0.5
要解决此题，需先分析电路连接方式：闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，电流从电源正极出发，经$\mathrm{S}_1$后分为两条支路，一条经$\mathrm{S}_2$、$\mathrm{L}_1$回到电源负极，另一条经电流表、$\mathrm{L}_2$回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测量$\mathrm{L}_2$支路的电流。接下来逐一分析选项：判断串并联关系、电流表测量对象、断开$\mathrm{S}_2$后的电流变化、灯泡亮度的原因。
【解析】
1. 选项A：由上述电路分析可知，$\mathrm{L}_1$和$\mathrm{L}_2$是并联，不是串联，故A错误；
2. 选项B：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流，故B错误；
3. 选项C：断开$\mathrm{S}_2$后，$\mathrm{L}_1$支路断开，只有$\mathrm{L}_2$支路工作。并联电路中各支路电压等于电源电压，$\mathrm{L}_2$的电阻不变，根据欧姆定律$I=\frac{U}{R}$，$\mathrm{L}_2$的电流不变，因此电流表示数不变，故C正确；
4. 选项D：并联电路中各支路两端电压相等，所以$\mathrm{L}_1$和$\mathrm{L}_2$两端电压相等，灯泡亮度由实际功率决定，不是电压，故D错误。
【答案】
C
【知识点】
并联电路特点、电流表使用、欧姆定律
【点评】
本题考查电路分析，关键是判断电路连接方式和电流表测量对象，需牢记并联电路电压规律，结合欧姆定律分析电流变化。
【难度系数】
0.5
10. 如图所示，电流表
和Ⓐ₂的示数分别为3 A和2 A，若将L₁、L₂、L₃中的某两个灯泡互换，其他条件不变，发现两电表的示数不变。通过A点的电流可能为 （
A.3.0 A
B.4.0 A
C.4.5 A
D.5.0 A
和Ⓐ₂的示数分别为3 A和2 A，若将L₁、L₂、L₃中的某两个灯泡互换，其他条件不变，发现两电表的示数不变。通过A点的电流可能为 （B
）A.3.0 A
B.4.0 A
C.4.5 A
D.5.0 A
答案
10. B
解析
【分析】
首先明确电路为三个灯泡并联，电流表A₁测量L₁和L₃的总电流，电流表A₂测量L₁和L₂的总电流。设通过L₁、L₂、L₃的电流分别为I₁、I₂、I₃，根据电流表示数可列出两个电流关系；互换某两个灯泡后两电表示数不变，说明互换的两个灯泡电流相等，据此分析需满足的第三个电流关系，联立即可求出A点的干路电流。
【解析】
1. 确定电路与电流表测量对象：三灯并联，A₁测L₁、L₃的总电流，A₂测L₁、L₂的总电流。
2. 根据电流表示数列方程：已知A₁示数为3A，故 $ I_1 + I_3 = 3\ \mathrm{A} $；A₂示数为2A，故 $ I_1 + I_2 = 2\ \mathrm{A} $。
3. 分析互换灯泡的条件：互换两灯后两电表示数不变，说明互换的两灯电流相等。若互换L₁和L₂，则A₂示数不变（仍为 $ I_1 + I_2 = 2\ \mathrm{A} $），需A₁示数不变，即 $ I_2 + I_3 = 3\ \mathrm{A} $。
4. 联立求总电流：干路A点的电流为三灯电流之和，将三个方程相加得 $ 2(I_1 + I_2 + I_3) = 3\ \mathrm{A} + 2\ \mathrm{A} + 3\ \mathrm{A} = 8\ \mathrm{A} $，故总电流 $ I = I_1 + I_2 + I_3 = 4\ \mathrm{A} $。
【答案】
B
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流特点，核心是理解“互换两灯后电流表示数不变”的条件（互换的两灯电流相等），通过联立电流关系求解总电流，需具备电路分析和方程运算能力。
【难度系数】
0.4
首先明确电路为三个灯泡并联，电流表A₁测量L₁和L₃的总电流，电流表A₂测量L₁和L₂的总电流。设通过L₁、L₂、L₃的电流分别为I₁、I₂、I₃，根据电流表示数可列出两个电流关系；互换某两个灯泡后两电表示数不变，说明互换的两个灯泡电流相等，据此分析需满足的第三个电流关系，联立即可求出A点的干路电流。
【解析】
1. 确定电路与电流表测量对象：三灯并联，A₁测L₁、L₃的总电流，A₂测L₁、L₂的总电流。
2. 根据电流表示数列方程：已知A₁示数为3A，故 $ I_1 + I_3 = 3\ \mathrm{A} $；A₂示数为2A，故 $ I_1 + I_2 = 2\ \mathrm{A} $。
3. 分析互换灯泡的条件：互换两灯后两电表示数不变，说明互换的两灯电流相等。若互换L₁和L₂，则A₂示数不变（仍为 $ I_1 + I_2 = 2\ \mathrm{A} $），需A₁示数不变，即 $ I_2 + I_3 = 3\ \mathrm{A} $。
4. 联立求总电流：干路A点的电流为三灯电流之和，将三个方程相加得 $ 2(I_1 + I_2 + I_3) = 3\ \mathrm{A} + 2\ \mathrm{A} + 3\ \mathrm{A} = 8\ \mathrm{A} $，故总电流 $ I = I_1 + I_2 + I_3 = 4\ \mathrm{A} $。
【答案】
B
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流特点，核心是理解“互换两灯后电流表示数不变”的条件（互换的两灯电流相等），通过联立电流关系求解总电流，需具备电路分析和方程运算能力。
【难度系数】
0.4

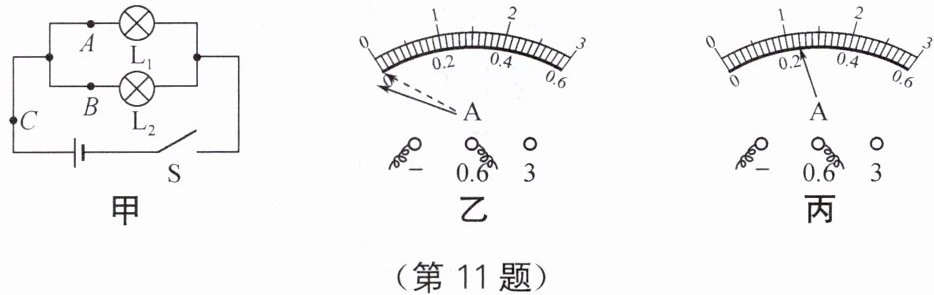

11. 如图所示是小明在探究并联电路电流规律的实验，图甲是实验的电路图。
（第11题）
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，小明忘了
（2）小明先将电流表接A处，闭合开关后，观察到灯L₂发光，但灯L₁不发光，电流表的示数为零，电路可能存在的故障是
（3）他在测量B处电流时，发现电流表的指针偏转如图乙所示，原因是
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中（表格未给出），立即得出了并联电路的电流规律。请指出他在实验中存在的问题是
（5）实验改进后，小明又测量了几组数据，如下表所示，因此，他得到并联电路的电流关系是
（第11题）（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，小明忘了
断开开关
。（2）小明先将电流表接A处，闭合开关后，观察到灯L₂发光，但灯L₁不发光，电流表的示数为零，电路可能存在的故障是
$\mathrm{L_1}$或电流表断路
。（3）他在测量B处电流时，发现电流表的指针偏转如图乙所示，原因是
电流表的正负接线柱接反了
；排除故障后，电流表的示数如图丙所示，则电流表的示数为0.24
A。（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中（表格未给出），立即得出了并联电路的电流规律。请指出他在实验中存在的问题是
实验次数太少，结论有偶然性
。（5）实验改进后，小明又测量了几组数据，如下表所示，因此，他得到并联电路的电流关系是
$I_C=I_A+I_B$
。（写出表达式，用$I_A$、$I_B$、$I_C$表示）答案
11. (1) 断开开关
(2) $\mathrm{L_1}$或电流表断路
(3) 电流表的正负接线柱接反了；0.24
(4) 实验次数太少，结论有偶然性
(5) $I_C=I_A+I_B$
(2) $\mathrm{L_1}$或电流表断路
(3) 电流表的正负接线柱接反了；0.24
(4) 实验次数太少，结论有偶然性
(5) $I_C=I_A+I_B$
解析
【分析】
本题围绕并联电路电流规律的实验展开，需结合电路连接规则、电流表使用、电路故障判断、实验设计原则等知识点逐一分析：
1. 连接电路时，规范要求必须断开开关，若未断开，接完导线电路接通，电流表指针会偏转；
2. L₂发光说明干路和L₂支路正常，A处电流表测L₁支路，示数为0且L₁不发光，说明L₁支路断路；
3. 电流表指针反向偏转是正负接线柱接反，读数需先确定量程和分度值；
4. 仅一组数据得出规律，实验次数不足，结论有偶然性；
5. 并联电路干路电流等于各支路电流之和，对应C为干路、A和B为支路，可推导电流关系。
【解析】
(1) 连接电路时，为避免电路接通时出现短路等异常，必须断开开关。刚接好最后一根导线电流表指针偏转，说明连接电路时小明忘了断开开关；
(2) L₂发光，说明干路和L₂支路通路；A处电流表测L₁支路，示数为零且L₁不发光，说明L₁支路断路，故障为L₁或电流表断路；
(3) 电流表指针反向偏转，原因是电流表的正负接线柱接反了；图丙电流表选用0~0.6A量程，分度值为0.02A，示数为0.24A；
(4) 仅测量一组数据就得出并联电路电流规律，实验次数太少，结论具有偶然性，不具有普遍性，应多次实验寻找普遍规律；
(5) 并联电路中，干路电流等于各支路电流之和，C点为干路电流，A、B点为支路电流，故电流关系为$I_C=I_A+I_B$。
【答案】
(1) 断开开关
(2) $\mathrm{L_1}$或电流表断路
(3) 电流表的正负接线柱接反了；0.24
(4) 实验次数太少，结论有偶然性
(5) $I_C=I_A+I_B$
【知识点】
并联电路电流规律、电流表的使用、电路故障分析
【点评】
本题是初中电学实验的基础题型，全面考查了并联电路电流规律探究过程中的基本操作、仪器使用、故障判断及实验设计等核心知识点，注重对实验过程的理解，适合巩固电学实验基础。
【难度系数】
0.6
本题围绕并联电路电流规律的实验展开，需结合电路连接规则、电流表使用、电路故障判断、实验设计原则等知识点逐一分析：
1. 连接电路时，规范要求必须断开开关，若未断开，接完导线电路接通，电流表指针会偏转；
2. L₂发光说明干路和L₂支路正常，A处电流表测L₁支路，示数为0且L₁不发光，说明L₁支路断路；
3. 电流表指针反向偏转是正负接线柱接反，读数需先确定量程和分度值；
4. 仅一组数据得出规律，实验次数不足，结论有偶然性；
5. 并联电路干路电流等于各支路电流之和，对应C为干路、A和B为支路，可推导电流关系。
【解析】
(1) 连接电路时，为避免电路接通时出现短路等异常，必须断开开关。刚接好最后一根导线电流表指针偏转，说明连接电路时小明忘了断开开关；
(2) L₂发光，说明干路和L₂支路通路；A处电流表测L₁支路，示数为零且L₁不发光，说明L₁支路断路，故障为L₁或电流表断路；
(3) 电流表指针反向偏转，原因是电流表的正负接线柱接反了；图丙电流表选用0~0.6A量程，分度值为0.02A，示数为0.24A；
(4) 仅测量一组数据就得出并联电路电流规律，实验次数太少，结论具有偶然性，不具有普遍性，应多次实验寻找普遍规律；
(5) 并联电路中，干路电流等于各支路电流之和，C点为干路电流，A、B点为支路电流，故电流关系为$I_C=I_A+I_B$。
【答案】
(1) 断开开关
(2) $\mathrm{L_1}$或电流表断路
(3) 电流表的正负接线柱接反了；0.24
(4) 实验次数太少，结论有偶然性
(5) $I_C=I_A+I_B$
【知识点】
并联电路电流规律、电流表的使用、电路故障分析
【点评】
本题是初中电学实验的基础题型，全面考查了并联电路电流规律探究过程中的基本操作、仪器使用、故障判断及实验设计等核心知识点，注重对实验过程的理解，适合巩固电学实验基础。
【难度系数】
0.6
