1. 滑动变阻器是通过改变来改变电阻的，它接入电路中电路符号是。

1. 接入电路中电阻线的长度 滑动变阻器的电路符号为标准滑动变阻器符号

【分析】本题考查滑动变阻器的基础概念，解题思路为：先回忆滑动变阻器的工作原理，明确其是通过改变接入电路中电阻线的长度来改变电阻；再牢记滑动变阻器接入电路的标准电路符号，即可完成填空。
【解析】滑动变阻器的工作原理是导体电阻与长度有关，通过改变接入电路中电阻线的长度来改变电阻，进而调节电路电流；其接入电路的电路符号为教材规定的标准滑动变阻器符号。
【答案】接入电路中电阻线的长度；标准滑动变阻器符号
【知识点】滑动变阻器原理，滑动变阻器电路符号
【点评】本题为初中物理电学基础识记题，考查滑动变阻器的核心基础知识，难度较低，适合巩固基础概念。
【难度系数】0.8

2. 滑动变阻器的作用是，应将它联接入电路，使用滑动变阻器时正确的接线方式是。

1. 改变电路中的电流 2. 串 3. 一上一下接线柱接入电路

【分析】
要解决这道题，需回忆滑动变阻器的核心知识点：首先，滑动变阻器通过改变接入电路的电阻丝长度改变电阻，进而改变电路中的电流；其次，滑动变阻器需串联接入电路才能改变整个电路的电阻，并联无法实现该调节效果；最后，接线时若接同上端或同下端接线柱，无法改变电阻，正确接线为一上一下。
【解析】
1. 滑动变阻器的作用是改变电路中的电流，这是其核心功能；
2. 滑动变阻器应串联接入电路，只有串联才能改变电路总电阻，从而调节电流；
3. 使用滑动变阻器时，正确接线方式是一上一下接线柱接入电路，这样才能有效调节电阻。
【答案】
改变电路中的电流；串；一上一下接线柱接入电路
【知识点】
滑动变阻器的作用、滑动变阻器的连接、滑动变阻器的接线方法
【点评】
本题考查滑动变阻器的基础知识点，属于电学识记类内容，是常考的基础题，难度较低，准确记忆相关概念即可作答。
【难度系数】
0.8

3. 为了，在电路接通前，滑动变阻器的滑片应位于处。

1. 保护电路 2. 阻值最大

【分析】
滑动变阻器在电路中的作用之一是保护电路，防止电路接通瞬间电流过大损坏元件。根据欧姆定律，电源电压一定时，电路总电阻越大，电流越小，因此为了让电路接通时初始电流最小，需将滑动变阻器滑片调至阻值最大处，以此实现保护电路的目的。
【解析】
在电学实验操作中，电路接通前调节滑动变阻器滑片到阻值最大位置，核心目的是保护电路，避免电流过大损坏用电器或电源。因此第一个空填写“保护电路”，第二个空填写“阻值最大”。
【答案】
保护电路；阻值最大
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的基础操作要求，是电学实验的核心识记类知识点，难度较低，属于学生需熟练掌握的基础内容。
【难度系数】
0.9

4. 某滑动变阻器上标有“15 Ω 1 A”字样，15 Ω 表示，1 A 表示。

1. 最大阻值是15 Ω 2. 允许通过的最大电流为1 A

【分析】
要解答本题，需掌握滑动变阻器铭牌参数的含义：滑动变阻器的铭牌上标注的两个数值，分别对应其最大阻值和允许通过的最大电流，据此可完成填空。
【解析】
滑动变阻器铭牌“15 Ω 1 A”中，“15 Ω”表示该滑动变阻器的最大阻值为15 Ω；“1 A”表示该滑动变阻器允许通过的最大电流为1 A。
【答案】
最大阻值是15 Ω；允许通过的最大电流为1 A
【知识点】
滑动变阻器的铭牌参数；滑动变阻器的使用
【点评】
本题考查滑动变阻器铭牌标识的基础含义，属于电学部分的识记类基础题，难度较低，需准确记忆相关概念。
【难度系数】
0.8

5. 常见的变阻器有滑动变阻器、、电位器。滑动变阻器使用的优点是，缺点是。

1. 电阻箱 2. 可以连续改变电阻 3. 不能准确读出电阻的数值

【分析】
首先回忆常见的变阻器类型，滑动变阻器、电阻箱、电位器是三种常见的变阻器；滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，据此分析其优缺点。
【解析】
常见的变阻器有滑动变阻器、电阻箱、电位器；滑动变阻器使用时，能连续改变接入电路的电阻，这是它的优点；但它无法准确读出接入电路的电阻具体数值，这是它的缺点。
【答案】
电阻箱；可以连续改变电阻；不能准确读出电阻的数值
【知识点】
变阻器分类；滑动变阻器特点
【点评】
本题考查常见变阻器的种类及滑动变阻器的优缺点，属于基础概念识记类题目，难度较低。
【难度系数】
0.2

1. 滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的。某滑动变阻器上标有“200 Ω 1 A”字样，其中200 Ω指的是，1 A指的是。

1. 长度 2. 最大阻值为200 Ω 3. 允许通过的最大电流为1 A

【分析】
这道题考查滑动变阻器的基础概念，解题思路：1. 回忆滑动变阻器的工作原理，明确其改变电阻的方式；2. 理解滑动变阻器铭牌上参数的具体含义，对应填写每个空即可。
【解析】
滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，因此第一个空填“长度”；滑动变阻器铭牌上“200Ω”指的是该滑动变阻器的最大阻值为200Ω，“1A”指的是允许通过该滑动变阻器的最大电流为1A，对应后两个空的内容。
【答案】
长度；最大阻值为200 Ω；允许通过的最大电流为1 A
【知识点】
滑动变阻器的工作原理；滑动变阻器的铭牌参数
【点评】
本题是对滑动变阻器核心基础知识点的直接考查，属于识记类题目，难度较低，主要检验学生对滑动变阻器基本概念的掌握情况。
【难度系数】
0.9

2. 如图所示,若要使滑动变阻器的滑片P向左端滑动时,小灯泡变亮,那么可以将滑动变阻器的C接线柱与接线柱接在电路的M、N两端。闭合开关前,滑片P应位于(选填“A”或“B”)端。

1. A 2. B

【分析】
要解决该问题，需结合滑动变阻器的工作原理：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，电阻越小，电路电流越大，灯泡越亮。首先根据“滑片P向左滑动时小灯泡变亮”判断接入电阻的变化，确定滑动变阻器的接线柱；再依据滑动变阻器的使用规则，明确闭合开关前滑片的位置要求。
【解析】
1. 小灯泡变亮说明电路中电流变大，电源电压不变时，电路总电阻需变小，即滑动变阻器接入电路的电阻丝长度变短。滑动变阻器采用“一上一下”接线，若将C接线柱与A接线柱接入M、N两端，接入电路的电阻丝为AP段；当滑片P向左滑动时，AP段电阻丝长度变短，电阻减小，电流增大，小灯泡变亮，因此第一个空填A。
2. 闭合开关前，滑动变阻器应调至最大阻值处以保护电路。当接入C和A接线柱时，接入的是AP段电阻丝，滑片P在B端时，AP段电阻丝最长，电阻最大，因此滑片应位于B端。
【答案】
A；B
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的工作原理和使用规则，需理解电阻变化与滑片移动的对应关系，以及闭合开关前滑动变阻器的调节要求，属于基础应用题型，难度适中。
【难度系数】
0.5

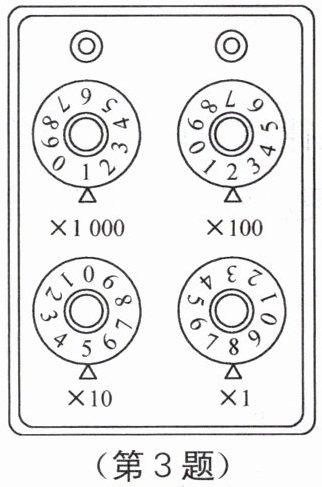

3. 如图所示的电阻箱的示数为Ω。此电阻箱的可调范围是。

1. 1 258 2. 0~9 999 Ω

【分析】
要读取电阻箱的示数，需先明确每个旋钮对应的倍率，找到每个旋钮上三角符号所指的数字，将该数字与对应倍率相乘后求和，即可得到电阻箱的示数；电阻箱的可调范围是所有旋钮取最小值时的电阻，到所有旋钮取最大值时的电阻之间的范围，每个旋钮的数字范围为0~9，据此计算可调范围。
【解析】
1. 计算电阻箱的示数：
×1000旋钮：三角指向数字1，对应电阻为 $1 × 1000\ \Omega = 1000\ \Omega$；
×100旋钮：三角指向数字2，对应电阻为 $2 × 100\ \Omega = 200\ \Omega$；
×10旋钮：三角指向数字5，对应电阻为 $5 × 10\ \Omega = 50\ \Omega$；
×1旋钮：三角指向数字8，对应电阻为 $8 × 1\ \Omega = 8\ \Omega$；
总示数为 $1000\ \Omega + 200\ \Omega + 50\ \Omega + 8\ \Omega = 1258\ \Omega$。
2. 计算可调范围：
每个旋钮最小取0，最大取9，因此最小电阻为 $0 × 1000 + 0 × 100 + 0 × 10 + 0 × 1 = 0\ \Omega$；最大电阻为 $9 × 1000 + 9 × 100 + 9 × 10 + 9 × 1 = 9999\ \Omega$，即可调范围为 $0∼9999\ \Omega$。
【答案】
1258；0~9999Ω
【知识点】
电阻箱读数，电阻箱可调范围
【点评】
本题考查电阻箱的读数方法，核心是找准每个旋钮的数字与对应倍率，计算时需注意对应关系，可调范围的计算需明确每个旋钮的最大、最小取值，难度适中。
【难度系数】
0.3

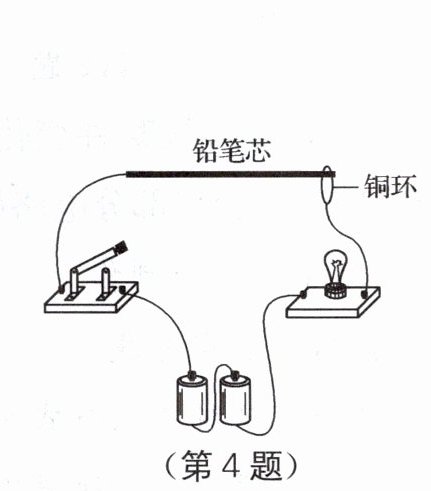

4. 如图所示,某同学用铅笔芯设计了一个简易调光灯电路。闭合开关,将铜环向左移动的过程中灯泡亮度会（选填“变亮”或“变暗”）；该同学移动铜环的过程中,灯泡的亮度变化不明显,他可以通过更换更（选填“粗”或“细”）的铅笔芯来改进。

1. 变亮 2. 细

【分析】
要解决该问题，需结合滑动变阻器的工作原理、影响电阻大小的因素以及欧姆定律分析：铜环移动时，铅笔芯接入电路的长度改变，导致接入电阻变化，进而影响电路电流；灯泡亮度由实际功率决定，电流变化会改变功率；亮度变化不明显是因为电阻变化量小，需通过改变铅笔芯横截面积增大电阻变化量。
【解析】
1. 分析铜环左移的电阻变化：闭合开关，铜环向左移动，铅笔芯接入电路的长度变短。在铅笔芯材料和横截面积不变时，导体长度越短，电阻越小，因此电路总电阻减小。
2. 分析灯泡亮度变化：电源电压不变，根据欧姆定律 $ I = \frac{U}{R} $，电路电流变大。灯泡的实际功率 $ P = I^2 R_{\mathrm{灯}} $（灯泡电阻 $ R_{\mathrm{灯}} $ 不变），电流变大则实际功率变大，所以灯泡变亮。
3. 分析改进方法：亮度变化不明显，说明电流变化小（即电阻变化小）。根据电阻公式 $ R = \rho \frac{L}{S} $，在长度变化量相同时，横截面积越小，电阻变化量越大，因此应更换更细的铅笔芯。
【答案】
变亮；细
【知识点】
滑动变阻器原理、影响电阻大小的因素、欧姆定律
【点评】
本题结合简易调光灯电路，考查电阻影响因素与欧姆定律的应用，将物理知识与实际场景结合，需理解电阻变化对电路电流及用电器功率的影响，难度适中。
【难度系数】
0.6

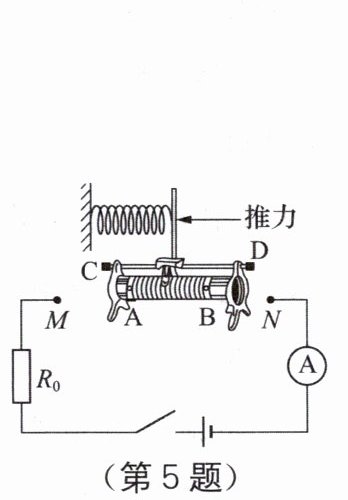

5. 如图所示是测量推力大小的部分电路,要求推力越大电流表示数越大,则电路中M、N两点应分别接滑动变阻器的两个接线柱。电阻$R_0$是为了防止推力过大时电路发生现象。

1. A、C(或A、D) 2. 短路

【分析】
要解决这道题，需明确两个核心要求：一是推力越大电流表示数越大，根据欧姆定律，电源电压不变时，电流越大意味着电路总电阻越小，因此滑动变阻器接入电路的电阻需随推力增大而减小；二是滑动变阻器的正确接线规则为“一上一下”。同时，需理解保护电阻的作用，防止电路出现故障。
【解析】
1. 滑动变阻器的接线：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，要求推力越大电流越大，即滑动变阻器接入电阻需越小，因此应采用“一上一下”接线。若接滑动变阻器下方的A接线柱，上方接C或D接线柱均可，这样当推力增大时，滑片移动使接入的电阻丝变短，电阻减小，电流增大，符合要求。
2. 电阻$R_0$的作用：当推力过大时，滑动变阻器接入电路的电阻可能变为0，此时电路会发生短路，电流表和电源可能损坏，$R_0$串联在电路中，可防止这种短路现象，起到保护电路的作用。
【答案】
A、C(或A、D)；短路
【知识点】
滑动变阻器的使用，电路的短路
【点评】
本题考查滑动变阻器的接线规则和电路保护元件的作用，属于电学基础题，需掌握滑动变阻器的工作原理和电路故障的相关知识，难度适中。
【难度系数】
0.6
