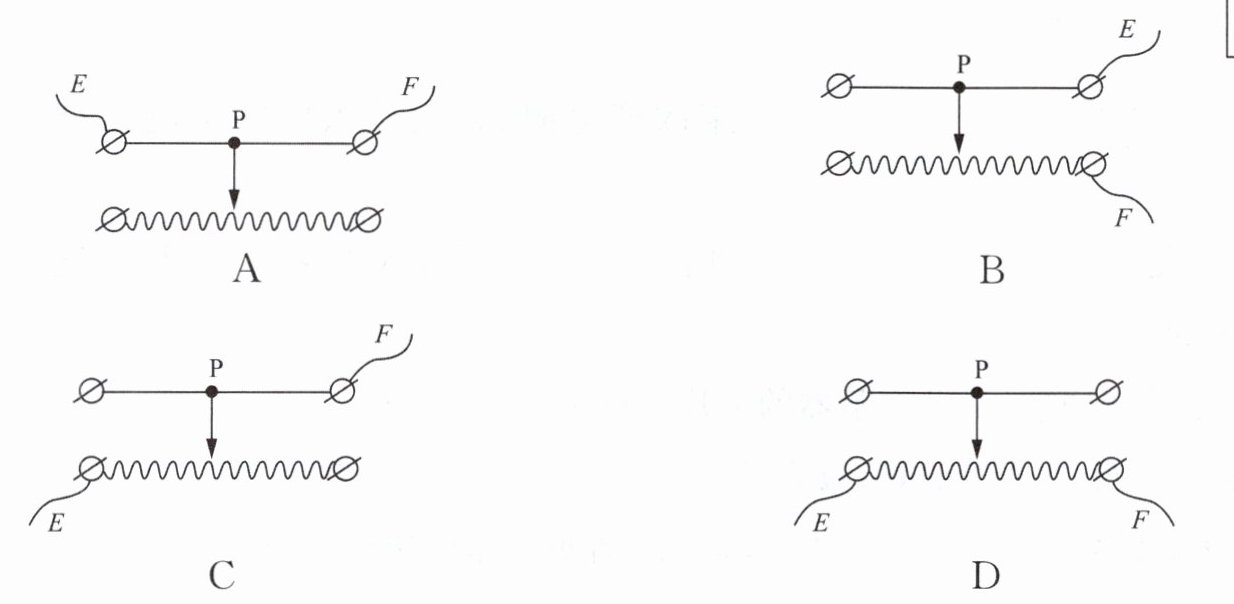

6. 如图所示，在E、F间接入滑动变阻器，闭合开关。当滑片P向左滑动时，使滑动变阻器接入电路的电阻变大。下列四种接入方式，符合要求的是（
B
）答案
B
解析
【分析】
滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，需遵循“一上一下”的接线原则。要使滑片P向左滑动时接入电阻变大，需让接入电路的电阻丝长度随滑片左移而变长，因此需接入滑动变阻器的右下接线柱和上方任一接线柱，据此判断符合要求的选项。
【解析】
滑动变阻器的接法规则为“一上一下”：①接上面两个接线柱时，接入电阻为0，相当于导线；②接下面两个接线柱时，接入电阻最大且不变，相当于定值电阻；③接“一上一下”接线柱时，接入电阻由下方接线柱决定，滑片靠近下方接线柱时电阻变小，远离时电阻变大。题目要求滑片左滑时电阻变大，说明接入的是远离滑片左侧的电阻丝，即需接入右下接线柱和上方接线柱，对应选项B符合要求。
【答案】
B
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的正确使用方法，核心是理解滑片移动与电阻变化的关系，属于基础电学题，需熟练掌握滑动变阻器的接线规则。
【难度系数】
0.5
滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，需遵循“一上一下”的接线原则。要使滑片P向左滑动时接入电阻变大，需让接入电路的电阻丝长度随滑片左移而变长，因此需接入滑动变阻器的右下接线柱和上方任一接线柱，据此判断符合要求的选项。
【解析】
滑动变阻器的接法规则为“一上一下”：①接上面两个接线柱时，接入电阻为0，相当于导线；②接下面两个接线柱时，接入电阻最大且不变，相当于定值电阻；③接“一上一下”接线柱时，接入电阻由下方接线柱决定，滑片靠近下方接线柱时电阻变小，远离时电阻变大。题目要求滑片左滑时电阻变大，说明接入的是远离滑片左侧的电阻丝，即需接入右下接线柱和上方接线柱，对应选项B符合要求。
【答案】
B
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的正确使用方法，核心是理解滑片移动与电阻变化的关系，属于基础电学题，需熟练掌握滑动变阻器的接线规则。
【难度系数】
0.5
7. 在如图所示的电路图中，用滑动变阻器调节灯的亮度。若要求滑片P向右滑动时灯逐渐变亮，则下列接法正确的是 （
A.M接A，N接B
B.M接C，N接D
C.M接C，N接B
D.M接A，N接D
D
）A.M接A，N接B
B.M接C，N接D
C.M接C，N接B
D.M接A，N接D
答案
D
解析
【分析】
要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，从而调整电路电流，影响灯泡亮度。题目要求滑片P向右滑动时灯逐渐变亮，说明电路电流变大，根据欧姆定律，电源电压不变时，电路总电阻需变小，因此滑动变阻器接入电路的电阻丝长度应随滑片右移而变短。滑动变阻器正确接法为“一上一下”接线，需逐一分析各选项接入的电阻丝部分是否符合要求。
【解析】
逐个分析选项：
选项A：M接A，N接B，滑动变阻器接入上方金属杆AB，电阻为0，滑片移动无法改变电阻，灯亮度不变，不符合要求。
选项B：M接C，N接D，滑动变阻器接入全部电阻丝CD，电阻最大且固定，滑片移动不改变电阻，灯亮度不变，不符合要求。
选项C：M接C，N接B，接入的电阻丝是CP段，滑片右移时CP段变长，电阻变大，电流变小，灯变暗，不符合要求。
选项D：M接A，N接D，接入的电阻丝是PD段，滑片右移时PD段变短，电阻变小，电流变大，灯变亮，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用、欧姆定律应用
【点评】
本题考查滑动变阻器的接线规则及电阻变化对电路的影响，需结合滑片移动方向判断接入电阻的变化，是电学基础题型，需掌握滑动变阻器“一上一下”的接线原则。
【难度系数】
0.6
要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，从而调整电路电流，影响灯泡亮度。题目要求滑片P向右滑动时灯逐渐变亮，说明电路电流变大，根据欧姆定律，电源电压不变时，电路总电阻需变小，因此滑动变阻器接入电路的电阻丝长度应随滑片右移而变短。滑动变阻器正确接法为“一上一下”接线，需逐一分析各选项接入的电阻丝部分是否符合要求。
【解析】
逐个分析选项：
选项A：M接A，N接B，滑动变阻器接入上方金属杆AB，电阻为0，滑片移动无法改变电阻，灯亮度不变，不符合要求。
选项B：M接C，N接D，滑动变阻器接入全部电阻丝CD，电阻最大且固定，滑片移动不改变电阻，灯亮度不变，不符合要求。
选项C：M接C，N接B，接入的电阻丝是CP段，滑片右移时CP段变长，电阻变大，电流变小，灯变暗，不符合要求。
选项D：M接A，N接D，接入的电阻丝是PD段，滑片右移时PD段变短，电阻变小，电流变大，灯变亮，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用、欧姆定律应用
【点评】
本题考查滑动变阻器的接线规则及电阻变化对电路的影响，需结合滑片移动方向判断接入电阻的变化，是电学基础题型，需掌握滑动变阻器“一上一下”的接线原则。
【难度系数】
0.6

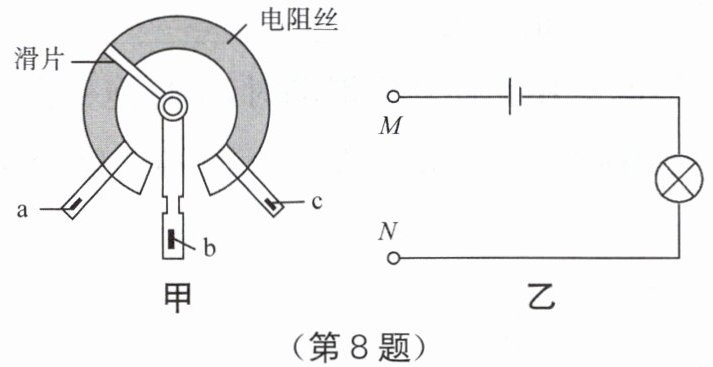

8. 电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件，其结构如图甲所示。小明用此电位器调节台灯亮度，台灯部分电路如图乙所示。下列说法正确的是 （
A.电位器的电阻丝应该用半导材料制作
B.要调节灯泡亮度，电位器与灯泡并联
C.要调节灯泡亮度，电位器有3种接入方式可以实现目的
D.若将b、c接入M、N两端，顺时针转动滑片时灯泡变亮
D
）A.电位器的电阻丝应该用半导材料制作
B.要调节灯泡亮度，电位器与灯泡并联
C.要调节灯泡亮度，电位器有3种接入方式可以实现目的
D.若将b、c接入M、N两端，顺时针转动滑片时灯泡变亮
答案
D
解析
【分析】
本题考查电位器（滑动变阻器）的工作原理及电路应用，需结合滑动变阻器的本质（通过改变接入电阻丝长度改变电阻），逐一分析各选项：先明确电位器调节灯泡亮度的原理是改变电路电流，再判断各选项的材料、连接方式、接入有效性及滑片移动对电阻的影响。
【解析】
选项A：电位器的电阻丝需用导电性能稳定的导体材料制作，半导体材料导电特性不符合电阻丝的要求，故A错误。
选项B：调节灯泡亮度需改变电路电流，根据欧姆定律，电位器应与灯泡串联（并联时灯泡电压等于电源电压，电流不变，亮度无法调节），故B错误。
选项C：电位器三个接线端中，接a和c时接入整个电阻丝，电阻不变，无法调节；仅接a和b、接b和c两种有效接入方式，故C错误。
选项D：将b、c接入M、N时，接入电路的是滑片到c的电阻丝；顺时针转动滑片，接入的电阻丝长度变短，电阻变小，电路电流变大，灯泡实际功率变大，因此灯泡变亮，故D正确。
【答案】
D
【知识点】
滑动变阻器原理、电路连接、欧姆定律
【点评】
本题结合电位器考查滑动变阻器的实际应用，需掌握滑动变阻器的工作原理与正确连接方式，属于基础应用类题目，难度适中。
【难度系数】
0.5
本题考查电位器（滑动变阻器）的工作原理及电路应用，需结合滑动变阻器的本质（通过改变接入电阻丝长度改变电阻），逐一分析各选项：先明确电位器调节灯泡亮度的原理是改变电路电流，再判断各选项的材料、连接方式、接入有效性及滑片移动对电阻的影响。
【解析】
选项A：电位器的电阻丝需用导电性能稳定的导体材料制作，半导体材料导电特性不符合电阻丝的要求，故A错误。
选项B：调节灯泡亮度需改变电路电流，根据欧姆定律，电位器应与灯泡串联（并联时灯泡电压等于电源电压，电流不变，亮度无法调节），故B错误。
选项C：电位器三个接线端中，接a和c时接入整个电阻丝，电阻不变，无法调节；仅接a和b、接b和c两种有效接入方式，故C错误。
选项D：将b、c接入M、N时，接入电路的是滑片到c的电阻丝；顺时针转动滑片，接入的电阻丝长度变短，电阻变小，电路电流变大，灯泡实际功率变大，因此灯泡变亮，故D正确。
【答案】
D
【知识点】
滑动变阻器原理、电路连接、欧姆定律
【点评】
本题结合电位器考查滑动变阻器的实际应用，需掌握滑动变阻器的工作原理与正确连接方式，属于基础应用类题目，难度适中。
【难度系数】
0.5

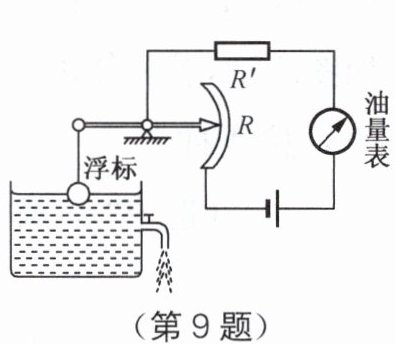

9. 如图所示是一种自动测定油箱内油面高度的装置。
（1）图中R相当于电学中的什么元件？
（2）油量表是用
（3）当油箱中的浮标向上运动时，R接入电路中的电阻值将
（1）图中R相当于电学中的什么元件？
滑动变阻器
。（2）油量表是用
电流
表改装的。（3）当油箱中的浮标向上运动时，R接入电路中的电阻值将
减小
，对电流的阻碍作用将减小
，此时电路中的电流将增大
。（均选填“增大”或“减小”）答案
(1) 滑动变阻器 (2) 电流 (3) 减小 减小 增大
解析
【分析】
要解答本题，需结合装置结构和电学元件的特性逐步分析：
1. 观察电阻R的结构，其滑片可随浮标移动改变接入电路的电阻，符合滑动变阻器的功能特点；
2. 根据电表的使用规则（电流表串联、电压表并联），判断油量表的类型；
3. 分析浮标运动时滑片的移动方向，确定R接入电阻的变化，再结合电阻对电流的影响，推导电路电流的变化。
【解析】
（1）图中电阻R的滑片能随浮标升降改变接入电路的电阻，相当于电学中的滑动变阻器；
（2）油量表串联在电路中，而电流表需串联在电路中使用，电压表需并联，因此油量表是用电流表改装的；
（3）当浮标向上运动时，杠杆带动滑片向R的下端移动，R接入电路的电阻丝长度变短，所以接入电路的电阻值减小；电阻对电流的阻碍作用随电阻减小而减小；电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻减小，电路中的电流增大。
【答案】
(1) 滑动变阻器 (2) 电流 (3) 减小 减小 增大
【知识点】
滑动变阻器、电流表、欧姆定律
【点评】
本题结合实际装置考查电学基础知识点，需理清浮标、滑片与电阻变化的关联，以及电表使用、欧姆定律的应用，属于基础电学应用题，难度适中。
【难度系数】
0.7
要解答本题，需结合装置结构和电学元件的特性逐步分析：
1. 观察电阻R的结构，其滑片可随浮标移动改变接入电路的电阻，符合滑动变阻器的功能特点；
2. 根据电表的使用规则（电流表串联、电压表并联），判断油量表的类型；
3. 分析浮标运动时滑片的移动方向，确定R接入电阻的变化，再结合电阻对电流的影响，推导电路电流的变化。
【解析】
（1）图中电阻R的滑片能随浮标升降改变接入电路的电阻，相当于电学中的滑动变阻器；
（2）油量表串联在电路中，而电流表需串联在电路中使用，电压表需并联，因此油量表是用电流表改装的；
（3）当浮标向上运动时，杠杆带动滑片向R的下端移动，R接入电路的电阻丝长度变短，所以接入电路的电阻值减小；电阻对电流的阻碍作用随电阻减小而减小；电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻减小，电路中的电流增大。
【答案】
(1) 滑动变阻器 (2) 电流 (3) 减小 减小 增大
【知识点】
滑动变阻器、电流表、欧姆定律
【点评】
本题结合实际装置考查电学基础知识点，需理清浮标、滑片与电阻变化的关联，以及电表使用、欧姆定律的应用，属于基础电学应用题，难度适中。
【难度系数】
0.7
