11. 在宾馆里，房卡是用来“取电”的，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡相当于电路中的
开关
，房间内电灯和电视机之间的连接方式是 并
联。答案
11. 开关 并
解析
【分析】
本题结合生活中的宾馆取电场景，考查电路元件作用和用电器连接方式的判断。解题思路：1. 根据房卡控制电路通断的作用，判断其相当于电路中的开关；2. 依据家庭电路中用电器互不影响的特点，判断用电器的连接方式。
【解析】
1. 房卡插入槽中时，房间内电路接通，用电器工作；拔出后电路断开，用电器停止工作，说明房卡能控制电路的通断，因此相当于电路中的开关。
2. 房间内的电灯和电视机工作时，可独立工作（如关闭电灯，电视机仍能正常工作），互不影响，所以它们之间是并联连接。
【答案】
开关；并
【知识点】
电路的组成；并联电路
【点评】
本题将物理知识与生活实际结合，考查基础电路知识，难度较低，学生只需结合生活现象和电路基本概念即可解答。
【难度系数】
0.8
本题结合生活中的宾馆取电场景，考查电路元件作用和用电器连接方式的判断。解题思路：1. 根据房卡控制电路通断的作用，判断其相当于电路中的开关；2. 依据家庭电路中用电器互不影响的特点，判断用电器的连接方式。
【解析】
1. 房卡插入槽中时，房间内电路接通，用电器工作；拔出后电路断开，用电器停止工作，说明房卡能控制电路的通断，因此相当于电路中的开关。
2. 房间内的电灯和电视机工作时，可独立工作（如关闭电灯，电视机仍能正常工作），互不影响，所以它们之间是并联连接。
【答案】
开关；并
【知识点】
电路的组成；并联电路
【点评】
本题将物理知识与生活实际结合，考查基础电路知识，难度较低，学生只需结合生活现象和电路基本概念即可解答。
【难度系数】
0.8

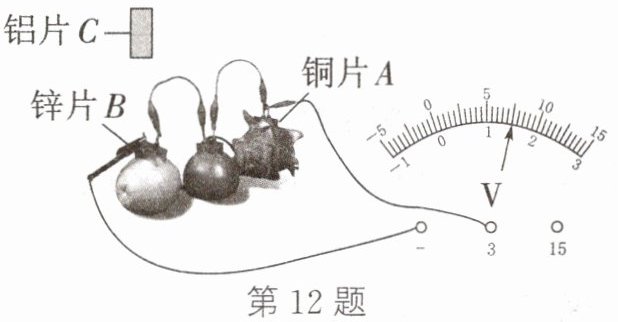

12. 小明制作的水果电池工作时将化学能转化为
电
能对外供电。用电压表测得该水果电池电压如图所示，其大小为1.5
V。由图示可知，小明继续用铝片C代替铜片A，接入电路，发现电压表指针偏至“0”刻度线左侧。据此你能提出的猜想是水果电池的正负极和金属电极的材料有关
。答案
12. 电 1.5 水果电池的正负极和金属电极的材料有关
解析
【分析】
首先，水果电池是将化学能转化为电能的装置，需明确能量转化的方向；其次，读取电压表示数时，要先确定电压表的量程和分度值，再根据指针位置读数；最后，更换电极材料后电压表指针反向偏转，说明电极材料改变了电池的正负极，据此可提出合理猜想。
【解析】
1. 水果电池工作时，消耗内部的化学能，对外提供电能，因此将化学能转化为电能。
2. 电压表选用的是0~3V量程，该量程的分度值为0.1V，指针指向1.5V刻度处，所以测得的电压为1.5V。
3. 原电路中铜片A为正极，锌片B为负极，更换为铝片C后，电压表指针偏至“0”刻度线左侧，说明电压表正负接线柱接反，即铝片与锌片组成的电极正负极发生了变化，由此可猜想水果电池的正负极和金属电极的材料有关。
【答案】
电；1.5；水果电池的正负极和金属电极的材料有关
【知识点】
能量转化、电压表读数、实验猜想
【点评】
本题结合水果电池考查能量转化、电压表读数及实验猜想，注重基础知识点的应用和实验现象的分析，难度适中。
【难度系数】
0.6
首先，水果电池是将化学能转化为电能的装置，需明确能量转化的方向；其次，读取电压表示数时，要先确定电压表的量程和分度值，再根据指针位置读数；最后，更换电极材料后电压表指针反向偏转，说明电极材料改变了电池的正负极，据此可提出合理猜想。
【解析】
1. 水果电池工作时，消耗内部的化学能，对外提供电能，因此将化学能转化为电能。
2. 电压表选用的是0~3V量程，该量程的分度值为0.1V，指针指向1.5V刻度处，所以测得的电压为1.5V。
3. 原电路中铜片A为正极，锌片B为负极，更换为铝片C后，电压表指针偏至“0”刻度线左侧，说明电压表正负接线柱接反，即铝片与锌片组成的电极正负极发生了变化，由此可猜想水果电池的正负极和金属电极的材料有关。
【答案】
电；1.5；水果电池的正负极和金属电极的材料有关
【知识点】
能量转化、电压表读数、实验猜想
【点评】
本题结合水果电池考查能量转化、电压表读数及实验猜想，注重基础知识点的应用和实验现象的分析，难度适中。
【难度系数】
0.6

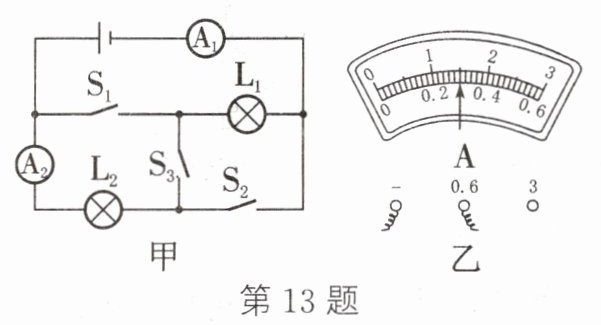

13. 认真观察电路图甲，分析并解答下面的问题：
（1）当只闭合$\mathrm{S}_3$时，电流表$\mathrm{A}_1$的示数
（2）当只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$
（1）当只闭合$\mathrm{S}_3$时，电流表$\mathrm{A}_1$的示数
=
(＞/＜/=)电流表$\mathrm{A}_2$的示数。（2）当只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$
并
(串/并)联；电流表$\mathrm{A}_2$示数如图乙所示，电流表$\mathrm{A}_1$的示数为0.8 A，则通过$\mathrm{L}_1$的电流$I_1$是0.5
A。答案
13.（1）= （2）并 0.5
解析
【分析】
首先分析不同开关状态下的电路结构：（1）只闭合$\mathrm{S}_3$时，电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，两灯串联，根据串联电路电流特点判断电流表示数关系；（2）只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流分为两条支路分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，两灯并联，先读取电流表$\mathrm{A}_2$的示数，再结合并联电路电流规律计算通过$\mathrm{L}_1$的电流。
【解析】
（1）当只闭合$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，根据串联电路“各处电流相等”的特点，电流表$\mathrm{A}_1$和$\mathrm{A}_2$测量的都是串联电路的电流，因此$\mathrm{A}_1$的示数$=\mathrm{A}_2$的示数。
（2）当只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流从电源正极流出后，经$\mathrm{A}_1$分为两条支路：一条经过$\mathrm{L}_1$，另一条经过$\mathrm{S}_1$、$\mathrm{A}_2$、$\mathrm{L}_2$，最终汇合回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$并联；电流表$\mathrm{A}_2$选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，示数为$0.3\mathrm{A}$；根据并联电路“干路电流等于各支路电流之和”，已知干路电流表$\mathrm{A}_1$示数为$0.8\mathrm{A}$，则通过$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}}-I_2=0.8\mathrm{A}-0.3\mathrm{A}=0.5\mathrm{A}$。
【答案】
（1）$=$；（2）并；$0.5$
【知识点】
串联电路电流规律；并联电路电流规律；电流表读数
【点评】
本题考查电路连接方式判断、串并联电路电流规律及电流表读数，解题核心是正确分析开关不同状态下的电路结构，明确电流表测量对象，结合电流规律计算即可，属于基础电路题。
【难度系数】
0.5
首先分析不同开关状态下的电路结构：（1）只闭合$\mathrm{S}_3$时，电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，两灯串联，根据串联电路电流特点判断电流表示数关系；（2）只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流分为两条支路分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，两灯并联，先读取电流表$\mathrm{A}_2$的示数，再结合并联电路电流规律计算通过$\mathrm{L}_1$的电流。
【解析】
（1）当只闭合$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，根据串联电路“各处电流相等”的特点，电流表$\mathrm{A}_1$和$\mathrm{A}_2$测量的都是串联电路的电流，因此$\mathrm{A}_1$的示数$=\mathrm{A}_2$的示数。
（2）当只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流从电源正极流出后，经$\mathrm{A}_1$分为两条支路：一条经过$\mathrm{L}_1$，另一条经过$\mathrm{S}_1$、$\mathrm{A}_2$、$\mathrm{L}_2$，最终汇合回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$并联；电流表$\mathrm{A}_2$选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，示数为$0.3\mathrm{A}$；根据并联电路“干路电流等于各支路电流之和”，已知干路电流表$\mathrm{A}_1$示数为$0.8\mathrm{A}$，则通过$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}}-I_2=0.8\mathrm{A}-0.3\mathrm{A}=0.5\mathrm{A}$。
【答案】
（1）$=$；（2）并；$0.5$
【知识点】
串联电路电流规律；并联电路电流规律；电流表读数
【点评】
本题考查电路连接方式判断、串并联电路电流规律及电流表读数，解题核心是正确分析开关不同状态下的电路结构，明确电流表测量对象，结合电流规律计算即可，属于基础电路题。
【难度系数】
0.5

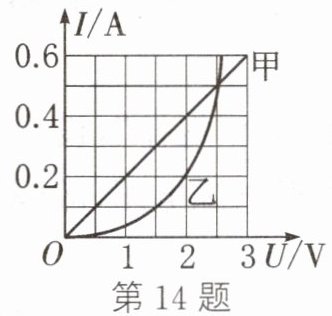

14. 如图所示是电阻甲与电阻乙的电流和电压关系图像。当甲、乙电阻并联在2 V的电路中时,电路中的总电流为
0.6
A;当甲、乙串联接在3 V的电路中时,电路中的电流为0.2
A。答案
14. 0.6 0.2
解析
【分析】
本题需结合I-U图像，利用串并联电路的电流、电压规律解题。并联时各电阻两端电压相等，总电流等于各支路电流之和；串联时电流处处相等，总电压等于各电阻两端电压之和。解题时先从图像中读取对应电压或电流下的电流/电压值，再根据串并联规律计算。
【解析】
1. 甲、乙并联在2V电路中时，并联电路各支路电压相等，故甲、乙两端电压均为2V。从I-U图像可知，电压U=2V时，甲对应的电流I甲=0.4A，乙对应的电流I乙=0.2A。根据并联电路总电流等于各支路电流之和，总电流I=I甲+I乙=0.4A+0.2A=0.6A。
2. 甲、乙串联在3V电路中时，串联电路电流处处相等，设电路电流为I，此时甲两端电压为U甲，乙两端电压为U乙，且U甲+U乙=3V。从图像中查找：当电流I=0.2A时，甲的电压U甲=1V，乙的电压U乙=2V，满足U甲+U乙=1V+2V=3V，故电路中的电流为0.2A。
【答案】
0.6；0.2
【知识点】
欧姆定律；串并联电路电流电压规律
【点评】
本题结合I-U图像考查串并联电路的规律应用，关键是能从图像中准确读取对应电压、电流值，难度适中，属于基础题。
【难度系数】
0.6
本题需结合I-U图像，利用串并联电路的电流、电压规律解题。并联时各电阻两端电压相等，总电流等于各支路电流之和；串联时电流处处相等，总电压等于各电阻两端电压之和。解题时先从图像中读取对应电压或电流下的电流/电压值，再根据串并联规律计算。
【解析】
1. 甲、乙并联在2V电路中时，并联电路各支路电压相等，故甲、乙两端电压均为2V。从I-U图像可知，电压U=2V时，甲对应的电流I甲=0.4A，乙对应的电流I乙=0.2A。根据并联电路总电流等于各支路电流之和，总电流I=I甲+I乙=0.4A+0.2A=0.6A。
2. 甲、乙串联在3V电路中时，串联电路电流处处相等，设电路电流为I，此时甲两端电压为U甲，乙两端电压为U乙，且U甲+U乙=3V。从图像中查找：当电流I=0.2A时，甲的电压U甲=1V，乙的电压U乙=2V，满足U甲+U乙=1V+2V=3V，故电路中的电流为0.2A。
【答案】
0.6；0.2
【知识点】
欧姆定律；串并联电路电流电压规律
【点评】
本题结合I-U图像考查串并联电路的规律应用，关键是能从图像中准确读取对应电压、电流值，难度适中，属于基础题。
【难度系数】
0.6

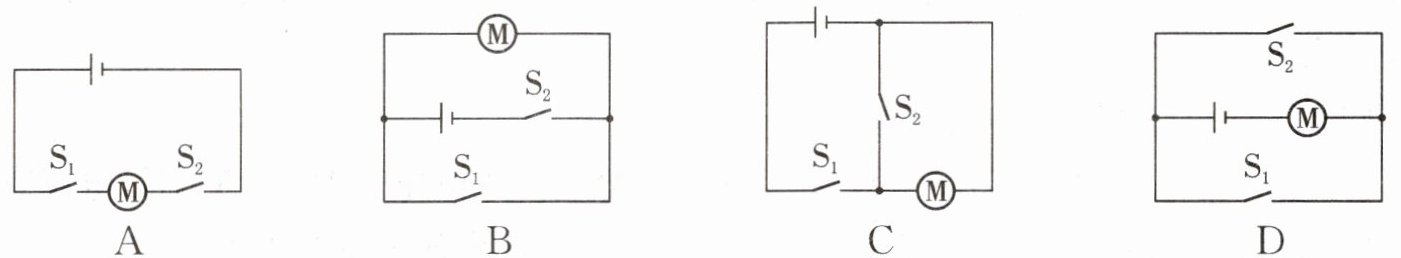

15.（泰安中考）小文同学家安装了密码门锁，能通过输入密码（$S_1$）或利用钥匙（$S_2$）单独驱动电动机工作而打开门锁。下列电路设计符合要求的是（
D
）答案
15. D
解析
【分析】要使开关$S_1$或$S_2$单独驱动电动机工作，需满足$S_1$、$S_2$并联，各自闭合时都能接通电动机所在电路，且电路无短路故障。逐一分析各选项的电路通断情况，判断是否符合要求。
【解析】
1. 选项A：电路为$S_1$、电动机$M$、$S_2$串联，只有两开关同时闭合，电路才导通，电动机工作，不满足“单独驱动”的要求。
2. 选项B：当$S_2$闭合时，电源直接通过$S_2$形成回路，造成电源短路，电动机无法工作，不符合要求。
3. 选项C：当$S_2$闭合时，电动机被$S_2$短路，无法正常工作，不符合要求。
4. 选项D：$S_1$闭合时，电流路径为：电源→$S_1$→电动机$M$→电源，电动机工作；$S_2$闭合时，电流路径为：电源→$S_2$→电动机$M$→电源，电动机工作，满足“任意一个开关闭合，电动机都能单独工作”的要求，符合题意。
【答案】D
【知识点】电路的串并联、开关的作用
【点评】本题考查电路设计，核心是理解“单独驱动”对应两个开关并联的电路结构，需准确分析各选项的通断与短路情况，避免故障电路。
【难度系数】0.5
【解析】
1. 选项A：电路为$S_1$、电动机$M$、$S_2$串联，只有两开关同时闭合，电路才导通，电动机工作，不满足“单独驱动”的要求。
2. 选项B：当$S_2$闭合时，电源直接通过$S_2$形成回路，造成电源短路，电动机无法工作，不符合要求。
3. 选项C：当$S_2$闭合时，电动机被$S_2$短路，无法正常工作，不符合要求。
4. 选项D：$S_1$闭合时，电流路径为：电源→$S_1$→电动机$M$→电源，电动机工作；$S_2$闭合时，电流路径为：电源→$S_2$→电动机$M$→电源，电动机工作，满足“任意一个开关闭合，电动机都能单独工作”的要求，符合题意。
【答案】D
【知识点】电路的串并联、开关的作用
【点评】本题考查电路设计，核心是理解“单独驱动”对应两个开关并联的电路结构，需准确分析各选项的通断与短路情况，避免故障电路。
【难度系数】0.5

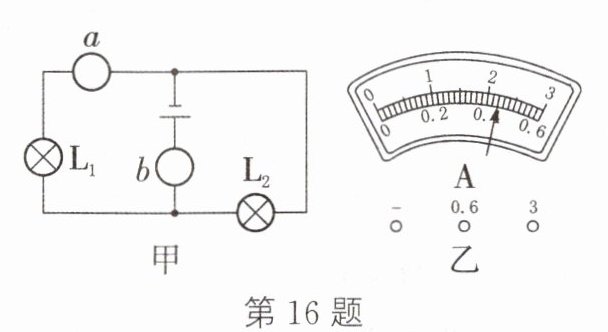

16. 如图甲所示，a表、b表均为电流表且接法正确，两表示数偏转都如图乙，则$\mathrm{L}_1$和$\mathrm{L}_2$的电流分别是（
A.都是0.44 A
B.都是2.2 A
C.0.44 A、2.2 A
D.0.44 A、1.76 A
D
）A.都是0.44 A
B.都是2.2 A
C.0.44 A、2.2 A
D.0.44 A、1.76 A
答案
16. D
解析
【分析】首先分析电路结构：图甲中a、b均为电流表，说明L₁与L₂并联；b表接在干路，测量电路总电流，a表与L₁串联，测量L₁的支路电流。根据并联电路电流规律，干路电流等于各支路电流之和，因此干路电流（b表示数）大于支路电流（a表示数）。两表指针偏转角度相同，说明它们使用的电流表量程不同，结合量程的倍数关系（0~3A量程读数是0~0.6A量程的5倍），可确定两表量程并读数，再计算L₂的电流。
【解析】1. 确定量程：因为干路电流大于支路电流，且两表指针偏转角度相同，所以a表使用0~0.6A小量程，b表使用0~3A大量程。2. 读取电流：a表分度值为0.02A，读数为0.44A，即L₁的电流I₁=0.44A；b表分度值为0.1A，读数为2.2A，即干路总电流I=2.2A。3. 计算L₂的电流：根据并联电路电流规律I=I₁+I₂，可得L₂的电流I₂=I-I₁=2.2A-0.44A=1.76A。因此L₁电流为0.44A，L₂电流为1.76A，对应选项D。
【答案】D
【知识点】并联电路电流规律、电流表的使用、电流表读数
【点评】本题结合并联电路电流规律考查电流表的读数，核心是判断电流表的量程，利用“大量程读数是小量程的5倍”的关系区分两表，再通过并联电流关系计算支路电流，属于初中物理基础题型，需掌握电流表的使用规则和并联电流特点。
【难度系数】0.5
【解析】1. 确定量程：因为干路电流大于支路电流，且两表指针偏转角度相同，所以a表使用0~0.6A小量程，b表使用0~3A大量程。2. 读取电流：a表分度值为0.02A，读数为0.44A，即L₁的电流I₁=0.44A；b表分度值为0.1A，读数为2.2A，即干路总电流I=2.2A。3. 计算L₂的电流：根据并联电路电流规律I=I₁+I₂，可得L₂的电流I₂=I-I₁=2.2A-0.44A=1.76A。因此L₁电流为0.44A，L₂电流为1.76A，对应选项D。
【答案】D
【知识点】并联电路电流规律、电流表的使用、电流表读数
【点评】本题结合并联电路电流规律考查电流表的读数，核心是判断电流表的量程，利用“大量程读数是小量程的5倍”的关系区分两表，再通过并联电流关系计算支路电流，属于初中物理基础题型，需掌握电流表的使用规则和并联电流特点。
【难度系数】0.5

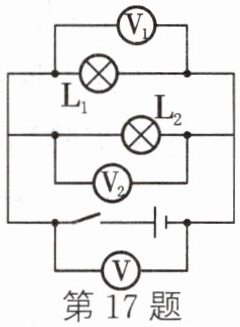

17. 如图，灯泡$\mathrm{L}_2$比$\mathrm{L}_1$亮，电压表$\mathrm{V}$示数为4.5 V，下列说法正确的是 （
A.$\mathrm{V}_1$示数大于4.5 V
B.$\mathrm{V}_1$示数等于4.5 V
C.$\mathrm{V}_2$示数小于4.5 V
D.$\mathrm{V}_2$示数大于4.5 V
B
）A.$\mathrm{V}_1$示数大于4.5 V
B.$\mathrm{V}_1$示数等于4.5 V
C.$\mathrm{V}_2$示数小于4.5 V
D.$\mathrm{V}_2$示数大于4.5 V
答案
17. B
解析
【分析】首先判断电路连接方式：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$为并联；再确定各电压表测量对象：电压表$\mathrm{V}$测电源电压，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压。根据并联电路的电压规律，各支路两端电压等于电源电压，据此分析选项。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表$\mathrm{V}$测量电源电压，示数为4.5V；电压表$\mathrm{V}_1$测量$\mathrm{L}_1$两端的电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据并联电路的电压特点：并联电路中各支路两端的电压等于电源电压，因此$\mathrm{V}_1$的示数等于电源电压4.5V，$\mathrm{V}_2$的示数也等于电源电压4.5V。对照选项：A选项$\mathrm{V}_1$示数大于4.5V错误；B选项$\mathrm{V}_1$示数等于4.5V正确；C、D选项$\mathrm{V}_2$示数小于或大于4.5V均错误。
【答案】B
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压规律，属于基础题，关键是正确判断电路连接方式和电压表的测量对象，难度不大。
【难度系数】0.6
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表$\mathrm{V}$测量电源电压，示数为4.5V；电压表$\mathrm{V}_1$测量$\mathrm{L}_1$两端的电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据并联电路的电压特点：并联电路中各支路两端的电压等于电源电压，因此$\mathrm{V}_1$的示数等于电源电压4.5V，$\mathrm{V}_2$的示数也等于电源电压4.5V。对照选项：A选项$\mathrm{V}_1$示数大于4.5V错误；B选项$\mathrm{V}_1$示数等于4.5V正确；C、D选项$\mathrm{V}_2$示数小于或大于4.5V均错误。
【答案】B
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压规律，属于基础题，关键是正确判断电路连接方式和电压表的测量对象，难度不大。
【难度系数】0.6
