8. 实验室中有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器，如图所示。“20 Ω”指的是
第8题 第9题 第10题 第12题
A、B
接线柱间的电阻值，“2 A”指的是滑动变阻器允许通过的最大电流为2 A
。第8题 第9题 第10题 第12题
答案
8. A、B 滑动变阻器允许通过的最大电流为2 A
解析
【分析】要解决这道题，需明确滑动变阻器铭牌参数的含义：滑动变阻器的电阻丝连接在下方两个接线柱A、B之间，其最大阻值就是电阻丝的总电阻；而铭牌上的电流值是滑动变阻器能安全通过的最大电流。解题时要区分滑动变阻器最大电阻对应的接线柱，以及电流参数的意义。
【解析】滑动变阻器铭牌“20Ω 2A”中，“20Ω”指滑动变阻器电阻丝的总电阻，对应将A、B两个下接线柱接入电路时，接线柱间的电阻值；“2A”指该滑动变阻器允许通过的最大电流，超过该电流可能损坏滑动变阻器。
【答案】A、B；滑动变阻器允许通过的最大电流为2 A
【知识点】滑动变阻器的铭牌含义
【点评】本题考查滑动变阻器铭牌的基础概念，属于识记类基础题，难度较低，学生只要掌握铭牌参数的定义即可解答。
【难度系数】0.8
【解析】滑动变阻器铭牌“20Ω 2A”中，“20Ω”指滑动变阻器电阻丝的总电阻，对应将A、B两个下接线柱接入电路时，接线柱间的电阻值；“2A”指该滑动变阻器允许通过的最大电流，超过该电流可能损坏滑动变阻器。
【答案】A、B；滑动变阻器允许通过的最大电流为2 A
【知识点】滑动变阻器的铭牌含义
【点评】本题考查滑动变阻器铭牌的基础概念，属于识记类基础题，难度较低，学生只要掌握铭牌参数的定义即可解答。
【难度系数】0.8
9. 如图所示是一种调节收音机音量兼开关的电位器，它是通过改变接入电路电阻线的
长度
来改变其连入电路电阻大小的。按图示串联接入电路，要使音量最大，滑片P应接在d
点；当顺时针旋转滑片P，音量变小
；若要关闭收音机，滑片P应接在a
点。答案
9. 长度 d 小 a
解析
【分析】
电位器的工作原理与滑动变阻器一致，通过改变接入电路电阻丝的长度改变电阻，进而调节电流控制音量。首先确定接入电路的电阻丝是d到滑片P的部分：音量最大需电流最大，对应接入电阻最小，即d到P的电阻丝最短；顺时针转滑片时，接入电阻丝变长，电流变小，音量变小；关闭收音机需电路断开，对应滑片接a点时电路断开。
【解析】
1. 电位器属于变阻器，是通过改变接入电路电阻线的长度来改变电阻大小的，故第一空填长度。
2. 要使音量最大，需电路中电流最大，即接入电阻最小。接入电路的电阻丝是d到滑片P的部分，当滑片P接在d点时，d到P的电阻丝长度为0，电阻最小，电流最大，音量最大，故第二空填d。
3. 顺时针旋转滑片P时，d到P的电阻丝长度变长，接入电阻变大，电路电流变小，音量变小，故第三空填小。
4. 要关闭收音机，需电路断开，电流为0，当滑片P接在a点时，电路断开，故第四空填a。
【答案】
长度 d 小 a
【知识点】
变阻器原理、电位器应用
【点评】
本题结合电位器考查滑动变阻器的工作原理，属于基础应用类题目，需明确接入电路的电阻丝部分与滑片位置的关系，难度较低。
【难度系数】
0.3
电位器的工作原理与滑动变阻器一致，通过改变接入电路电阻丝的长度改变电阻，进而调节电流控制音量。首先确定接入电路的电阻丝是d到滑片P的部分：音量最大需电流最大，对应接入电阻最小，即d到P的电阻丝最短；顺时针转滑片时，接入电阻丝变长，电流变小，音量变小；关闭收音机需电路断开，对应滑片接a点时电路断开。
【解析】
1. 电位器属于变阻器，是通过改变接入电路电阻线的长度来改变电阻大小的，故第一空填长度。
2. 要使音量最大，需电路中电流最大，即接入电阻最小。接入电路的电阻丝是d到滑片P的部分，当滑片P接在d点时，d到P的电阻丝长度为0，电阻最小，电流最大，音量最大，故第二空填d。
3. 顺时针旋转滑片P时，d到P的电阻丝长度变长，接入电阻变大，电路电流变小，音量变小，故第三空填小。
4. 要关闭收音机，需电路断开，电流为0，当滑片P接在a点时，电路断开，故第四空填a。
【答案】
长度 d 小 a
【知识点】
变阻器原理、电位器应用
【点评】
本题结合电位器考查滑动变阻器的工作原理，属于基础应用类题目，需明确接入电路的电阻丝部分与滑片位置的关系，难度较低。
【难度系数】
0.3

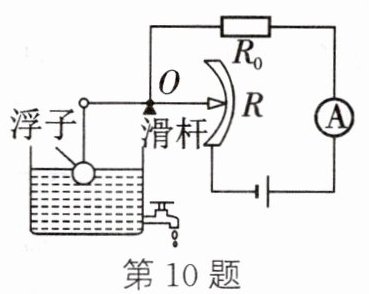

10. 如图是一种自动测定油箱内油面高度的装置。$R_0$为定值电阻，$R$是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低。当油面下降时，滑动变阻器连入电路的阻值将
变大
（变大/不变/变小），电流表的示数将变小
（变大/不变/变小）。电路中$R_0$的作用是保护电路
。答案
10. 变大 变小 保护电路
解析
【分析】
要解决这道题，需结合装置结构和电路规律逐步推导：①当油面下降时，浮子随油面降低而下降，带动滑杆绕O点转动，滑动变阻器接入电路的电阻丝长度改变，进而阻值变化；②电路中定值电阻$R_0$与滑动变阻器$R$串联，电流表测电路总电流，根据欧姆定律，电源电压不变时，总电阻变化会导致电流变化；③定值电阻$R_0$的作用需考虑电路安全，防止滑动变阻器阻值为0时发生电源短路。
【解析】
1. 滑动变阻器阻值变化：油面下降→浮子下降→滑杆绕O转动，滑动变阻器$R$接入电路的电阻丝变长，因此连入电路的阻值变大。
2. 电流表示数变化：电路为$R_0$与$R$串联，电源电压$U$不变，总电阻$R_{总}=R_0+R$，因$R$变大，故$R_{总}$变大。根据欧姆定律$I=\frac{U}{R_{总}}$，$U$不变，$R_{总}$变大，则电路电流$I$变小，即电流表示数变小。
3. $R_0$的作用：当滑动变阻器接入电阻为0时，电路中仅有$R_0$，可避免电源短路，起到保护电路的作用。
【答案】
变大 变小 保护电路
【知识点】
滑动变阻器的使用、欧姆定律应用、电路保护
【点评】
本题结合生活中油箱油量测定的实际装置，考查滑动变阻器工作原理、欧姆定律应用及电路元件作用，属于基础电路应用题，需理清装置结构与电路的对应关系。
【难度系数】
0.6
要解决这道题，需结合装置结构和电路规律逐步推导：①当油面下降时，浮子随油面降低而下降，带动滑杆绕O点转动，滑动变阻器接入电路的电阻丝长度改变，进而阻值变化；②电路中定值电阻$R_0$与滑动变阻器$R$串联，电流表测电路总电流，根据欧姆定律，电源电压不变时，总电阻变化会导致电流变化；③定值电阻$R_0$的作用需考虑电路安全，防止滑动变阻器阻值为0时发生电源短路。
【解析】
1. 滑动变阻器阻值变化：油面下降→浮子下降→滑杆绕O转动，滑动变阻器$R$接入电路的电阻丝变长，因此连入电路的阻值变大。
2. 电流表示数变化：电路为$R_0$与$R$串联，电源电压$U$不变，总电阻$R_{总}=R_0+R$，因$R$变大，故$R_{总}$变大。根据欧姆定律$I=\frac{U}{R_{总}}$，$U$不变，$R_{总}$变大，则电路电流$I$变小，即电流表示数变小。
3. $R_0$的作用：当滑动变阻器接入电阻为0时，电路中仅有$R_0$，可避免电源短路，起到保护电路的作用。
【答案】
变大 变小 保护电路
【知识点】
滑动变阻器的使用、欧姆定律应用、电路保护
【点评】
本题结合生活中油箱油量测定的实际装置，考查滑动变阻器工作原理、欧姆定律应用及电路元件作用，属于基础电路应用题，需理清装置结构与电路的对应关系。
【难度系数】
0.6

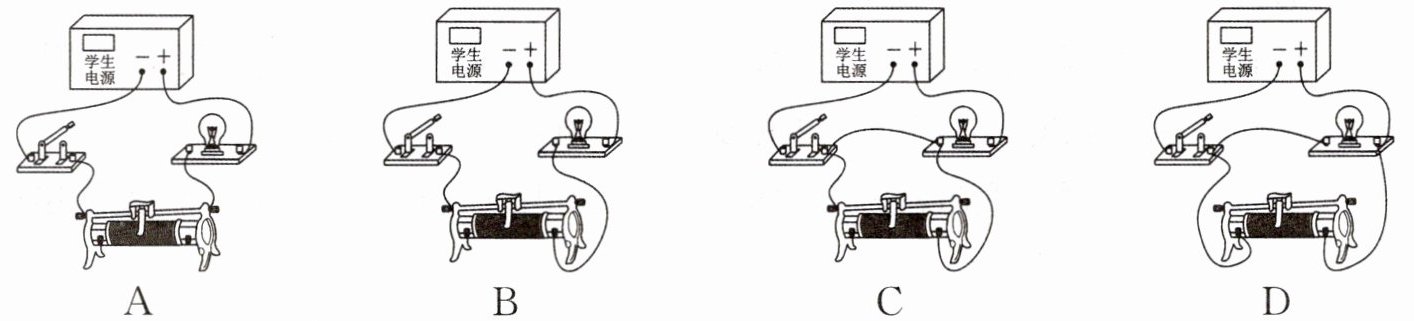

11. 电源的电压恒定,闭合开关后,向左移动滑片能改变小灯泡亮度的电路是 （
B
）答案
11. B
解析
【分析】要判断向左移动滑片能否改变小灯泡亮度，需明确：滑动变阻器需与小灯泡串联，且接线柱应“一上一下”接入电路，这样移动滑片才能改变接入电路的电阻，从而改变电路电流，改变灯泡亮度；若滑动变阻器接“两下”则为定值电阻，接“两上”则为导线，均无法改变电阻；若滑动变阻器与灯泡并联，灯泡电压等于电源电压，亮度也不变。需逐一分析各选项电路。
【解析】
选项A：滑动变阻器接了下方两个接线柱，相当于定值电阻，移动滑片时接入电阻不变，电路电流不变，小灯泡亮度不变，不符合要求。
选项B：滑动变阻器与小灯泡串联，且接线柱“一上一下”接入电路，向左移动滑片时，滑动变阻器接入电路的电阻变小，电路电流变大，小灯泡亮度改变，符合要求。
选项C：滑动变阻器与小灯泡并联，并联电路中各支路电压等于电源电压，小灯泡两端电压不变，电流不变，亮度不变，不符合要求。
选项D：滑动变阻器接了下方两个接线柱，相当于定值电阻，移动滑片时接入电阻不变，电路电流不变，小灯泡亮度不变，不符合要求。
【答案】B
【知识点】滑动变阻器的使用、电路连接
【点评】本题考查滑动变阻器的正确使用及电路分析，需掌握滑动变阻器接线规则和串并联电路特点，属于电学基础题。
【难度系数】0.5
【解析】
选项A：滑动变阻器接了下方两个接线柱，相当于定值电阻，移动滑片时接入电阻不变，电路电流不变，小灯泡亮度不变，不符合要求。
选项B：滑动变阻器与小灯泡串联，且接线柱“一上一下”接入电路，向左移动滑片时，滑动变阻器接入电路的电阻变小，电路电流变大，小灯泡亮度改变，符合要求。
选项C：滑动变阻器与小灯泡并联，并联电路中各支路电压等于电源电压，小灯泡两端电压不变，电流不变，亮度不变，不符合要求。
选项D：滑动变阻器接了下方两个接线柱，相当于定值电阻，移动滑片时接入电阻不变，电路电流不变，小灯泡亮度不变，不符合要求。
【答案】B
【知识点】滑动变阻器的使用、电路连接
【点评】本题考查滑动变阻器的正确使用及电路分析，需掌握滑动变阻器接线规则和串并联电路特点，属于电学基础题。
【难度系数】0.5
12. 如图所示是一种自动测定吊瓶药水量的装置，滑动变阻器$ R $的金属滑片与滑杆(杠杆)相连，从电流表示数大小就可知道瓶内药水量的多少。观察分析图示可知，下列说法错误的是（
A.电流表可以改装成药水量表
B.$ R_0 $在电路中起到保护电路的作用
C.药水量增加，$ R $的阻值减小，电流表示数变大
D.药水量减少，$ R $的阻值减小，电流表示数变小
D
）A.电流表可以改装成药水量表
B.$ R_0 $在电路中起到保护电路的作用
C.药水量增加，$ R $的阻值减小，电流表示数变大
D.药水量减少，$ R $的阻值减小，电流表示数变小
答案
12. D
解析
【分析】首先明确电路结构：滑动变阻器R与定值电阻R₀串联，电流表测电路总电流。当药水量变化时，吊瓶重力改变，弹簧伸缩带动滑片移动，改变滑动变阻器接入电路的电阻，再结合欧姆定律分析电流变化，逐一判断选项对错。
【解析】A. 电流表的示数随药水量变化而变化，因此电流表可以改装成药水量表，该选项正确；
B. 当滑动变阻器R的阻值减小到0时，若没有R₀，电路会短路，R₀能防止电源短路，起到保护电路的作用，该选项正确；
C. 药水量增加，吊瓶重力变大，弹簧伸长，滑片向下移动，滑动变阻器R接入电路的阻值减小，电路总电阻减小，电源电压不变，根据欧姆定律I=U/R总，电路电流变大，电流表示数变大，该选项正确；
D. 药水量减少，吊瓶重力变小，弹簧缩短，滑片向上移动，滑动变阻器R接入电路的阻值变大，电路总电阻变大，电流变小。选项中“R的阻值减小”的描述错误，该选项错误。
【答案】D
【知识点】欧姆定律、串联电路特点、滑动变阻器
【点评】本题结合力学与电学知识，需分析滑片移动时滑动变阻器阻值的变化，再利用欧姆定律判断电流变化，是跨学科的基础应用题，考查学生的综合分析能力。
【难度系数】0.5
【解析】A. 电流表的示数随药水量变化而变化，因此电流表可以改装成药水量表，该选项正确；
B. 当滑动变阻器R的阻值减小到0时，若没有R₀，电路会短路，R₀能防止电源短路，起到保护电路的作用，该选项正确；
C. 药水量增加，吊瓶重力变大，弹簧伸长，滑片向下移动，滑动变阻器R接入电路的阻值减小，电路总电阻减小，电源电压不变，根据欧姆定律I=U/R总，电路电流变大，电流表示数变大，该选项正确；
D. 药水量减少，吊瓶重力变小，弹簧缩短，滑片向上移动，滑动变阻器R接入电路的阻值变大，电路总电阻变大，电流变小。选项中“R的阻值减小”的描述错误，该选项错误。
【答案】D
【知识点】欧姆定律、串联电路特点、滑动变阻器
【点评】本题结合力学与电学知识，需分析滑片移动时滑动变阻器阻值的变化，再利用欧姆定律判断电流变化，是跨学科的基础应用题，考查学生的综合分析能力。
【难度系数】0.5

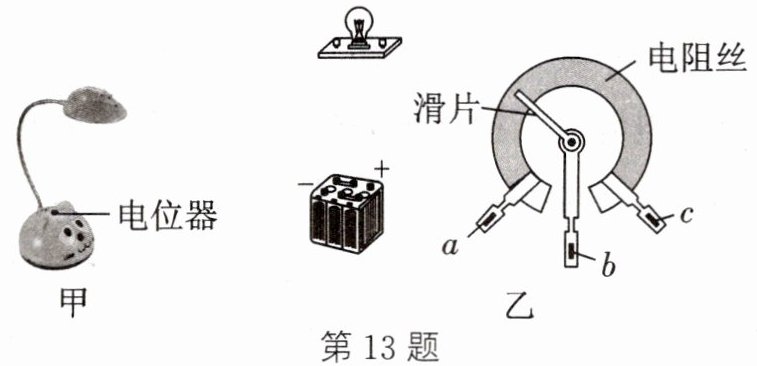

13. 如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯的工作电路图，a、b、c为电位器的接线柱。请你用笔画线代替导线连接此工作电路图。
答案
13. 如图所示
解析
【分析】要使顺时针旋动电位器旋钮时灯变亮，需电位器接入电路的电阻随滑片顺时针转动而减小，因此应选择接线柱b和c接入电路，将电源、电位器、灯泡依次连接成闭合回路，保证电流路径正确，满足灯变亮的要求。
【解析】连接电路步骤：从电源正极出发，连接电位器的接线柱b；将电位器的接线柱c与灯泡的一个接线柱相连；再将灯泡的另一个接线柱与电源负极相连，形成完整的串联电路。此时，顺时针旋动滑片时，接入电路的电阻丝长度变短，电阻减小，电路中电流增大，灯泡变亮，符合题目要求。
【答案】如图所示
【知识点】滑动变阻器的使用、电路连接
【点评】本题结合实际台灯调光原理，考查滑动变阻器的工作原理及电路连接，需理解滑动变阻器接入电阻的变化规律，难度适中。
【难度系数】0.5
【解析】连接电路步骤：从电源正极出发，连接电位器的接线柱b；将电位器的接线柱c与灯泡的一个接线柱相连；再将灯泡的另一个接线柱与电源负极相连，形成完整的串联电路。此时，顺时针旋动滑片时，接入电路的电阻丝长度变短，电阻减小，电路中电流增大，灯泡变亮，符合题目要求。
【答案】如图所示
【知识点】滑动变阻器的使用、电路连接
【点评】本题结合实际台灯调光原理，考查滑动变阻器的工作原理及电路连接，需理解滑动变阻器接入电阻的变化规律，难度适中。
【难度系数】0.5
