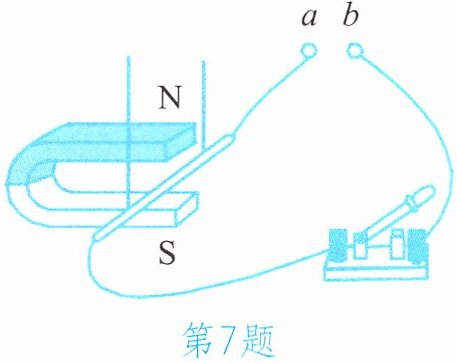

7.右图为“探究感应电流产生条件”的实验装置，图中a、b两接线柱应连接（
A.电源
B.灵敏电流表
C.电压表
D.电流表
B
）A.电源
B.灵敏电流表
C.电压表
D.电流表
答案
B
解析
【分析】
要解决这道题，需明确“探究感应电流产生条件”的实验核心：该实验研究的是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。因此，实验需要检测是否产生了微弱的感应电流，需选择能检测微小电流的器材，而非电源（电源用于通电导体在磁场中受力的实验），也不适合用普通电流表或电压表。
【解析】
“探究感应电流产生条件”的实验电路中无电源，目的是验证导体切割磁感线时是否产生感应电流，因此需要连接灵敏电流表，它可以检测到微弱的感应电流。
选项A：电源是“通电导体在磁场中受力运动”实验的器材，不符合本题实验需求；
选项B：灵敏电流表可检测微小感应电流，符合实验要求；
选项C：电压表用于测量电压，无法检测感应电流，不适用；
选项D：普通电流表量程较大，无法检测微弱的感应电流，不适用。
综上，答案选B。
【答案】
B
【知识点】
电磁感应现象；灵敏电流表的使用
【点评】
本题考查电磁感应实验的器材选择，属于基础题，需区分电磁感应实验与通电导体在磁场中受力实验的器材差异，明确各器材的作用。
【难度系数】
0.7
要解决这道题，需明确“探究感应电流产生条件”的实验核心：该实验研究的是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。因此，实验需要检测是否产生了微弱的感应电流，需选择能检测微小电流的器材，而非电源（电源用于通电导体在磁场中受力的实验），也不适合用普通电流表或电压表。
【解析】
“探究感应电流产生条件”的实验电路中无电源，目的是验证导体切割磁感线时是否产生感应电流，因此需要连接灵敏电流表，它可以检测到微弱的感应电流。
选项A：电源是“通电导体在磁场中受力运动”实验的器材，不符合本题实验需求；
选项B：灵敏电流表可检测微小感应电流，符合实验要求；
选项C：电压表用于测量电压，无法检测感应电流，不适用；
选项D：普通电流表量程较大，无法检测微弱的感应电流，不适用。
综上，答案选B。
【答案】
B
【知识点】
电磁感应现象；灵敏电流表的使用
【点评】
本题考查电磁感应实验的器材选择，属于基础题，需区分电磁感应实验与通电导体在磁场中受力实验的器材差异，明确各器材的作用。
【难度系数】
0.7

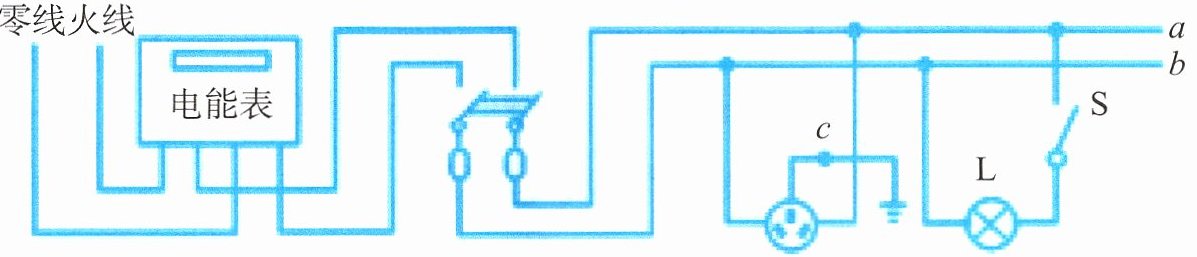

8.下图是家庭电路示意图，下列说法正确的是（
A.与开关S直接相连的导线a是零线
B.电能表示数的单位是千瓦
C.若在导线a和b之间接一个灯泡$L_1$，则$L_1$与L串联
D.若c处断开，将洗衣机插头插入插座，洗衣机虽能工作但存在安全隐患
D
）A.与开关S直接相连的导线a是零线
B.电能表示数的单位是千瓦
C.若在导线a和b之间接一个灯泡$L_1$，则$L_1$与L串联
D.若c处断开，将洗衣机插头插入插座，洗衣机虽能工作但存在安全隐患
答案
D
解析
【分析】
本题考查家庭电路的相关知识，需结合家庭电路中火线与零线的连接规则、用电器的连接方式、安全用电原则等逐一分析选项。首先明确：开关应接在火线上，保证断开开关时用电器不带电；电能表测量电能，单位为千瓦时；家庭电路中各用电器并联；三孔插座需接地，防止用电器漏电时发生触电事故。
【解析】
选项A：开关应接在火线上，断开开关时能切断用电器与火线的连接，保证安全。与开关S直接相连的导线a是火线，不是零线，故A错误。
选项B：电能表是测量消耗电能的仪表，其单位是千瓦时（kW·h），千瓦是功率的单位，故B错误。
选项C：家庭电路中各用电器为并联连接，若在导线a（火线）和b（零线）之间接灯泡L₁，则L₁与L是并联关系，不是串联，故C错误。
选项D：导线c是三孔插座的接地线，若c处断开，洗衣机插头插入插座后，洗衣机的金属外壳无法接地。当洗衣机漏电时，金属外壳会带电，人接触外壳易发生触电事故，因此洗衣机虽能工作但存在安全隐患，故D正确。
【答案】
D
【知识点】
家庭电路连接、安全用电、电能表
【点评】
本题围绕家庭电路的基础知识点展开，考查火线零线辨别、用电器连接方式、三孔插座的作用等，是家庭电路部分的常见题型，需准确掌握相关规则才能正确判断。
【难度系数】
0.6
本题考查家庭电路的相关知识，需结合家庭电路中火线与零线的连接规则、用电器的连接方式、安全用电原则等逐一分析选项。首先明确：开关应接在火线上，保证断开开关时用电器不带电；电能表测量电能，单位为千瓦时；家庭电路中各用电器并联；三孔插座需接地，防止用电器漏电时发生触电事故。
【解析】
选项A：开关应接在火线上，断开开关时能切断用电器与火线的连接，保证安全。与开关S直接相连的导线a是火线，不是零线，故A错误。
选项B：电能表是测量消耗电能的仪表，其单位是千瓦时（kW·h），千瓦是功率的单位，故B错误。
选项C：家庭电路中各用电器为并联连接，若在导线a（火线）和b（零线）之间接灯泡L₁，则L₁与L是并联关系，不是串联，故C错误。
选项D：导线c是三孔插座的接地线，若c处断开，洗衣机插头插入插座后，洗衣机的金属外壳无法接地。当洗衣机漏电时，金属外壳会带电，人接触外壳易发生触电事故，因此洗衣机虽能工作但存在安全隐患，故D正确。
【答案】
D
【知识点】
家庭电路连接、安全用电、电能表
【点评】
本题围绕家庭电路的基础知识点展开，考查火线零线辨别、用电器连接方式、三孔插座的作用等，是家庭电路部分的常见题型，需准确掌握相关规则才能正确判断。
【难度系数】
0.6

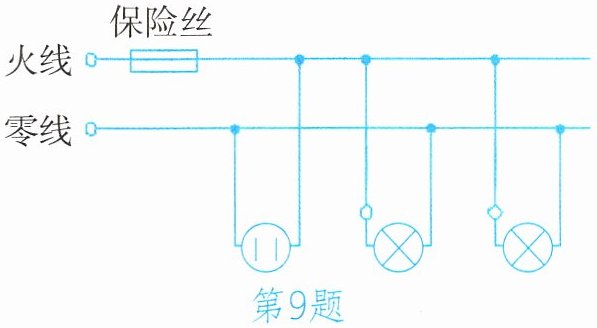

9.在如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭。经检查，保险丝完好，用测电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（
A.插座发生了短路
B.进户的火线断了
C.进户的零线断了
D.某盏电灯的灯丝断了
C
）A.插座发生了短路
B.进户的火线断了
C.进户的零线断了
D.某盏电灯的灯丝断了
答案
C
解析
【分析】
要解决这道题，需结合家庭电路故障特点、测电笔的工作原理分析：首先，保险丝完好说明电路未发生短路（短路会使电流过大熔断保险丝）；测电笔氖管发光说明接触点与火线连通。题目中两灯全灭，插座两孔测电笔均发光，需逐一排除选项，找到符合的故障原因。
【解析】
1. 排除A选项：插座短路会导致电路电流过大，保险丝熔断，与题目中“保险丝完好”矛盾，故A错误。
2. 排除B选项：若进户火线断了，整个电路无火线，测电笔插入任何孔氖管都不会发光，与题目现象不符，故B错误。
3. 分析C选项：进户零线断了后，插座的右孔（原接火线）仍与火线连通，测电笔发光；插座的左孔原本接零线，因进户零线断开，左孔会通过用电器（两盏灯）与火线连通，所以测电笔插入左孔也发光，同时两灯因零线断开无法形成回路而熄灭，完全符合题目现象，故C正确。
4. 排除D选项：若某盏灯灯丝断了，另一盏灯仍能正常发光，与题目中“两灯全部熄灭”矛盾，故D错误。
【答案】
C
【知识点】
家庭电路故障分析、测电笔使用
【点评】
本题是家庭电路故障判断的典型题，核心是利用测电笔发光原理判断电路与火线的连通性，易错点在于区分进户零线断和火线断的不同现象，需结合电路通断逻辑分析。
【难度系数】
0.4
要解决这道题，需结合家庭电路故障特点、测电笔的工作原理分析：首先，保险丝完好说明电路未发生短路（短路会使电流过大熔断保险丝）；测电笔氖管发光说明接触点与火线连通。题目中两灯全灭，插座两孔测电笔均发光，需逐一排除选项，找到符合的故障原因。
【解析】
1. 排除A选项：插座短路会导致电路电流过大，保险丝熔断，与题目中“保险丝完好”矛盾，故A错误。
2. 排除B选项：若进户火线断了，整个电路无火线，测电笔插入任何孔氖管都不会发光，与题目现象不符，故B错误。
3. 分析C选项：进户零线断了后，插座的右孔（原接火线）仍与火线连通，测电笔发光；插座的左孔原本接零线，因进户零线断开，左孔会通过用电器（两盏灯）与火线连通，所以测电笔插入左孔也发光，同时两灯因零线断开无法形成回路而熄灭，完全符合题目现象，故C正确。
4. 排除D选项：若某盏灯灯丝断了，另一盏灯仍能正常发光，与题目中“两灯全部熄灭”矛盾，故D错误。
【答案】
C
【知识点】
家庭电路故障分析、测电笔使用
【点评】
本题是家庭电路故障判断的典型题，核心是利用测电笔发光原理判断电路与火线的连通性，易错点在于区分进户零线断和火线断的不同现象，需结合电路通断逻辑分析。
【难度系数】
0.4

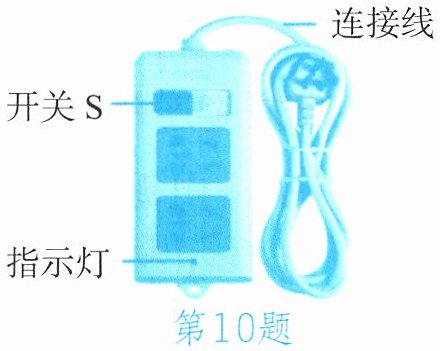

10. 将如下页图所示完好的接线板连入家庭电路中，闭合开关
S，指示灯发光；再将台灯插入接线板上的插座，台灯与指示灯都发光。则（）
A.该接线板的连接线内只有火线和零线两根导线
B.台灯与指示灯串联，并受开关S控制
C.台灯与指示灯并联，开关S在干路上
D.该接线板上有5个插孔能使检测的测电笔氖管发光
S，指示灯发光；再将台灯插入接线板上的插座，台灯与指示灯都发光。则（）
A.该接线板的连接线内只有火线和零线两根导线
B.台灯与指示灯串联，并受开关S控制
C.台灯与指示灯并联，开关S在干路上
D.该接线板上有5个插孔能使检测的测电笔氖管发光
答案
答案：C
解析
【解析】
我们逐一分析选项：
1. 分析A选项：该接线板的插头是三脚插头，说明连接线内包含火线、零线、地线三根导线，并非只有火线和零线，A错误。
2. 分析B、C选项：断开开关S时，指示灯和台灯都无法工作，且台灯插入插座后可独立工作、互不影响，说明台灯与指示灯是并联关系，开关S控制整个电路，处于干路上，因此B错误，C正确。
3. 分析D选项：接线板上的插孔为3组三孔插座，只有与火线相连的3个插孔可以让测电笔氖管发光，并非5个，D错误。
【答案】
C
【知识点】
家庭电路连接
并联电路特点
测电笔使用
【点评】
本题结合生活中常见的接线板场景，考查家庭电路的基础连接规律，需要学生结合串并联电路的工作特点，区分生活用电器的实际接线逻辑，易错点是误判插孔的火线连接数量以及用电器的连接方式。
【难度系数】
0.7
我们逐一分析选项：
1. 分析A选项：该接线板的插头是三脚插头，说明连接线内包含火线、零线、地线三根导线，并非只有火线和零线，A错误。
2. 分析B、C选项：断开开关S时，指示灯和台灯都无法工作，且台灯插入插座后可独立工作、互不影响，说明台灯与指示灯是并联关系，开关S控制整个电路，处于干路上，因此B错误，C正确。
3. 分析D选项：接线板上的插孔为3组三孔插座，只有与火线相连的3个插孔可以让测电笔氖管发光，并非5个，D错误。
【答案】
C
【知识点】
家庭电路连接
并联电路特点
测电笔使用
【点评】
本题结合生活中常见的接线板场景，考查家庭电路的基础连接规律，需要学生结合串并联电路的工作特点，区分生活用电器的实际接线逻辑，易错点是误判插孔的火线连接数量以及用电器的连接方式。
【难度系数】
0.7
