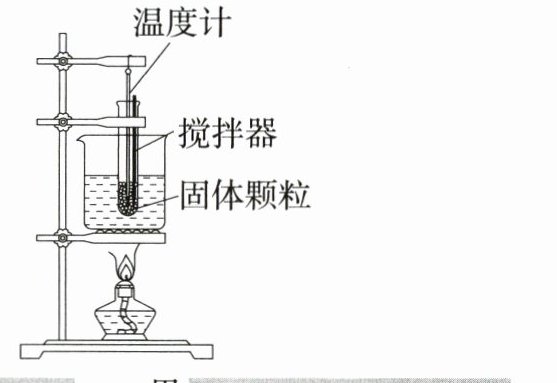

12.「2026辽宁大连高新区期中，★☆」小明在做探究某固体熔化时温度的变化规律实验时，所用实验装置如图甲所示。

甲
(1)除了实验装置中的器材外，还需要的测量工具是。
(2)放置温度计时考虑到固体熔化前后体积的变化，温度计玻璃泡应该放置在固体颗粒中间略（选填“靠上”或“靠下”）的位置。

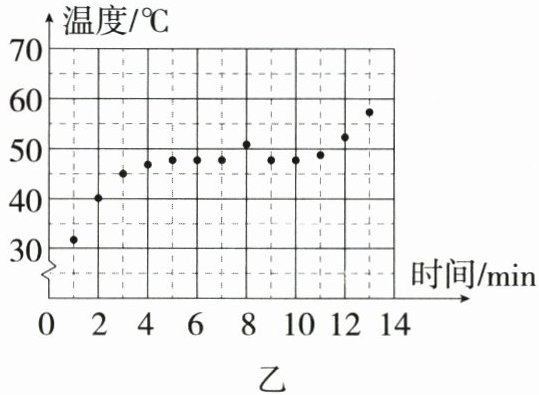

(3)实验过程中，小明每隔一段时间记录一次温度，观察到第5 min时试管内出现液体，第10 min时试管内固体全部变成液体。根据实验数据在方格纸上描点如图乙所示，请将图像补充完整。

乙
(4)实验时判断固体熔化的依据是。
(5)小刚也用该固体和相同的实验装置完成了实验，他根据数据画出的图像如图丙所示。则小刚实验中存在的问题可能是（选填序号）。

丙
①记录温度时相隔的时间太长
②试管中固体颗粒的质量太小
③烧杯中水的质量太大

答案 (1)秒表 (2)靠下 (3)如图所示 (4)试管内出现液体 (5)①②
解析 (1)探究某固体熔化时温度的变化规律时,需测量物体每隔一段时间的温度,所以需用到秒表。(2)固体熔化前、后体积会发生变化,可能变大,也可能变小;为了精确测量温度,温度计的玻璃泡应靠下放置。(3)图中第8 min时对应的点偏差较大,是错误数据,应用平滑的曲线将其他点连接。(4)物质由固态变为液态的过程叫熔化,实验时试管中出现液体说明物质处于熔化过程。(5)由图丙可知,该物质在熔化过程中温度一直上升,其原因可能是物质的质量较小,熔化过程较快;温度计放置位置偏下,接触了试管底部;记录温度时相隔的时间太长等。

【分析】
本题是探究固体熔化时温度变化规律的实验题，需结合实验操作要点、器材选择、图像绘制、熔化判断及误差分析解题。首先明确实验需同时测量温度和时间，确定对应工具；温度计放置要保证测量准确，需考虑固体体积变化；绘制图像时要剔除错误数据，结合熔化时温度不变的特点连线；熔化的本质是固态变液态，据此判断；分析异常图像时，从实验操作的影响因素（时间间隔、质量等）入手。
【解析】
(1) 探究固体熔化时温度的变化规律，需要每隔一段时间记录一次温度，因此除测量温度的温度计外，还需测量时间的工具——秒表。
(2) 固体熔化前后体积会发生变化，为准确测量固体的温度，温度计玻璃泡应放置在固体颗粒中间略靠下的位置，避免接触液面或容器壁，保证测量的准确性。

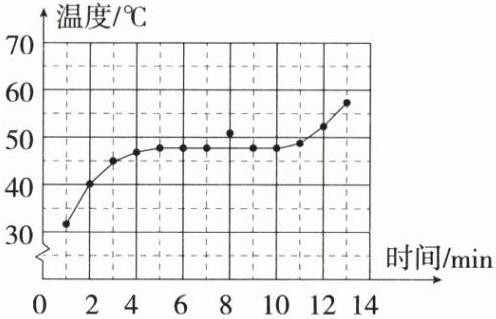

(3) 绘制温度变化图像时，第8 min对应的点为错误数据，需用平滑曲线连接其他正确点，连接时注意熔化过程温度不变的特点（第5~10 min为熔化阶段，温度应保持不变）。
(4) 熔化是物质由固态变为液态的过程，因此实验中判断固体熔化的依据是试管内出现液体。
(5) 图丙中熔化过程温度持续上升，说明熔化过快，未捕捉到温度不变的阶段。原因分析：①记录温度时相隔时间太长，无法记录到温度不变的阶段；②固体颗粒质量太小，熔化过程快，温度变化不明显；③烧杯中水的质量太大，会使加热更缓慢，不会导致熔化时温度持续上升，因此选①②。
【答案】
(1) 秒表
(2) 靠下
(3) 如图所示
(4) 试管内出现液体
(5) ①②
【知识点】
熔化规律、实验器材、图像分析
【点评】
本题围绕探究固体熔化实验展开，考查实验器材选择、温度计放置、图像绘制、熔化判断及实验误差分析，是热学实验的基础题型，需掌握实验操作的核心要点。
【难度系数】
0.5
