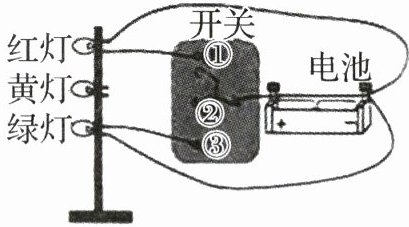

3.红绿灯。(14分)过马路时,小科对十字路口的红绿灯充满好奇,于是他制作了红绿灯模型(如右图)。(1)十字路口的红绿灯由发电厂供电,下列物品也是由发电厂供电的是()。A.电视遥控器 B.空调(2)图中的模型用电池供电,"一"表示干电池的极。电池盒内标"+"的一端应该与干电池的极相连。(3)图中,两节干电池的连接方式正确的是()。A.□□ B.□□ C.□□(4)开关可以用回形针和()制作。A.铁片、图钉 B.橡皮、图钉 C.橡皮、塑料纽扣(5)图中,回形针与接线柱①接触时,灯亮,此时电路是(填"通路"或"断路");要使绿灯亮,回形针应与接线柱接触。(6)请你帮助小科将图中黄灯的电路连接完整。(注意:导线不能交叉相连)(2分)[图1](7)红绿灯所用的小灯泡结构如右图,发光的部位是,是绝缘体;用电池和导线连接小灯泡,导线应接触和,小灯泡才会发光。(填字母)

B
负
正
B
B
红
通路
③
A
B
D
E

【分析】
本题围绕红绿灯模型考查简单电路相关知识，需逐一分析各小题：(1)区分发电厂供电（交流电）和电池供电（直流电）的用电器；(2)明确干电池的正负极符号及电池盒接线要求；(3)掌握干电池的正确串联方式；(4)理解开关由导体和绝缘体组成；(5)结合模型接线判断亮灯情况及电路状态；(6)完成黄灯的电路连接；(7)明确小灯泡的结构及发光原理。
【解析】
(1) 发电厂提供交流电，空调使用交流电，电视遥控器使用干电池直流电，故选B；
(2) 干电池符号中“-”表示负极，电池盒标“+”的一端需与干电池的正极相连；
(3) 干电池正确串联为正极接负极，对应选项B；
(4) 开关需要导体接通电路，铁片是导体，橡皮、塑料为绝缘体，故选B；
(5) 模型中接线柱①连接红灯，回形针接触①时电路为通路，红灯亮；绿灯对应接线柱③，故需接触③；
(6) 将黄灯的接线柱与电池的对应接线柱连接，导线不交叉；
(7) 小灯泡发光部位是灯丝，玻璃泡是绝缘体；导线需接触小灯泡的金属触点和金属外壳，对应字母D、E。
【答案】

B
负
正
B
B
红
通路
③
A
B
D
E
【知识点】
简单电路、导体与绝缘体、电池连接
【点评】
本题结合生活中的红绿灯模型，考查基础电路知识的应用，题目贴近生活，注重对概念的理解与运用，难度适中。
【难度系数】
0.5
