6[2025江苏南通质检,中]如图所示,根据电路图中所标出的电流方向,在图中的A、B和C、D间分别填上一个电池或一只电流表的符号。要求:①使电路中实际的电流方向和图中所标出的方向一致;②符合电流表的使用要求。

刷素养 走向重高

6. 如图所示

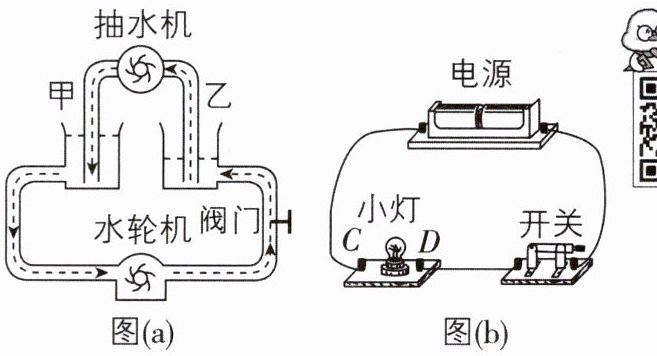

7 核心素养 科学思维[偏难]在学习电流时，我们通常用水流来进行类比，如图(a)(b)所示。从能量角度来看，“水往低处流”是水由高重力势能处向低重力势能处运动，若要使水“逆流而上”，必须对它做功，抽水机便起到了这个作用。如果类比水流，从能量角度来解释电流的形成，可以引入电荷的“电势能”这一概念。请根据上述信息判断：
(1)电源（填“正”或“负”）极处正电荷的“电势能”较高，理由是。
(2)图(b)电路中对电荷做功，使其“逆流而上”的元件是。

7.(1)正 理由见解析 (2)电源
【解析】(1)在电路中,电流从电源的正极经过用电器流向电源负极,依据水由高重力势能处向低重力势能处运动可知,电源正极处正电荷的电势能较高。(2)若要使水“逆流而上”,需要用抽水机对它做功,电路中的电源就类似于抽水机,对电荷做功,使电荷“逆流而上”发生定向移动,形成电流。

1 电路图中判定电流表的测量对象 [2025重庆质检,中]如图所示,下列说法正确的是 ()
①只闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时,$\mathrm{L}_1$和$\mathrm{L}_2$并联,电流表测通过$\mathrm{L}_1$的电流
②只闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时,$\mathrm{L}_2$短路,电流表测通过$\mathrm{L}_1$的电流
③开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时,电源短路,$\mathrm{L}_1$和$\mathrm{L}_2$将被烧坏
④只闭合$\mathrm{S}_1$和$\mathrm{S}_3$时,$\mathrm{L}_1$和$\mathrm{L}_2$并联,电流表测干路电流


A.只有②④正确
B.只有①②正确
C.只有③④正确
D.①②③④都正确

1.A 【解析】由图可知,只闭合开关 S₁ 和 S₂时,L₂ 短路,电路为 L₁ 的简单电路,电流表测通过 L₁ 的电流,故①错误,②正确;开关 S₁、S₂、S₃ 都闭合时,电源短路,电流表和电源会被烧坏,但没有电流通过 L₁ 和 L₂,L₁ 和 L₂ 不会被烧坏,故③错误;只闭合 S₁ 和 S₃ 时,L₁ 和L₂ 并联,电流表在干路上,测量干路电流,故④正确。故选 A。

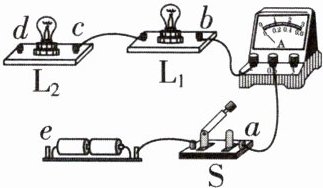

2 实物图中判定电流表的测量对象 [2025 山东青岛期中,中]“用电流表测量通过小灯泡的电流”的部分电路如图所示,下列说法不正确的是 ()


A.用导线连接c、e,电流表只能测量通过灯泡$\mathrm{L}_1$的电流
B.用导线连接d、e,电流表能测量通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电流
C.用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡$\mathrm{L}_1$的电流
D.用两根导线分别连接b、d和c、e,电流表只能测量通过灯泡$\mathrm{L}_2$的电流

2.D 【解析】用导线连接c、e,此时只有灯泡 L₁接入电路中,电流表只能测量通过灯泡 L₁ 的电流,故 A 正确;用导线连接 d、e,两个灯泡串联接入电路中,此时电流表既能测通过灯泡L₁ 的电流,也能测通过灯泡 L₂ 的电流,故 B正确;用两根导线分别连接 a、d 和 c、e 时,两个灯泡并联,电流表串联在 L₁ 所在的支路中,测量的是通过 L₁ 的电流,故 C 正确;用两根导线分别连接 b、d 和 c、e,此时两个灯泡并联,电流表接在干路中,测量的是干路电流,故 D 错误。故选 D。
