2026年初中必刷题九年级物理上册苏科版第59页答案

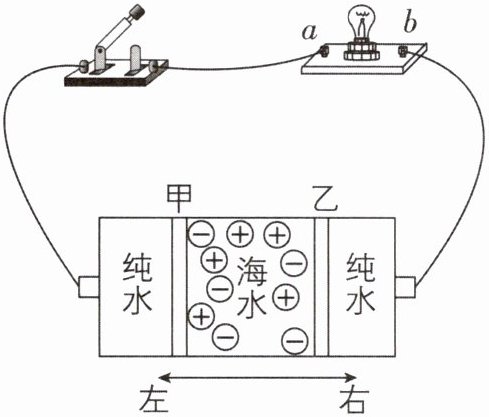

1 新考法[2026广东广州模拟,中]如图中有一种利用海水盐差能发电的装置,甲、乙两块渗透膜将容器隔成三个区域,分别加入海水和纯水,微粒在永不停息地做无规则运动,甲渗透膜只能让带正电的钠离子通过,乙渗透膜只能让带负电的氯离子通过,容器就变成了一个电源,把小灯泡接进电路,闭合开关,小灯泡可发光,下列说法正确的是 (
B
)


A.该发电装置左边是电源的负极
B.通过小灯泡的电流方向是从a到b
C.该发电装置内部,只有电子在发生定向移动
D.该发电装置不做任何改变,可以一直工作下去,并且很环保

答案

1.B 【解析】甲渗透膜只能让带正电的钠离子通过,所以该发电装置左边是电源的正极,因为甲的左边集结的是正电荷,故 A 错误;通过小灯泡的电流方向是从a 到 b,故 B 正确;该发电装置内部,钠离子和氯离子都在发生定向移动,故 C 错误;该发电装置不做任何改变,不能一直工作下去,故 D 错误。故选 B。
2[2026江苏苏州模拟,中]如图所示,粗心的小强把电流表接在了$L_1$的两端。此时如果闭合开关,一定会发生 (
C
)


A.电源短路
B.电流表损坏
C.$L_1$不亮
D.$L_2$的灯丝烧断

答案

2.C 【解析】由于电流表在电路中相当于导线,当把电流表接在了 L₁ 的两端时,电流表把灯L₁ 短路,所以灯 L₁ 不亮,故 C 正确;电流表与灯 L₂ 串联接入电路,电源不会短路,灯 L₂ 发光,电流表与灯 L₂ 不一定会烧坏,故 ABD 错误。故选 C。

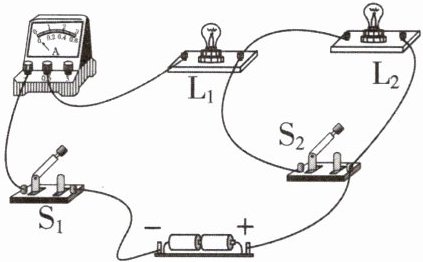

3[2026陕西咸阳模拟,中]关于如图所示的电路图,下列说法正确的是（
A
）


A.只闭合开关$S_1$,电流表测量电路中的电流,$L_1$和$L_2$都发光
B.只闭合开关$S_2$,电流表无示数,$L_1$发光,$L_2$被短路不发光
C.同时闭合开关$S_1$和$S_2$,电流表测量通过$L_2$的电流,$L_1$发光,$L_2$不发光
D.若$L_1$灯丝烧断,同时闭合$S_1$和$S_2$,电流表有示数,$L_2$能发光

答案

3.A 【解析】只闭合开关 S₁,L₁ 和 L₂ 串联,两灯都发光,电流表测量电路中的电流,故 A 正确。只闭合开关 S₂,S₁ 处断开,整个电路断路,灯泡都不发光,电流表无示数,故 B 错误。同时闭合开关 S₁ 和 S₂,L₂ 被短路,不发光;L₁接入电路,发光,电流表测量通过 L₁ 的电流,故 C 错误。若 L₁ 灯丝烧断,同时闭合 S₁ 和 S₂,则整个电路断路,灯泡都不发光,电流表无示数,故 D 错误。故选 A。

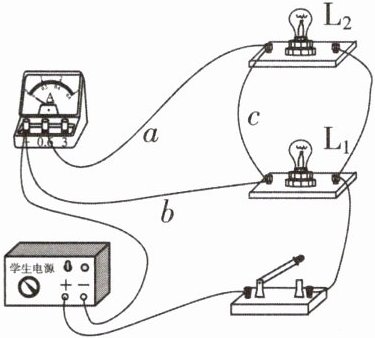

4[2026福建泉州期中,中]如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 (
D
)


A.撤掉导线a,电流表测量的是电路中的总电流
B.撤掉导线a,电流表测量的是通过小灯泡$\mathrm{L}_1$的电流
C.撤掉导线b,电流表测量的是通过小灯泡$\mathrm{L}_2$的电流
D.撤掉导线c,电流表测量的是通过小灯泡$\mathrm{L}_2$的电流

答案

4.D 【解析】由图可知,撤掉导线a,灯 L₁ 和 L₂并联,电流表没有接入电路,所以电流表既不是测电路中的总电流,也不是测通过小灯泡L₁ 的电流,故 AB 错误;由图可知,撤掉导线b,灯 L₁ 和 L₂ 并联,电流表接在干路中,测量的是电路中的总电流,故 C 错误;由图可知,撤掉导线 c,灯 L₁ 和 L₂ 并联,电流表串联在L₂ 的支路中,即电流表测量的是通过小灯泡L₂ 的电流,故 D 正确。故选 D。

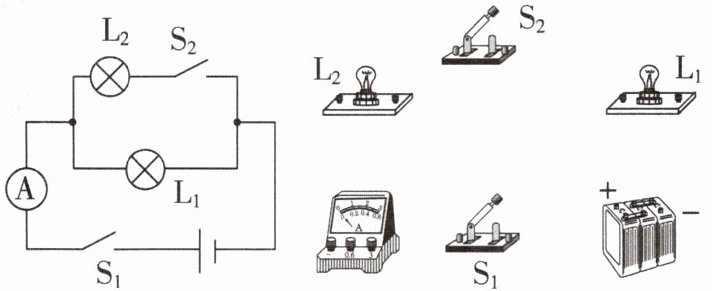

5[2026江苏南京期中,中]根据如图所示的电路图,用笔画线代替导线,连接实物电路,电流表选0~3 A的量程,导线不能交叉。

答案


5. 如图所示
