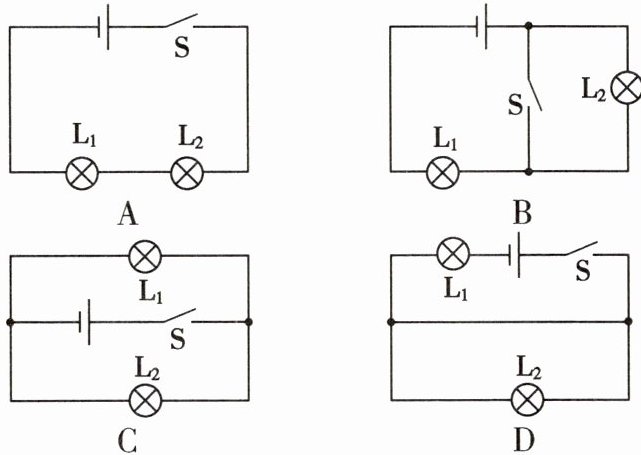

1.如图所示,开关S闭合时,灯泡$L_1$与$L_2$组成并联电路的是 (
C
)。答案
1. C
解析
【分析】
要判断开关闭合后哪个电路中L₁与L₂组成并联电路，需明确并联电路的核心特征：电流从电源正极流出后会分为多条独立支路，每条支路都有独立用电器，最终汇合回到电源负极，各用电器两端分别连接。我们逐个分析选项的电流路径即可得出结论。
【解析】
逐一分析各选项：
1. 选项A：开关S闭合后，电流路径为“电源正极→L₁→L₂→开关S→电源负极”，电流只有一条路径，L₁与L₂是串联电路，不符合要求。
2. 选项B：开关S闭合后，L₂被开关所在导线短路，电流仅走“电源正极→L₁→开关S→电源负极”，只有L₁接入电路，不存在并联结构，不符合要求。
3. 选项C：开关S闭合后，电流从电源正极流出后分为两条支路：一条支路经过L₁，另一条支路经过L₂，两条支路的电流汇合后回到电源负极，L₁和L₂两端分别连接，属于并联电路，符合要求。
4. 选项D：开关S闭合后，下方导线直接连接电源两极，造成电源短路，且L₂被短路，不存在并联结构，不符合要求。
【答案】
C
【知识点】
并联电路、串联电路、电路短路
【点评】
本题是基础电路判断类题目，核心是掌握串并联电路的电流特点，需准确分析电流路径，避免误判短路情况，属于对电路基本概念的常规考查。
【难度系数】
0.6
要判断开关闭合后哪个电路中L₁与L₂组成并联电路，需明确并联电路的核心特征：电流从电源正极流出后会分为多条独立支路，每条支路都有独立用电器，最终汇合回到电源负极，各用电器两端分别连接。我们逐个分析选项的电流路径即可得出结论。
【解析】
逐一分析各选项：
1. 选项A：开关S闭合后，电流路径为“电源正极→L₁→L₂→开关S→电源负极”，电流只有一条路径，L₁与L₂是串联电路，不符合要求。
2. 选项B：开关S闭合后，L₂被开关所在导线短路，电流仅走“电源正极→L₁→开关S→电源负极”，只有L₁接入电路，不存在并联结构，不符合要求。
3. 选项C：开关S闭合后，电流从电源正极流出后分为两条支路：一条支路经过L₁，另一条支路经过L₂，两条支路的电流汇合后回到电源负极，L₁和L₂两端分别连接，属于并联电路，符合要求。
4. 选项D：开关S闭合后，下方导线直接连接电源两极，造成电源短路，且L₂被短路，不存在并联结构，不符合要求。
【答案】
C
【知识点】
并联电路、串联电路、电路短路
【点评】
本题是基础电路判断类题目，核心是掌握串并联电路的电流特点，需准确分析电流路径，避免误判短路情况，属于对电路基本概念的常规考查。
【难度系数】
0.6
2.闭合开关后,发光棒上所有的小灯都亮,一段时间后,其中一个小灯熄灭,如图所示。下列猜想合理的是 (
A.该小灯灯丝烧断,各小灯串联
B.该小灯两端接线短路,各小灯串联
C.该小灯处接线脱落,各小灯串联
D.该小灯处接线短路,各小灯并联
B
)。A.该小灯灯丝烧断,各小灯串联
B.该小灯两端接线短路,各小灯串联
C.该小灯处接线脱落,各小灯串联
D.该小灯处接线短路,各小灯并联
答案
2. B
解析
【分析】
要解决这道题，需结合串并联电路的特点分析故障：串联电路中各用电器互相影响，一处断路则所有用电器都不工作；并联电路中各支路独立，若某支路短路会造成电源短路，所有用电器都不工作。题目中仅一个小灯熄灭，其余仍发光，说明故障为短路（断路会导致所有灯灭），且电路为串联（并联短路会导致电源短路，所有灯灭），据此逐一分析选项。
【解析】
1. 选项A：若各小灯串联，该小灯灯丝烧断属于断路，串联电路中断路会使整个电路断开，所有小灯都熄灭，与题目中“其余小灯仍亮”不符，故A错误。
2. 选项B：若各小灯串联，该小灯两端接线短路，相当于该小灯被导线短路，电流绕过该小灯，其余串联小灯仍有电流通过，保持发光，符合题目现象，故B正确。
3. 选项C：若各小灯串联，该小灯处接线脱落属于断路，同样会使整个电路断开，所有小灯熄灭，与题目现象不符，故C错误。
4. 选项D：若各小灯并联，该小灯处接线短路会造成电源短路，所有小灯都会熄灭，不符合题目现象，故D错误。
【答案】
B
【知识点】
电路故障分析；串联电路特点；并联电路特点
【点评】
本题考查串并联电路的故障判断，需明确串并联电路的工作特点，通过故障现象反推电路连接方式和故障类型，是初中物理电路部分的基础题型，需熟练掌握。
【难度系数】
0.5
要解决这道题，需结合串并联电路的特点分析故障：串联电路中各用电器互相影响，一处断路则所有用电器都不工作；并联电路中各支路独立，若某支路短路会造成电源短路，所有用电器都不工作。题目中仅一个小灯熄灭，其余仍发光，说明故障为短路（断路会导致所有灯灭），且电路为串联（并联短路会导致电源短路，所有灯灭），据此逐一分析选项。
【解析】
1. 选项A：若各小灯串联，该小灯灯丝烧断属于断路，串联电路中断路会使整个电路断开，所有小灯都熄灭，与题目中“其余小灯仍亮”不符，故A错误。
2. 选项B：若各小灯串联，该小灯两端接线短路，相当于该小灯被导线短路，电流绕过该小灯，其余串联小灯仍有电流通过，保持发光，符合题目现象，故B正确。
3. 选项C：若各小灯串联，该小灯处接线脱落属于断路，同样会使整个电路断开，所有小灯熄灭，与题目现象不符，故C错误。
4. 选项D：若各小灯并联，该小灯处接线短路会造成电源短路，所有小灯都会熄灭，不符合题目现象，故D错误。
【答案】
B
【知识点】
电路故障分析；串联电路特点；并联电路特点
【点评】
本题考查串并联电路的故障判断，需明确串并联电路的工作特点，通过故障现象反推电路连接方式和故障类型，是初中物理电路部分的基础题型，需熟练掌握。
【难度系数】
0.5

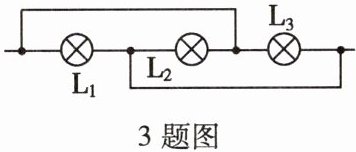

3.如图所示，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$三个灯泡的连接方式是（
A.三个灯泡串联
B.三个灯泡并联
C.灯泡$\mathrm{L}_1$与$\mathrm{L}_3$串联后再与$\mathrm{L}_2$并联
D.灯泡$\mathrm{L}_1$与$\mathrm{L}_3$并联后再与$\mathrm{L}_2$串联
B
）。A.三个灯泡串联
B.三个灯泡并联
C.灯泡$\mathrm{L}_1$与$\mathrm{L}_3$串联后再与$\mathrm{L}_2$并联
D.灯泡$\mathrm{L}_1$与$\mathrm{L}_3$并联后再与$\mathrm{L}_2$串联
答案
3. B
解析
【分析】要判断灯泡的连接方式，可采用电流法分析电流路径：电流从左侧接线柱流入后，会分成多条独立支路，每条支路仅经过一个灯泡后回到右侧接线柱，各支路互不影响，据此判断连接方式。
【解析】从左侧接线柱出发，电流分为三条支路：①支路：左侧接线柱→$\mathrm{L}_1$→右侧接线柱；②支路：左侧接线柱→$\mathrm{L}_2$→右侧接线柱；③支路：左侧接线柱→$\mathrm{L}_3$→右侧接线柱。三条支路的用电器两端都分别连接在相同的两个节点上，电流有多条独立路径，符合并联电路的特点，因此三个灯泡是并联连接。
【答案】B
【知识点】并联电路、电路连接方式
【点评】本题考查电路连接方式的判断，核心是利用电流法分析电流的分支情况，明确并联电路的特征，属于电路基础题，难度较低。
【难度系数】0.3
【解析】从左侧接线柱出发，电流分为三条支路：①支路：左侧接线柱→$\mathrm{L}_1$→右侧接线柱；②支路：左侧接线柱→$\mathrm{L}_2$→右侧接线柱；③支路：左侧接线柱→$\mathrm{L}_3$→右侧接线柱。三条支路的用电器两端都分别连接在相同的两个节点上，电流有多条独立路径，符合并联电路的特点，因此三个灯泡是并联连接。
【答案】B
【知识点】并联电路、电路连接方式
【点评】本题考查电路连接方式的判断，核心是利用电流法分析电流的分支情况，明确并联电路的特征，属于电路基础题，难度较低。
【难度系数】0.3

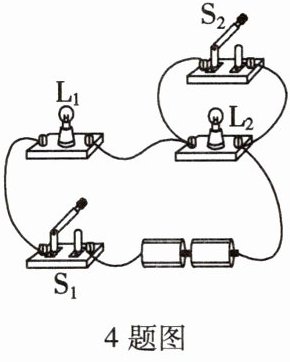

4. 关于如图所示电路，下列说法错误的是（
A.当断开$\mathrm{S}_1$、闭合$\mathrm{S}_2$时，电路处于断路状态
B.当闭合$\mathrm{S}_1$，断开$\mathrm{S}_2$时，$\mathrm{L}_1$发光，$\mathrm{L}_2$不会发光
C.当闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，只有$\mathrm{L}_1$会发光
D.只闭合$\mathrm{S}_1$，发现$\mathrm{L}_1$和$\mathrm{L}_2$都不发光，则故障可能是$\mathrm{L}_2$断路
B
）。A.当断开$\mathrm{S}_1$、闭合$\mathrm{S}_2$时，电路处于断路状态
B.当闭合$\mathrm{S}_1$，断开$\mathrm{S}_2$时，$\mathrm{L}_1$发光，$\mathrm{L}_2$不会发光
C.当闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，只有$\mathrm{L}_1$会发光
D.只闭合$\mathrm{S}_1$，发现$\mathrm{L}_1$和$\mathrm{L}_2$都不发光，则故障可能是$\mathrm{L}_2$断路
答案
4. B
解析
【分析】
要判断各选项的正误，需先明确电路结构：S₂并联在L₂两端，S₁在干路。逐个分析每个开关状态下的电流路径，结合通路、断路、串联电路的特点及故障情况判断选项对错。
【解析】
选项A：断开S₁、闭合S₂时，干路开关S₁断开，整个电路无电流，处于断路状态，A说法正确。
选项B：闭合S₁、断开S₂时，L₁与L₂串联，电流路径为：电源正极→L₂→L₁→S₁→电源负极，因此L₁和L₂都发光，B说法错误。
选项C：闭合S₁、S₂时，S₂并联在L₂两端，L₂被短路，电流路径为：电源正极→S₂→L₁→S₁→电源负极，只有L₁接入电路发光，C说法正确。
选项D：只闭合S₁时，L₁与L₂串联，若L₂断路，整个电路断开，无电流，L₁和L₂都不发光，故障可能是L₂断路，D说法正确。
题目要求选错误的，故答案为B。
【答案】
B
【知识点】
电路状态判断；串联电路特点；电路故障分析
【点评】
本题考查基础电路的分析，需明确开关对电路的控制作用，判断电流路径，结合串联电路的特点分析故障，属于电路部分的常规题型，难度适中。
【难度系数】
0.6
要判断各选项的正误，需先明确电路结构：S₂并联在L₂两端，S₁在干路。逐个分析每个开关状态下的电流路径，结合通路、断路、串联电路的特点及故障情况判断选项对错。
【解析】
选项A：断开S₁、闭合S₂时，干路开关S₁断开，整个电路无电流，处于断路状态，A说法正确。
选项B：闭合S₁、断开S₂时，L₁与L₂串联，电流路径为：电源正极→L₂→L₁→S₁→电源负极，因此L₁和L₂都发光，B说法错误。
选项C：闭合S₁、S₂时，S₂并联在L₂两端，L₂被短路，电流路径为：电源正极→S₂→L₁→S₁→电源负极，只有L₁接入电路发光，C说法正确。
选项D：只闭合S₁时，L₁与L₂串联，若L₂断路，整个电路断开，无电流，L₁和L₂都不发光，故障可能是L₂断路，D说法正确。
题目要求选错误的，故答案为B。
【答案】
B
【知识点】
电路状态判断；串联电路特点；电路故障分析
【点评】
本题考查基础电路的分析，需明确开关对电路的控制作用，判断电流路径，结合串联电路的特点分析故障，属于电路部分的常规题型，难度适中。
【难度系数】
0.6
5.关于如图所示电路,下列说法不正确的是
(
A.只闭合$S_2$,$L_1$、$L_2$串联
B.同时闭合$S_1$、$S_3$,$L_1$、$L_2$并联
C.同时闭合$S_1$、$S_2$,$L_1$被短路,只有$L_2$接入电路
D.同时闭合$S_2$、$S_3$,就会造成电源短路
(
C
)。A.只闭合$S_2$,$L_1$、$L_2$串联
B.同时闭合$S_1$、$S_3$,$L_1$、$L_2$并联
C.同时闭合$S_1$、$S_2$,$L_1$被短路,只有$L_2$接入电路
D.同时闭合$S_2$、$S_3$,就会造成电源短路
答案
5. C
解析
【分析】要判断各开关组合下的电路状态，需先明确电路节点连接，结合串联、并联、电源短路的定义分析：串联是电流只有一条路径，依次经过所有用电器；并联是电流有多条独立路径，分别经过各用电器；电源短路是电源两极直接被导线连通，不经过用电器。逐个分析选项对应的开关状态，判断电流路径即可得出结论。
【解析】
选项A：只闭合$S_2$，$S_1$、$S_3$断开，电流路径为：电源正极→$S_2$→$L_2$→$L_1$→电源负极，电流只有一条路径，$L_1$、$L_2$串联，A说法正确。
选项B：同时闭合$S_1$、$S_3$，$S_2$断开，电流从电源正极出发，分为两条路径：①电源正极→$S_1$→$L_1$→电源负极；②电源正极→$S_1$→$L_2$→$S_3$→电源负极，$L_1$、$L_2$两端分别接电源两极，属于并联，B说法正确。
选项C：同时闭合$S_1$、$S_2$，$S_3$断开，此时$L_2$的两端均通过$S_1$、$S_2$与电源正极连通，$L_2$被短路；电流路径为电源正极→$S_1$→$L_1$→电源负极，只有$L_1$接入电路，并非“$L_1$被短路，只有$L_2$接入电路”，C说法错误。
选项D：同时闭合$S_2$、$S_3$，$S_1$断开，电流路径为电源正极→$S_2$→$S_3$→电源负极，电源两极直接被导线连通，造成电源短路，D说法正确。
题目要求选不正确的选项，故答案为C。
【答案】C
【知识点】电路的串联与并联、电源短路
【点评】本题考查电路状态的判断，核心是分析不同开关组合下的电流路径，需明确串联、并联、短路的定义，避免混淆用电器的连接情况，属于基础电路分析题。
【难度系数】0.6
【解析】
选项A：只闭合$S_2$，$S_1$、$S_3$断开，电流路径为：电源正极→$S_2$→$L_2$→$L_1$→电源负极，电流只有一条路径，$L_1$、$L_2$串联，A说法正确。
选项B：同时闭合$S_1$、$S_3$，$S_2$断开，电流从电源正极出发，分为两条路径：①电源正极→$S_1$→$L_1$→电源负极；②电源正极→$S_1$→$L_2$→$S_3$→电源负极，$L_1$、$L_2$两端分别接电源两极，属于并联，B说法正确。
选项C：同时闭合$S_1$、$S_2$，$S_3$断开，此时$L_2$的两端均通过$S_1$、$S_2$与电源正极连通，$L_2$被短路；电流路径为电源正极→$S_1$→$L_1$→电源负极，只有$L_1$接入电路，并非“$L_1$被短路，只有$L_2$接入电路”，C说法错误。
选项D：同时闭合$S_2$、$S_3$，$S_1$断开，电流路径为电源正极→$S_2$→$S_3$→电源负极，电源两极直接被导线连通，造成电源短路，D说法正确。
题目要求选不正确的选项，故答案为C。
【答案】C
【知识点】电路的串联与并联、电源短路
【点评】本题考查电路状态的判断，核心是分析不同开关组合下的电流路径，需明确串联、并联、短路的定义，避免混淆用电器的连接情况，属于基础电路分析题。
【难度系数】0.6
6.如图所示,当闭合$S_2$,断开$S_1$、$S_3$时,电路是
通路
(选填“通路”、“断路”或“短路”,下空同);当闭合$S_1$、$S_2$、$S_3$时,电路是短路
;当只断开$S_1$时,$L_1$发光
(选填“发光”或“不发光”,下空同),$L_2$不发光
。答案
6. 通路 短路 发光 不发光
解析
【分析】
要判断电路状态和灯泡发光情况，需根据开关的通断明确电流路径：
1. 当闭合$S_2$，断开$S_1$、$S_3$时，电流从电源正极流出，依次经过$L_1$、$L_2$、$S_2$回到电源负极，形成闭合回路；
2. 当闭合$S_1$、$S_2$、$S_3$时，电流从电源正极经$S_1$、$S_2$直接回到电源负极，未经过用电器；
3. 当只断开$S_1$时，$S_2$、$S_3$闭合，$L_1$有电流通路，$L_2$被导线短路无电流。
【解析】
1. 闭合$S_2$，断开$S_1$、$S_3$：电流路径为电源正极→$L_1$→$L_2$→$S_2$→电源负极，电路处处连通，属于通路；
2. 闭合$S_1$、$S_2$、$S_3$：电流路径为电源正极→$S_1$→$S_2$→电源负极，直接连通电源两极，未经过用电器，属于短路；
3. 只断开$S_1$时，$S_2$、$S_3$闭合：$L_1$的电流路径为电源正极→$L_1$→$S_3$→电源负极，有电流通过，发光；$L_2$两端被$S_2$和$S_3$的导线短路，无电流，不发光。
【答案】
通路 短路 发光 不发光
【知识点】
电路的三种状态；短路；电路连接
【点评】
本题考查电路状态的判断，核心是理清不同开关下的电流路径，区分通路、短路，以及用电器是否被短路，属于基础电路分析题。
【难度系数】
0.3
要判断电路状态和灯泡发光情况，需根据开关的通断明确电流路径：
1. 当闭合$S_2$，断开$S_1$、$S_3$时，电流从电源正极流出，依次经过$L_1$、$L_2$、$S_2$回到电源负极，形成闭合回路；
2. 当闭合$S_1$、$S_2$、$S_3$时，电流从电源正极经$S_1$、$S_2$直接回到电源负极，未经过用电器；
3. 当只断开$S_1$时，$S_2$、$S_3$闭合，$L_1$有电流通路，$L_2$被导线短路无电流。
【解析】
1. 闭合$S_2$，断开$S_1$、$S_3$：电流路径为电源正极→$L_1$→$L_2$→$S_2$→电源负极，电路处处连通，属于通路；
2. 闭合$S_1$、$S_2$、$S_3$：电流路径为电源正极→$S_1$→$S_2$→电源负极，直接连通电源两极，未经过用电器，属于短路；
3. 只断开$S_1$时，$S_2$、$S_3$闭合：$L_1$的电流路径为电源正极→$L_1$→$S_3$→电源负极，有电流通过，发光；$L_2$两端被$S_2$和$S_3$的导线短路，无电流，不发光。
【答案】
通路 短路 发光 不发光
【知识点】
电路的三种状态；短路；电路连接
【点评】
本题考查电路状态的判断，核心是理清不同开关下的电流路径，区分通路、短路，以及用电器是否被短路，属于基础电路分析题。
【难度系数】
0.3
