4.若将完好的电流表、电压表、小灯泡连接成如图16-1-12所示的电路，各处接触良好。当开关S闭合后，会出现(
A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏
图16-1-12
C
)。A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏
图16-1-12
答案
4. C
【解析】由题图知道电压表与电流表、灯泡串联,由于电压表的内阻很大,所以电路的电流几乎为零,故电流表指针几乎没有偏转,灯泡不会发光,电池也不会被烧坏;电压表两端的电压几乎等于电源电压,故电压表指针明显偏转,故只有选项C符合题意。
【解析】由题图知道电压表与电流表、灯泡串联,由于电压表的内阻很大,所以电路的电流几乎为零,故电流表指针几乎没有偏转,灯泡不会发光,电池也不会被烧坏;电压表两端的电压几乎等于电源电压,故电压表指针明显偏转,故只有选项C符合题意。
解析
【分析】首先明确电流表和电压表的使用规则：电流表内阻很小，需串联在电路中；电压表内阻很大，需并联在被测电路两端。本题中电压表与电流表、小灯泡串联在电路中，需根据两者内阻特点分析电路中的电流和电压情况，进而判断各选项是否正确。
【解析】由题图可知，电压表、电流表、小灯泡串联在电路中。由于电压表的内阻非常大，根据欧姆定律$I=\frac{U}{R}$，电路总电阻极大，导致电路中的电流几乎为零，因此电流表指针几乎不偏转，小灯泡不会发光，电池也不会被烧坏；而电压表两端的电压几乎等于电源电压，所以电压表指针会明显偏转。综上，只有选项C符合题意。
【答案】C
【知识点】电压表的使用、电流表的使用、串联电路特点
【点评】本题考查电表的正确使用，核心是理解电压表内阻极大的特性，当电压表串联在电路中时，电路电流极小，电压表相当于测量电源电压，属于基础应用类题目，需牢记电表的使用规则。
【难度系数】0.5
【解析】由题图可知，电压表、电流表、小灯泡串联在电路中。由于电压表的内阻非常大，根据欧姆定律$I=\frac{U}{R}$，电路总电阻极大，导致电路中的电流几乎为零，因此电流表指针几乎不偏转，小灯泡不会发光，电池也不会被烧坏；而电压表两端的电压几乎等于电源电压，所以电压表指针会明显偏转。综上，只有选项C符合题意。
【答案】C
【知识点】电压表的使用、电流表的使用、串联电路特点
【点评】本题考查电表的正确使用，核心是理解电压表内阻极大的特性，当电压表串联在电路中时，电路电流极小，电压表相当于测量电源电压，属于基础应用类题目，需牢记电表的使用规则。
【难度系数】0.5
5. 如图16-1-13所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡$\mathrm{L}_1$两端时，电压表无示数。则电路故障是(
A.灯$\mathrm{L}_1$短路
B.灯$\mathrm{L}_2$短路
C.灯$\mathrm{L}_1$断路
D.灯$\mathrm{L}_2$断路
D
)。A.灯$\mathrm{L}_1$短路
B.灯$\mathrm{L}_2$短路
C.灯$\mathrm{L}_1$断路
D.灯$\mathrm{L}_2$断路
答案
5. D
【解析】由题图可知,两灯串联,闭合开关两灯均不亮,说明电路出现了断路情况,将电压表并联在灯泡$\mathrm{L}_1$两端时,电压表无示数,说明电压表与电源的正负极之间是不接通的,所以故障是灯$\mathrm{L}_2$断路,选项A、B、C不符合题意,选项D符合题意。
【解析】由题图可知,两灯串联,闭合开关两灯均不亮,说明电路出现了断路情况,将电压表并联在灯泡$\mathrm{L}_1$两端时,电压表无示数,说明电压表与电源的正负极之间是不接通的,所以故障是灯$\mathrm{L}_2$断路,选项A、B、C不符合题意,选项D符合题意。
解析
【分析】首先观察电路，确定$\mathrm{L}_1$与$\mathrm{L}_2$串联，闭合开关两灯均不亮，说明电路发生断路故障（若为短路，至少一个灯泡会发光）。接着用电压表检测故障：将电压表并联在$\mathrm{L}_1$两端时，电压表无示数，说明电压表的两个接线柱无法与电源正负极连通，由此可判断断路位置不在$\mathrm{L}_1$，而在$\mathrm{L}_2$处。
【解析】由题图可知，两灯串联，闭合开关两灯均不亮，说明电路为断路故障（短路时会有一个灯发光，不符合题意）。当电压表并联在$\mathrm{L}_1$两端时，电压表无示数，说明电压表与电源两极之间是断开的，即断路位置在$\mathrm{L}_2$处，因此故障是灯$\mathrm{L}_2$断路，对应选项D。
【答案】D
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路断路故障的判断，利用电压表检测断路位置是常用方法，需掌握电压表在断路故障中的示数特点，属于基础电路故障分析题。
【难度系数】0.6
【解析】由题图可知，两灯串联，闭合开关两灯均不亮，说明电路为断路故障（短路时会有一个灯发光，不符合题意）。当电压表并联在$\mathrm{L}_1$两端时，电压表无示数，说明电压表与电源两极之间是断开的，即断路位置在$\mathrm{L}_2$处，因此故障是灯$\mathrm{L}_2$断路，对应选项D。
【答案】D
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路断路故障的判断，利用电压表检测断路位置是常用方法，需掌握电压表在断路故障中的示数特点，属于基础电路故障分析题。
【难度系数】0.6
6.如图16-1-14所示，开关闭合时，电压表V测的是
电源
（选填“L₁”“L₂”或“电源”）两端电压，V₁测的是L₂
（选填“L₁”“L₂”或“电源”）两端电压。若L₁比L₂亮，则通过两灯的电流一样大
（选填“L₁的大”“L₂的大”或“一样大”）。答案
6. 电源 $\mathrm{L}_2$ 一样大
【解析】开关闭合时,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联,电压表V测量的是两个灯泡的总电压,也就是电源电压;电压表$\mathrm{V}_1$并联在$\mathrm{L}_2$的两端,测量的是$\mathrm{L}_2$两端的电压。因串联电路中电流处处相等,则通过两灯的电流一样大。
【解析】开关闭合时,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联,电压表V测量的是两个灯泡的总电压,也就是电源电压;电压表$\mathrm{V}_1$并联在$\mathrm{L}_2$的两端,测量的是$\mathrm{L}_2$两端的电压。因串联电路中电流处处相等,则通过两灯的电流一样大。
解析
【分析】首先判断电路连接方式：开关闭合后，电流只有一条路径，说明L₁和L₂串联。接着分析电压表的测量对象：电压表并联在谁的两端，就测量谁的电压，据此确定V和V₁的测量对象。最后根据串联电路的电流特点，判断通过两灯的电流大小。
【解析】开关闭合时，电流从电源正极出发，依次经过开关、L₂、L₁，回到电源负极，因此L₁和L₂串联。电压表V的两个接线柱分别连接在电源的正、负极两端，所以V测量的是电源两端的电压；电压表V₁的两个接线柱并联在L₂的两端，所以V₁测量的是L₂两端的电压。根据串联电路的电流特点：串联电路中各处电流相等，因此通过L₁和L₂的电流一样大。
【答案】电源；L₂；一样大
【知识点】串联电路电流规律；电压表的使用；串联电路电压规律
【点评】本题是基础电路分析题，主要考查串联电路的判断、电压表测量对象的确定以及串联电路的电流特点，需要学生掌握电路分析的基本方法，难度不大。
【难度系数】0.7
【解析】开关闭合时，电流从电源正极出发，依次经过开关、L₂、L₁，回到电源负极，因此L₁和L₂串联。电压表V的两个接线柱分别连接在电源的正、负极两端，所以V测量的是电源两端的电压；电压表V₁的两个接线柱并联在L₂的两端，所以V₁测量的是L₂两端的电压。根据串联电路的电流特点：串联电路中各处电流相等，因此通过L₁和L₂的电流一样大。
【答案】电源；L₂；一样大
【知识点】串联电路电流规律；电压表的使用；串联电路电压规律
【点评】本题是基础电路分析题，主要考查串联电路的判断、电压表测量对象的确定以及串联电路的电流特点，需要学生掌握电路分析的基本方法，难度不大。
【难度系数】0.7

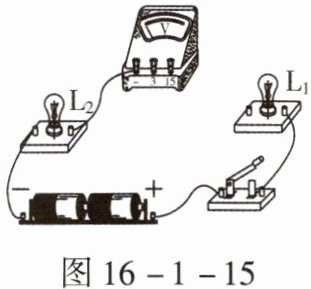

7.请用笔画线表示导线将图16 - 1 - 15中的实物电路连接完整。要求:灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联,电压表测量$\mathrm{L}_1$两端电压,导线不能交叉。
答案
7. 如图答16-1-2所示。
解析
【分析】
要完成该实物电路连接，需满足两个核心要求：一是使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，即电流仅形成一条路径，依次经过电源、开关、$\mathrm{L}_1$、$\mathrm{L}_2$；二是让电压表测量$\mathrm{L}_1$两端电压，需将电压表并联在$\mathrm{L}_1$两端，且保证电流从电压表正接线柱流入、负接线柱流出，同时导线不能交叉。
【解析】
步骤1：连接串联电路。电流需依次经过电源正极→开关→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，因此将灯泡$\mathrm{L}_1$的左接线柱与灯泡$\mathrm{L}_2$的右接线柱用导线连接，即可实现两灯串联。
步骤2：连接电压表测$\mathrm{L}_1$电压。电压表要并联在$\mathrm{L}_1$两端，且两节干电池总电压约3V，选择电压表的3V量程，将电压表的正接线柱与$\mathrm{L}_1$的右接线柱连接，此时电压表并联在$\mathrm{L}_1$两端，完成电压测量，且导线无交叉。
【答案】
如图答16-1-2所示。
【知识点】
串联电路连接；电压表使用；实物电路连接
【点评】
本题考查初中电学基础的串联电路连接和电压表的正确使用，是核心基础实验题，需掌握串联电路的电流特点和电压表的使用规则，注重基础操作的考查。
【难度系数】
0.6
要完成该实物电路连接，需满足两个核心要求：一是使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，即电流仅形成一条路径，依次经过电源、开关、$\mathrm{L}_1$、$\mathrm{L}_2$；二是让电压表测量$\mathrm{L}_1$两端电压，需将电压表并联在$\mathrm{L}_1$两端，且保证电流从电压表正接线柱流入、负接线柱流出，同时导线不能交叉。
【解析】
步骤1：连接串联电路。电流需依次经过电源正极→开关→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，因此将灯泡$\mathrm{L}_1$的左接线柱与灯泡$\mathrm{L}_2$的右接线柱用导线连接，即可实现两灯串联。
步骤2：连接电压表测$\mathrm{L}_1$电压。电压表要并联在$\mathrm{L}_1$两端，且两节干电池总电压约3V，选择电压表的3V量程，将电压表的正接线柱与$\mathrm{L}_1$的右接线柱连接，此时电压表并联在$\mathrm{L}_1$两端，完成电压测量，且导线无交叉。
【答案】
如图答16-1-2所示。
【知识点】
串联电路连接；电压表使用；实物电路连接
【点评】
本题考查初中电学基础的串联电路连接和电压表的正确使用，是核心基础实验题，需掌握串联电路的电流特点和电压表的使用规则，注重基础操作的考查。
【难度系数】
0.6

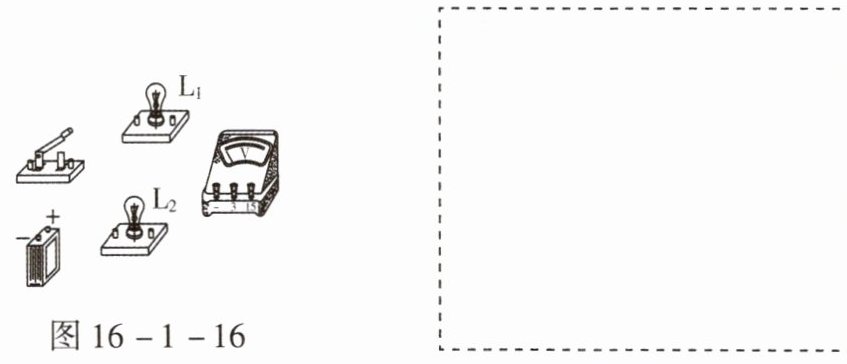

8.如图16-1-16所示,有两只灯泡L₁和L₂,还有电池、开关和电压表,电池的电压为2 V。现要求将灯泡L₁和L₂并联起来,开关控制整个电路,并用电压表测量灯L₁两端的电压。请用笔画线表示导线将图中的实物元件连接起来,并在虚线框内画出对应的电路图。
答案
8. 如图答16-1-3所示。
解析
【分析】
要完成该题，需明确三个核心要求：一是将L₁和L₂并联，即两灯两端分别连接至电源两极；二是开关控制整个电路，开关需接在干路中；三是电压表测L₁两端电压，电压表应并联在L₁两端，且电流需从电压表正接线柱流入、负接线柱流出（电源电压为2V，电压表选0~3V量程）。连接时先构建干路，再连接支路，最后接入电压表。
【解析】
1. 实物连接步骤：
① 从电源正极引出导线连接开关的一个接线柱，开关的另一接线柱作为干路分支点；
② 分支1：用导线连接L₁的一个接线柱，L₁的另一个接线柱连接电源负极；
③ 分支2：用导线连接L₂的一个接线柱，L₂的另一个接线柱连接电源负极；
④ 电压表并联在L₁两端：电压表的“3”接线柱（正接线柱）接L₁靠近开关的一端，电压表的“-”接线柱接L₁靠近电源负极的一端，保证电流正进负出。
2. 电路图绘制：
先画电源，从电源正极出发画开关，开关后分两支，一支接L₁，一支接L₂，两支汇合回到电源负极；电压表并联在L₁两端，对应实物连接的元件位置。
【答案】
如图答16-1-3所示。
【知识点】
并联电路连接、电压表使用、电路图绘制
【点评】
本题考查并联电路的实物连接与电路图绘制，以及电压表的正确使用，属于电学基础操作题，需掌握并联电路特点和电压表使用规则。
【难度系数】
0.6
要完成该题，需明确三个核心要求：一是将L₁和L₂并联，即两灯两端分别连接至电源两极；二是开关控制整个电路，开关需接在干路中；三是电压表测L₁两端电压，电压表应并联在L₁两端，且电流需从电压表正接线柱流入、负接线柱流出（电源电压为2V，电压表选0~3V量程）。连接时先构建干路，再连接支路，最后接入电压表。
【解析】
1. 实物连接步骤：
① 从电源正极引出导线连接开关的一个接线柱，开关的另一接线柱作为干路分支点；
② 分支1：用导线连接L₁的一个接线柱，L₁的另一个接线柱连接电源负极；
③ 分支2：用导线连接L₂的一个接线柱，L₂的另一个接线柱连接电源负极；
④ 电压表并联在L₁两端：电压表的“3”接线柱（正接线柱）接L₁靠近开关的一端，电压表的“-”接线柱接L₁靠近电源负极的一端，保证电流正进负出。
2. 电路图绘制：
先画电源，从电源正极出发画开关，开关后分两支，一支接L₁，一支接L₂，两支汇合回到电源负极；电压表并联在L₁两端，对应实物连接的元件位置。
【答案】
如图答16-1-3所示。
【知识点】
并联电路连接、电压表使用、电路图绘制
【点评】
本题考查并联电路的实物连接与电路图绘制，以及电压表的正确使用，属于电学基础操作题，需掌握并联电路特点和电压表使用规则。
【难度系数】
0.6
