1. 安装与调节实验装置。
（1）在光具座上依次放置、和。其中，宜将凸透镜固定在光具座的位置，这样，蜡烛和光屏都能有较大的移动范围。
（2）调节烛焰、透镜和光屏的高度，使三者的中心在，并使透镜面、光屏面和光具座的轨道。这样，可使像成在光屏的中央。
（3）如何较快、较准确地调节蜡烛、透镜和光屏的高度？说说你的操作技巧。

(1) 蜡烛 凸透镜 光屏 中间(中央)
(2) 同一高度 垂直
(3) 将三者靠拢到一起调节

【分析】
本题考查凸透镜成像实验的装置安装与调节，解题思路：首先明确实验装置的放置顺序，再掌握调节高度和位置的要求，最后总结调节的技巧。
【解析】
（1）凸透镜成像实验中，光具座上需依次放置蜡烛、凸透镜、光屏；将凸透镜固定在光具座中间位置，能让蜡烛和光屏到透镜的距离都有较大移动范围，便于实验操作。
（2）调节烛焰、透镜和光屏的中心在同一高度，可使像成在光屏中央；同时透镜面、光屏面要和光具座的轨道垂直，避免像偏离光屏。
（3）将三者靠拢到一起调节，能同时调整三者的高度，操作更快捷准确。
【答案】
(1) 蜡烛、凸透镜、光屏；中间（中央）
(2) 同一高度；垂直
(3) 将三者靠拢到一起调节
【知识点】
凸透镜成像实验、实验装置调节
【点评】
本题是凸透镜成像实验的基础操作题，考查实验装置安装和调节的核心要求，属于实验题的基础考点，难度较低。
【难度系数】
0.8

2. 实验装置的调节情况与观察成像情况(所用透镜的焦距是6 cm)。

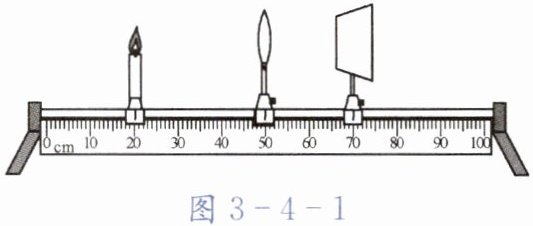

(1) 如图3-4-1所示，为了从光屏上观察烛焰的成像情况，可尝试以下几种操作。结果发现，有些方法较快捷(在其后的括号中打“√”)，而有些方法较困难(在其后的括号中打“×”)。
A. 保持透镜位置不动，同时分别左右移动蜡烛和光屏()
B. 保持蜡烛位置不动，同时分别左右移动透镜和光屏()
C. 保持光屏位置不动，同时分别左右移动蜡烛和透镜()
D. 保持蜡烛和光屏位置不动，左右移动透镜()
E. 保持蜡烛和透镜位置不动，左右移动光屏()
F. 保持透镜和光屏位置不动，左右移动蜡烛()

(2) 比较上述6种方法，概括说明“较快捷”和“较困难”操作的主要区别。
(3) 如何使光屏上所成的像最清晰？说说你的操作经验。

(1) A(×) B(×) C(×) D(√) E(√) F(√)
(2) 较快捷的操作方法是，保持其中两个的位置不动，只调节另外一个；若只保持其中一个的位置不动，同时调节另外两个，则比较困难
(3) 当光屏上出现像，且感觉大致清晰时，再左右微调光屏位置，直到像最清晰为止

【分析】
要解决本题，需结合凸透镜成像实验的操作逻辑：在探究凸透镜成像时，若要快速找到清晰的像，应尽量减少需调节的器材数量，保持两个器材位置不动、仅调节一个器材的操作更快捷；若同时调节两个或三个器材，操作会更困难。需逐一分析各选项的调节方式，总结快捷与困难操作的区别，明确使像最清晰的微调方法。
【解析】
(1) 逐一分析各选项：
A. 保持透镜不动，同时移动蜡烛和光屏，需调节2个器材，操作困难，打×；
B. 保持蜡烛不动，同时移动透镜和光屏，需调节2个器材，操作困难，打×；
C. 保持光屏不动，同时移动蜡烛和透镜，需调节2个器材，操作困难，打×；
D. 保持蜡烛和光屏不动，仅移动透镜，仅调节1个器材，操作快捷，打√；
E. 保持蜡烛和透镜不动，仅移动光屏，仅调节1个器材，操作快捷，打√；
F. 保持透镜和光屏不动，仅移动蜡烛，仅调节1个器材，操作快捷，打√。
(2) 对比6种方法：较快捷的操作是保持两个器材位置不动，只调节另外一个器材；较困难的操作是仅保持一个器材位置不动，同时调节另外两个器材。
(3) 操作经验：当光屏上出现烛焰的大致像后，不要停止，左右微调光屏的位置，直到光屏上的像最清晰为止。
【答案】
(1) A(×) B(×) C(×) D(√) E(√) F(√)
(2) 较快捷的操作方法是，保持其中两个的位置不动，只调节另外一个；若只保持其中一个的位置不动，同时调节另外两个，则比较困难
(3) 当光屏上出现像，且感觉大致清晰时，再左右微调光屏位置，直到像最清晰为止
【知识点】
凸透镜成像实验；实验操作；凸透镜成像规律
【点评】
本题考查凸透镜成像实验的器材调节操作，核心是理解“调节器材数量越少，操作越快捷”的逻辑，属于基础实验操作题，需结合实验实际操作经验判断。
【难度系数】
0.6

3. 在“探究凸透镜成像的规律”的实验中，为了从光屏上观察到清晰的像，一般要进行“粗调”和“细调”。“粗调”是从光屏上观察到大致清晰的像，“细调”是使像调至最清晰。对于“细调”来说，下列方法中比较适宜的是（A/B）。

A.左右微调光屏位置，观察像的亮度，亮度越亮表明像越清晰
B.左右微调光屏位置，观察像的边界轮廓，边界越清晰表明像越清晰

3. B

【分析】
要解决这道题，需明确凸透镜成像实验中“细调”的目的是找到光屏上最清晰的像，关键在于掌握判断像是否清晰的依据：像的清晰程度由边界轮廓的清晰度决定，而非亮度。细调时微调光屏位置，若像的边界越清晰，说明此时光屏处于像的最清晰位置；而亮度与像的透光、大小等因素相关，不能作为判断像是否清晰的标准，因此排除A选项，选择B。
【解析】
在“探究凸透镜成像的规律”实验的细调环节，核心是确定光屏上最清晰的像。当光屏位置偏离最清晰位置时，像会模糊，表现为边界轮廓不规整；而像的亮度受物距、像距整体的透光情况影响，并非判断像清晰程度的依据。因此，微调光屏位置时，应观察像的边界轮廓，边界越清晰表明像越清晰，故正确方法为B选项。
【答案】
B
【知识点】
凸透镜成像规律；实验操作细节
【点评】
本题考查凸透镜成像实验中细调的操作判断，需区分像的亮度与清晰度的不同判断依据，是实验操作的基础细节题，容易因混淆亮度和清晰度而误选。
【难度系数】
0.5
