4. 在“探究凸透镜成像的规律”的实验中：
（1）物体到的距离称为物距，用字母表示；像到的距离称为像距，用字母表示。
（2）从光屏上观察到的像是实像，它是由形成的。相对于物来说，像都是（正立/倒立）的；像既有放大的也有缩小的，像的大小与（物距/像距）有关。

(1) 凸透镜 u 凸透镜 v
(2) 实际光线会聚 倒立 物距

【分析】
本题考查凸透镜成像实验的基础概念，需回忆物距、像距的定义，实像的成因及特点等知识点。首先明确物距、像距的定义，再结合实像的形成原理和凸透镜成像的规律特点作答。
【解析】
（1）根据凸透镜成像实验的基本定义：物体到凸透镜的距离称为物距，用字母u表示；像到凸透镜的距离称为像距，用字母v表示。
（2）实像的形成是实际光线会聚而成的；凸透镜成的实像相对于物体都是倒立的；像的大小与物距有关，物距不同时，像的放大或缩小情况不同。
【答案】
(1) 凸透镜 u 凸透镜 v
(2) 实际光线会聚 倒立 物距
【知识点】
凸透镜成像规律，物距与像距的概念，实像的特点
【点评】
本题为凸透镜成像实验的基础概念题，考查的都是需要识记的核心知识点，难度较低，学生只要牢记相关定义和实像性质即可正确作答。
【难度系数】
0.9

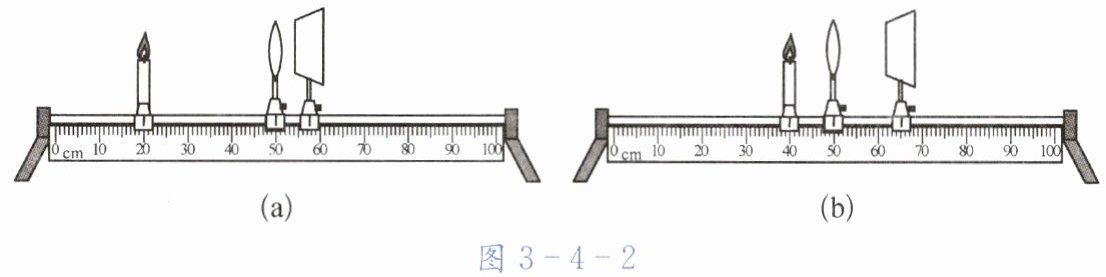

5. 如图3-4-2所示，实验所用凸透镜的焦距都是6 cm。经调节，小华从光屏上观察到清晰像的情景如图(a)所示，而小明从光屏上观察到清晰像的情景如图(b)所示。

(1) 图(a)中，物距$u=$ cm，像是 (放大/缩小)的，像距 (大于/小于/等于)物距。
(2) 图(b)中，物距$u=$ cm，像是 (放大/缩小)的，像距 (大于/小于/等于)物距。
(3) 很多同学的实验都表明，物体离透镜的远近不同，像的大小和位置也有所不同。由此可以猜想：。

(1) 30 缩小 小于
(2) 10 放大 大于
(3) 凸透镜的成像情况与物体到透镜的距离(物距)有关

【分析】
要解答本题，需先明确物距是蜡烛到凸透镜的距离，像距是光屏到凸透镜的距离，结合凸透镜成像规律分析：
1. 读取图(a)中蜡烛、凸透镜的刻度，计算物距，结合焦距判断物距与2f的关系，确定像的大小，再比较像距和物距的大小；
2. 同理读取图(b)中对应刻度计算物距，判断物距与f、2f的关系，确定像的大小，比较像距和物距；
3. 对比两次实验的变量（物距）和像的变化，得出猜想。
【解析】
(1) 图(a)中，蜡烛在20.0 cm刻度处，凸透镜在50.0 cm刻度处，物距$u = 50.0\ \mathrm{cm} - 20.0\ \mathrm{cm} = 30\ \mathrm{cm}$。已知凸透镜焦距$f=6\ \mathrm{cm}$，则$2f=12\ \mathrm{cm}$，此时$u＞2f$，根据凸透镜成像规律，成倒立、缩小的实像；光屏在58.0 cm刻度处，像距$v=58.0\ \mathrm{cm}-50.0\ \mathrm{cm}=8\ \mathrm{cm}$，故像距小于物距。
(2) 图(b)中，蜡烛在40.0 cm刻度处，凸透镜在50.0 cm刻度处，物距$u=50.0\ \mathrm{cm}-40.0\ \mathrm{cm}=10\ \mathrm{cm}$。此时$f＜u＜2f$，根据成像规律，成倒立、放大的实像；光屏在65.0 cm刻度处，像距$v=65.0\ \mathrm{cm}-50.0\ \mathrm{cm}=15\ \mathrm{cm}$，故像距大于物距。
(3) 两次实验中凸透镜焦距相同，仅物距不同时，像的大小和位置不同，因此可猜想：凸透镜的成像情况与物体到透镜的距离（物距）有关。
【答案】
(1) 30；缩小；小于
(2) 10；放大；大于
(3) 凸透镜的成像情况与物体到透镜的距离(物距)有关
【知识点】
凸透镜成像规律；物距；实像特点
【点评】
本题考查凸透镜成像规律的实验应用，核心是准确读取刻度计算物距，结合成像规律分析像的性质，属于基础实验题，难度不大。
【难度系数】
0.5

6. (1) 如图3-4-3所示，通过“放大镜”观察到放大的眼睛；而在图3-4-2所示的实验中，也可从光屏上观察到放大的烛焰。两者都是成放大的像，但是有区别：前者是，后者是。
(2) 事实上，利用图3-4-2所示的实验装置也可以观察到类似“放大镜”所成的像，简要说明你的做法（包括蜡烛移动到什么位置以及如何观察）。

图3-4-3

(1) 正立的虚像 倒立的实像
(2) 拿掉光屏，将蜡烛靠近凸透镜(物距小于焦距)，人在光屏一侧，对着透镜观察

【分析】要解决这道题，需明确凸透镜成虚像和实像的差异：放大镜利用凸透镜物距小于焦距的成像特点，成的虚像无法用光屏承接；而光屏上的像是实像，由实际光线会聚而成，可呈现在光屏上。第二问要得到放大镜的虚像，需让蜡烛在一倍焦距内，且去掉光屏，从透镜另一侧观察。
【解析】(1) 放大镜的成像原理是：当物距小于凸透镜焦距时，成正立、放大的虚像，虚像不能用光屏承接；图3-4-2的实验中，光屏上的像是实际光线会聚形成的实像，此时成倒立的放大实像，因此两者的区别是前者为正立的虚像，后者为倒立的实像。(2) 要观察到放大镜所成的虚像，需将蜡烛移动到凸透镜的一倍焦距以内（物距小于焦距），此时成正立放大的虚像，虚像无法呈现在光屏上，因此要拿掉光屏，人在光屏一侧（透镜的另一侧，与蜡烛异侧）对着透镜观察，即可看到正立放大的虚像。
【答案】(1) 正立的虚像；倒立的实像 (2) 拿掉光屏，将蜡烛靠近凸透镜（物距小于焦距），人在光屏一侧对着透镜观察
【知识点】凸透镜成像规律、实像与虚像的区别
【点评】本题考查凸透镜成像的两种典型情况，需掌握实像和虚像的特点，以及不同成像的操作方法，属于基础应用类题目。
【难度系数】0.5

7. 如图3-4-2所示的两次实验，一次从光屏上观察到放大的像，一次从光屏上观察到缩小的像。由此猜想：是否有可能从光屏上观察到与物体等大的像？说说你的理由。

有可能 像的大小随物距改变，像与物等大是像由缩小到放大或由放大到缩小过程中的必经状态，即存在像与物等大的情况

【分析】
要解决这个问题，需结合凸透镜成像规律思考：凸透镜成实像时，像的大小随物距变化，存在缩小、等大、放大的不同情况，其中缩小像和放大像之间有明确的物距分界点，据此可判断是否存在等大的像。
【解析】
根据凸透镜成像规律：当物距$u＞2f$时，成倒立、缩小的实像；当$f＜u＜2f$时，成倒立、放大的实像；当$u=2f$时，成倒立、等大的实像。题目中两次实验分别对应成缩小像（$u＞2f$）和放大像（$f＜u＜2f$），而$u=2f$是缩小像到放大像的过渡状态，因此存在物距等于2倍焦距的情况，此时光屏上会出现与物体等大的像。
【答案】
有可能 像的大小随物距改变，像与物等大是像由缩小到放大或由放大到缩小过程中的必经状态，即存在像与物等大的情况
【知识点】
凸透镜成像规律，实像的特点
【点评】
本题考查凸透镜成像规律的基础应用，核心是掌握不同物距对应的成像情况，明确等大实像的物距分界条件，帮助学生巩固成像规律的关键知识点，属于常规基础题。
【难度系数】
0.5
