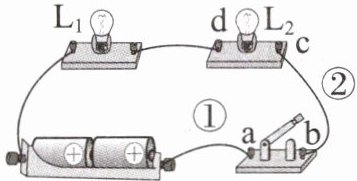

5.在如图所示的电路中，闭合开关，灯泡都不发光。为了寻找灯泡不亮的原因，将一根完好的导线一端固定在电源正极，另一端依次接触a、b、c、d四个接线柱，发现只有与d接线柱接触时灯泡$\mathrm{L}_1$才发光。若电路中只有一处断路，则位置可能是（
D
）


A.导线①
B.开关
C.导线②
D.灯泡$\mathrm{L}_2$

答案

5.D

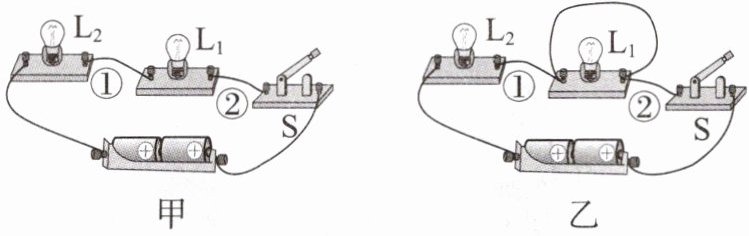

6.小华连接了如图甲所示的电路,闭合开关S后,发现灯泡L₁、L₂均不发光,为了排查电路故障,他用一根导线进行判断。他先将导线连接在灯泡L₂两端的接线柱上,闭合开关后,发现灯泡L₁、L₂均不发光;然后他将导线连接在灯泡L₁两端的接线柱上,如图乙所示,闭合开关S后,发现灯泡L₁不发光、L₂发光,下列判断正确的是 (
D
)


A.可能是导线②断了
B.可能是灯L₂的灯丝断了
C.可能是导线①断了
D.可能是灯L₁的灯丝断了

答案

6.D
7.如图所示的电路,小明闭合开关后,两灯均不亮,他用一个电流表检测电路故障。当电流表接在A、B两点时,两灯均不亮,电流表无示数;当电流表接在B、C两点时,有一盏灯亮了,且电流表有示数,产生这一现象的原因是 (
C
)


A.$L_1$断路
B.$L_1$被短路
C.$L_2$断路
D.$L_2$被短路

答案

7.C
8.如图所示，闭合开关S后，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光；一段时间后，有一个小灯泡熄灭，且电流表的示数为0，则电路中出现的故障是
L₁或电流表断路，或L₁和电流表均断路
。

答案

8.$\mathrm{L}_1$或电流表断路,或$\mathrm{L}_1$和电流表均断路
