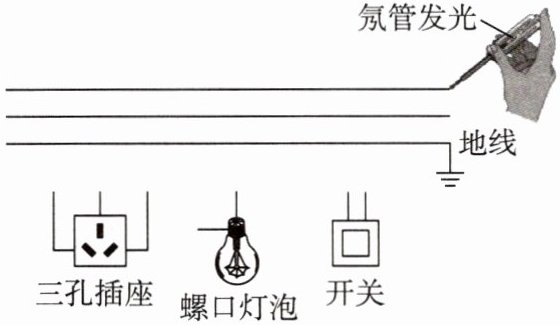

1.[南充中考]如图所示,根据安全用电知识,将图中元件用笔画线代替导线连起来。注意:开关仅控制灯泡。

1.

【分析】首先用测电笔判断三条线路：测电笔接触最上方的线时氖管发光，说明最上方是火线；中间的线为零线；最下方的线是地线。连接时需遵循安全用电规则：三孔插座按“左零右火上接地”的原则连接；开关要接在火线上，且仅控制灯泡，灯泡顶端金属点接开关，螺口部分接零线，确保断开开关时灯泡不带电，避免触电。
【解析】1. 确定线路：根据测电笔的检测结果，明确最上方为火线，中间为零线，最下方为地线。2. 连接三孔插座：将三孔插座的左孔接零线，右孔接火线，上孔接地线。3. 连接灯泡与开关：把开关的一端接火线，另一端连接灯泡的顶端金属点；灯泡的螺口部分连接零线，完成符合安全要求的接线。
【答案】
【知识点】安全用电、家庭电路连接
【点评】本题考查家庭电路中三孔插座和灯泡的安全接线，是安全用电的基础应用，需牢记相关接线规则。
【难度系数】0.5

2.(教材作业改编)如图所示的是电冰箱的简化电路图,请将图中的三条线按照安全用电的原则连接到插头上。

2.

【分析】
要正确连接电冰箱的插头，需依据家庭电路安全用电的原则：三孔插头需遵循“左零右火上接地”的接线规则，且保险丝必须接在火线上，这样能在电流过大时切断火线，保障安全。解题时，先区分三条导线：带保险丝的为火线，剩余两条分别是零线和地线，再将火线接插头的火线接线柱，零线接零线接线柱，地线接地线接线柱即可。
【解析】
根据安全用电要求，保险丝应串联在火线上，因此带有保险丝的导线（火线）连接到插头对应火线的接线端；标注“零”的导线连接到插头对应零线的接线端；标注“地”的导线连接到插头对应地线的接线端，确保电冰箱金属外壳接地，避免触电风险，同时保险丝在火线中起到过载保护作用。
【答案】

【知识点】
安全用电、家庭电路连接
【点评】
本题考查家庭电路中三孔插头的安全接线，属于安全用电的基础应用，需牢记接线规则和保险丝的作用，难度适中。
【难度系数】
0.5

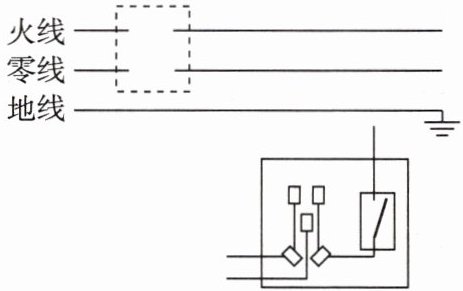

3. 如图所示的是带有开关的五孔插座，将其正确接入家庭电路中，并在虚线框内一处接保险丝“——”，另一处用导线连接。

3.

【分析】
要正确接入带有开关的五孔插座，需掌握家庭电路的安全接线规则：①保险丝应接在火线上，熔断时可切断火线保障安全；②五孔插座遵循“左零右火上接地”的接线原则；③开关需接在火线上，控制插座通断。解题步骤：1. 虚线框内，火线侧接入保险丝，零线侧用导线连接；2. 五孔插座左接线端接零线，右接线端经开关接火线，上接线端接地线。
【解析】
1. 虚线框接线：家庭电路中保险丝必须接在火线上，因此虚线框内，火线位置接入保险丝，零线位置用导线直接连接，保证保险丝熔断时切断火线。
2. 五孔插座接线：依据“左零右火上接地”规则，插座左侧接线柱接零线，右侧接线柱通过开关连接火线，上侧接线柱连接地线，使开关控制插座工作，符合安全用电要求。
【答案】

【知识点】
家庭电路连接、保险丝作用、插座接线规则
【点评】
本题考查家庭电路的安全接线，需牢记保险丝、开关、插座的接线原则，属于基础应用类题目，侧重安全用电知识的实际运用。
【难度系数】
0.5

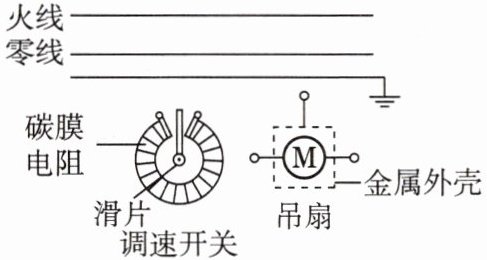

4.[西安模拟] 请将图中吊扇及调速开关按照安全用电原则接入家庭电路。(要求:调速开关控制吊扇的转速,且当调速开关滑片逆时针转动时,吊扇风速减慢)

4.

【分析】
要完成吊扇及调速开关的安全接线，需遵循两个核心要求：一是安全用电原则，开关需接火线、用电器金属外壳接地；二是调速要求，滑片逆时针转动时风速减慢，说明此时调速开关接入的电阻需变大，需结合滑动变阻器的变阻规律接线。
【解析】
1. 安全接线规则：家庭电路中，开关（调速开关）应串联在火线上，断开开关时吊扇与火线断开，避免触电；吊扇金属外壳需接地线，防止漏电。
2. 调速接线逻辑：调速开关是滑动变阻器，要求滑片逆时针转时风速减慢，即接入电阻变大，因此需将火线连接调速开关的一个固定端，调速开关的另一个固定端连接吊扇，吊扇的另一端接零线，这样滑片逆时针转动时，接入电路的电阻丝长度增加，电阻增大，电流减小，风速减慢。
【答案】

【知识点】
家庭电路接线、滑动变阻器应用、安全用电
【点评】
本题结合安全用电原则和滑动变阻器的变阻特性，考查家庭电路的实际接线，需同时满足安全和调速要求，难度适中。
【难度系数】
0.5

5.[达州中考] 现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。

5.

【分析】
要解决这个问题，需明确家庭电路的连接规则：家庭电路中各用电器（含插座）为并联关系，这样工作时互不影响；开关需接在火线上，控制整个电路时要接在干路的火线上。解题思路：先确定开关S的位置，使其控制整个电路，需将开关接在火线干路；再按“左零右火上接地”连接三孔插座；最后让USB接口与插座并联，满足充电且不影响其他用电器的要求。
【解析】
根据家庭电路连接要求：1. 开关S控制整个电路，需将开关接在火线（L线）的干路中；2. 三孔插座接线：左孔接零线（N线），右孔接火线，上孔接地线（PE线）；3. USB接口与三孔插座并联，即USB两端分别连接对应零线和火线，开关闭合后，插座和USB均可正常工作且互不影响，符合题目要求。
【答案】

【知识点】
家庭电路连接、并联电路
【点评】
本题结合生活中的USB插线板，考查家庭电路的连接规则，需掌握开关位置、用电器连接方式，体现物理知识与生活的结合。
【难度系数】
0.5

6.如图所示，小明准备用两个双掷开关控制同一盏电灯，两个开关各自都能控制这盏电灯的亮与灭。请你将电路连接完整。(要求符合安全用电原则)

6.

【分析】
要完成两个双掷开关控制同一盏灯的电路，需遵循两个核心原则：一是安全用电原则，火线应先经过开关再连接用电器，零线直接连接用电器；二是双控开关的接线逻辑，两个双掷开关的静端需两两相连，公共端分别接入火线和电灯，实现任意一个开关都能控制电灯的亮灭。具体思路：先确定火线接左侧双掷开关的公共端，再连接两个开关的静端，最后将右侧开关公共端接电灯、电灯另一端接零线，即可完成符合要求的电路。
【解析】
1. 按照安全用电要求，将火线连接到左侧双掷开关的公共接线柱；
2. 把左侧双掷开关的两个静端，分别与右侧双掷开关的两个静端用导线对应连接；
3. 将右侧双掷开关的公共接线柱连接到电灯的一个接线端；
4. 电灯的另一个接线端连接零线，最终形成可由任意开关控制电灯通断的电路，符合安全用电规范。
【答案】

【知识点】
家庭电路连接、双控开关、安全用电原则
【点评】
本题考查家庭电路中双控开关的接线方法，需结合安全用电规范，掌握双掷开关的接线逻辑，是家庭电路实际应用的典型题型，注重理论与实际操作的结合。
【难度系数】
0.4

7.[福建模拟]在图中,请用笔画线代替导线,将灯和开关正确连入电路。要求:两灯并联,一个开关控制一盏灯。

7. 或

【分析】
要完成该电路连接，需明确家庭电路的连接规则：①开关应接在火线上，断开开关时用电器不带电，保障安全；②两灯并联，即两灯各自为独立支路，互不影响；③每个开关控制一盏灯，说明开关与对应灯串联在同一支路中。解题思路：先从火线引出导线分别连接两个开关的一端，再将每个开关的另一端分别连接卧室灯、客厅灯的一端，最后把两灯的另一端共同接零线，即可满足要求。
【解析】
根据家庭电路连接规范，步骤如下：1. 火线分别连接两个开关的进线端，让开关控制火线的通断；2. 每个开关的出线端对应连接卧室灯、客厅灯的一端；3. 卧室灯和客厅灯的另一端都连接到零线，使两灯形成并联电路，且每个开关单独控制一盏灯。
【答案】
或
【知识点】
家庭电路连接、并联电路、开关控制作用
【点评】
本题考查家庭电路的正确连接，需掌握开关接火线、用电器并联的原则，结合安全用电常识完成电路连接，属于基础电路应用题目。
【难度系数】
0.6

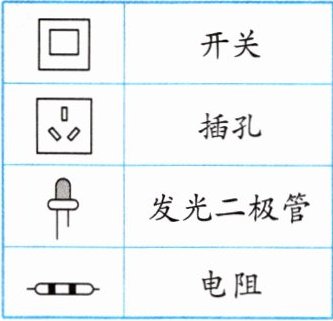

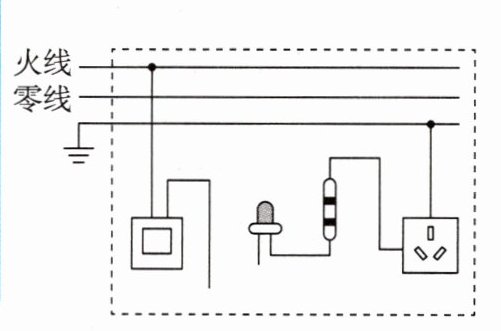

8. ★★ [兰州中考] 小明在使用插线板时发现:插线板上的开关断开时,指示灯不发光,插孔断电;开关闭合时,指示灯发光,插孔通电;如果指示灯损坏,开关闭合时插孔照样可以通电。如图所示,虚线框内为插线板内部电路简化示意图,请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

8.

【分析】
要补画插线板内部电路，需结合家庭电路的连接规则和题目要求分析：首先，开关需接在火线上控制整个电路；其次，指示灯与插孔需并联，这样指示灯损坏时插孔仍能独立工作；最后，三孔插座要遵循“左零右火上接地”的规则。题目要求开关断开时指示灯、插孔都断电，开关闭合时两者都工作，指示灯损坏插孔仍通电，说明开关在干路，指示灯和插孔并联，因此需将开关的另一端分别连接到指示灯的接线柱和插孔的火线端，使两者并联在开关后的火线与零线之间。
【解析】
1. 家庭电路中开关应接火线，图中火线已连接开关一端，需将开关的另一端分别连接到指示灯的一个接线柱和三孔插座的火线接线柱（图中保险丝为插孔的火线保护）；
2. 指示灯的另一接线柱和三孔插座的零线接线柱已接零线，这样指示灯与插孔并联，满足“指示灯损坏时插孔仍通电”的要求；
3. 三孔插座的地线接线柱已接地线，符合安全接线规则。补画后，开关闭合时火线经开关分别给指示灯和插孔供电，开关断开时两者都断电，符合题目要求。
【答案】

【知识点】
家庭电路连接、并联电路特点、安全用电
【点评】
本题考查家庭电路的作图，需掌握开关位置、用电器连接方式及三孔插座接线规则，是中考常见题型，侧重考查电路应用能力。
【难度系数】
0.5
