1. 如图所示,收音机上调节音量的旋钮实际上是一个变阻器,若将接线片B、C接入电路,则顺时针转动旋钮触片时,变阻器接入电路的电阻____(变小/不变/变大),收音机的音量____(变小/不变/变大)。
答案
变小 变大

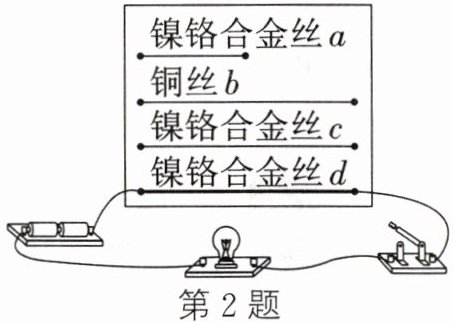

2. 如图所示,是探究“电阻大小与什么因素有关”的实验装置,导体a、b、c粗细相同,b、c、d长度相同。实验中,通过灯泡的亮度来推断导体电阻大小,运用了____法;分别将金属丝b、c接入电路,探究的是电阻大小与____的关系。
答案
转换 材料
3. 阻值为$20\Omega $的某导体,通过它的电流为$0.2A$,则该导体两端的电压为____V;当该导体两端电压为$6V$时,其电阻为____$\Omega $。若使该导体的横截面积增大,则其电阻将____(变大/不变/变小)。
答案
4 20 变小
4. 如图所示电路,电源电压恒定。当开关$S_{1}$、$S_{2}$闭合,甲、乙两表均为电压表时,甲、乙两表的示数之比为$U_{甲}:U_{乙}= 5:2$,则$R_{1}与R_{2}$的阻值之比为____。当开关$S_{1}$闭合、$S_{2}$断开,甲、乙两表均为电流表时,则甲、乙两表的示数之比为____。
答案
$3:2$ $3:5$
5. 对于欧姆定律的公式$I= \frac{U}{R}$的理解,以下说法正确的是 ()
A. 导体电阻是由加在它两端的电压和通过它的电流来决定的
B. 导体的电阻越大,通过导体的电流越小
C. 由$I= \frac{U}{R}可知R= \frac{U}{I}$,可知导体电阻与电压成正比,与电流成反比
D. 导体中的电流是由加在它两端的电压和它的电阻来决定的
A. 导体电阻是由加在它两端的电压和通过它的电流来决定的
B. 导体的电阻越大,通过导体的电流越小
C. 由$I= \frac{U}{R}可知R= \frac{U}{I}$,可知导体电阻与电压成正比,与电流成反比
D. 导体中的电流是由加在它两端的电压和它的电阻来决定的
答案
D
6. (2024·黑龙江)天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图,电源电压恒定不变,$R_{0}$为定值电阻,$R$为气敏电阻。$R$阻值随天然气浓度的增大而减小,则天然气 ()
A. 浓度增大,电流表示数变小
B. 浓度增大,电压表示数变小
C. 浓度减小,电流表示数变大
D. 浓度减小,电压表示数变小
A. 浓度增大,电流表示数变小
B. 浓度增大,电压表示数变小
C. 浓度减小,电流表示数变大
D. 浓度减小,电压表示数变小
答案
D
7. 在如图所示的电路中,电源电压保持不变,闭合开关S后灯L不亮,电流表示数为零,电压表示数等于电源电压,则下列判断中正确的是 ()
A. 灯L短路
B. 电阻R短路
C. 灯L断路
D. 电阻R断路
A. 灯L短路
B. 电阻R短路
C. 灯L断路
D. 电阻R断路
答案
D
