8. 如图所示的电路中,电源两端电压为$6V$并保持不变,定值电阻$R_{1}的阻值为100\Omega $,滑动变阻器$R_{2}的最大阻值为50\Omega $。当开关S闭合,滑动变阻器的滑片P由b端移到a端的过程中,下列说法中正确的是 ()

A. 电压表的示数变大,电流表的示数变小
B. 电流表和电压表的示数都不变
C. 电流表的示数变化范围为$0.02\sim 0.06A$
D. 电压表的示数变化范围为$4\sim 6V$

D

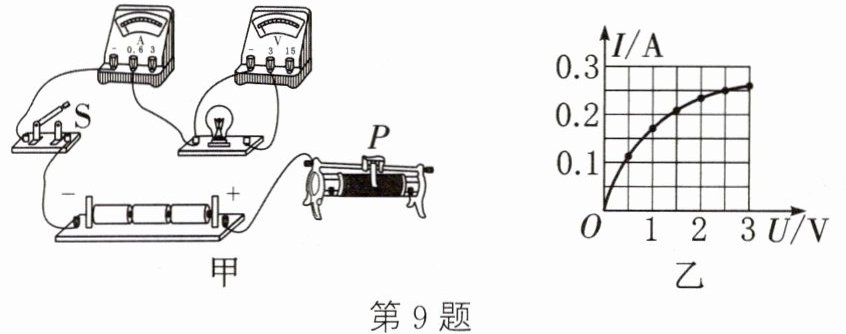

9. (2024·西宁)小宁和同学们在“测量小灯泡电阻”的实验中,选用额定电压为$2.5V$的小灯泡、三节新干电池、电流表、电压表、滑动变阻器(“$50\Omega $ $1A$”)、开关、导线等实验器材进行实验。
(1) 请用笔画线代替导线,将图甲中的实物电路连接完整,要求滑动变阻器的滑片向右滑动时,小灯泡变亮。
(2) 连接电路时,开关应该____,滑动变阻器的滑片调到阻值最大处。
(3) 闭合开关,在移动滑动变阻器滑片的过程中,发现两个电表指针都左右摆动,同时看到小灯泡闪烁,用手捏紧滑动变阻器的滑片后,电路恢复正常,则电路故障的原因可能是____。
(4) 排除故障后,闭合开关,移动滑动变阻器的滑片,记录多组数据,并绘制出图乙所示的$I-U$关系图像。当电压表的示数为____V时小灯泡正常发光,此时的电阻为____$\Omega $。

(1) 如图所示 (2) 断开 (3) 滑动变阻器的滑片接触不良 (4) 2.5 10

10. 如图,已知电源电压为$U= 6V$,$R_{1}= 10\Omega $,$R_{2}= 5\Omega $。
(1) 当$S_{1}$、$S_{2}$均断开时,电流表示数为$0.2A$,求$R_{2}两端的电压和R_{3}$的阻值。
(2) 当$S_{1}$、$S_{2}$均闭合时,求$R_{1}$两端的电压和电流表的示数。

(1) 当 $S_{1}$、$S_{2}$ 均断开时，$R_{2}$ 与 $R_{3}$ 串联，电流表测电路中的电流，$U_{2}=IR_{2}=0.2A×5Ω=1V$，$U_{3}=U - U_{2}=6V - 1V = 5V$，$R_{3}=\frac{U_{3}}{I}=\frac{5V}{0.2A}=25Ω$ (2) 当 $S_{1}$、$S_{2}$ 均闭合时，$R_{1}$ 与 $R_{2}$ 并联，电流表测干路电流，$U_{1}=U_{2}=U = 6V$，$I_{1}=\frac{U_{1}}{R_{1}}=\frac{6V}{10Ω}=0.6A$，$I_{2}=\frac{U_{2}}{R_{2}}=\frac{6V}{5Ω}=1.2A$，$I = I_{1}+I_{2}=0.6A + 1.2A = 1.8A$
