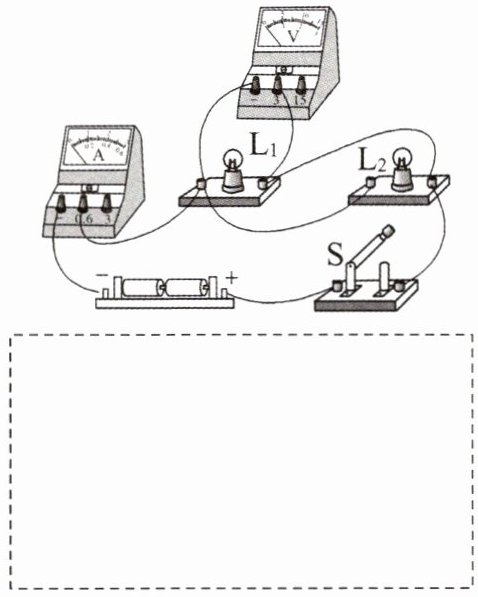

5.根据如图所示的实物图，在虚线框中画出其对应的电路图。(要求连线横平竖直，尽量使电路图简洁美观)

[解析]由实物图可知,两灯并联,开关和电流表在干路上,电压表并联在L₁两端。

6.(山东泰安高新期中)如图所示，电源电压不变，闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，下列说法中（）
①灯L可能变亮
②灯L可能短路
③定值电阻R可能断路
④定值电阻R可能短路


A.只有④正确
B.只有②③正确
C.只有②③④正确
D.只有①②④正确

6.B
[解析]由题图可知,灯泡与定值电阻串联,电压表V₁测量的是串联电路两端的总电压(电源电压),电压表V₂测量的是定值电阻R两端的电压。由于电压表V₁测量的是电源电压,无论两灯发生什么故障,其示数不变,所以示数变大的电压表是V₂。若L短路,R两端的电压等于电源电压,电压表V₂的示数会变大,灯泡不发光,②符合题意;若L断路,电压表V₂无示数,不符合题意;若定值电阻R断路,电压表V₂通过灯丝、导线直接接在电源的两极上,测电源电压,示数变大,L不发光,③符合题意;若定值电阻R短路,电压表V₂测导线两端的电压,示数变小为0,④不符合题意。综上,定值电阻R可能断路、灯L可能短路,B正确。

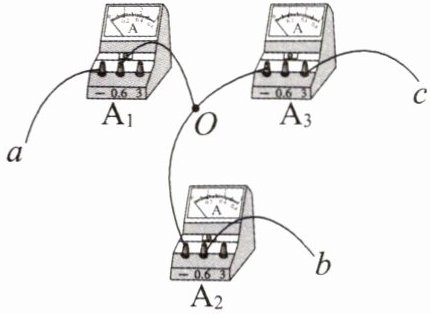

7. 练思维·规范性思维 某电路的一部分如图所示，已知电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为0.4 A、0.3 A；若$\mathrm{A}_3$正常偏转，其示数应为 A。

7.0.1
[解析]由题图可知,通过电流表A₂、A₃的电流是会聚在一起通过A₁的,所以A₁测的是干路电流,则A₃的示数I₃=I₁-I₂=0.4 A-0.3 A=0.1 A。
【点拨】电流从电流表的正接线柱流入、负接线柱流出,据此可以判断出电流的方向;若来自两个电流表的电流,都流向第3个电流表的正接线柱,则第3个电流表在干路上,另两个电流表在支路上。

8.(甘肃兰州)如图所示的电路,电源电压恒定,闭合开关S,L₁、L₂两灯正常发光,电流表和电压表均有示数。过了一会儿,其中一只灯泡突然熄灭,两个电表的示数均不变,则造成此现象的原因可能是 ()


A.L₁断路
B.L₂断路
C.L₁短路
D.L₂短路

8.B
[解析]由题图可知电路为并联电路,电流表测量灯泡L₁所在支路电流,电压表测量电源电压。电路中一只灯泡突然熄灭,两个电表的示数均不变,说明L₁完好,可能是L₂出现断路,B正确。

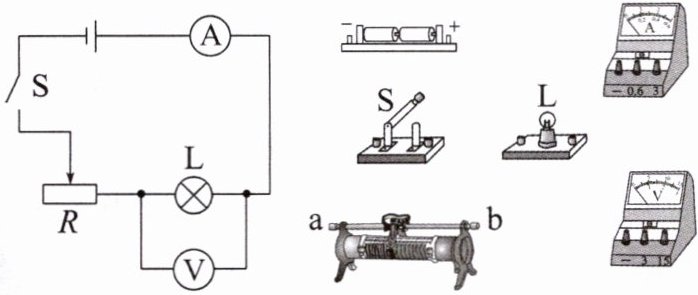

9.(黑龙江大庆)根据电路图,用笔画线代替导线连接实物图。要求:
①电压表用0~3 V的测量范围,电流表用0~0.6 A的测量范围;
②滑动变阻器的滑片置于a端时,接入电路的阻值最大。

答案 P16

[解析]根据电路图可知,灯泡和滑动变阻器串联,电流表串联在电路中,电压表并联在灯泡两端。电压表用0~3 V的测量范围,电流表用0~0.6 A的测量范围;滑动变阻器的滑片置于a端时,接入电路的阻值最大,即滑动变阻器连接右下的接线柱。
