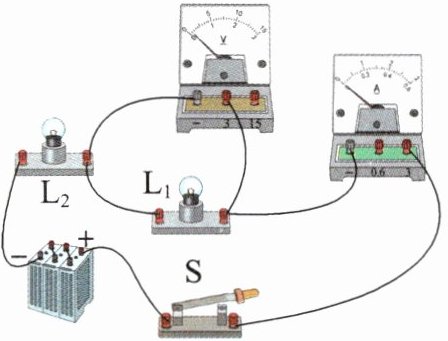

【变式3】小明在做电学实验时，连接的电路如图所示。闭合开关，灯$L_1$不发光，$L_2$发光，电流表有示数，电压表无示数。电路故障可能是（
A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路
C
）A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路
答案
C
[解析]由题图可知,灯L₁、L₂串联,电压表测量L₁两端的电压,电流表测量电路中的电流;闭合开关后,L₂发光,电流表有示数,说明电路是通路而且灯L₂完好,A、B、D错误;灯L₁不发光,且电压表无示数,可能是灯L₁短路,C正确。
[解析]由题图可知,灯L₁、L₂串联,电压表测量L₁两端的电压,电流表测量电路中的电流;闭合开关后,L₂发光,电流表有示数,说明电路是通路而且灯L₂完好,A、B、D错误;灯L₁不发光,且电压表无示数,可能是灯L₁短路,C正确。
1.如图所示，电源电压为6 V，闭合开关，电压表的示数为2 V，则 （
A.电压表测量$\mathrm{L}_2$两端的电压
B.灯泡$\mathrm{L}_1$两端的电压是4 V
C.灯泡$\mathrm{L}_2$两端的电压是4 V
D.通过灯泡$\mathrm{L}_1$的电流比$\mathrm{L}_2$的电流小
C
）A.电压表测量$\mathrm{L}_2$两端的电压
B.灯泡$\mathrm{L}_1$两端的电压是4 V
C.灯泡$\mathrm{L}_2$两端的电压是4 V
D.通过灯泡$\mathrm{L}_1$的电流比$\mathrm{L}_2$的电流小
答案
1.C
[解析]两灯串联,电压表测量L₁两端的电压,A错误;电压表的示数为2 V,即L₁两端的电压U₁=2 V,L₂两端的电压U₂=U-U₁=6 V-2 V=4 V,B错误,C正确;串联电路中电流处处相等,D错误。
[解析]两灯串联,电压表测量L₁两端的电压,A错误;电压表的示数为2 V,即L₁两端的电压U₁=2 V,L₂两端的电压U₂=U-U₁=6 V-2 V=4 V,B错误,C正确;串联电路中电流处处相等,D错误。

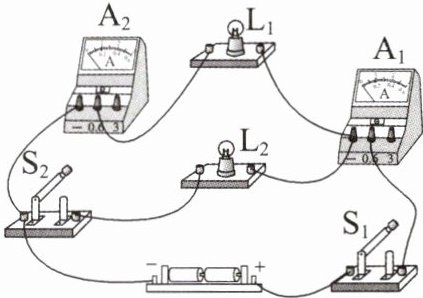

2.两只规格不同的灯泡按如图所示的方式连接,将开关$S_1$和$S_2$闭合,则 (
A.$L_1$和$L_2$两端的电压不相等
B.通过$L_1$和$L_2$的电流相等
C.若$L_1$断路,则$L_2$不发光
D.断开$S_2$后,电流表$A_1$、$A_2$的示数相等
D
)A.$L_1$和$L_2$两端的电压不相等
B.通过$L_1$和$L_2$的电流相等
C.若$L_1$断路,则$L_2$不发光
D.断开$S_2$后,电流表$A_1$、$A_2$的示数相等
答案
2.D
[解析]题图中将开关S₁和S₂闭合,电流有两条路径,分别流过两只灯泡,所以两灯泡是并联的,由并联电路的电压特点可知,L₁和L₂两端的电压相等,A错误;两灯泡并联,电流表A₁测干路电流,电流表A₂测通过灯泡L₁的电流,由于两灯泡规格不相同,则通过两灯泡的电流不相等,B错误;题图中两灯泡并联,互不影响,L₁断路对L₂没有影响,C错误;断开S₂后,灯L₂所在支路断路,灯L₁发光,电流表A₁、A₂都测量通过灯L₁的电流,示数相等,D正确。
[解析]题图中将开关S₁和S₂闭合,电流有两条路径,分别流过两只灯泡,所以两灯泡是并联的,由并联电路的电压特点可知,L₁和L₂两端的电压相等,A错误;两灯泡并联,电流表A₁测干路电流,电流表A₂测通过灯泡L₁的电流,由于两灯泡规格不相同,则通过两灯泡的电流不相等,B错误;题图中两灯泡并联,互不影响,L₁断路对L₂没有影响,C错误;断开S₂后,灯L₂所在支路断路,灯L₁发光,电流表A₁、A₂都测量通过灯L₁的电流,示数相等,D正确。
3.如图所示的电路，开关S闭合后，两灯均能发光，但一段时间后，两灯都熄灭了，此时电压表的示数较大，该电路的故障可能是
L₂断路
（选填“$L_1$短路”“$L_1$断路”“$L_2$短路”或“$L_2$断路”）。答案
3.L₂断路
[解析]由题图得,小灯泡L₁和L₂的连接方式为串联。电压表测L₂两端的电压;一段时间后,两灯均熄灭,这说明电路出现了断路现象;但电压表有示数且示数较大,说明电压表两接线柱到电源两极是通路,导致出现这种电路故障的原因可能是L₂断路。
[解析]由题图得,小灯泡L₁和L₂的连接方式为串联。电压表测L₂两端的电压;一段时间后,两灯均熄灭,这说明电路出现了断路现象;但电压表有示数且示数较大,说明电压表两接线柱到电源两极是通路,导致出现这种电路故障的原因可能是L₂断路。
4.如图所示，电源电压为4.5 V，闭合开关后，电流表A的示数为0.5 A，电流表A₁的示数为0.28 A，则通过灯泡L₁的电流为
0.22
A；通过灯泡L₂的电流为0.28
A；电压表的示数为4.5
V。答案
4.0.22 0.28 4.5
[解析]由题图可知,当开关闭合时,两灯泡并联,电流表A测干路的电流,电流表A₁测通过灯泡L₂的电流,电压表测灯泡L₁两端的电压。已知电流表A的示数为0.5 A,即干路的电流I=0.5 A,电流表A₁的示数为0.28 A,即通过灯泡L₂的电流I₂=0.28 A,所以通过灯泡L₁的电流I₁=I-I₂=0.5 A-0.28 A=0.22 A。由于并联电路各支路两端的电压相等,等于电源电压,所以灯泡L₁两端的电压为4.5 V,即电压表示数为4.5 V。
[解析]由题图可知,当开关闭合时,两灯泡并联,电流表A测干路的电流,电流表A₁测通过灯泡L₂的电流,电压表测灯泡L₁两端的电压。已知电流表A的示数为0.5 A,即干路的电流I=0.5 A,电流表A₁的示数为0.28 A,即通过灯泡L₂的电流I₂=0.28 A,所以通过灯泡L₁的电流I₁=I-I₂=0.5 A-0.28 A=0.22 A。由于并联电路各支路两端的电压相等,等于电源电压,所以灯泡L₁两端的电压为4.5 V,即电压表示数为4.5 V。
