三、识图作答题

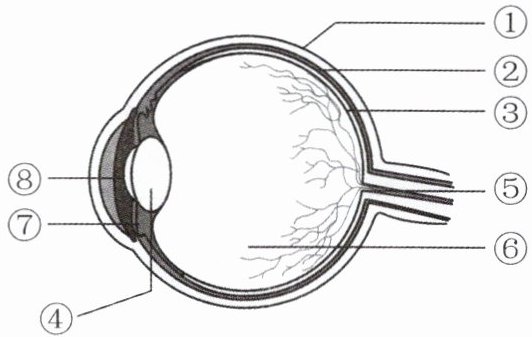

16. 下图是眼球结构示意图，请据图回答问题。（在方括号中填序号，在横线上填相应的名称）

（1）你能看到远处的一棵树，是因为它反射的光线形成的物像落在[]上，这个信息通过[]，传到，而形成视觉。
（2）正常的眼睛要通过睫状体来调节[]的凸度来看清远近不同的物体。近视需配戴透镜来矫正。
（3）眼球结构中的光感受器位于图中[]上。
（4）在我们眼睛最前方的一个小孔叫作，当光线由弱变强时它会。

16.（1）③ 视网膜 ⑤ 视神经 视觉中枢 （2）④ 晶状体 凹 （3）③ 视网膜 （4）瞳孔 由大变小

【分析】首先需识别图中各序号对应的眼球结构名称，再结合视觉形成过程、眼球结构功能、近视矫正原理、瞳孔调节等知识点，逐一分析每个问题，明确对应结构和生理过程，从而得出答案。
【解析】
（1）视觉形成时，外界光线经折射后在③视网膜形成物像，视网膜上的感光细胞产生神经冲动，通过⑤视神经传到大脑皮层的视觉中枢，形成视觉。
（2）睫状体可调节④晶状体的凸度，以看清远近物体；近视是物像落在视网膜前方，需配戴凹透镜矫正。
（3）视网膜上有感光细胞，是光感受器，对应图中③视网膜。
（4）眼睛最前方的小孔是瞳孔，光线由弱变强时，瞳孔会缩小，即由大变小。
【答案】
（1）③ 视网膜；⑤ 视神经；视觉中枢
（2）④ 晶状体；凹
（3）③ 视网膜
（4）瞳孔；由大变小
【知识点】
眼球结构与功能、视觉形成、近视矫正
【点评】
本题为基础识图题，考查眼球结构及相关生理知识，需熟记结构名称与功能，属于核心基础知识点，难度适中。
【难度系数】
0.5

四、实验探究题

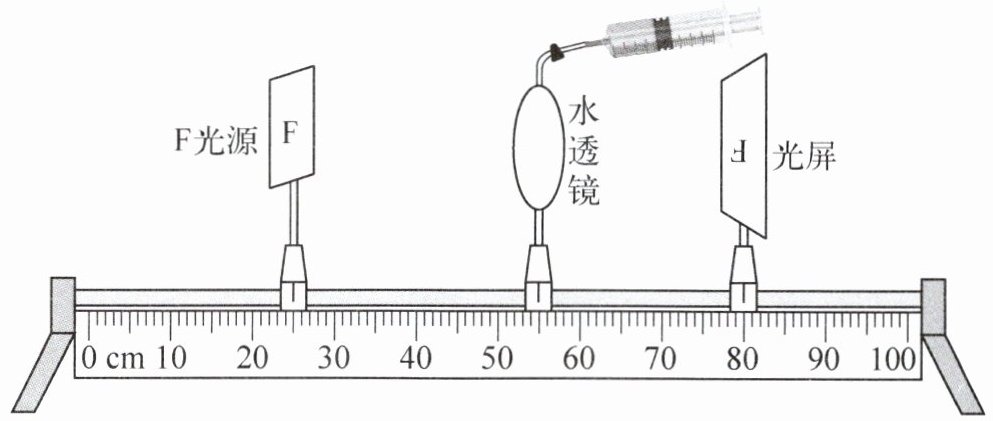

17. 在学习完“眼和视觉”的知识后，小雨和同学共同合作，制作了一个有弹性可变焦的水透镜，利用物理实验室的光具座及配件来模拟人的眼球成像过程，装置如下图所示。请据图回答问题。

（1）可变焦水透镜上的注射器模拟的是眼球的睫状体，对水透镜模拟的起调节作用。光具座上的“F光源”模拟外界物体，物像落在光屏上，则光屏模拟眼球的。
（2）人眼球中的感光细胞受到光的刺激产生神经冲动，神经冲动沿传到形成视觉。

17.（1）晶状体 视网膜 （2）视神经 大脑皮质

【分析】
要解答本题，需先明确模拟实验中各部件与眼球结构的对应关系，再结合眼球结构功能和视觉形成的知识点分析：
1. 实验中，睫状体（注射器）调节水透镜的曲度，对应眼球中睫状体调节晶状体的曲度，因此水透镜模拟晶状体；光屏承接物像，对应眼球中成像的结构视网膜。
2. 视觉形成时，感光细胞产生的神经冲动需经视神经传导，最终在大脑皮层形成视觉，据此分析第二问。
【解析】
（1）眼球的睫状体能够调节晶状体的曲度，使人看清远近不同的物体，因此可变焦水透镜模拟的是眼球的晶状体；外界物体在眼球的视网膜上形成物像，实验中光屏承接物像，故光屏模拟眼球的视网膜。
（2）视觉的形成过程：外界光线经折射后在视网膜上成像，视网膜上的感光细胞产生神经冲动，神经冲动沿视神经传导，最终到达大脑皮质（大脑皮层的视觉中枢）形成视觉。
【答案】
（1）晶状体；视网膜 （2）视神经；大脑皮质
【知识点】
眼球结构与功能、视觉的形成
【点评】
本题结合模拟实验考查眼球结构及视觉形成的基础知识，需明确实验部件与眼球结构的对应关系，掌握视觉形成的路径，属于基础题型，注重知识的应用与理解。
【难度系数】
0.6
