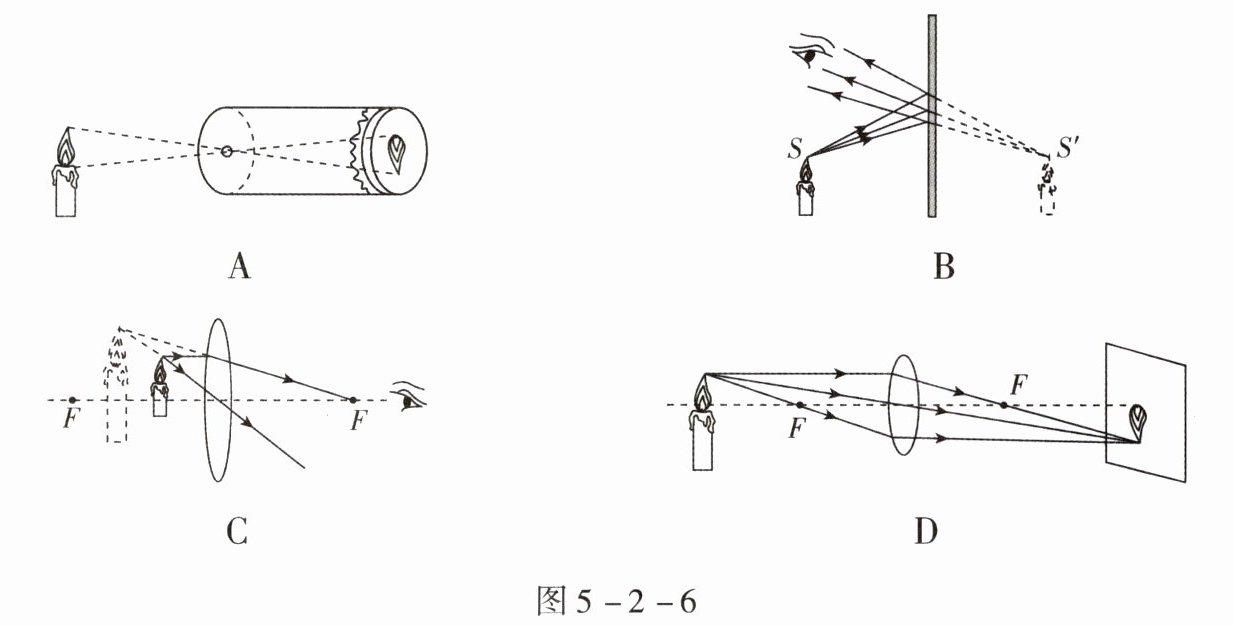

10.(2023,株洲)如图5-2-5所示,放大镜能使我们看清邮票的细微之处。图5-2-6中能用来说明其成像原理的是()。 图5-2-5 图5-2-6

10. C 【解析】放大镜能使我们看清邮票的细微之处,成正立、放大的虚像。小孔成像利用的是光的直线传播原理,选项A不符合题意;人从平面镜中看到蜡烛,利用的是光的反射原理,选项B不符合题意;凸透镜此时成正立、放大的虚像,选项C符合题意;烛焰与像分别在凸透镜的两侧,此时成的是实像,选项D不符合题意。

【分析】
要解决这道题，首先明确放大镜的成像原理：放大镜是凸透镜，当物距小于凸透镜焦距时，成正立、放大的虚像。接下来逐一分析各选项对应的光学原理，排除不符合放大镜成像特点的选项，即可得出答案。
【解析】
放大镜的成像原理是凸透镜成正立、放大的虚像。
选项A：小孔成像是光的直线传播形成的倒立实像，与放大镜成像原理不符，排除；
选项B：平面镜成像是光的反射形成的正立等大的虚像，与放大镜成像特点不符，排除；
选项C：凸透镜成正立、放大的虚像，符合放大镜的成像原理，当选；
选项D：烛焰经凸透镜成实像时，像与物体分别在凸透镜两侧，与放大镜成像特点不符，排除。
【答案】
C
【知识点】
凸透镜成像规律、光的直线传播、光的反射
【点评】
本题考查放大镜的成像原理，核心是区分不同光学元件的成像特点，属于光学基础题，需牢记凸透镜成像的不同情况及应用。
【难度系数】
0.7

11.如图5-2-7所示,OO'为透镜的主光轴,AB是物体,A'B'是AB经过透镜所成的像。用作图的方法找出透镜的位置,并在这个位置画出透镜。

图5-2-7

11. 如图答5-5所示。
【解析】连接AA',与主光轴相交于一点,即为凸透镜的光心,然后作出凸透镜。

【分析】要确定透镜的位置，需利用凸透镜的光学规律：过透镜光心的光线传播方向不改变。连接物体顶点A和像的顶点A'，这条光线经过透镜的光心，它与主光轴OO'的交点就是光心，透镜就位于该交点处且垂直于主光轴，据此可确定透镜位置并画出透镜。
【解析】1. 连接物体的端点A与像的端点A'，得到一条直线；2. 该直线与主光轴OO'相交，交点为透镜的光心；3. 过该交点作垂直于主光轴的直线，即为凸透镜，画出凸透镜即可。
【答案】如图答5-5所示。
【知识点】凸透镜成像作图、光心
【点评】本题考查凸透镜成像的基础作图，利用过光心的光线特点确定透镜位置，属于基础题型，难度不大。
【难度系数】0.6

1. 如图5-2-8所示，深秋的清晨观察到草叶上形成了串串露珠，透过露珠能够看到远处景物倒立的像，露珠相当于（填光学元件）；在生活中利用该成像原理的仪器有（写出一个即可）。

1. 凸透镜 照相机 【解析】露珠呈球状,露珠相当于凸透镜,透过露珠能够看到远处景物倒立、缩小的实像,生活中照相机就是利用了该原理。

【分析】首先观察露珠的形态，它中间厚、边缘薄，符合凸透镜的结构特点，由此判断露珠相当于凸透镜；接着结合凸透镜成像规律，远处景物距离露珠（凸透镜）较远，物距大于2倍焦距，此时凸透镜成倒立、缩小的实像，对应生活中的相关光学仪器，即可得出答案。
【解析】露珠中间厚、边缘薄，相当于凸透镜；远处景物到露珠（凸透镜）的距离大于2倍焦距，根据凸透镜成像规律，此时成倒立、缩小的实像，生活中照相机就是利用这一成像原理制成的。
【答案】凸透镜；照相机
【知识点】凸透镜成像、透镜的应用
【点评】本题结合生活中的露珠实例，考查凸透镜的结构及成像规律的应用，属于基础知识点的考查，贴近生活，易于理解掌握。
【难度系数】0.6

2.(2023,徐州)徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节,印章前放有如图5-2-9所示的装置,请你解释其中的物理道理：。

2. 该装置是凸透镜,相当于一个放大镜,从上方可以看到印章正立、放大的虚像 【解析】为了方便观看印文细节,则该装置应使印章的印文细节放大,所以该装置是凸透镜,成正立、放大的虚像。

【分析】
要解释印章前装置的物理道理，需先明确装置的作用是放大印文细节，结合光学元件的成像特点，判断该装置为凸透镜，再依据凸透镜成像规律中放大镜的原理进行分析即可。
【解析】
该装置是凸透镜，相当于放大镜，当印章位于凸透镜的一倍焦距以内时，凸透镜会成正立、放大的虚像，因此能方便观看印文的细节。
【答案】
该装置是凸透镜，相当于一个放大镜，从上方可以看到印章正立、放大的虚像
【知识点】
凸透镜成像规律、放大镜的应用
【点评】
本题结合生活中的实际装置，考查凸透镜成像的应用，难度不大，注重物理知识与生活实际的结合。
【难度系数】
0.7
