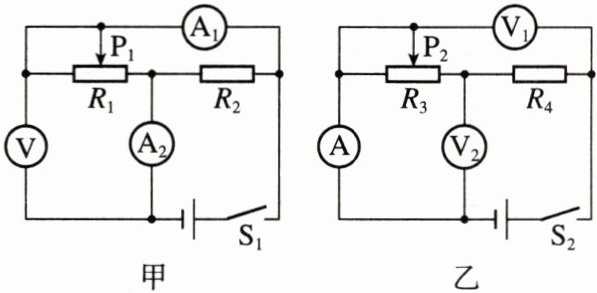

6. 如图甲、乙所示，电源电压保持不变，闭合开关S₁、S₂，将滑动变阻器的滑片P₁、P₂从中点向左移动的过程中，下列说法正确的是 （
A.在图甲中，电压表V示数不变，电流表A₁、A₂示数均变大
B.在图甲中，电压表V示数不变，电流表A₁、A₂示数均变小
C.在图乙中，电压表V₁示数不变，电压表V₂、电流表A示数均变小
D.在图乙中，电压表V₁示数不变，电压表V₂、电流表A示数均变大
B
）A.在图甲中，电压表V示数不变，电流表A₁、A₂示数均变大
B.在图甲中，电压表V示数不变，电流表A₁、A₂示数均变小
C.在图乙中，电压表V₁示数不变，电压表V₂、电流表A示数均变小
D.在图乙中，电压表V₁示数不变，电压表V₂、电流表A示数均变大
答案
6.B 【点拨】图甲中,闭合开关S₁,滑动变阻器$R_1$与定值电阻$R_2$并联,电压表测电源电压,电流表A₁测通过滑动变阻器$R_1$的电流,电流表A₂测并联电路的干路电流;因电源电压不变,则滑片移动时电压表V示数不变;将滑动变阻器的滑片$P_1$从中点向左移动,滑动变阻器连入电路的电阻变大,由欧姆定律可知,通过滑动变阻器的电流变小,即电流表A₁示数变小;因并联电路各支路互不影响,则通过定值电阻$R_2$的电流不变,根据并联电路的电流规律可知干路电流变小,即A₂示数变小,故A错误,B正确。图乙中,滑动变阻器$R_3$与定值电阻$R_4$串联,电压表V₁测电源电压,电压表V₂测滑动变阻器$R_3$两端的电压,电流表测电路中的电流;因电源电压不变,则滑片移动时电压表V₁示数不变;将滑动变阻器的滑片$P_2$从中点向左移动,滑动变阻器连入电路的电阻变大,由串联电路的电阻关系可知电路的总电阻变大,由欧姆定律可知,电路中的电流变小,即电流表A示数变小;电路中的电流变小,根据$U=IR$可知,定值电阻$R_4$两端的电压变小,由串联电路的电压规律可知,滑动变阻器$R_3$两端的电压变大,即V₂示数变大,故CD错误。故选B。
解析
【分析】
先分别分析甲、乙两图的电路结构：甲图中滑动变阻器$R_1$与定值电阻$R_2$并联，乙图中滑动变阻器$R_3$与定值电阻$R_4$串联；明确各电表测量的物理量，再根据滑动变阻器滑片移动时接入电阻的变化，结合串并联电路的电压、电流规律和欧姆定律，逐一判断各选项中电表示数的变化，从而确定正确答案。
【解析】
图甲分析：
闭合开关$S_1$后，滑动变阻器$R_1$与定值电阻$R_2$并联：
电压表$V$并联在电源两端，测量电源电压，电源电压保持不变，因此滑片移动时，电压表$V$的示数不变；
电流表$A_1$与$R_1$串联，测量通过$R_1$支路的电流；滑片$P_1$从中点向左移动时，$R_1$接入电路的电阻变大，根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，$R_1$变大，所以通过$R_1$的电流变小，即电流表$A_1$的示数变小；
并联电路各支路独立工作、互不影响，因此通过$R_2$的电流不变；干路电流等于各支路电流之和，所以干路电流变小，即电流表$A_2$的示数变小。故A错误，B正确。
图乙分析：
闭合开关$S_2$后，滑动变阻器$R_3$与定值电阻$R_4$串联：
电压表$V_1$并联在电源两端，测量电源电压，电源电压保持不变，因此滑片移动时，电压表$V_1$的示数不变；
电流表$A$串联在电路中，测量电路的总电流；滑片$P_2$从中点向左移动时，$R_3$接入电路的电阻变大，电路总电阻$R_{总}=R_3+R_4$变大，根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压$U$不变，总电阻变大，所以电路电流变小，即电流表$A$的示数变小；
定值电阻$R_4$两端的电压$U_4=IR_4$，电流$I$变小，$R_4$不变，所以$U_4$变小；根据串联电路电压规律$U=U_3+U_4$，滑动变阻器两端电压$U_3=U-U_4$，$U$不变，$U_4$变小，所以$U_3$变大，即电压表$V_2$的示数变大。故C、D错误。
综上，正确答案为B。
【答案】
B
【知识点】
并联电路规律、串联电路规律、欧姆定律
【点评】
本题为动态电路分析题，核心是先准确识别电路连接方式，明确各电表的测量对象，再结合滑动变阻器的电阻变化，利用串并联电路的特点和欧姆定律分析电表示数变化，是电学基础题型，需熟练掌握电路分析方法。
【难度系数】
0.5
先分别分析甲、乙两图的电路结构：甲图中滑动变阻器$R_1$与定值电阻$R_2$并联，乙图中滑动变阻器$R_3$与定值电阻$R_4$串联；明确各电表测量的物理量，再根据滑动变阻器滑片移动时接入电阻的变化，结合串并联电路的电压、电流规律和欧姆定律，逐一判断各选项中电表示数的变化，从而确定正确答案。
【解析】
图甲分析：
闭合开关$S_1$后，滑动变阻器$R_1$与定值电阻$R_2$并联：
电压表$V$并联在电源两端，测量电源电压，电源电压保持不变，因此滑片移动时，电压表$V$的示数不变；
电流表$A_1$与$R_1$串联，测量通过$R_1$支路的电流；滑片$P_1$从中点向左移动时，$R_1$接入电路的电阻变大，根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，$R_1$变大，所以通过$R_1$的电流变小，即电流表$A_1$的示数变小；
并联电路各支路独立工作、互不影响，因此通过$R_2$的电流不变；干路电流等于各支路电流之和，所以干路电流变小，即电流表$A_2$的示数变小。故A错误，B正确。
图乙分析：
闭合开关$S_2$后，滑动变阻器$R_3$与定值电阻$R_4$串联：
电压表$V_1$并联在电源两端，测量电源电压，电源电压保持不变，因此滑片移动时，电压表$V_1$的示数不变；
电流表$A$串联在电路中，测量电路的总电流；滑片$P_2$从中点向左移动时，$R_3$接入电路的电阻变大，电路总电阻$R_{总}=R_3+R_4$变大，根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压$U$不变，总电阻变大，所以电路电流变小，即电流表$A$的示数变小；
定值电阻$R_4$两端的电压$U_4=IR_4$，电流$I$变小，$R_4$不变，所以$U_4$变小；根据串联电路电压规律$U=U_3+U_4$，滑动变阻器两端电压$U_3=U-U_4$，$U$不变，$U_4$变小，所以$U_3$变大，即电压表$V_2$的示数变大。故C、D错误。
综上，正确答案为B。
【答案】
B
【知识点】
并联电路规律、串联电路规律、欧姆定律
【点评】
本题为动态电路分析题，核心是先准确识别电路连接方式，明确各电表的测量对象，再结合滑动变阻器的电阻变化，利用串并联电路的特点和欧姆定律分析电表示数变化，是电学基础题型，需熟练掌握电路分析方法。
【难度系数】
0.5
7.在如图所示的电路中，下列说法正确的是（
A.断开$S_1$、$S_2$，电流表A无示数
B.先闭合$S_1$，再闭合$S_2$，电流表A的示数变小
C.先闭合$S_2$、再闭合$S_1$，电压表V的示数变大
D.只闭合$S_1$时，若灯$L_1$的灯丝突然烧断，则电压表V的示数将变大
D
）A.断开$S_1$、$S_2$，电流表A无示数
B.先闭合$S_1$，再闭合$S_2$，电流表A的示数变小
C.先闭合$S_2$、再闭合$S_1$，电压表V的示数变大
D.只闭合$S_1$时，若灯$L_1$的灯丝突然烧断，则电压表V的示数将变大
答案
7.D
解析
【分析】
要解决这道题，需先分析不同开关状态下的电路结构，明确电流表、电压表的测量对象，再结合电路规律逐一判断选项：
1. 分析开关通断时的电路连接方式，确定电流表测的是哪部分电流、电压表测的是哪部分电压；
2. 对每个选项，结合电路变化或故障，判断电表示数的变化是否符合规律。
【解析】
选项A：断开$S_1$、$S_2$时，$L_1$与$L_2$串联，电流表测串联电路的电流，因此电流表有示数，A错误；
选项B：先闭合$S_1$，电路为$L_1$、$L_2$串联；再闭合$S_2$，$L_2$被短路，电路总电阻变小，电源电压不变，根据$I=\frac{U}{R}$，电路电流变大，电流表的示数变大，B错误；
选项C：先闭合$S_2$，断开$S_1$时，电路为$L_2$的简单电路，电压表测电源电压；再闭合$S_1$，$L_1$与$L_2$并联，电压表仍测电源电压，示数不变，C错误；
选项D：只闭合$S_1$时，$L_1$与$L_2$串联，电压表测$L_1$两端电压；若$L_1$灯丝烧断，电压表串联在电路中，相当于测电源电压，原来电压表的示数小于电源电压，因此电压表的示数变大，D正确。
【答案】
D
【知识点】
电路串并联、电流表电压表使用、电路故障分析
【点评】
本题考查电路动态分析与故障判断，需准确识别不同开关状态下的电路结构，结合欧姆定律和电路特点分析，是初中电路部分的典型题型。
【难度系数】
0.5
要解决这道题，需先分析不同开关状态下的电路结构，明确电流表、电压表的测量对象，再结合电路规律逐一判断选项：
1. 分析开关通断时的电路连接方式，确定电流表测的是哪部分电流、电压表测的是哪部分电压；
2. 对每个选项，结合电路变化或故障，判断电表示数的变化是否符合规律。
【解析】
选项A：断开$S_1$、$S_2$时，$L_1$与$L_2$串联，电流表测串联电路的电流，因此电流表有示数，A错误；
选项B：先闭合$S_1$，电路为$L_1$、$L_2$串联；再闭合$S_2$，$L_2$被短路，电路总电阻变小，电源电压不变，根据$I=\frac{U}{R}$，电路电流变大，电流表的示数变大，B错误；
选项C：先闭合$S_2$，断开$S_1$时，电路为$L_2$的简单电路，电压表测电源电压；再闭合$S_1$，$L_1$与$L_2$并联，电压表仍测电源电压，示数不变，C错误；
选项D：只闭合$S_1$时，$L_1$与$L_2$串联，电压表测$L_1$两端电压；若$L_1$灯丝烧断，电压表串联在电路中，相当于测电源电压，原来电压表的示数小于电源电压，因此电压表的示数变大，D正确。
【答案】
D
【知识点】
电路串并联、电流表电压表使用、电路故障分析
【点评】
本题考查电路动态分析与故障判断，需准确识别不同开关状态下的电路结构，结合欧姆定律和电路特点分析，是初中电路部分的典型题型。
【难度系数】
0.5
8. 如图所示，电源电压一定，关于电路工作情况，下列说法中正确的是（
A.只闭合$S_1$时，两只灯泡是串联的
B.若先闭合$S_1$，再闭合$S_2$，电压表与电流表示数的比值变小
C.只闭合$S_2$时，只有灯泡$L_2$会亮
D.若先闭合$S_1$，再闭合$S_2$，电压表、电流表的示数均变小
B
）A.只闭合$S_1$时，两只灯泡是串联的
B.若先闭合$S_1$，再闭合$S_2$，电压表与电流表示数的比值变小
C.只闭合$S_2$时，只有灯泡$L_2$会亮
D.若先闭合$S_1$，再闭合$S_2$，电压表、电流表的示数均变小
答案
8.B 【点拨】只闭合$S_1$时,电路为灯泡$L_1$的简单电路,电流表测电路中的电流,电压表测电源电压,故A错误。若先闭合$S_1$,再闭合$S_2$时,两灯泡并联,电流表测干路电流,电压表测电源电压,则电压表的示数不变;因并联电路中干路电流等于各支路电流之和,所以电流表的示数变大,电压表与电流表示数的比值变小,故B正确,D错误。只闭合$S_2$时,干路的开关没有闭合,电路中没有电流,没有灯泡发光,故C错误。故选B。
解析
【分析】要解决这道题，需先分析不同开关状态下的电路结构，明确电流表、电压表的测量对象，再结合串并联电路的特点和欧姆定律逐一判断选项。首先梳理开关状态对应的电路：①只闭合$S_1$时，电流路径为电源正极→$S_1$→电流表→$L_1$→电源负极，仅$L_1$接入电路，电流表测$L_1$的电流，电压表测电源电压；②闭合$S_1$、$S_2$时，$L_1$与$L_2$并联，电流表测干路电流，电压表仍测电源电压；③只闭合$S_2$时，$S_1$断开，电路断路，无电流。据此分析各选项。
【解析】
1. 分析选项A：只闭合$S_1$时，电流只有一条路径，仅$L_1$接入电路，是$L_1$的简单电路，并非两只灯泡串联，故A错误。
2. 分析选项B：先闭合$S_1$时，电路为$L_1$的简单电路，电压表测电源电压$U$，电流表测$L_1$的电流$I_1$，此时电压表与电流表示数的比值为$\frac{U}{I_1}=R_1$（$L_1$的电阻）；再闭合$S_2$时，$L_1$与$L_2$并联，电压表仍测电源电压$U$，示数不变，电流表测干路电流，根据并联电路电流规律，干路电流$I=I_1+I_2$，即$I＞I_1$，此时电压表与电流表示数的比值为$\frac{U}{I}$，因$I$变大，故该比值变小，B正确。
3. 分析选项C：只闭合$S_2$时，干路开关$S_1$断开，整个电路断路，无电流通过，两只灯泡都不发光，故C错误。
4. 分析选项D：先闭合$S_1$再闭合$S_2$时，电压表测电源电压，示数不变；电流表测干路电流，示数变大，并非均变小，故D错误。
【答案】B
【知识点】并联电路、欧姆定律、电路动态分析
【点评】本题考查电路的动态分析，核心是明确不同开关状态下的电路连接方式和电表测量对象，结合串并联电路规律与欧姆定律判断，需仔细分析电路结构，难度中等。
【难度系数】0.5
【解析】
1. 分析选项A：只闭合$S_1$时，电流只有一条路径，仅$L_1$接入电路，是$L_1$的简单电路，并非两只灯泡串联，故A错误。
2. 分析选项B：先闭合$S_1$时，电路为$L_1$的简单电路，电压表测电源电压$U$，电流表测$L_1$的电流$I_1$，此时电压表与电流表示数的比值为$\frac{U}{I_1}=R_1$（$L_1$的电阻）；再闭合$S_2$时，$L_1$与$L_2$并联，电压表仍测电源电压$U$，示数不变，电流表测干路电流，根据并联电路电流规律，干路电流$I=I_1+I_2$，即$I＞I_1$，此时电压表与电流表示数的比值为$\frac{U}{I}$，因$I$变大，故该比值变小，B正确。
3. 分析选项C：只闭合$S_2$时，干路开关$S_1$断开，整个电路断路，无电流通过，两只灯泡都不发光，故C错误。
4. 分析选项D：先闭合$S_1$再闭合$S_2$时，电压表测电源电压，示数不变；电流表测干路电流，示数变大，并非均变小，故D错误。
【答案】B
【知识点】并联电路、欧姆定律、电路动态分析
【点评】本题考查电路的动态分析，核心是明确不同开关状态下的电路连接方式和电表测量对象，结合串并联电路规律与欧姆定律判断，需仔细分析电路结构，难度中等。
【难度系数】0.5
9. 如图所示，电源电压不变，开关$S_1$一直闭合，当$S_2$由1掷到2时(电路元件均安全)，下列描述中正确的是 (
A.电流表示数变小，电压表示数不变
B.通过$R_2$的电流变大
C.此时$R_1$和$R_2$串联
D.电路的总电阻变小
A
)A.电流表示数变小，电压表示数不变
B.通过$R_2$的电流变大
C.此时$R_1$和$R_2$串联
D.电路的总电阻变小
答案
9.A 【点拨】根据电路图可知,开关$S_1$一直闭合,当$S_2$在1位置时,$R_2$和$R_3$并联接入电路,电流表测量干路中的电流,电压表测量电源电压;当$S_2$由1掷到2时,$R_1$被短路,电路为$R_2$的简单电路,电压表测量电源电压,电流表测量电路中的电流,由于电源电压不变,所以电压表示数不变;当$S_2$由1掷到2时,根据并联电路的电阻关系可知,此时电路中的总电阻变大,根据欧姆定律可知,电流表示数变小,通过$R_2$的电流不变;综上所述,A正确。故选A。
解析
【分析】
要解答本题，需先明确开关S₂在不同位置时的电路连接状态：①当S₂接1时，S₁闭合，R₂与R₃并联，电压表测量电源电压，电流表测量干路电流；②当S₂掷到2时，R₁支路被短路，电路变为仅R₂接入的简单电路，电压表仍测量电源电压，电流表测量电路中的电流。再结合并联电路的电阻特点和欧姆定律，对比两种状态下电压、电流、总电阻的变化，判断各选项的正误。
【解析】
1. S₂接1时的电路分析：
S₁闭合，S₂接1，R₂与R₃并联，根据并联电路电压规律，各支路电压等于电源电压，因此电压表的示数等于电源电压U；电流表测干路电流，干路电流为两支路电流之和，即$ I = I_2 + I_3 = \frac{U}{R_2} + \frac{U}{R_3} $，此时电路总电阻$ R_{并} = \frac{R_2R_3}{R_2+R_3} $。
2. S₂掷到2时的电路分析：
S₂接2，R₁支路被短路，电路为R₂的简单电路，电压表仍并联在电源两端，故电压表示数不变；此时电路总电阻$ R_{总} = R_2 $，显然$ R_{总} ＞ R_{并} $；根据欧姆定律$ I = \frac{U}{R} $，电源电压U不变，总电阻变大，因此总电流（电流表示数）变小；由于R₂两端电压仍为电源电压，R₂阻值不变，所以通过R₂的电流$ I_2' = \frac{U}{R_2} $，与原来的$ I_2 $相等，即通过R₂的电流不变。
3. 选项判断：
A. 电流表示数变小，电压表示数不变，符合上述分析，正确；
B. 通过R₂的电流变大，错误（电流不变）；
C. R₁和R₂串联，错误（此时R₁被短路，只有R₂接入电路）；
D. 电路总电阻变小，错误（总电阻变大）。
【答案】
A
【知识点】
并联电路特点、欧姆定律、电路动态分析
【点评】
本题考查电路动态分析，关键是准确判断开关切换后电路的连接方式，结合欧姆定律和并联电路规律分析各物理量的变化，属于基础题型，需注意区分支路电流和干路电流的变化。
【难度系数】
0.6
要解答本题，需先明确开关S₂在不同位置时的电路连接状态：①当S₂接1时，S₁闭合，R₂与R₃并联，电压表测量电源电压，电流表测量干路电流；②当S₂掷到2时，R₁支路被短路，电路变为仅R₂接入的简单电路，电压表仍测量电源电压，电流表测量电路中的电流。再结合并联电路的电阻特点和欧姆定律，对比两种状态下电压、电流、总电阻的变化，判断各选项的正误。
【解析】
1. S₂接1时的电路分析：
S₁闭合，S₂接1，R₂与R₃并联，根据并联电路电压规律，各支路电压等于电源电压，因此电压表的示数等于电源电压U；电流表测干路电流，干路电流为两支路电流之和，即$ I = I_2 + I_3 = \frac{U}{R_2} + \frac{U}{R_3} $，此时电路总电阻$ R_{并} = \frac{R_2R_3}{R_2+R_3} $。
2. S₂掷到2时的电路分析：
S₂接2，R₁支路被短路，电路为R₂的简单电路，电压表仍并联在电源两端，故电压表示数不变；此时电路总电阻$ R_{总} = R_2 $，显然$ R_{总} ＞ R_{并} $；根据欧姆定律$ I = \frac{U}{R} $，电源电压U不变，总电阻变大，因此总电流（电流表示数）变小；由于R₂两端电压仍为电源电压，R₂阻值不变，所以通过R₂的电流$ I_2' = \frac{U}{R_2} $，与原来的$ I_2 $相等，即通过R₂的电流不变。
3. 选项判断：
A. 电流表示数变小，电压表示数不变，符合上述分析，正确；
B. 通过R₂的电流变大，错误（电流不变）；
C. R₁和R₂串联，错误（此时R₁被短路，只有R₂接入电路）；
D. 电路总电阻变小，错误（总电阻变大）。
【答案】
A
【知识点】
并联电路特点、欧姆定律、电路动态分析
【点评】
本题考查电路动态分析，关键是准确判断开关切换后电路的连接方式，结合欧姆定律和并联电路规律分析各物理量的变化，属于基础题型，需注意区分支路电流和干路电流的变化。
【难度系数】
0.6

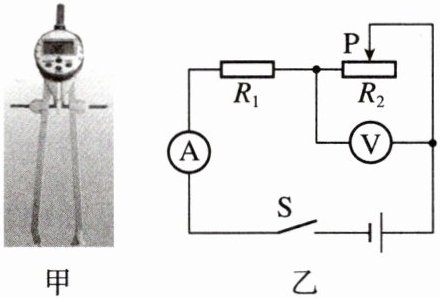

10. 如图甲所示的是智能化数显式圆规，它可以直接显示出所画圆的半径大小$r$。其内部等效电路如图乙所示，$R_2$为可调节阻值的滑动变阻器，闭合开关，当$r$增大时，滑片$P$向右移动，数显表盘示数变大。下列说法中正确的是 （
A.半径$r$增大时，电流表示数变大
B.半径$r$减小时，电压表示数变大
C.圆规的数显表盘对应图乙中的电流表表盘
D.半径$r$增大时，电压表示数与电流表示数的比值增大
D
）A.半径$r$增大时，电流表示数变大
B.半径$r$减小时，电压表示数变大
C.圆规的数显表盘对应图乙中的电流表表盘
D.半径$r$增大时，电压表示数与电流表示数的比值增大
答案
10.D 【点拨】由图乙可知,闭合开关,$R_1$与$R_2$串联,电流表测量电路中的电流,电压表测量$R_2$两端电压。当半径$r$增大时,滑动变阻器的滑片P向右移动,则$R_2$接入电路的阻值变大,电源电压不变,根据$I=\frac{U}{R}$可得,电路中的电流变小,所以电流表示数变小;根据串联电路分压原理可知,$R_2$分得的电压变大,即电压表示数变大,则数显表盘对应图乙中的电压表表盘,电压表示数与电流表示数的比值为$R_2$接入电路的阻值,故二者比值增大,故AC错误,D正确。当$r$减小时,滑动变阻器的滑片P向左移动,滑动变阻器接入电路的阻值变小,电源电压不变,根据串联电路分压原理可知,$R_2$分得的电压变小,则电压表示数变小,故B错误。故选D。
解析
【分析】首先明确图乙中R₁与R₂串联，电流表测电路电流，电压表测R₂两端电压。根据题意，半径r增大时滑片P右移，R₂接入阻值变大，需结合欧姆定律和串联电路分压规律分析各选项：先判断电流变化，再判断电压变化，最后分析电压与电流的比值，同时确定数显表盘对应的电表。
【解析】由图乙可知，R₁与R₂串联，电流表测量电路中的电流，电压表测量R₂两端的电压。
1. 当半径r增大时，滑片P向右移动，R₂接入电路的阻值变大，电路总电阻R总=R₁+R₂变大，电源电压U不变，根据欧姆定律I=U/R总，电路电流变小，即电流表示数变小，故A错误；
2. 此时，根据串联电路分压原理，电阻越大分得的电压越大，R₂阻值变大，所以R₂两端电压（电压表示数）变大，而题目中r增大时数显表盘示数变大，因此数显表盘对应电压表表盘，故C错误；
3. 电压表示数与电流表示数的比值为U₂/I，由欧姆定律可知该比值等于R₂的阻值，R₂阻值变大，所以比值增大，故D正确；
4. 当半径r减小时，滑片P向左移动，R₂接入阻值变小，根据串联分压，R₂两端电压变小，即电压表示数变小，故B错误。
【答案】D
【知识点】串联电路特点、欧姆定律、滑动变阻器
【点评】本题结合智能化圆规的实际场景，考查串联电路规律和欧姆定律的综合应用，关键是明确滑片移动对滑动变阻器阻值的影响及电表测量对象，属于基础电路分析题。
【难度系数】0.5
【解析】由图乙可知，R₁与R₂串联，电流表测量电路中的电流，电压表测量R₂两端的电压。
1. 当半径r增大时，滑片P向右移动，R₂接入电路的阻值变大，电路总电阻R总=R₁+R₂变大，电源电压U不变，根据欧姆定律I=U/R总，电路电流变小，即电流表示数变小，故A错误；
2. 此时，根据串联电路分压原理，电阻越大分得的电压越大，R₂阻值变大，所以R₂两端电压（电压表示数）变大，而题目中r增大时数显表盘示数变大，因此数显表盘对应电压表表盘，故C错误；
3. 电压表示数与电流表示数的比值为U₂/I，由欧姆定律可知该比值等于R₂的阻值，R₂阻值变大，所以比值增大，故D正确；
4. 当半径r减小时，滑片P向左移动，R₂接入阻值变小，根据串联分压，R₂两端电压变小，即电压表示数变小，故B错误。
【答案】D
【知识点】串联电路特点、欧姆定律、滑动变阻器
【点评】本题结合智能化圆规的实际场景，考查串联电路规律和欧姆定律的综合应用，关键是明确滑片移动对滑动变阻器阻值的影响及电表测量对象，属于基础电路分析题。
【难度系数】0.5
11. ★★ (科学思维 逆向思维)小荣设计了一个如图所示的体温计电路图，用电表(电压表或电流表)示数大小反映温度高低，a、b、c、d是四个接线柱，电表及保护电路的定值电阻$R_0$均未接入。电源电压不变，热敏电阻$R_1$的阻值随温度的升高而增大，若要求温度升高时电表的示数也增大，则需（
A.a、b之间接入电压表，c、d之间接入定值电阻$R_0$
B.a、b之间接入定值电阻$R_0$，c、d之间接入电流表
C.a、b之间接入电流表，c、d之间接入定值电阻$R_0$
D.a、b之间接入定值电阻$R_0$，c、d之间接入电压表
D
）A.a、b之间接入电压表，c、d之间接入定值电阻$R_0$
B.a、b之间接入定值电阻$R_0$，c、d之间接入电流表
C.a、b之间接入电流表，c、d之间接入定值电阻$R_0$
D.a、b之间接入定值电阻$R_0$，c、d之间接入电压表
答案
11.D 【点拨】a、b之间不可能是电压表,否则电路断路,故A错误;若a、b之间为定值电阻,c、d之间不可能为电流表,否则热敏电阻$R_1$被短路,故B错误;若a、b之间为电流表,c、d之间为定值电阻时,$R_1$与定值电阻并联,电流表测干路电流,电源电压不变,因并联电路中各支路独立工作、互不影响,所以热敏电阻阻值变化时通过定值电阻的电流不变,当温度升高时,热敏电阻$R_1$的阻值变大,由$I=\frac{U}{R}$可知,该支路的电流减小,因并联电路中干路电流等于各支路电流之和,所以电流表示数减小,与题意不符,故C错误;若a、b之间为定值电阻,c、d之间为电压表时,定值电阻与热敏电阻$R_1$串联,电压表测热敏电阻$R_1$两端的电压,当温度升高时,热敏电阻$R_1$的阻值变大,电路中的总电阻变大,由$I=\frac{U}{R}$可知,电路中电流减小,由$U=IR$可知,定值电阻两端的电压减小,因串联电路中总电压等于各部分电压之和,所以热敏电阻$R_1$两端的电压增大,即电压表的示数增大,符合题意,故D正确。故选D。
解析
【分析】要解决本题，需先判断各选项中电表和电阻接入后的电路结构，再结合“温度升高时R₁阻值增大”的条件，利用串并联电路特点和欧姆定律分析电表示数变化是否符合要求。首先排除电路断路或短路的错误选项，再分析剩余选项的电表示数变化。
【解析】逐个分析选项：
1. 选项A：a、b之间接入电压表，电压表内阻极大，电路相当于断路，无法正常工作，故A错误。
2. 选项B：a、b之间接入定值电阻R₀，c、d之间接入电流表，电流表内阻极小，会短路热敏电阻R₁，电路仅为R₀的简单电路，温度变化时电表示数不变，不符合要求，故B错误。
3. 选项C：a、b之间接入电流表，c、d之间接入定值电阻R₀，此时R₁与R₀并联，电流表测干路电流。电源电压不变，并联电路各支路独立工作，温度升高时R₁阻值增大，由I=U/R可知，R₁支路电流减小，R₀支路电流不变，干路电流等于两支路电流之和，故干路电流减小，电表示数减小，不符合要求，故C错误。
4. 选项D：a、b之间接入定值电阻R₀，c、d之间接入电压表，此时R₀与R₁串联，电压表测R₁两端电压。温度升高时R₁阻值增大，总电阻R总=R₀+R₁增大，电路电流I=U/R总减小；定值电阻R₀两端电压U₀=IR₀减小，根据串联电路电压规律，R₁两端电压U₁=U-U₀，电源电压U不变，U₀减小，故U₁增大，即电压表示数增大，符合要求，故D正确。
【答案】D
【知识点】欧姆定律、串联电路特点、并联电路特点
【点评】本题结合热敏电阻的特性，考查串并联电路规律与欧姆定律的综合应用，需要学生具备电路分析能力，逆向思维判断各选项的电路状态，难度适中。
【难度系数】0.5
【解析】逐个分析选项：
1. 选项A：a、b之间接入电压表，电压表内阻极大，电路相当于断路，无法正常工作，故A错误。
2. 选项B：a、b之间接入定值电阻R₀，c、d之间接入电流表，电流表内阻极小，会短路热敏电阻R₁，电路仅为R₀的简单电路，温度变化时电表示数不变，不符合要求，故B错误。
3. 选项C：a、b之间接入电流表，c、d之间接入定值电阻R₀，此时R₁与R₀并联，电流表测干路电流。电源电压不变，并联电路各支路独立工作，温度升高时R₁阻值增大，由I=U/R可知，R₁支路电流减小，R₀支路电流不变，干路电流等于两支路电流之和，故干路电流减小，电表示数减小，不符合要求，故C错误。
4. 选项D：a、b之间接入定值电阻R₀，c、d之间接入电压表，此时R₀与R₁串联，电压表测R₁两端电压。温度升高时R₁阻值增大，总电阻R总=R₀+R₁增大，电路电流I=U/R总减小；定值电阻R₀两端电压U₀=IR₀减小，根据串联电路电压规律，R₁两端电压U₁=U-U₀，电源电压U不变，U₀减小，故U₁增大，即电压表示数增大，符合要求，故D正确。
【答案】D
【知识点】欧姆定律、串联电路特点、并联电路特点
【点评】本题结合热敏电阻的特性，考查串并联电路规律与欧姆定律的综合应用，需要学生具备电路分析能力，逆向思维判断各选项的电路状态，难度适中。
【难度系数】0.5
