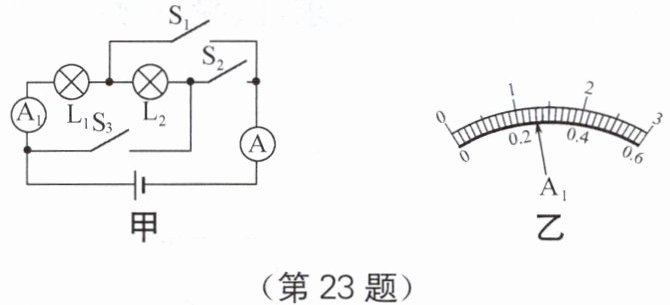

23. 在如图甲所示的电路中，电源电压恒为3 V。问：

（1）只闭合开关S₂，电流表Ⓐ的示数为0.4 A，通过L₁和L₂的电流分别是多少？
（2）当开关S₁和S₃闭合，S₂断开时，灯泡L₁和L₂两端的电压分别是多少？
（3）当开关S₁和S₃闭合，S₂断开时，若电流表Ⓐ的示数为0.6 A，电流表Ⓐ₁的示数如图乙，则通过L₁和L₂的电流分别是多少？

23. (1) 通过$\mathrm{L_1}$和$\mathrm{L_2}$的电流都为0.4 A
(2) 灯泡$\mathrm{L_1}$和$\mathrm{L_2}$两端的电压都为3 V
(3) 通过$\mathrm{L_1}$的电流为0.26 A，通过$\mathrm{L_2}$的电流为0.34 A

【分析】
先分析各开关状态下的电路连接方式：
（1）只闭合S₂时，L₁与L₂串联，串联电路电流处处相等，电流表A测串联电路电流，据此求通过两灯的电流；
（2）S₁、S₃闭合，S₂断开时，L₁与L₂并联，并联电路各支路电压等于电源电压，据此求两灯两端电压；
（3）该状态下，电流表A测干路电流，A₁测L₁支路电流，先读A₁的示数，再根据并联电路电流规律计算L₂的电流。
【解析】
（1）只闭合S₂时，电流路径为：电源正极→电流表A→S₂→L₂→L₁→电流表A₁→电源负极，L₁与L₂串联。串联电路中各处电流相等，电流表A示数为0.4 A，因此通过L₁和L₂的电流均为0.4 A；
（2）当S₁、S₃闭合，S₂断开时，电流分为两条支路：一条经S₃、A₁、L₁、S₁回到电源负极，另一条经L₂、S₁回到电源负极，L₁与L₂并联。并联电路各支路两端电压等于电源电压，电源电压为3 V，因此L₁和L₂两端电压均为3 V；
（3）该状态下，电流表A测干路电流I=0.6 A，A₁测L₁支路电流。由图乙可知，A₁选用0~0.6 A量程，分度值0.02 A，示数I₁=0.26 A。根据并联电路电流规律I=I₁+I₂，得通过L₂的电流I₂=I-I₁=0.6 A-0.26 A=0.34 A。
【答案】
(1) 通过$\mathrm{L_1}$和$\mathrm{L_2}$的电流都为0.4 A；
(2) 灯泡$\mathrm{L_1}$和$\mathrm{L_2}$两端的电压都为3 V；
(3) 通过$\mathrm{L_1}$的电流为0.26 A，通过$\mathrm{L_2}$的电流为0.34 A。
【知识点】
串联电路电流规律、并联电路电压规律、并联电路电流规律、电流表读数
【点评】
本题考查串并联电路的判断及电流、电压规律的应用，关键是明确不同开关状态下的电路连接方式，掌握电流表读数方法，属于基础电路题。
【难度系数】
0.5
