1 [2025南阳淅川一高月考]下列关于电路的说法错误的是（
A.电源是提供电能的装置
B.开关控制电路的通断
C.导线的作用是将用电器、电源和开关连接起来
D.用电器是将其他形式的能转化为电能的装置
D
）A.电源是提供电能的装置
B.开关控制电路的通断
C.导线的作用是将用电器、电源和开关连接起来
D.用电器是将其他形式的能转化为电能的装置
答案
D 用电器是消耗电能的装置,它将电能转化为其他形式的能。
解析
【分析】
本题考查电路各组成元件的作用，需逐一分析选项中关于电源、开关、导线、用电器的功能描述，找出错误说法。先明确每个电路元件的核心作用，再判断选项正误即可。
【解析】
逐个分析选项：
A. 电源的作用是将其他形式的能转化为电能，为电路提供电能，说法正确；
B. 开关的功能是控制电路的通断，说法正确；
C. 导线的作用是连接电源、用电器、开关，形成电流的通路，说法正确；
D. 用电器是消耗电能的装置，它将电能转化为其他形式的能（如电灯将电能转化为光能和热能），选项中“将其他形式的能转化为电能”的描述错误。
综上，错误的说法是D选项。
【答案】
D
【知识点】
电路的组成；电路元件的作用
【点评】
本题为电路基础知识点的考查，侧重对各元件功能的准确记忆，属于易得分的基础题，需注意区分用电器与电源的能量转化方向。
【难度系数】
0.8
本题考查电路各组成元件的作用，需逐一分析选项中关于电源、开关、导线、用电器的功能描述，找出错误说法。先明确每个电路元件的核心作用，再判断选项正误即可。
【解析】
逐个分析选项：
A. 电源的作用是将其他形式的能转化为电能，为电路提供电能，说法正确；
B. 开关的功能是控制电路的通断，说法正确；
C. 导线的作用是连接电源、用电器、开关，形成电流的通路，说法正确；
D. 用电器是消耗电能的装置，它将电能转化为其他形式的能（如电灯将电能转化为光能和热能），选项中“将其他形式的能转化为电能”的描述错误。
综上，错误的说法是D选项。
【答案】
D
【知识点】
电路的组成；电路元件的作用
【点评】
本题为电路基础知识点的考查，侧重对各元件功能的准确记忆，属于易得分的基础题，需注意区分用电器与电源的能量转化方向。
【难度系数】
0.8
2 [2026北京市三帆中学月考]如图所示，小华同学将铜片和锌片分别插入土豆中，用导线与电子闹钟相连，电子闹钟竟能显示数字并持续工作三天之久。图中插有铜片和锌片的土豆相当于电路中的（
A.电源
B.开关
C.用电器
D.导线
A
）A.电源
B.开关
C.用电器
D.导线
答案
A 电源是提供电能的装置,开关控制电路的通断,用电器消耗电能,导线是用来连接电路的。电子闹钟持续工作三天之久,说明电子闹钟接入闭合电路中,有电源提供持续的电流,所以插有铜片和锌片的土豆相当于电路中的电源。
解析
【分析】
要解决这道题，需先明确电路中各基本元件的功能，再结合题目中土豆装置的作用判断其角色。电路中，电源提供电能，开关控制电路通断，用电器消耗电能，导线用于连接电路。题目中土豆和铜片、锌片组成的装置能让电子闹钟持续工作，说明它为电路提供了电能，据此分析选项。
【解析】
首先明确各电路元件的作用：电源是提供电能的装置；开关用于控制电路的通断；用电器是消耗电能的装置；导线的作用是连接电路元件。题目中，插有铜片和锌片的土豆能使电子闹钟持续工作，说明该装置为电路提供了持续的电能，因此它相当于电路中的电源，对应选项A。
【答案】
A
【知识点】
电路的组成；电源的作用
【点评】
本题考查初中物理电路基本元件的识别，属于基础题型，要求学生掌握各电路元件的功能，结合题目情境分析即可快速得出答案。
【难度系数】
0.8
要解决这道题，需先明确电路中各基本元件的功能，再结合题目中土豆装置的作用判断其角色。电路中，电源提供电能，开关控制电路通断，用电器消耗电能，导线用于连接电路。题目中土豆和铜片、锌片组成的装置能让电子闹钟持续工作，说明它为电路提供了电能，据此分析选项。
【解析】
首先明确各电路元件的作用：电源是提供电能的装置；开关用于控制电路的通断；用电器是消耗电能的装置；导线的作用是连接电路元件。题目中，插有铜片和锌片的土豆能使电子闹钟持续工作，说明该装置为电路提供了持续的电能，因此它相当于电路中的电源，对应选项A。
【答案】
A
【知识点】
电路的组成；电源的作用
【点评】
本题考查初中物理电路基本元件的识别，属于基础题型，要求学生掌握各电路元件的功能，结合题目情境分析即可快速得出答案。
【难度系数】
0.8
3 [2026 黑龙江哈尔滨三模]

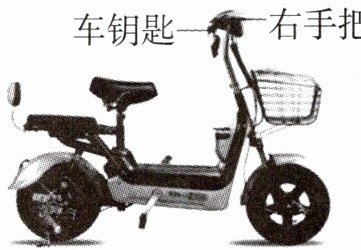

如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。
只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。车钥匙其实就是一个
如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。
只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。车钥匙其实就是一个
开关
；给电动车充电时，电瓶相当于用电器
(填“电源”或“用电器”)。答案
开关 用电器
【解析】
解析
【分析】

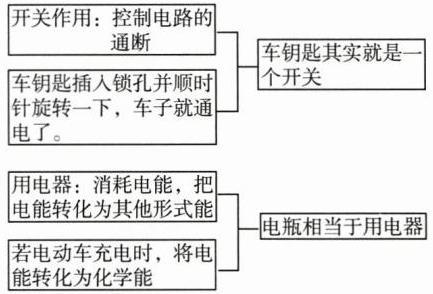

要解决这道题，需结合电路元件的作用和能量转化知识分析：
1. 第一空：开关的功能是控制电路的通断，车钥匙插入锁孔旋转后车子通电（电路接通），对应开关的作用，因此车钥匙是开关。
2. 第二空：用电器的特点是消耗电能，将电能转化为其他形式的能；电源是提供电能的装置。电动车充电时，电瓶将电能转化为化学能储存，消耗了电能，所以此时电瓶相当于用电器。
【解析】
1. 开关的作用是控制电路的通断，车钥匙插入锁孔并顺时针旋转后，电路接通，车子通电，符合开关的功能，故车钥匙其实就是一个开关。
2. 用电器是消耗电能，把电能转化为其他形式能的装置；电源是提供电能的装置。给电动车充电时，电瓶将电能转化为化学能储存起来，消耗了电能，因此此时电瓶相当于用电器。
【答案】
开关 用电器
【知识点】
电路元件识别、能量转化
【点评】
本题结合生活中常见的电动车实例，考查电路元件的判断，贴近生活实际，难度较低，能帮助学生将物理知识与生活应用结合。
【难度系数】
0.7
要解决这道题，需结合电路元件的作用和能量转化知识分析：
1. 第一空：开关的功能是控制电路的通断，车钥匙插入锁孔旋转后车子通电（电路接通），对应开关的作用，因此车钥匙是开关。
2. 第二空：用电器的特点是消耗电能，将电能转化为其他形式的能；电源是提供电能的装置。电动车充电时，电瓶将电能转化为化学能储存，消耗了电能，所以此时电瓶相当于用电器。
【解析】
1. 开关的作用是控制电路的通断，车钥匙插入锁孔并顺时针旋转后，电路接通，车子通电，符合开关的功能，故车钥匙其实就是一个开关。
2. 用电器是消耗电能，把电能转化为其他形式能的装置；电源是提供电能的装置。给电动车充电时，电瓶将电能转化为化学能储存起来，消耗了电能，因此此时电瓶相当于用电器。
【答案】
开关 用电器
【知识点】
电路元件识别、能量转化
【点评】
本题结合生活中常见的电动车实例，考查电路元件的判断，贴近生活实际，难度较低，能帮助学生将物理知识与生活应用结合。
【难度系数】
0.7

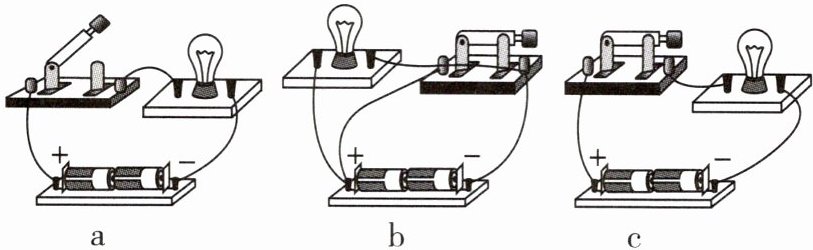

4 教材 P42 图11.1-5改编 如图所示的是三个电路状态,处于通路的是图
c
、处于断路的是图a
、处于短路的是图b
。答案
c a b
【解析】 题图a因为开关是断开的,因此该电路为开路状态;题图b开关闭合后,导线不经过用电器直接将电源的两极连在一起,因此该电路为电源短路;题图c电路处处连通,并且灯泡可以正常发光,因此该电路为通路。
【解析】 题图a因为开关是断开的,因此该电路为开路状态;题图b开关闭合后,导线不经过用电器直接将电源的两极连在一起,因此该电路为电源短路;题图c电路处处连通,并且灯泡可以正常发光,因此该电路为通路。
解析
【分析】要判断电路的三种状态，需先明确三种状态的定义：通路是电路处处连通，电流能正常通过，用电器可工作；断路（开路）是电路某处断开，电流无法形成完整回路；短路是电源两极直接被导线连接，不经过用电器。接下来逐个分析三个图的电路连接情况，判断所属状态。
【解析】题图a中开关断开，电路存在断开处，电流无法流通，属于断路；题图b中开关闭合后，导线直接连接电源正负极，未经过用电器，属于电源短路；题图c中电路处处连通，灯泡接入电路，电流可正常流通，属于通路。
【答案】c、a、b
【知识点】电路的三种状态
【点评】本题考查对电路三种状态的判断，属于基础知识点的应用，需准确区分通路、断路、短路的特征即可解答。
【难度系数】0.7
【解析】题图a中开关断开，电路存在断开处，电流无法流通，属于断路；题图b中开关闭合后，导线直接连接电源正负极，未经过用电器，属于电源短路；题图c中电路处处连通，灯泡接入电路，电流可正常流通，属于通路。
【答案】c、a、b
【知识点】电路的三种状态
【点评】本题考查对电路三种状态的判断，属于基础知识点的应用，需准确区分通路、断路、短路的特征即可解答。
【难度系数】0.7
5 如图所示，如果闭合开关，电路状态为
短路
；如果闭合开关后，让两盏灯均发光，可以拆除导线a
（填“a”或“b”）。答案
短路 a
【解析】 由题图所示的电路可知,如果闭合开关,电流将电源从正极流出,经开关、导线a回到电源负极,即电流不经过用电器直接从电源的正极流回电源的负极,从而造成电源短路。
【解析】 由题图所示的电路可知,如果闭合开关,电流将电源从正极流出,经开关、导线a回到电源负极,即电流不经过用电器直接从电源的正极流回电源的负极,从而造成电源短路。
解析
【分析】
要判断闭合开关后的电路状态，需先分析电流路径，看是否存在不经过用电器直接回到电源负极的情况；要让两盏灯均发光，需使电流依次经过两个用电器形成通路，据此确定需要拆除的导线。
【解析】
1. 闭合开关时，电流从电源正极流出，经过开关后，通过导线a直接回到电源负极，电流未经过任何用电器，因此电路状态为电源短路。
2. 若要让两盏灯均发光，需使电流依次经过两个灯泡形成通路：拆除导线a后，电流路径为电源正极→开关→上方灯泡→下方灯泡→电源负极，两灯串联，均能发光。
【答案】
短路；a
【知识点】
电路的三种状态；串联电路
【点评】
本题考查电路状态判断及串联电路连接，需掌握短路的特点和串联电路的电流路径，属于基础电路题。
【难度系数】
0.6
要判断闭合开关后的电路状态，需先分析电流路径，看是否存在不经过用电器直接回到电源负极的情况；要让两盏灯均发光，需使电流依次经过两个用电器形成通路，据此确定需要拆除的导线。
【解析】
1. 闭合开关时，电流从电源正极流出，经过开关后，通过导线a直接回到电源负极，电流未经过任何用电器，因此电路状态为电源短路。
2. 若要让两盏灯均发光，需使电流依次经过两个灯泡形成通路：拆除导线a后，电流路径为电源正极→开关→上方灯泡→下方灯泡→电源负极，两灯串联，均能发光。
【答案】
短路；a
【知识点】
电路的三种状态；串联电路
【点评】
本题考查电路状态判断及串联电路连接，需掌握短路的特点和串联电路的电流路径，属于基础电路题。
【难度系数】
0.6
6 画出下列电路元件的符号：
直流电源，未闭合的单刀单掷开关，电灯，电铃，电动机，交叉连接的导线。
直流电源，未闭合的单刀单掷开关，电灯，电铃，电动机，交叉连接的导线。
答案
解析
【分析】：要完成本题，需牢记初中物理中常用电路元件的标准符号。逐个对应题目要求的元件：直流电源的符号为长短交替的线段，长线段为正极、短线段为负极；未闭合的单刀单掷开关是断开状态的折线符号；电灯符号为圆圈内加“×”；电铃符号为上方半圆、下方带两个接线脚；电动机符号为圆圈内标注“M”；交叉连接的导线符号为交叉处带黑点。
【解析】：根据各元件的标准符号，依次匹配题目要求的元件，最终得到的符号组合与参考答案一致，即对应的元件符号。
【答案】：
【知识点】：电路元件符号
【点评】：本题为电学入门基础题，考查常见电路元件符号的记忆，属于必须掌握的基础知识，难度较低，多数学生可正确解答。
【难度系数】：0.8
【解析】：根据各元件的标准符号，依次匹配题目要求的元件，最终得到的符号组合与参考答案一致，即对应
的元件符号。【答案】：
【知识点】：电路元件符号
【点评】：本题为电学入门基础题，考查常见电路元件符号的记忆，属于必须掌握的基础知识，难度较低，多数学生可正确解答。
【难度系数】：0.8

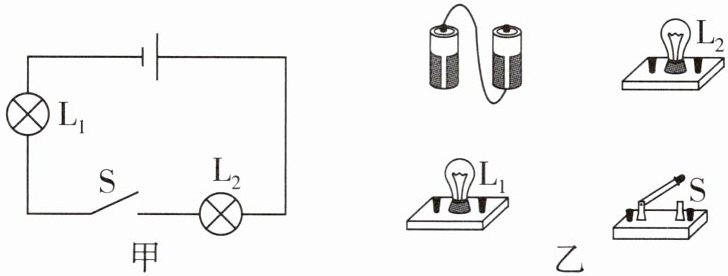

7 请你根据图甲的电路图，用笔画线表示导线，将图乙的实物图连接完整。
答案
如图所示。
解析
【分析】要连接图乙的实物电路，需先分析图甲的电路图：甲图为串联电路，电流路径是电源正极→L₂→开关S→L₁→电源负极。连接实物时，需按照该电流顺序将各元件逐个顺次连接，保证导线不交叉，形成完整闭合回路。
【解析】连接步骤：① 图乙中两节干电池已串联，明确电源正负极；② 从电源负极引出导线，连接到灯泡L₁的左接线柱；③ 将灯泡L₁的右接线柱用导线连接到开关S的左接线柱；④ 把开关S的右接线柱用导线连接到灯泡L₂的右接线柱；⑤ 最后将灯泡L₂的左接线柱用导线连接到电源正极，形成与甲图一致的串联电路，连接结果如参考答案所示。
【答案】
【知识点】串联电路、实物电路连接
【点评】本题是基础电路连接题，核心是掌握串联电路的连接方式，根据电路图对应连接实物，需注意导线不交叉、接线柱连接正确，属于学生易掌握的基础题型。
【难度系数】0.6
【解析】连接步骤：① 图乙中两节干电池已串联，明确电源正负极；② 从电源负极引出导线，连接到灯泡L₁的左接线柱；③ 将灯泡L₁的右接线柱用导线连接到开关S的左接线柱；④ 把开关S的右接线柱用导线连接到灯泡L₂的右接线柱；⑤ 最后将灯泡L₂的左接线柱用导线连接到电源正极，形成与甲图一致的串联电路，连接结果如参考答案所示。
【答案】
【知识点】串联电路、实物电路连接
【点评】本题是基础电路连接题，核心是掌握串联电路的连接方式，根据电路图对应连接实物，需注意导线不交叉、接线柱连接正确，属于学生易掌握的基础题型。
【难度系数】0.6

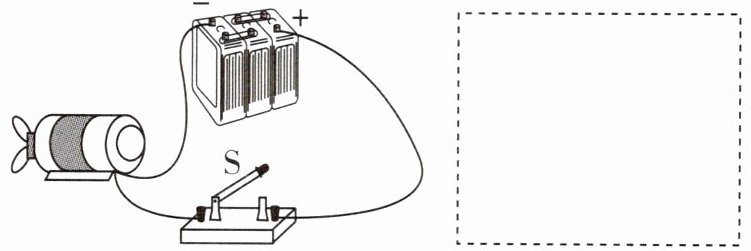

8 如图所示，实物图中的用电器是电动机，请在虚线方框中画出电路图。
答案
如图所示。
解析
【分析】要画出对应实物图的电路图，首先明确实物电路的元件：电源、开关S、电动机M，三者为串联关系。绘制时需遵循电流路径：从电源正极出发，依次经过开关、电动机，回到电源负极，使用标准的电路元件符号，按此顺序连接各元件，保证电路结构与实物一致。
【解析】根据实物图的连接顺序，将电源、开关、电动机用标准电路符号串联：先画电源符号，正极在右、负极在左（对应实物电源的正负极），然后依次连接开关符号、电动机符号，形成闭合回路，即得到正确的电路图。
【答案】
【知识点】电路图绘制、串联电路
【点评】本题考查简单串联电路的电路图绘制，需掌握常见电路元件符号及串联电路的连接方式，属于基础题。
【难度系数】0.3
【解析】根据实物图的连接顺序，将电源、开关、电动机用标准电路符号串联：先画电源符号，正极在右、负极在左（对应实物电源的正负极），然后依次连接开关符号、电动机符号，形成闭合回路，即得到正确的电路图。
【答案】
【知识点】电路图绘制、串联电路
【点评】本题考查简单串联电路的电路图绘制，需掌握常见电路元件符号及串联电路的连接方式，属于基础题。
【难度系数】0.3
