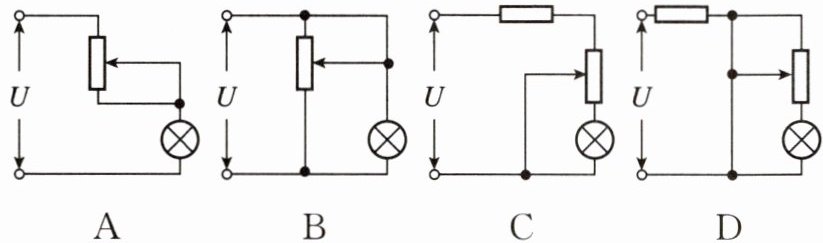

8. 某学校组织了“制作简易调光台灯”实践活动，如图所示是同学们设计的用滑动变阻器调节灯泡亮度的几种方案，你认为正确的方案是（
A
B
C
D
A
）A
B
C
D
答案
8.A
解析
【分析】要判断滑动变阻器能否调节灯泡亮度，需明确滑动变阻器与灯泡的连接方式，以及是否能改变灯泡的电流或两端电压。逐一分析各选项：
1. 选项A：滑动变阻器与灯泡串联，滑片移动时会改变接入电路的电阻，从而改变电路中的电流，可调节灯泡亮度。
2. 选项B：滑动变阻器与灯泡并联，并联电路中各支路电压等于电源电压，灯泡两端电压始终为电源电压，亮度不变，无法调节。
3. 选项C：滑动变阻器的接法导致灯泡与滑动变阻器的部分电阻并联，当滑片移动时，灯泡两端电压会变化，但该电路存在短路风险（如滑片移至最下端时灯泡被短路），无法稳定调节亮度。
4. 选项D：灯泡与滑动变阻器的部分电阻并联，电路结构复杂，滑片移动时可能出现灯泡被短路的情况，无法正常调节亮度。
【解析】只有选项A中，滑动变阻器与灯泡串联，通过改变接入电路的电阻大小，改变电路中的电流，从而实现灯泡亮度的调节，符合要求。
【答案】A
【知识点】滑动变阻器的使用、电路连接方式
【点评】本题考查滑动变阻器在调光电路中的应用，核心是理解滑动变阻器串联时可改变电路电阻以调节电流，并联时无法改变灯泡电压，属于基础电路应用题，需掌握电路连接对用电器工作状态的影响。
【难度系数】0.5
1. 选项A：滑动变阻器与灯泡串联，滑片移动时会改变接入电路的电阻，从而改变电路中的电流，可调节灯泡亮度。
2. 选项B：滑动变阻器与灯泡并联，并联电路中各支路电压等于电源电压，灯泡两端电压始终为电源电压，亮度不变，无法调节。
3. 选项C：滑动变阻器的接法导致灯泡与滑动变阻器的部分电阻并联，当滑片移动时，灯泡两端电压会变化，但该电路存在短路风险（如滑片移至最下端时灯泡被短路），无法稳定调节亮度。
4. 选项D：灯泡与滑动变阻器的部分电阻并联，电路结构复杂，滑片移动时可能出现灯泡被短路的情况，无法正常调节亮度。
【解析】只有选项A中，滑动变阻器与灯泡串联，通过改变接入电路的电阻大小，改变电路中的电流，从而实现灯泡亮度的调节，符合要求。
【答案】A
【知识点】滑动变阻器的使用、电路连接方式
【点评】本题考查滑动变阻器在调光电路中的应用，核心是理解滑动变阻器串联时可改变电路电阻以调节电流，并联时无法改变灯泡电压，属于基础电路应用题，需掌握电路连接对用电器工作状态的影响。
【难度系数】0.5
9. ★★（跨学科 工程实践）如图所示是一种自动测定油箱内油量多少的装置，$R_1$是滑动变阻器，从油量表指针所指的刻度，就能知道油箱内油量的多少。下列说法不正确的是 （
A.油量表是由电流表改装的
B.油量增加，$R_1$接入电路的电阻值减小，油量表示数变小
C.当燃油燃尽时，油量表不会烧坏
D.定值电阻$R_2$可以起到避免短路、保护电路的作用
B
）A.油量表是由电流表改装的
B.油量增加，$R_1$接入电路的电阻值减小，油量表示数变小
C.当燃油燃尽时，油量表不会烧坏
D.定值电阻$R_2$可以起到避免短路、保护电路的作用
答案
9.B 【点拨】油量表串联在电路中,是由电流表改装的,故A正确;油量增加时浮球上浮,$R_1$接入电路的阻值减小,电路中的电流增大,则油量表示数变大,故B错误;由图可知,当燃油燃尽时,滑动变阻器接入电路的阻值最大,电路中的电流最小,油量表不会烧坏,故C正确;当$R_1$接入电路的电阻值过小时,定值电阻$R_2$可以起到避免短路、保护电路的作用,故D正确。
解析
【分析】
要解决这道题，需先明确电路结构：油量表串联在电路中，结合电流表、电压表的连接特点判断油量表类型；再根据油量变化时浮球的运动，分析滑动变阻器$R_1$接入电路的电阻变化，结合欧姆定律判断电流（油量表示数）的变化；最后分析定值电阻$R_2$的作用，以及燃油燃尽时的电路情况，逐一判断选项的正误。
【解析】
1. 判断油量表类型：油量表串联在电路中，电流表需串联使用，电压表需并联使用，因此油量表是由电流表改装的，故A选项正确。
2. 分析油量变化对电流的影响：油量增加时，浮球上浮，带动滑动变阻器$R_1$的滑片移动，使$R_1$接入电路的电阻值减小。电路总电阻$R_{总}=R_1+R_2$，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小则电路电流增大，油量表示数（电流表示数）应变大，故B选项错误。
3. 分析燃油燃尽时的情况：当燃油燃尽时，浮球处于最低位置，滑动变阻器$R_1$接入电路的电阻最大，电路总电阻最大，电流最小，因此油量表不会烧坏，故C选项正确。
4. 分析定值电阻$R_2$的作用：当$R_1$接入电路的电阻值过小时，若没有$R_2$，电路可能发生短路，电流过大烧坏油量表或电源，因此$R_2$可以起到避免短路、保护电路的作用，故D选项正确。
【答案】
B
【知识点】
欧姆定律、电路动态分析、滑动变阻器应用
【点评】
本题结合实际应用考查电路分析，需掌握电流表的连接特点、欧姆定律的应用，以及滑动变阻器在电路中的作用，是一道跨学科的工程实践类题目，注重理论联系实际。
【难度系数】
0.6
要解决这道题，需先明确电路结构：油量表串联在电路中，结合电流表、电压表的连接特点判断油量表类型；再根据油量变化时浮球的运动，分析滑动变阻器$R_1$接入电路的电阻变化，结合欧姆定律判断电流（油量表示数）的变化；最后分析定值电阻$R_2$的作用，以及燃油燃尽时的电路情况，逐一判断选项的正误。
【解析】
1. 判断油量表类型：油量表串联在电路中，电流表需串联使用，电压表需并联使用，因此油量表是由电流表改装的，故A选项正确。
2. 分析油量变化对电流的影响：油量增加时，浮球上浮，带动滑动变阻器$R_1$的滑片移动，使$R_1$接入电路的电阻值减小。电路总电阻$R_{总}=R_1+R_2$，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小则电路电流增大，油量表示数（电流表示数）应变大，故B选项错误。
3. 分析燃油燃尽时的情况：当燃油燃尽时，浮球处于最低位置，滑动变阻器$R_1$接入电路的电阻最大，电路总电阻最大，电流最小，因此油量表不会烧坏，故C选项正确。
4. 分析定值电阻$R_2$的作用：当$R_1$接入电路的电阻值过小时，若没有$R_2$，电路可能发生短路，电流过大烧坏油量表或电源，因此$R_2$可以起到避免短路、保护电路的作用，故D选项正确。
【答案】
B
【知识点】
欧姆定律、电路动态分析、滑动变阻器应用
【点评】
本题结合实际应用考查电路分析，需掌握电流表的连接特点、欧姆定律的应用，以及滑动变阻器在电路中的作用，是一道跨学科的工程实践类题目，注重理论联系实际。
【难度系数】
0.6
10. (小制作)小明收集了很多材料和长度都相同但粗细不同的铅笔芯，如图所示，他自制了简易调光灯电路，闭合开关后灯泡亮了。现将夹子A向右移动，下列说法正确的是 (
A.灯泡亮度变暗
B.该装置调光的原理与滑动变阻器相似
C.该实验装置可以探究导体电阻与导体材料的关系
D.若灯泡亮度变化不明显，应该调换更粗的铅笔芯
B
)A.灯泡亮度变暗
B.该装置调光的原理与滑动变阻器相似
C.该实验装置可以探究导体电阻与导体材料的关系
D.若灯泡亮度变化不明显，应该调换更粗的铅笔芯
答案
10.B 【点拨】闭合开关,夹子A向右移动的过程中,铅笔芯接入电路中的长度变短,电阻减小,对电流的阻碍作用减小,电路中电流变大,灯泡变亮,故A错误;该装置通过改变铅笔芯接入电路的长度,进而改变接入电路的阻值来改变电路中电流的大小,从而改变灯泡的亮度,故该装置调光的原理与滑动变阻器相似,故B正确;该实验装置中导体的材料不变,不能探究导体电阻与导体材料的关系,故C错误;夹子A向右移动的过程中,若灯泡亮度变化不明显,说明电流的变化比较小,即电阻变化较小,故应选用电阻变化较大的铅笔芯,即换用更细的铅笔芯,故D错误。
解析
【分析】
本题考查电路动态分析、滑动变阻器原理及影响电阻大小的因素。解题思路：先明确铅笔芯在电路中相当于滑动变阻器的电阻丝，夹子A移动时会改变接入电路的铅笔芯长度，进而改变电阻、电路电流和灯泡亮度；再逐一分析每个选项，判断其正确性。
【解析】
选项A：夹子A向右移动时，铅笔芯接入电路的长度变短，电阻减小，电路电流变大，灯泡应变亮，而非变暗，故A错误。
选项B：滑动变阻器的原理是通过改变接入电路中电阻丝的长度改变电阻，该装置通过夹子移动改变铅笔芯接入长度来改变电阻，原理与滑动变阻器相似，故B正确。
选项C：实验中铅笔芯的材料未改变，无法探究导体电阻与材料的关系，故C错误。
选项D：灯泡亮度变化不明显说明电阻变化小，需换用电阻变化更大的铅笔芯，即更细的铅笔芯（相同长度下，横截面积越小电阻越大，变化更显著），而非更粗的，故D错误。
【答案】
B
【知识点】
滑动变阻器原理、影响电阻的因素、电路动态分析
【点评】
本题结合自制简易调光灯，考查滑动变阻器的工作原理、影响导体电阻大小的因素及电路动态分析，属于基础应用类题目，需学生理解电阻变化对电路的影响。
【难度系数】
0.6
本题考查电路动态分析、滑动变阻器原理及影响电阻大小的因素。解题思路：先明确铅笔芯在电路中相当于滑动变阻器的电阻丝，夹子A移动时会改变接入电路的铅笔芯长度，进而改变电阻、电路电流和灯泡亮度；再逐一分析每个选项，判断其正确性。
【解析】
选项A：夹子A向右移动时，铅笔芯接入电路的长度变短，电阻减小，电路电流变大，灯泡应变亮，而非变暗，故A错误。
选项B：滑动变阻器的原理是通过改变接入电路中电阻丝的长度改变电阻，该装置通过夹子移动改变铅笔芯接入长度来改变电阻，原理与滑动变阻器相似，故B正确。
选项C：实验中铅笔芯的材料未改变，无法探究导体电阻与材料的关系，故C错误。
选项D：灯泡亮度变化不明显说明电阻变化小，需换用电阻变化更大的铅笔芯，即更细的铅笔芯（相同长度下，横截面积越小电阻越大，变化更显著），而非更粗的，故D错误。
【答案】
B
【知识点】
滑动变阻器原理、影响电阻的因素、电路动态分析
【点评】
本题结合自制简易调光灯，考查滑动变阻器的工作原理、影响导体电阻大小的因素及电路动态分析，属于基础应用类题目，需学生理解电阻变化对电路的影响。
【难度系数】
0.6

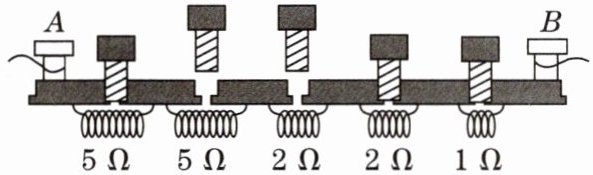

11.如图所示的是插入式电阻箱的结构示意图，插入式电阻箱的结构是铜塞和电阻并联，当铜塞插入时，电阻被
短
（填“断”或“短”）路；图中A、B两个接线柱之间的电阻值是7
Ω，A、B两个接线柱之间能提供的最大电阻值是15
Ω。答案
11. 短；7；15
解析
【分析】首先需明确插入式电阻箱的工作原理：铜塞为导体，当铜塞插入时，对应位置的电阻丝被短路（电流不经过该电阻）；当铜塞拔出时，对应电阻丝接入电路（电流经过该电阻）。解题时，先区分插入和拔出的铜塞，将拔出铜塞对应的电阻相加得到当前总电阻；最大电阻则是所有铜塞都拔出时，所有电阻丝的总和。
【解析】根据插入式电阻箱的原理：插入铜塞时电阻被短路，拔出铜塞时电阻接入电路。观察题图，拔出的铜塞对应电阻为5Ω和2Ω，因此A、B两个接线柱之间的电阻值为5Ω + 2Ω =7Ω；当所有铜塞都拔出时，接入的电阻最大，总电阻为5Ω+5Ω+2Ω+2Ω+1Ω=15Ω。
【答案】短；7；15
【知识点】电阻箱、电阻的串联
【点评】本题考查插入式电阻箱的工作原理，核心是理解铜塞插入/拔出对电阻接入的影响，属于基础应用类题目，难度较低。
【难度系数】0.3
【解析】根据插入式电阻箱的原理：插入铜塞时电阻被短路，拔出铜塞时电阻接入电路。观察题图，拔出的铜塞对应电阻为5Ω和2Ω，因此A、B两个接线柱之间的电阻值为5Ω + 2Ω =7Ω；当所有铜塞都拔出时，接入的电阻最大，总电阻为5Ω+5Ω+2Ω+2Ω+1Ω=15Ω。
【答案】短；7；15
【知识点】电阻箱、电阻的串联
【点评】本题考查插入式电阻箱的工作原理，核心是理解铜塞插入/拔出对电阻接入的影响，属于基础应用类题目，难度较低。
【难度系数】0.3
12. ★★ 如图甲所示的电路中，滑动变阻器连入电路的电阻丝是
aP
（填“aP”“Pb”或“ab”）段；如图乙所示的电路中，滑动变阻器滑片向右移，灯泡的亮度不变
（填“变亮”“变暗”或“不变”）。答案
12. aP；不变
解析
【分析】
要判断滑动变阻器接入的电阻丝，需明确电流表相当于导线、电压表相当于开路的特点。甲图中电流表会短路与其并联的电阻丝，据此确定接入段；乙图中电压表相当于开路，滑动变阻器全部电阻接入，滑片移动不改变接入电阻，进而判断灯泡亮度。
【解析】
图甲中，电流表电阻极小，相当于导线，滑动变阻器的Pb段被电流表短路，电流仅通过aP段，因此滑动变阻器连入电路的电阻丝是aP段；图乙中，电压表电阻极大，相当于开路，滑动变阻器的全部电阻丝ab段都接入电路，滑片向右移动时，接入电路的总电阻不变，电路电流不变，灯泡实际功率不变，所以灯泡亮度不变。
【答案】
aP；不变
【知识点】
滑动变阻器的使用；电流表、电压表的特性
【点评】
本题考查滑动变阻器接入电路的判断，核心是利用电流表、电压表的特性分析电路，属于基础题型，掌握电表基本特点即可解答。
【难度系数】
0.5
要判断滑动变阻器接入的电阻丝，需明确电流表相当于导线、电压表相当于开路的特点。甲图中电流表会短路与其并联的电阻丝，据此确定接入段；乙图中电压表相当于开路，滑动变阻器全部电阻接入，滑片移动不改变接入电阻，进而判断灯泡亮度。
【解析】
图甲中，电流表电阻极小，相当于导线，滑动变阻器的Pb段被电流表短路，电流仅通过aP段，因此滑动变阻器连入电路的电阻丝是aP段；图乙中，电压表电阻极大，相当于开路，滑动变阻器的全部电阻丝ab段都接入电路，滑片向右移动时，接入电路的总电阻不变，电路电流不变，灯泡实际功率不变，所以灯泡亮度不变。
【答案】
aP；不变
【知识点】
滑动变阻器的使用；电流表、电压表的特性
【点评】
本题考查滑动变阻器接入电路的判断，核心是利用电流表、电压表的特性分析电路，属于基础题型，掌握电表基本特点即可解答。
【难度系数】
0.5

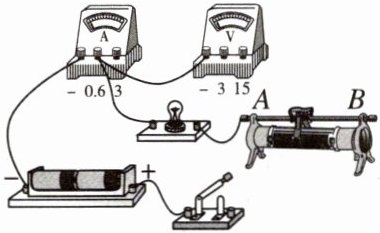

13. 请用笔画线代替导线将图中电路连接完整。要求:电压表测量灯泡两端的电压,滑动变阻器的滑片向左移动时灯泡变亮。(导线不能交叉)
答案
13. 如图所示
解析
【分析】要完成电路连接，需满足两个核心要求：①电压表测量灯泡两端电压，因此电压表应并联在灯泡两端；电源为两节干电池，总电压为3V，故电压表选用0~3V量程，且电流需从正接线柱流入、负接线柱流出，需将电压表的“3”接线柱与灯泡的右端接线柱相连；②滑动变阻器滑片向左移动时灯泡变亮，说明电路中电流变大，滑动变阻器接入电路的电阻变小，因此滑动变阻器应接左下接线柱（A），这样滑片左移时，接入电阻丝长度变短，电阻减小，电流增大，灯泡变亮，需将开关的导线连接到滑动变阻器的左下接线柱，且导线不能交叉。
【解析】1. 电压表连接：电源为两节干电池，电压3V，电压表选0~3V量程，将电压表的“3”接线柱与灯泡的右端接线柱连接，使电压表并联在灯泡两端，正负接线柱连接正确；2. 滑动变阻器连接：滑动变阻器采用“一上一下”接线规则，要使滑片左移时电阻变小，需接左下接线柱（A），将开关的导线连接到滑动变阻器的左下接线柱，完成电路连接，确保导线不交叉。
【答案】如图所示
【知识点】电压表的使用；滑动变阻器的使用；电路连接
【点评】本题考查电学实验中电路的连接，需掌握电压表和滑动变阻器的正确使用规则，是电学基础题型，注重实验操作能力的考查。
【难度系数】0.6
【解析】1. 电压表连接：电源为两节干电池，电压3V，电压表选0~3V量程，将电压表的“3”接线柱与灯泡的右端接线柱连接，使电压表并联在灯泡两端，正负接线柱连接正确；2. 滑动变阻器连接：滑动变阻器采用“一上一下”接线规则，要使滑片左移时电阻变小，需接左下接线柱（A），将开关的导线连接到滑动变阻器的左下接线柱，完成电路连接，确保导线不交叉。
【答案】如图所示
【知识点】电压表的使用；滑动变阻器的使用；电路连接
【点评】本题考查电学实验中电路的连接，需掌握电压表和滑动变阻器的正确使用规则，是电学基础题型，注重实验操作能力的考查。
【难度系数】0.6
14. 为了便于调节电路中的电流，有些电子仪器常在其调节部分将两个滑动变阻器串联使用，如图所示。已知这两个滑动变阻器的最大阻值分别为 $ R_1 $ 和 $ R_2 $，且 $ R_1 ＞ R_2 $，它们的滑动头可移动的最大距离相等。在使用过程中这两个滑动变阻器一个作为粗调电阻，另一个作为细调电阻。
(1)按照如图所示的连接方式，要使两个滑动变阻器接入电路的电阻值最大，则滑动头 $ P_1 $ 应调到
(2)(科学推理)如果要将这两个滑动变阻器接入电路的电阻值调至某个值，则用于粗调的滑动变阻器为
(1)按照如图所示的连接方式，要使两个滑动变阻器接入电路的电阻值最大，则滑动头 $ P_1 $ 应调到
$A_1$
（填“$ A_1 $”或“$ B_1 $”）端，$ P_2 $ 应调到$A_2$
（填“$ A_2 $”或“$ B_2 $”）端。(2)(科学推理)如果要将这两个滑动变阻器接入电路的电阻值调至某个值，则用于粗调的滑动变阻器为
$R_1$
（填“$ R_1 $”或“$ R_2 $”）。答案
14.(1)$A_1$；$A_2$
(2)$R_1$ 【点拨】(2)已知这两个滑动变阻器的最大阻值分别为$R_1$和$R_2$,且$R_1＞R_2$,图中两个滑动变阻器串联,滑片调节相同距离时,$R_1$电阻变化大,用于粗调。
(2)$R_1$ 【点拨】(2)已知这两个滑动变阻器的最大阻值分别为$R_1$和$R_2$,且$R_1＞R_2$,图中两个滑动变阻器串联,滑片调节相同距离时,$R_1$电阻变化大,用于粗调。
解析
【分析】
要解决本题，需先明确滑动变阻器接入电路的电阻丝是“下接线柱到滑片”的部分，接入电阻最大时该段电阻丝最长；粗调电阻的判断依据是：滑片移动相同距离时，最大阻值大的滑动变阻器电阻变化更显著，适合粗调。
【解析】
(1) 对于滑动变阻器$R_1$，接入电路的接线柱为上左$C_1$和下右$B_1$，接入的电阻丝是滑片$P_1$到$B_1$的部分，要使$R_1$接入电阻最大，需$P_1$到$B_1$的电阻丝最长，因此$P_1$应调到$A_1$端（此时$P_1$在最左端，离$B_1$最远，电阻丝长度最大）；
对于滑动变阻器$R_2$，接入电路的接线柱为上左$C_2$和下右$B_2$，接入的电阻丝是滑片$P_2$到$B_2$的部分，同理，要使$R_2$接入电阻最大，$P_2$应调到$A_2$端。
(2) 两个滑动变阻器串联，滑片移动相同距离时，电阻变化量$\Delta R = \Delta L · \frac{R_{\mathrm{最大}}}{L_{\mathrm{总}}}$。已知$R_1＞R_2$，且滑动头可移动的最大距离相等，因此$R_1$的电阻变化量更大，调节时$R_1$的电阻变化更明显，适合作为粗调电阻。
【答案】
(1)$A_1$；$A_2$ (2)$R_1$
【知识点】
滑动变阻器的使用、串联电路的电阻特点
【点评】
本题结合串联电路考查滑动变阻器的工作原理，核心是明确滑动变阻器接入电阻的判断方法，以及粗调电阻的选择依据，属于基础应用类题目，需掌握滑动变阻器的接线规则。
【难度系数】
0.4
要解决本题，需先明确滑动变阻器接入电路的电阻丝是“下接线柱到滑片”的部分，接入电阻最大时该段电阻丝最长；粗调电阻的判断依据是：滑片移动相同距离时，最大阻值大的滑动变阻器电阻变化更显著，适合粗调。
【解析】
(1) 对于滑动变阻器$R_1$，接入电路的接线柱为上左$C_1$和下右$B_1$，接入的电阻丝是滑片$P_1$到$B_1$的部分，要使$R_1$接入电阻最大，需$P_1$到$B_1$的电阻丝最长，因此$P_1$应调到$A_1$端（此时$P_1$在最左端，离$B_1$最远，电阻丝长度最大）；
对于滑动变阻器$R_2$，接入电路的接线柱为上左$C_2$和下右$B_2$，接入的电阻丝是滑片$P_2$到$B_2$的部分，同理，要使$R_2$接入电阻最大，$P_2$应调到$A_2$端。
(2) 两个滑动变阻器串联，滑片移动相同距离时，电阻变化量$\Delta R = \Delta L · \frac{R_{\mathrm{最大}}}{L_{\mathrm{总}}}$。已知$R_1＞R_2$，且滑动头可移动的最大距离相等，因此$R_1$的电阻变化量更大，调节时$R_1$的电阻变化更明显，适合作为粗调电阻。
【答案】
(1)$A_1$；$A_2$ (2)$R_1$
【知识点】
滑动变阻器的使用、串联电路的电阻特点
【点评】
本题结合串联电路考查滑动变阻器的工作原理，核心是明确滑动变阻器接入电阻的判断方法，以及粗调电阻的选择依据，属于基础应用类题目，需掌握滑动变阻器的接线规则。
【难度系数】
0.4
