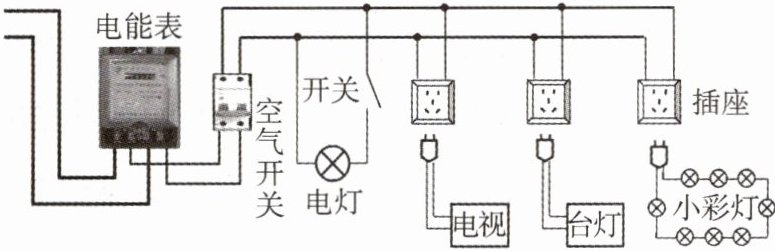

1 如图是小明家的电路简化图,关于该电路,下列说法正确的是 ()


A.电灯、电视和台灯是串联在电路中的
B.开关和电灯串联后接在火线和零线之间
C.各个小彩灯之间是并联的
D.去掉空气开关不影响电路的工作和安全

1 B 本题的考点是家庭电路的连接。电灯、电视和台灯工作时互不影响,是并联在电路中的,故A错误;开关与电灯串联,然后接在火线和零线之间,故B正确;根据题图可知,各个小彩灯顺次连接,因此各个小彩灯之间是串联的,故C错误;空气开关对电路起保护作用,去掉空气开关一般不影响电路的正常工作,但一旦出现干路电流过大时,会严重影响电路的安全,故D错误。

【分析】
要判断各选项的正误，需结合家庭电路的连接规则：家庭电路中各用电器为并联（工作互不影响）；开关需与所控制的用电器串联，且接在火线与用电器之间；小彩灯为串联连接；空气开关对电路起过载保护作用。需逐一分析选项是否符合这些规则。
【解析】
选项A：家庭电路中，电灯、电视和台灯工作时需互不影响，因此它们是并联在电路中的，并非串联，A错误。
选项B：开关需与所控制的电灯串联，且开关接在火线和电灯之间，断开开关时电灯与火线断开，保证用电安全，B正确。
选项C：由题图可知，各个小彩灯顺次连接，电流只有一条路径，因此小彩灯之间是串联的，并非并联，C错误。
选项D：空气开关的作用是电路电流过大时自动切断电路，起保护作用；去掉空气开关后，电路电流过大时无法及时切断，会影响电路安全，D错误。
【答案】
B
【知识点】
家庭电路连接、串联与并联电路、空气开关作用
【点评】
本题考查家庭电路的基础连接常识，需掌握家庭电路中用电器、开关、小彩灯的连接方式及空气开关的功能，属于基础题型，侧重基础知识应用。
【难度系数】
0.7

2 如图所示是电冰箱的三脚插头和插座。冰箱正常工作时，插头上标有字母“”的插脚要和冰箱的金属外壳相连，另外两插脚间的电压是V。我们会发现有一根插头E要长些，你认为这根插头做长点的主要目的是。

2 E 220 在插入时先把用电器外壳与大地接通,拔出时后把用电器外壳与大地分离,更加安全

【分析】
本题考查三脚插头与插座的连接及安全用电知识，解题思路如下：1. 明确三脚插头各标识的含义：“E”为接地脚，连接用电器金属外壳；“L”接火线，“N”接零线。2. 家庭电路中火线与零线间的电压为220V，据此确定L、N两插脚间的电压。3. 长插头E的设计目的是利用长度差，让插入插头时先接通接地、拔出时后断开接地，保障用电安全。
【解析】
三脚插头中，标有字母“E”的插脚需与用电器的金属外壳相连，对应插座的接地端，防止外壳带电引发触电；标有“L”的插脚接火线，“N”的插脚接零线，家庭电路中火线与零线之间的电压为220V，因此另外两插脚间的电压是220V。插头E做长的目的是：插入插头时，先使用电器的金属外壳与大地接通，拔出插头时，后断开外壳与大地的连接，避免用电器外壳带电时发生触电事故，提升安全性。
【答案】
E；220；在插入时先把用电器外壳与大地接通，拔出时后把用电器外壳与大地分离，更加安全
【知识点】
三脚插头与插座、家庭电路电压、安全用电
【点评】
本题结合生活中常见的三脚插头，考查安全用电的基础知识点，贴近生活实际，需要理解三脚插头的设计原理，属于基础应用类题目。
【难度系数】
0.6

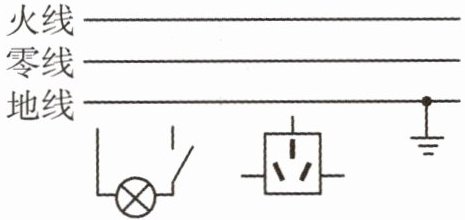

3 如图,用笔画线代替导线,正确连接家庭电路。

3 如图所示。

【分析】
要正确连接家庭电路，需掌握家庭电路中灯泡和三孔插座的安全连接规则：①灯泡的连接：开关应接在火线上，断开开关时能切断火线，避免触电，因此火线先连开关，开关另一端接灯泡；零线直接接灯泡的另一端。②三孔插座的连接遵循“左零右火上接地”的原则，左孔接零线，右孔接火线，上孔接地线，保障用电器使用安全。
【解析】
1. 灯泡部分：将火线连接到开关的一端，开关的另一端连接灯泡的一个接线柱，零线直接连接灯泡的另一个接线柱，完成灯泡与开关的串联，且开关接火线。
2. 三孔插座部分：插座的左接线柱连接零线，右接线柱连接火线，上接线柱连接地线，符合“左零右火上接地”的要求。
【答案】

【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路的基本接线方法，是安全用电的基础应用，需牢记灯泡和三孔插座的接线规则。
【难度系数】
0.6

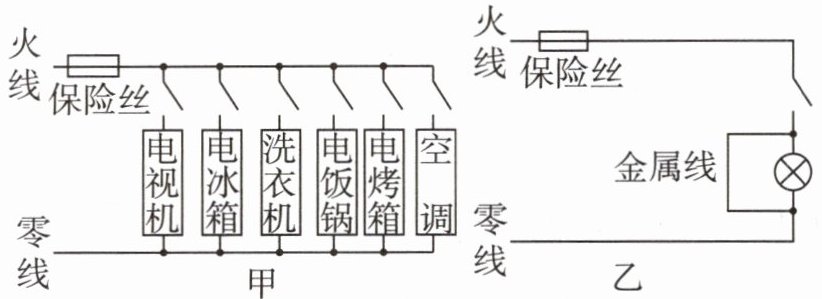

4 [2025西安新城区三模]如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，图甲中的原因是；图乙中的原因是。

4 用电器的总功率过大 电路短路
【解析】 家庭电路中电流过大的原因是总功率过大或短路。题图甲中闭合开关后接入电路中的用电器比较多,而且大功率的用电器也很多,所以是用电器的总功率过大导致保险丝熔断;题图乙中闭合开关,灯泡被金属线短接,电路短路,导致保险丝熔断。

【分析】
要解决该问题，需先明确家庭电路中电流过大的两个核心原因：用电器总功率过大、电路短路。先观察甲图，多个用电器并联接入电路，同时工作的用电器数量多；再观察乙图，金属线直接连接了灯泡两端，使火线与零线直接连通，据此区分两种情况的电流过大原因。
【解析】
家庭电路的电压为220V，根据公式P=UI，当总功率过大时，电路电流会过大；当电路短路时，电阻极小，电流也会急剧增大。图甲中，闭合开关后多个用电器并联接入，同时工作的用电器多且包含大功率用电器，导致电路总功率过大，电流过大使保险丝熔断；图乙中，闭合开关后金属线将灯泡短路，火线和零线直接连通，造成电路短路，电流过大使保险丝熔断。
【答案】
用电器的总功率过大；电路短路
【知识点】
家庭电路电流过大的原因
【点评】
本题考查家庭电路电流过大的两种常见原因，需准确区分“总功率过大”和“短路”的不同场景，属于基础知识点的应用，需掌握家庭电路的基本连接规律。
【难度系数】
0.5

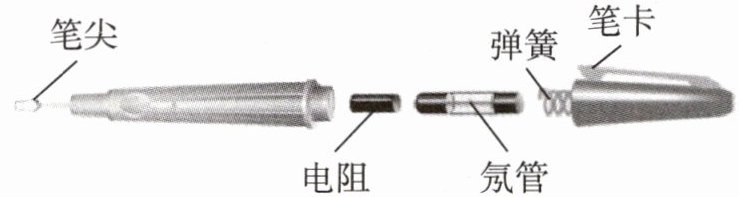

5 [2025广西中考]某测电笔的构造如图所示。正确使用测电笔时，手指按住笔卡，用测电笔的部位接触导线的芯线，若氖管发光，则该导线是。

5 笔尖 火线
【解析】 在使用测电笔时,笔尖接触待测导线,手指按住金属笔卡,若笔尖接触的是火线,则火线、测电笔、人体、大地构成闭合回路,氖管中有电流通过,氖管便会发光。

【分析】
要解答本题，需明确测电笔的正确使用规则：使用测电笔时，手要接触笔尾的金属体（本题中为笔卡），笔尖需接触被测导线；当被测导线是火线时，火线与大地间存在220V电压，电流会经测电笔、人体流向大地形成闭合回路，使氖管发光；若为零线，氖管不会发光。据此可确定题目中的答案。
【解析】
使用测电笔时，手指按住笔卡，需用测电笔的笔尖部位接触导线的芯线；若氖管发光，说明有电流通过测电笔，此时该导线与大地之间有电压，为火线。
【答案】
笔尖；火线
【知识点】
测电笔的使用；家庭电路火线与零线
【点评】
本题考查测电笔的使用及火线的判断，属于基础知识点的应用，难度较低，需牢记相关操作规则。
【难度系数】
0.2

6 [2025河北中考] 下列做法符合安全用电原则的是（）

A.空调改用两脚插头
B.电动自行车入户充电
C.在火线上晾晒湿衣服
D.发生触电事故立即切断电源

6 D A(×)空调属于大功率用电器,应该使用三脚插头和专用的三孔插座,两脚插头无法使空调通过保护线接地,如果漏电容易发生触电事故。
B(×)电动自行车应当在建筑外的独立区域进行充电,入户充电容易引发火灾等安全事故。
C(×)生活用水是导体,湿衣服会导电,在火线上晾晒湿衣服容易发生触电事故。
D(√)发生触电事故时应立即切断电源,再采取合适的方法施救。

【分析】本题考查安全用电的相关知识，解题时需逐一分析每个选项，结合安全用电原则、触电急救方法、导体的导电性等知识点，判断各做法是否符合安全用电要求，排除错误选项后确定正确答案。
【解析】A选项：空调属于大功率用电器，且金属外壳，需使用三脚插头通过三孔插座接地，防止漏电时发生触电事故，改用两脚插头不符合安全用电原则；B选项：电动自行车入户充电易引发火灾等安全事故，应在建筑外的独立区域充电，该做法不符合安全用电；C选项：生活用水是导体，湿衣服会导电，在火线上晾晒湿衣服易发生触电事故，不符合安全用电；D选项：发生触电事故时，立即切断电源是正确的急救措施，符合安全用电原则。
【答案】D
【知识点】安全用电原则、触电急救、导体的导电性
【点评】本题为中考基础题型，考查学生对常见安全用电常识的掌握情况，需准确记忆各类安全用电误区及正确做法，整体难度较低。
【难度系数】0.8

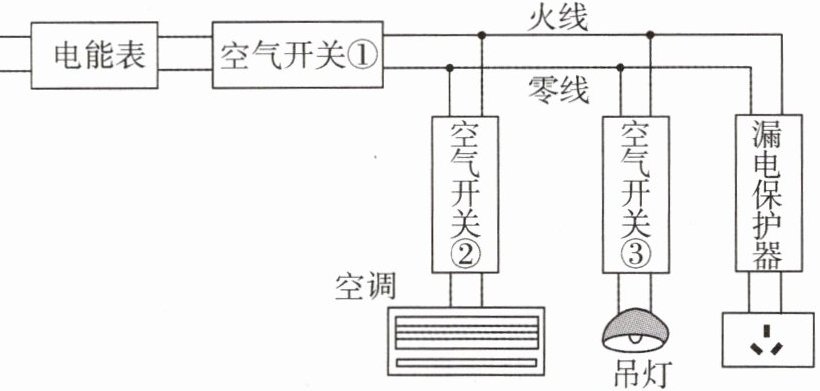

7 [2025西安交大附中一模] 如图所示是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的是（）


A.空气开关①跳闸时，电路一定发生了短路
B.空调电流过大时，漏电保护器会迅速切断电流
C.漏电保护器切断电流时，空调和吊灯不能工作
D.更换吊灯的灯泡时，只需断开空气开关③即可

7 D 本题的考点是空气开关与漏电保护器的区别。空气开关①跳闸,说明用电器的总功率过大或电路短路,故A错误;当空调电流过大时,空气开关②会跳闸,故B错误;漏电保护器断开电路时,因为并联电路互不影响,所以空调和吊灯能工作,故C错误;更换灯泡时,应先断开控制吊灯的空气开关③,防止发生触电事故,故D正确。

【分析】本题考查家庭电路中空气开关与漏电保护器的作用，需明确各元件功能及电路连接特点，逐一分析选项：空气开关在电路电流过大（短路或总功率过大）时跳闸，漏电保护器仅在电路漏电时切断电流；家庭电路中各用电器为并联关系，支路开关控制对应支路。
【解析】A选项：空气开关①位于干路，跳闸原因是电路电流过大，电流过大的原因包括短路或用电器总功率过大，并非“一定发生短路”，故A错误；B选项：漏电保护器的作用是电路漏电时切断电流，空调电流过大时，是控制空调的空气开关②跳闸，而非漏电保护器动作，故B错误；C选项：漏电保护器控制三孔插座支路，空调和吊灯与该支路并联，并联支路独立工作，因此漏电保护器切断电流时，空调和吊灯所在支路仍正常工作，故C错误；D选项：更换吊灯灯泡时，断开控制吊灯的空气开关③，可切断吊灯电源，避免触电事故，操作安全，故D正确。
【答案】D
【知识点】家庭电路、空气开关、漏电保护器
【点评】本题考查家庭电路安全元件的功能辨析，需区分空气开关与漏电保护器的作用差异，结合并联电路特点分析，属于家庭电路安全知识的基础应用类题目。
