1.在如图所示的电路中，电源电压恒定，先闭合开关S，再闭合S₁后，电流表的示数将，电压表的示数将。（均填变化情况）

1.变大；变大

2.如图所示，电源电压恒定，先闭合开关$\mathrm{S}_1$，再闭合开关$\mathrm{S}_2$，则电流表的示数将，电压表的示数将。（均填变化情况）

2.变大；变大

3. [宿州月考]如图所示，电源电压恒定，先只闭合开关$\mathrm{S}_1$，两电表均有示数；再断开$\mathrm{S}_1$，同时闭合$\mathrm{S}_2$和$\mathrm{S}_3$，此过程中（）


A.电压表示数变大，电流表示数变小
B.电压表示数变小，电流表示数不变
C.电压表示数与电流表示数乘积变大
D.电压表示数与电流表示数比值不变

3.C

4.如图所示，$R_1$为定值电阻，$R_2$为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，分析电路的变化情况如下：

(1)【电路情况】$R_1$、$R_2$ 联，$\mathrm{V}_1$测量两端电压，$\mathrm{V}_2$测量两端电压。
(2)【电阻变化】滑片P向右移动，$R_2$阻值，总电阻$R_{\mathrm{总}}=R_1+R_2$，则$R_{\mathrm{总}}$。
(3)【电流变化】电流表A示数即为电路中电流$I=\frac{U}{R_1+R_2}$，则电流表A示数$I$。
(4)【电压变化】定值电阻$R_1$两端电压$U_1=IR_1$，则$\mathrm{V}_1$示数$U_1$；滑动变阻器$R_2$两端电压$U_2=U-U_1$，则$\mathrm{V}_2$示数$U_2$。
(5)【比值情况】电压表$\mathrm{V}_1$与电流表A示数的比值$\frac{U_1}{I}$等于的阻值，即$\frac{U_1}{I}$的比值；电压表$\mathrm{V}_2$与电流表A示数I的比值$\frac{U_2}{I}$等于的阻值，即$\frac{U_2}{I}$的比值。

4.(1)串;$R_1$;$R_2$ (2)增大;增大 (3)减小
(4)减小;增大 (5)$R_1$;不变;$R_2$;增大

5. [福建中考]如图所示，电源电压保持不变，R为定值电阻，$R_t$为热敏电阻，其阻值随温度的降低而增大。闭合开关S，当热敏电阻的温度降低时，电压表$\mathrm{V}_1$的示数，电压表$\mathrm{V}_2$的示数与电流表A的示数之比。（均填“变大”“变小”或“不变”）

5.变大；不变

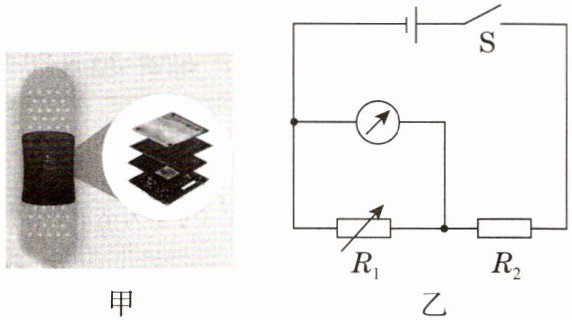

6.[立德树人·五育并举]小点受穿戴式“智能体温计”(如图甲所示)的启发,设计了一个如图乙所示的体温计电路,用电表示数大小反映温度高低,热敏电阻$R_1$的阻值随温度的升高而增大,定值电阻$R_2$起保护电路的作用。下列分析正确的是（）


A.该电路中的电表是电流表
B.温度变化时$R_2$两端电压不变
C.温度升高时电路中电流变大
D.温度降低时电路的总电阻变小

6.D
